21T مزدوج العارضة شعاع الرافعة رافعة



A 21- طن رافعة العارضة المزدوجةهو نظام رفع قوي ، شاق ، مصمم للتعامل مع الأحمال الكبيرة والثقيلة في بيئات خارجية وشبه الأدراج مثل مواقع البناء وساحات التصنيع ومراكز اللوجستية. على عكس رافعات الرافعات المفردة ،يوفر تصميم العارضة المزدوج قوة متزايدة وارتفاع الرفع والاستقرار، مما يجعلها مثالية للعمليات التي تكون فيها الدقة والطاقة العالية أمرًا بالغ الأهمية.

الميزات الرئيسية:

قدرة الرفع: 21 طن

بناء: اثنان من العوارض الرئيسية (عوارض مزدوجة) تدعمها أرجل رأسية ومثبتة على مسارات أرضية أو إطارات مطاطية

آلية الرفع: عربة مع رافعة حبل الأسلاك الكهربائية أو نظام الرافعة المفتوح على رأس العوارض

فترة: قابلة للتخصيص لمتطلبات الموقع ، والتي تتراوح عادة من 10 إلى {1}} متر

ارتفاع: يمكن تصميمها لارتفاع رفع عالية مناسبة للعناصر الطويلة أو الضخمة

التنقل: تكوينات ثابتة (مثبتة على السكك الحديدية) أو الأجهزة المحمولة (مثبتة على Tyre)

خيارات التحكم: التحكم عن بعد أو التحكم في القلادة أو عملية المقصورة

التطبيقات:

تصنيع المعدات الثقيلة

معالجة مكونات ملموسة سابقة الصب

ساحات تجميع هيكل الصلب

بناء السفن والصناعات البحرية

حاويات وشحن في مراكز اللوجستية

المزايا:

ارتفاع ارتفاع وامتداد من نماذج العارضة الفردية

استقرار عالي تحت الأحمال الثقيلة والعريضة

توزيع الحمل الفعال يقلل من انحراف العارضة

مناسب للمطالبة بالبيئات الخارجية



المكونات الأساسية: المحرك ، المحمل ، علبة التروس ، المحرك ، العتاد

مكان المنشأ: خنان ، الصين

الضمان: 2 سنة

الوزن (كجم): 50000 كجم

الفيديو المنتهية ولايته: المقدمة

تقرير اختبار الآلات: المقدمة

التطبيق: في الهواء الطلق

الكلمات الرئيسية: Gantry Crane

قدرة التحميل المقدرة: 50ton

سرعة السفر عبر: 44.6m\/دقيقة

سرعة السفر الطويلة: 47.1M\/دقيقة

السيطرة على الطريق: المقصورة

إمدادات الطاقة: بكرة الكابل

مسار الصلب: QU80

الطاقة: 3- المرحلة AC 50Hz 380V





1.DOUBLE MAIN HIRDERS

يكتب: عوارض الصلب الملحومة أو I-beam.

وظيفة: دعم العربة وتوزيع الحمل بالتساوي عبر الفترة.

المزايا: زيادة القوة وتقليل الانحراف تحت الأحمال الثقيلة.



عربة مع آلية الرفع

مثبتة على: أعلى العوارض المزدوجة.

يكتب: حبل الأسلاك الكهربائية رافعة أو فتح نوع الرافعة.

وظيفة: يتحرك أفقيا على طول العوارض ويثير\/يخفض الحمل.

يشمل: نظام المحرك ، علبة التروس ، الفرامل ، ونظام الأسطوانة.





3. عربات \/ أرجل القنوات

بناء: اثنان من أرجل الدعم العمودي على كل جانب ، يربطان العوارض بمعدات الجري على مستوى الأرض.

إعدادات: A-Frame أو Box-type Steel Feult من أجل الاستقرار.

سمات: تشمل بعض التصميمات مفاصل مرنة لاستيعاب أرض غير متكافئة.

4.Crane آلية السفر

يكتب: مجموعات العجلات المثبتة على السكك الحديدية أو المطاط.

عناصر:

المحركات والمخفضات للسفر الطولي

عجلات (للحركة الأرضية)

يتحكم: نظام محرك الأقراص المتزامن يضمن حركة مستقرة.

.

2) وظيفة آلية تشغيل العربة

الحركة الأفقية: تتمثل الوظيفة الأساسية لآلية السفر في العربة في نقل العربة أفقياً عبر طول العوارض الرئيسية. تتيح هذه الحركة للرافعة وضع الرافعة على موقع الحمل المطلوب.

معالجة الحمل: من خلال التحرك على طول العوارض الرئيسية ، يساعد العربة في وضع نظام الرفع بدقة فوق الحمل ، وهو أمر ضروري لرفع البضائع ونقلها بكفاءة.

انتقال الطاقة: تستخدم آلية السفر عادة المحركات الكهربائية وأنظمة التروس لتوفير عزم الدوران والسرعة اللازمة لحركة العربة. يمكن أن تكون المحركات إما AC أو DC ، اعتمادًا على تصميم ومتطلبات الرافعة.

القضبان والعجلات: العربة تعمل على القضبان التي يتم تركيبها على العوارض الرئيسية. تم تصميم العجلات الموجودة على العربة للسفر على طول هذه القضبان ، مما يضمن حركة ناعمة ومستقرة. قد يتم تزويد العجلات بالشفاه لمنع الحركة الجانبية والحفاظ على المحاذاة.

آليات السلامة: تم تجهيز آلية السفر بميزات أمان مثل مفاتيح الحد وأنظمة الكبح وأجهزة الاستشعار الزائدة لمنع الحوادث وضمان التشغيل الآمن للرافعة.

6. عجلة كران

1) وظيفة العجلات

محمل الحمل: في رافعة العارضة الرئيسية المزدوجة ، تدعم كل عجلة جزءًا كبيرًا من حمل الرافعة. يجب تصميم العجلات للتعامل مع كل من الأحمال الثابتة والديناميكية المفروضة أثناء عمليات الرفع.

معالجة المواد والسلامة: يجب أن يضمن تصميم عجلات الرافعة التشغيل الآمن ، خاصة عند التعامل مع الأحمال الثقيلة أو الضخمة. يجب تصميم العجلات لتقليل الضوضاء والاهتزازات أثناء التشغيل.

توافق السكك الحديدية: تم تصميم عجلات الرافعة لتشغيلها على أنواع السكك الحديدية المحددة (على سبيل المثال ، مسارات مسطحة أو منحنية). يجب أن يتطابق حجم وشفة العجلة مع ملف تعريف السكك الحديدية لضمان الملاءمة المناسبة والتشغيل السلس.

2) متطلبات التصميم

المواد والتصميم: عادة ما تكون عجلات الرافعة مصنوعة من الصلب عالي القوة أو الحديد الزهر لتحمل الأحمال الثقيلة والضغوط المرتبطة بمواد الرفع والنقل. غالبًا ما يتضمن التصميم شفة لضمان المحاذاة المناسبة ومنع العجلات من الخروج عن المسارات.

7. الخطاف

يعد خطاف الرافعة من رافعة العارضة الرئيسية المزدوجة مكونًا أساسيًا يستخدم لرفع الأحمال الثقيلة ونقلها.

التصميم والهيكل

المواد: عادة ما تكون مصنوعة من الصلب عالي القوة لتحمل الأحمال الثقيلة وتوفير المتانة.

الشكل: يحتوي الخطاف غالبًا على شكل C أو نهاية مدببة لعقد الرافعات أو السلاسل الرفع بشكل آمن.

الحجم والقدرة: تم تصميمه لتتناسب مع سعة رفع الرافعة ، والتي يمكن أن تتراوح من بضعة أطنان إلى عدة مئات من الأطنان للرافعات الصناعية الكبيرة.

أنواع السنانير

خطاف واحد: شائع في التطبيقات القياسية ، المستخدمة لرفع الحمل من نقطة واحدة.

الخطاف المزدوج: يتم استخدامه عند الحاجة إلى حمل أكثر توازناً ، وغالبًا ما يكون في تصميمات العارضة الرئيسية المزدوجة لقدرات الرفع الأعلى.

خطاف السلطعون: في رافعات الرافعات ، يمكن تركيب الخطاف على عربة أو سلطعون يمتد على طول العوارض.

محرك

يعد محرك رافعة العارضة الرئيسية المزدوجة مكونًا أساسيًا يوفر القوة اللازمة للرفع والسفر وأحيانًا تدوير نظام الرافعة أو العربة الرافعة. يجب أن يتطابق تصنيف طاقة المحرك مع قدرة الرافعة والحمل الذي يحتاجه إلى رفع. عادة ، تتراوح هذه المحركات من بضعة كيلووات تصل إلى مئات الكيلووات ، اعتمادًا على متطلبات الرفع والسفر.

يمكن تجهيز المحركات بمحركات تواتر متغيرة (VFDs) من أجل تعديلات السرعة الناعمة وتوفير الطاقة. يتم دمج أنظمة السلامة والتحكم مثل حماية الحمل الزائد وأنظمة الكبح وتوقف الطوارئ للتشغيل الآمن.

يجب أن يكون المحرك متوافقًا مع الإمداد الكهربائي المتاح في موقع التشغيل ، والذي يمكن أن يختلف (على سبيل المثال ، 380 فولت\/50 هرتز ، 480 فولت\/60 هرتز). يتم استخدام المحرك الموجود في رافعة العارضة الرئيسية المزدوجة للعمليات ، وأحيانًا ما تكون حركة الرافعة أو الحركة المتطورة في بعض الأحيان (السفر عبر الحدود).

.

نظام إنذار الصوت والضوء ومفتاح الحد

1) نظام إنذار الصوت والضوء

غالبًا ما تتضمن رافعة قاتلة العارضة الرئيسية المزدوجة ، والتي تستخدم عادة في العمليات الشاقة ، آليات السلامة مثل أنظمة إنذار الصوت والضوء لضمان عمليات آمنة.

إنذار الصوت (قرون\/صناديق): عادة ما تكون هذه الأجهزة بصوت عالٍ ، تنبعث منها صوتًا مميزًا لتنبيه الأشخاص في منطقة العمل وحوله. تم تصميم مستوى الصوت ليكون مرتفعًا بما يكفي لسماعه على الضوضاء التشغيلية.

إنذار الضوء (الأضواء\/المنارات الوامضة): تساعد الإشارات البصرية ، مثل الأضواء الوامضة أو المنارات الدوارة ، على تنبيه الموظفين بصريًا ، خاصة في البيئات الصاخبة حيث قد تكون أجهزة إنذار الصوت غير كافية.

2) الحد من التبديل

يعد مفتاح الحد على رافعة Girder Gantry الرئيسية مزدوجة جهاز أمان يستخدم لمنع الرافعة من الانتقال إلى ما وراء النطاق المحدد. هذا يضمن حماية كل من الرافعة ومحيطها ، وكذلك أي أحمال يتم رفعها.

وظائف المفاتيح الرئيسية لمفاتيح الحد:

التحكم في الموضع: يساعد مفتاح الحد في مراقبة والتحكم في موضع عربة الرافعة والرافعة والرافعة لمنع الإفراط في السفر والتصادم.

إغلاق السلامة: إذا كانت الرافعة تتخطى حدودها المسموح بها ، فإن مفتاح الحد يشير إلى نظام التحكم لإيقاف المحرك ومنع الأضرار أو المواقف الخطرة.

توقف الطوارئ: يمكن أن يكون بمثابة قطع طارئة لإغلاق الرافعة عندما يقترب من حدود المسار أو السكك الحديدية ، مما يمنعه من عمليات الخروج أو التسبب في حوادث.

أنواع مفاتيح الحد المستخدمة:

مفاتيح الحد الميكانيكي: يتم تنشيطه عن طريق الاتصال المادي ، وغالبًا ما يستخدم رافعة أو كاميرا تؤدي إلى التبديل عند نقلها بحركة الرافعة.

مفاتيح الحد الإلكترونية: استخدم أجهزة الاستشعار (على سبيل المثال ، مستشعرات استقرائية أو تسعية أو بصرية) للكشف عن عدم الاتصال ، مما يوفر متانة أعلى وتقليل البلى.

مفاتيح الحد الدوار: تستخدم عادة في التطبيقات التي يجب مراقبة الحركة الدورانية ، كما هو الحال في الرافعات.

مفاتيح الحد الخطي: تستخدم للتطبيقات التي يتم فيها مراقبة السفر الخطي ، وعادة ما تكون موجودة في حركة العربة.

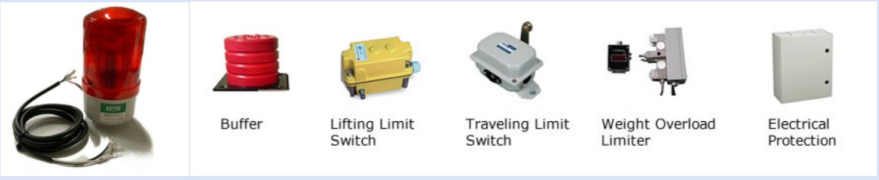

10. أجهزة السلامة

1) 1. جهاز حماية الحمل الزائد

الوظيفة: يمنع الرافعة من رفع الأحمال التي تتجاوز قدرتها المقدرة.

2. الحد من المفاتيح

الوظيفة: يمنع الرافعة من الانتقال إلى ما وراء نطاق مجموعة أثناء العمليات.

3. زر إيقاف الطوارئ

الوظيفة: يسمح للمشغلين بإغلاق الرافعة بسرعة في حالة الطوارئ.

4. جهاز مكافحة الاكتساب

الوظيفة: يمنع التصادم بين الرافعة والهياكل أو المعدات الأخرى.

5. تحميل التحكم في التأثير

الوظيفة: يقلل من التحميل المتطرف أثناء العمليات ، والتي يمكن أن تكون خطرة إذا لم يتم التحكم فيها.

6. أنظمة الفرامل

الوظيفة: يضمن أن الرافعة تبقى في وضع ثابت عندما لا تكون في الحركة.

7. تتشابك السلامة

الوظيفة: يمنع تشغيل الرافعة إذا لم يتم استيفاء بعض ظروف السلامة.

8. إنذارات التحذير وأضواء الإشارة

الوظيفة: تنبيه الموظفين بالقرب من حركة الرافعة.

9. جهاز مضاد للانقادة

الوظيفة: يحمي من إبطال الرافعة بسبب توزيع الحمل غير المتكافئ أو التحميل المفرط.

10. نظام التبريد للمحركات

الوظيفة: يمنع المحركات من ارتفاع درجة الحرارة أثناء الاستخدام الممتد.

11. أنظمة التحكم عن بعد

الوظيفة: يسمح للمشغلين بالتحكم في الرافعة من مسافة آمنة.

12. أنظمة مراقبة الرافعة

الوظيفة: يوفر المراقبة في الوقت الفعلي للمعلمات التشغيلية مثل وزن الحمل والسرعة والموضع.

13. أدوات مساعدة للإضاءة والرؤية

الوظيفة: يضمن أن يكون للمشغل رؤية واضحة ، خاصة في ظروف الإضاءة المنخفضة.

11. وضع Control

1) 1. سيطرة قلادة

الوصف: يستخدم مشغل Crane قلادة تحكم سلكية لإدارة حركة الرافعة والرافعة.

المزايا: بسيطة للاستخدام وفعالة من حيث التكلفة وتوفر تحكمًا مباشرًا من مسافة آمنة.

الاستخدام: شائع الاستخدام في العمليات الثابتة أو شبه الثمانية حيث يمكن للمشغل أن يكون قريبًا من الرافعة.

2. السيطرة على بعد الراديو

الوصف: يستخدم المشغلون وحدة تحكم لاسلكية ، تتواصل مع الرافعة عبر إشارات الراديو.

المزايا: يوفر المزيد من المرونة حيث يمكن للمشغل التحكم في الرافعة من مسافة أكبر والوصول إلى المناطق التي يصعب الوصول إليها.

الاستخدام: مثالي للعمليات والبيئات الأكثر تعقيدًا حيث يكون تنقل المشغل ضروريًا.

3. السيطرة على المقصورة

الوصف: يجلس المشغل في مقصورة على الرافعة نفسها ويتحكم فيه باستخدام مزيج من عصا التحكم أو الأزرار أو عناصر التحكم الأخرى.

المزايا: يوفر رؤية أفضل لمنطقة العمل ودقة أكبر في السيطرة على الرافعة.

الاستخدام: مناسب للعمليات الشاقة أو عندما تكون هناك حاجة إلى مستوى أعلى من التحكم لتحديد المواقع والمناورة.

4. التحكم الآلي (شبه التلقائي والأتمتة بالكامل)

الوصف: يمكن التحكم في الرافعة بواسطة أوامر مبرمجة أو مدمجة مع الأنظمة الآلية للتشغيل المستقل.

المزايا: يقلل من التدخل البشري ، ويحسن الدقة ، ويعزز السلامة للمهام المتكررة.

الاستخدام: غالبًا ما يستخدم في العمليات على نطاق واسع حيث تكون الكفاءة العالية والتشغيل المستمر ضرورية.

5. السيطرة الهجينة

الوصف: يجمع بين التشغيل اليدوي (باستخدام قلادة أو عن بعد أو المقصورة) مع الميزات الآلية التي يمكن إشراكها حسب الحاجة.

المزايا: يوفر التنوع للمشغلين الذين يحتاجون إلى التبديل بين الأوضاع اليدوية والآلية لمهام محددة.

الاستخدام: شائع في الأنظمة المصممة لتكون قابلة للتكيف مع المتطلبات التشغيلية المختلفة.

12.Sketch



التقنية الرئيسية







مزايا 21- طن عزل مزدوج العارضة رافعة

1. سعة الحمل العالية مع الاستقرار المعزز

يوفر بنية العارضة المزدوجة قوة ممتازة للحمل واستقرارها ، مما يجعلها مناسبة للتعامل معهاأحمال ثقيلة تصل إلى 21 طنباستمرار وأمان.

2. ارتفاع ارتفاع وارتفاع

مع الرافعة أو العربة التي تعمل على قمة العوارض ، تقدم الرافعةزيادة ارتفاع رفعبالمقارنة مع رافعات العارضة المفردة ، مما يسمح لها بالتعامل مع الأحمال الأطول ومناطق العمل الأكبر.

3. توزيع الحمل الموحد

توزع العوارز المزدوجة الأحمال بشكل متساوٍ عبر الفترة ، مما يقلل من الإجهاد الهيكلي وتمديد حياة الخدمةمن هياكل الرافعة والدعم.

4. معالجة الدقة

مجهزةعربة تتحرك على طول العارضةوآليات السفر الأرضية المتزامنة ، تقدم الرافعةتحديد المواقع والحركة الدقيقة، ضرورية في عمليات التصنيع والتجميع.

5. التطبيقات متعددة الاستخدامات

مثالي لكليهماداخلي وخارجياستخدم في الصناعات مثل:

خرسانة سابقة الصب

تصنيع الصلب

تصنيع المعدات

بناء السفن

بناء السكك الحديدية\/الجسر

6. تصميم قابل للتخصيص

يمكن أن تكون مصممة من حيثالامتداد ، رفع الارتفاع ، سرعة السفر ، وإمدادات الطاقة، مما يجعلها قابلة للتكيف مع ظروف الموقع المختلفة والاحتياجات التشغيلية.

7. تحسين الكفاءة التشغيلية

يقلل من القوى العاملة والتعامل مع الوقت للمواد الثقيلة ، وزيادة الإنتاجية في بيئات الإنتاج أو البناء.

8. ميزات السلامة المتقدمة

في كثير من الأحيان مجهزة:

حماية الحمل الزائد

محولات الحد

أزرار إيقاف الطوارئ

أجهزة مكافحة الرياح ومكافحة الاكتساب
هذا يضمنعملية آمنة، خاصة في المناطق الخارجية أو العالية.

9. خيارات التحكم عن بعد أو المقصورة

يعزز سلامة المشغل والراحة من خلال السماحعملية التحكم عن بعدأو استخداممقصورة مرتفعة، تحسين الرؤية وتقليل التعب.

10. انخفاض تكاليف التثبيت مقابل الرافعات العامة

خاصة عند استخدامها في الهواء الطلق ، رافعات الرافعاتلا تحتاج إلى مدارج مثبتة على المباني، الادخار على نفقات البناء المدني والتركيب.





تطبيقات 21- طن رافعة العارضة المزدوجة

A 21- طن رافعة العارضة المزدوجةيستخدم على نطاق واسع في قطاعات البنية الصناعية والبنية التحتية حيثالأحمال الثقيلة، فترات كبيرة ، ومعالجة المواد الدقيقة مطلوبة. إن بناءه القوي وتصميمه القابل للتكيف يجعله مناسبًا لمجموعة متنوعة من البيئات الصعبة.

1. ساحات خرسانية سابقة الصب

يستخدم: رفع ونقل عناصر مسبقة الصب كبيرة مثل Beams ، عوارض الصندوق ، والألواح.

ميزة: يتعامل مع المكونات الطويلة والثقيلة بأمان وكفاءة عبر الساحات المفتوحة.

2. الجسر والبناء على الطرق السريعة

يستخدم: التعامل مع الشرائح الهيكلية الكبيرة مثل العوارض وألواح سطح السفينة.

ميزة: التنقل في الموقع والرفع الثقيل يجعلها مثالية لتجميع البنية التحتية طويلة المدى.

3. نباتات تصنيع بنية الصلب

يستخدم: نقل إطارات الفولاذ ، وعوارض ، وألواح للتجميع واللحام.

ميزة: يوفر ارتفاع رفع ارتفاع ومعالجة مستقرة للمكونات الصلب الضخمة.

4. بناء السفن والصناعة البحرية

يستخدم: رفع أجزاء السفينة والمحركات والألواح الفولاذية في الأرصفة المفتوحة أو الساحات.

ميزة: تناسب السعة العالية والتصميم المقاوم للطقس الظروف الخارجية.

5. تصنيع المعدات الثقيلة

يستخدم: نقل إطارات الآلات ، وفاة ، والمكونات أثناء التجميع.

ميزة: يسمح حركة دقيقة ورفع ثقيل في البيئات الصناعية.

6. ساحة السكك الحديدية وبناء المترو

يستخدم: وضع أرادات U أو مكونات السكك الحديدية أثناء البناء المرتفع أو بناء الجسر.

ميزة: تدعم أدوات الرفع الطويلة والأدوات المخصصة (على سبيل المثال ، مشابك الشعاع) الاحتياجات الخاصة بالمشروع.

7. الخدمات اللوجستية وساحات التخزين

يستخدم: تحريك الحاويات الكبيرة أو الصناديق أو البضائع الضخمة.

ميزة: يقلل من الاعتماد على الرافعات الشوكية أو الرافعات المتنقلة ، وتحسين تدفق الخدمات اللوجستية.

8. قطاع الطاقة والطاقة

يستخدم: التعامل مع المحولات الكبيرة والتوربينات ومكونات المحطات الفرعية.

ميزة: دقة رفع عالية وقدرة للمعدات الحساسة والقيمة.





1. التصميم والهندسة

المخططات والتصميم الهيكلي: تصميمات الهندسة تصميم الرافعة بناءً على المواصفات ، مع الأخذ في الاعتبار الوزن ، والانتشار ، وقدرة الرفع ، وبيئة العمل.

مواصفات المكون: يتم إعداد مواصفات مفصلة للمكونات مثل العوارض الرئيسية ، وعوارض النهاية ، ونظام الرافعة ، العربة ، والمكونات الكهربائية.

2. اختيار المواد والمشتريات

اختيار المواد الصلب: يتم اختيار مواد فولاذية عالية القوة للعوارض الرئيسية والأعمدة والأجزاء الحرجة الأخرى.

المشتريات: يتم الحصول على مواد ، مثل لوحات الصلب والأقسام والمسامير والمكونات الكهربائية وتفتيشها للجودة.

3. القطع والتوقف المسبق

القطع والتشكيل: يتم قطع مكونات الصلب وتشكيلها ولحامها في أشكال أولية وفقًا لمواصفات التصميم.

تجميع ما قبل التصنيع: يتم تجميع مكونات مثل الحزم والعوارض مسبقًا للتحقق من أنها تتناسب معًا بشكل صحيح.

4. اللحام والتجمع الهيكلي

اللحام: يتم لحام العوارض الرئيسية والأعمدة والمكونات الهيكلية الأخرى لإنشاء إطار قوي. تستخدم تقنيات اللحام المتخصصة لضمان القوة والمتانة.

التجميع الهيكلي: يتم تجميع العوارض الرئيسية والحزم النهائية ، مما يضمن محاذاة دقيقة لتوزيع الحمل المتوازن.

مراقبة الجودة: يتم فحص طبقات اللحام والمفاصل باستخدام اختبار غير التدمير (على سبيل المثال ، اختبار بالموجات فوق الصوتية أو الأشعة السينية) لأي عيوب هيكلية.

5. الآلات والتشطيب

تصنيع الأجزاء: الأجزاء الحرجة مثل العجلات ومكونات العربة والرافعات تخضع للآلات للتركيب المناسب والتشغيل السلس.

المعالجة السطحية: يتم تنظيف الأجزاء الفولاذية وتعرضها للعلاجات السطحية مثل الرمل والطلاء لمنع الصدأ وتعزيز المتانة.

الرسم والطلاء: يتم تطبيق الطلاء الواقي لمقاومة الطقس ، مع التمهيدي تليها المعاطف العليا.

6. تجميع مكونات الرافعة

مجموعة العارضة الرئيسية: يتم تثبيت العوارض الرئيسية ومحاذاة.

تثبيت شعاع النهاية: يتم تثبيت الحزم النهائية على العوارض الرئيسية ، وتشكيل إطار الرافعة.

تثبيت الرافعة والعربة: يتم تثبيت آلية الرفع والعربة على قضبان العارضة الرئيسية واختبارها من أجل المحاذاة والنعومة التشغيلية.

7. تركيب أنظمة التحكم الكهربائية والتحكم

الأسلاك والكابلات: يتم تثبيت الأسلاك الكهربائية لإمدادات الطاقة ودوائر التحكم وأنظمة السلامة.

لوحة التحكم وميزات السلامة: يتم تثبيت لوحة التحكم ، مع ميزات السلامة مثل مفاتيح الحد ، ووقفات الطوارئ ، وحماية الحمل الزائد المدمج والاختبار.

برمجة نظام التحكم: يتم برمجة نظام التحكم في Crane واختباره للتشغيل الصحيح.

8. الاختبار وضمان الجودة

اختبار التحميل: تتعرض الرافعة لاختبارات التحميل للتأكد من أنه يمكنه التعامل مع قدرتها المقدرة دون مشاكل.

الاختبار التشغيلي: يتم إجراء الاختبارات الوظيفية لفحص الحركات والاستجابة وأنظمة الكبح والعمليات الكهربائية.

التفتيش وإصدار الشهادة: تخضع الرافعة إلى عمليات تفتيش نهائية للتحقق من الامتثال لقواعد السلامة والمعايير. قد يتم إصدار الشهادة من قبل السلطات ذات الصلة.

9. التعديلات النهائية وإعداد التسليم

التعديلات النهائية: يتم إجراء أي تعديلات طفيفة لضمان التشغيل السلس.

الوثائق: يتم إعداد أدلة التشغيل ، إرشادات الصيانة ، ووثائق الشهادات للتسليم.

التغليف والشحن: يتم تعبئة الرافعة بشكل آمن للشحن ، مع ضمان حماية جميع الأجزاء أثناء العبور.

10. التثبيت والتكليف (في الموقع)

التجميع في الموقع: يتم تجميع الرافعة في موقع العميل إذا لزم الأمر.

عرض ورشة العمل:

قامت الشركة بتثبيت منصة لإدارة المعدات الذكية ، وقامت بتركيب 310 مجموعة (مجموعات) من روبوتات المناولة واللحام. بعد الانتهاء من الخطة ، سيكون هناك أكثر من 500 مجموعة (مجموعات) ، وسيصل معدل شبكات المعدات إلى 95 ٪. تم استخدام 32 خطًا لحامًا ، ويتم التخطيط لتثبيت 50 ، وقد وصل معدل الأتمتة لخط الإنتاج بأكمله إلى 85 ٪.
