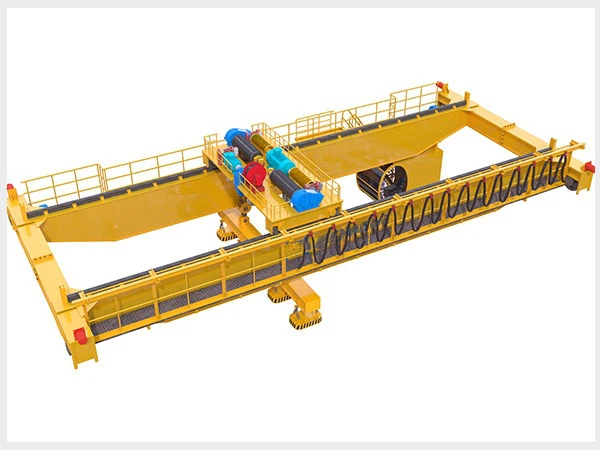

رافعة متحركة علوية



الرافعة الجسرية المتحركة، والمعروفة أيضًا باسم الرافعة الجسرية، هي نوع من معدات الرفع المستخدمة على نطاق واسع في مختلف الصناعات لمناولة المواد. وهي مصممة لنقل الأحمال الثقيلة أفقيًا عبر مساحة العمل، عادةً في مصانع التصنيع والمستودعات وورش العمل.

2. تتكون الرافعة المتحركة العلوية من مدرجات متوازية مع جسر متحرك يمتد عبر الفجوة. يتم تثبيت آلية الرفع، المعروفة باسم الرافعة، على الجسر. تعمل هذه الرافعة عن طريق تحريك الجسر على طول المدرجات، وتتحرك الرافعة على طول الجسر، مما يوفر حركة ثلاثية الأبعاد للأحمال داخل منطقة تشغيل الرافعة.

3. عند اختيار رافعة متحركة علوية، ضع في اعتبارك عوامل مثل سعة التحميل، والامتداد، وارتفاع الرفع، والسرعة، والمتطلبات المحددة لعملية التشغيل الخاصة بك. التركيب والصيانة المناسبان أمران بالغي الأهمية لضمان طول عمر الرافعة وتشغيلها بأمان.

4. يقدم هذا المقدمة فهمًا أساسيًا للرافعات المتحركة العلوية، مع تسليط الضوء على أهميتها في التطبيقات الصناعية المختلفة.

أقصى ارتفاع للرفع: 20 متر

الضمان: سنة واحدة

الوزن (كجم): 500 كجم

عزم الرفع المقدر: 20-500kN

أقصى حمولة رفع: 2.5-62.5 طن

المدى: 35 متر

الطاقة: تيار متردد 220-690 فولت 50 هرتز

درجة حرارة العمل:-33~46 درجة

التحكم في السرعة: المقاومة/تحويل التردد/المنظم

1. الشعاع الرئيسي

1. العارضة الرئيسية، والمعروفة أيضًا باسم عارضة الجسر أو عارضة الرافعة، هي مكون أساسي في الرافعة المتحركة العلوية. تلعب دورًا حيويًا في دعم الحمل وتسهيل حركة الرافعة والعربة عبر امتداد الرافعة.

2. فيما يلي نظرة تفصيلية على العارضة الرئيسية: الوظيفة: تعمل العارضة الرئيسية كعنصر هيكلي أساسي يمتد على طول المسافة بين مدارج الرافعة. وهي تحمل وزن الحمل الذي ترفعه الرافعة ووزن الرافعة والعربة نفسها. والعارضة مسؤولة عن توزيع هذه الأحمال بالتساوي عبر المدارج، مما يضمن التشغيل المستقر والآمن.

عارضة مزدوجة:

التصميم: يتكون من شعاعين متوازيين مع عربة تتحرك على قضبان مثبتة أعلى العوارض. يمكن تركيب الرافعة إما فوق العوارض أو بينها.

التطبيقات: مصممة للأحمال الثقيلة، والمسافات الأكبر، وارتفاعات الرفع الأعلى. تُستخدم عادةً في المنشآت الصناعية الكبيرة، ومصانع الصلب، وأحواض بناء السفن.

المزايا: قدرة تحميل أعلى، استقرار أكبر، ارتفاع خطاف أفضل، ومرونة أكبر في وضع الرافعة.

3. باختصار، العارضة الرئيسية لرافعة السفر العلوية هي مكون أساسي يدعم عمليات الرفع الخاصة بالرافعة، مما يوفر القوة والاستقرار اللازمين للتعامل مع الأحمال الثقيلة بأمان وكفاءة.

نظام الرفع

نظام الرفع في الرافعة المتحركة العلوية هو الآلية التي تمكن الرافعة من رفع وخفض وتحريك الأحمال الثقيلة. هذا النظام هو محور تشغيل الرافعة وهو مصمم لضمان التعامل الآمن والفعال مع المواد.

المكونات الرئيسية لنظام الرفع تشمل الرافعة، والعربة، والحبل السلكي أو السلسلة، وآليات التحكم المختلفة. مثل:

رفع:

الوظيفة: الرافعة هي المكون الأساسي المسؤول عن رفع وخفض الحمل. تقوم بتحويل الطاقة الكهربائية إلى طاقة ميكانيكية لتحريك الحمل عموديًا.

حبل سلكي أو سلسلة:

الحبل السلكي: مصنوع من خيوط من الأسلاك الفولاذية الملتوية معًا، والحبال السلكية قوية ومتينة وقادرة على التعامل مع الأحمال الثقيلة مع الحد الأدنى من التمدد.

السلسلة: تُصنع السلاسل من حلقات معدنية، وتُستخدم عادةً في عمليات الرفع الخفيفة. توفر السلاسل قوة عالية وهي أقل عرضة للتشابك أو الالتواء من الحبال السلكية.

3. يتم استخدام نظام الرفع للرافعة المتحركة العلوية في العديد من الصناعات، بما في ذلك التصنيع والشحن والبناء والخدمات اللوجستية، للتعامل مع الأحمال التي تتراوح من المكونات الصغيرة إلى الآلات الكبيرة والثقيلة.

4. باختصار، يعد نظام الرفع الخاص بالرافعة المتحركة العلوية مكونًا معقدًا وحيويًا يمكّن الرافعة من أداء وظيفتها الأساسية المتمثلة في نقل الأحمال الثقيلة. يعد تصميمه وتشغيله وصيانته أمرًا بالغ الأهمية لضمان سلامة وكفاءة عمليات الرافعة.

3.شعاع النهاية

1. العارضة النهائية للرافعة المتحركة العلوية، والمعروفة أيضًا باسم الشاحنة النهائية أو العربة النهائية، هي مكون أساسي يدعم عارضة الجسر (العارضة الرئيسية) ويسمح للرافعة بالسفر على طول المدرجات.

2. فيما يلي نظرة تفصيلية على وظائفها وأنواعها واعتبارات التصميم:

وظائف العارضة النهائية:

الدعم والاستقرار:يدعم العارضة النهائية نهايات عارضة الجسر ويضمن بقائها مستقرة ومحاذية أثناء تحركها على طول المدرجات.

حركة:يحتوي على العجلات أو البكرات التي تسمح لجسر الرافعة بأكمله بالسفر أفقيًا على طول عوارض المدرج.

توزيع الحمل:يساعد على توزيع الحمل من عارضة الجسر إلى عوارض المدرج، مما يضمن توزيع الوزن بالتساوي والاستقرار أثناء التشغيل.

أنواع العوارض النهائية:

مُثَبَّتنهايةالعوارض:

التصميم: يتم تثبيت العارضة النهائية بشكل صارم على عارضة الجسر ولا تحتوي على أي أجزاء متحركة للتعديل.

التطبيقات: مناسبة للتطبيقات التي يكون فيها موضع الرافعة على المدرج ثابتًا أو يتطلب الحد الأدنى من التعديل.

اعتبارات التصميم:

قدرة التحميل:

يجب أن يكون العارضة النهائية مصممة لتحمل أقصى قدرة حمولة للرافعة، بما في ذلك وزن عارضة الجسر والحمل الذي يتم رفعه.

يعد التحديد الصحيح للحجم والتعزيز أمرًا ضروريًا لضمان الاستقرار والسلامة.

التوافق مع المدرج:

يجب أن تكون العجلات أو البكرات متوافقة مع عوارض أو قضبان المدرج لضمان الحركة السلسة ومنع التآكل أو التلف.

يعد المحاذاة الدقيقة مع المدرج أمرًا بالغ الأهمية للتشغيل السليم.

3. باختصار، يعتبر العارضة النهائية للرافعة المتحركة العلوية مكونًا رئيسيًا يدعم جسر الرافعة ويسهل الحركة الأفقية على طول المدرج. يعد تصميمها وصيانتها أمرًا بالغ الأهمية للأداء العام للرافعة واستقرارها وسلامتها.











4. آلية حركة الرافعة

1. آلية حركة الرافعة في الرافعة المتحركة العلوية هي النظام الذي يسمح لجسر الرافعة بالكامل (أو العارضة الرئيسية) بالتحرك أفقيًا على طول عوارض المدرج. هذه الآلية ضرورية لوضع الرافعة داخل منطقة التشغيل وتسهيل حركة الأحمال عبر أجزاء مختلفة من مساحة العمل.

2. مكونات آلية حركة الرافعة:

الشاحنات النهائية (العوارض النهائية):

الوظيفة: تُعرف رافعات النهاية أيضًا باسم العوارض النهائية، وهي الهياكل المثبتة في طرفي جسر الرافعة. وهي تدعم الجسر وتحتوي على العجلات أو البكرات التي تعمل على عوارض المدرج.

التصميم: يتضمن عادةً إطارًا وعجلات أو بكرات ومحامل وأحيانًا آلية قيادة

العجلات/البكرات:

الوظيفة: تسمح العجلات أو البكرات المثبتة على الشاحنات الطرفية لجسر الرافعة بالتحرك على طول عوارض المدرج. وهي تتحمل وزن الرافعة وحملها، مما يسهل الحركة الأفقية السلسة.

آلية القيادة:

الوظيفة: توفير الطاقة اللازمة لحركة الرافعة على طول المدرج. يمكن أن يكون ذلك محركًا كهربائيًا متصلًا بنظام تروس.

3.التطبيقات:

التصنيع: لنقل المواد والمكونات على طول خطوط الإنتاج.

المستودعات: للتعامل مع البضائع المخزنة وإعادة توزيعها.

البناء: لنقل مواد البناء الثقيلة في الموقع.

الشحن والاستلام: لتحميل وتفريغ الشحنات الكبيرة.

4. باختصار، تم تصميم آلية حركة الرافعة العلوية لتسهيل الحركة الأفقية لجسر الرافعة على طول عوارض المدرج. يتضمن هذا النظام شاحنات طرفية وعجلات أو بكرات وآلية قيادة ونظام تحكم، وكلها تعمل معًا لتمكين مناولة المواد بدقة وكفاءة. الصيانة المنتظمة والتشغيل السليم ضروريان لضمان موثوقية وسلامة آلية حركة الرافعة.

5. آلية حركة العربة

آلية نقل العربة في الرافعة المتحركة العلوية مسؤولة عن تحريك الرافعة أفقيًا عبر عارضة جسر الرافعة (العارضة الرئيسية). تمكن هذه الآلية الرافعة من وضع الحمل بدقة داخل منطقة التشغيل.

مكونات آلية حركة العربة:

إطار العربة:

الوظيفة: الإطار هو المكون الهيكلي الذي يضم ويدعم الرافعة والآليات الأخرى ذات الصلة.

عجلات/بكرات العربة:

الوظيفة: تسمح العجلات أو البكرات المثبتة على إطار العربة للعربة بالتحرك على طول عارضة الجسر. وهي تضمن حركة سلسة وتتحمل وزن الرافعة.

أنواع:

عجلات السكك الحديدية: تتحرك هذه العجلات على قضبان مثبتة على عارضة الجسر. تُستخدم عادةً في عربات النقل العلوية.

البكرات: في بعض التصميمات، قد يتم استخدام البكرات بدلاً من العجلات، وخاصة في العربات التي تعمل من الأسفل.

آلية القيادة:

الوظيفة: توفير الطاقة اللازمة لحركة العربة على طول عارضة الجسر. ويمكن أن يشمل ذلك محركًا كهربائيًا ونظام تروس.

أنواع:

الدفع المباشر: يقوم المحرك بتحريك عجلات العربة بشكل مباشر.

محرك التروس: يحرك المحرك نظام التروس الذي بدوره يحرك عجلات العربة، مما يسمح بالتحكم الدقيق في الحركة.

رفع:

الوظيفة: يتم تثبيت الرافعة على العربة وهي مسؤولة عن رفع وخفض الحمل.

أنواع:

رافعة كهربائية: تعمل بالكهرباء، ومناسبة للتطبيقات الشاقة.

رافعة يدوية: يتم تشغيلها يدويًا، وتستخدم عادةً للأحمال الأخف.

رافعة هوائية: تعمل بالهواء المضغوط، تستخدم في البيئات الخطرة.

باختصار، فإن آلية حركة العربة في الرافعة المتحركة العلوية مسؤولة عن الحركة الأفقية للرافعة على طول عارضة جسر الرافعة. وهي تشمل إطار العربة والعجلات أو البكرات وآلية القيادة ونظام التحكم. الصيانة والتشغيل المناسبان ضروريان لضمان تشغيل الرافعة بسلاسة وأمان.

6.عجلة الرافعة

1. عجلات الرافعة المتحركة العلوية هي مكونات أساسية تسمح لجسر الرافعة بالتحرك أفقيًا على طول عوارض المدرج. تلعب دورًا رئيسيًا في تشغيل الرافعة من خلال تحمل وزن الرافعة وحملها مع ضمان الحركة السلسة والمستقرة.

2. وظائف عجلات الرافعة:

الدعم: تدعم عجلات الرافعة وزن جسر الرافعة والرافعة والحمل، وتنقل هذا الوزن إلى عوارض المدرج.

الحركة: تمكن الحركة الأفقية للرافعة على طول عوارض أو قضبان المدرج.

الاستقرار: تضمن العجلات المصممة والمُحافظ عليها بشكل صحيح تشغيلًا مستقرًا وسلسًا، مما يقلل من الاهتزاز والتآكل.

3. أنواع عجلات الرافعة:

العجلات ذات الحواف:

التصميم: يحتوي على شفة على أحد جانبي العجلة أو كلا الجانبين لإبقائها محاذية لسكة المدرج.

التطبيقات: تُستخدم عادةً في الرافعات العلوية، حيث تعمل العجلات على الحافة العلوية لحزمة المدرج.

عجلات محززة:

التصميم: يحتوي على أخدود يتناسب مع شكل سكة المدرج، مما يسمح بتشغيل سلس ومستقر.

التطبيقات: تستخدم في الرافعات حيث يجب أن تتناسب العجلات بدقة مع شكل السكة الحديدية.

عجلات ذات أخدود على شكل حرف V:

التصميم: يتميز بأخدود على شكل حرف V يتماشى مع شكل السكة الحديدية على شكل حرف V.

4. اعتبارات التصميم:

قدرة التحميل:

يجب أن تكون العجلات مصممة لدعم أقصى حمولة للرافعة، بما في ذلك وزن جسر الرافعة، والرافعة، والحمل الذي يتم رفعه.

قوة المادة:

عادة ما تكون العجلات مصنوعة من مواد عالية القوة مثل الفولاذ المطاوع أو الحديد الزهر لضمان المتانة ومقاومة التآكل.

تنسيق:

يعد المحاذاة الصحيحة للعجلات مع عوارض أو قضبان المدرج أمرًا بالغ الأهمية للتشغيل السلس ومنع التآكل المفرط أو التلف.

5. باختصار، تعتبر عجلات الرافعة المتحركة العلوية ضرورية لتمكين الحركة الأفقية للرافعة على طول عوارض المدرج. كما أن تصميمها وموادها وصيانتها أمر بالغ الأهمية لضمان تشغيل الرافعة بسلاسة وثبات وأمان.

7.خطاف الرافعة

1. خطاف الرافعة في الرافعة المتحركة العلوية هو مكون أساسي يستخدم لرفع الأحمال والإمساك بها ونقلها. وهو نقطة الاتصال بين نظام الرفع الخاص بالرافعة (الرافعة) والحمل الذي يتم التعامل معه.

2. وظائف خطاف الرافعة:

الرفع: الوظيفة الأساسية لخطاف الرافعة هي رفع الحمل والإمساك به بشكل آمن أثناء المناولة.

التثبيت: يجب تثبيت الخطاف بشكل آمن على الحمل، مع التأكد من عدم انزلاقه أو سقوطه أثناء الحركة.

التموضع: يسمح الخطاف بتحديد موضع الحمل بدقة داخل منطقة تشغيل الرافعة.

3. أنواع خطافات الرافعة:

خطاف واحد:

التصميم: خطاف واحد بسيط بنقطة تثبيت واحدة. وهو النوع الأكثر شيوعًا من الخطافات المستخدمة في الرافعات.

التطبيقات: مناسبة لمجموعة واسعة من مهام الرفع، من الأحمال الخفيفة إلى المتوسطة.

خطاف مزدوج:

التصميم: يتميز بخطافين مثبتين على قيد أو دبوس مشترك، مما يسمح برفع الأحمال من نقطتين.

التطبيقات: مفيدة في التعامل مع الأحمال التي تتطلب التوازن أو الاستقرار، مثل العوارض الطويلة أو العناصر ذات الشكل الغريب.

خطاف الإمساك:

التصميم: مزود بخصائص إمساك إضافية أو أسنان لتأمين الحمل بشكل أكثر ثباتًا.

التطبيقات: تستخدم غالبًا في تطبيقات الرفع حيث تكون هناك حاجة إلى قبضة إضافية، مثل المواد السائبة أو ذات الشكل غير المنتظم.

4.التطبيقات:

التصنيع: لرفع وتحريك المكونات والمنتجات النهائية على طول خطوط الإنتاج.

المستودعات: للتعامل مع البضائع والمواد المخزنة وإعادة توزيعها.

مواقع البناء: لرفع مواد البناء الثقيلة والمعدات.

الشحن والاستلام: تحميل وتفريغ البضائع والمواد.

5. باختصار، يعتبر خطاف الرافعة في الرافعة المتحركة العلوية مكونًا حيويًا يوفر الاتصال بين نظام الرفع الخاص بالرافعة والحمل. يعد تصميمه ونوعه وصيانته أمرًا بالغ الأهمية لضمان عمليات الرفع الآمنة والفعالة.



8. المحرك

1.يعتبر محرك الرافعة المتحركة العلوية أحد المكونات الرئيسية التي توفر الطاقة اللازمة لعمليات الرافعة المختلفة، بما في ذلك الرفع والخفض والحركة الأفقية. يحول المحرك الطاقة الكهربائية إلى طاقة ميكانيكية، مما يؤدي إلى تشغيل أنظمة الرافعات والعربات.

2. وظائف محرك الرافعة:

نقل الطاقة: تحويل الطاقة الكهربائية إلى طاقة ميكانيكية لتحريك الرافعة لرفع وخفض الأحمال، والعربة والجسر للحركة الأفقية.

التحكم في السرعة: يسمح بالتحكم في سرعة تشغيل الرافعة، مما يتيح التعامل الدقيق مع الأحمال.

التحكم الاتجاهي: يوفر القدرة على تغيير اتجاه الحركة، سواء عموديا (للرافعة) أو أفقيا (للعربة والجسر).

3. أنواع المحركات:

محركات التيار المتردد:

التصميم: تُستخدم محركات التيار المتناوب عادةً في الرافعات المتحركة العلوية. وهي موثوقة وتوفر أداءً جيدًا للتشغيل المستمر.

التطبيقات: تستخدم في أنظمة الرفع وعربات النقل. يمكن أن تكون محركات قفص السنجاب القياسية أو تصميمات أكثر تقدمًا مثل المحركات المتزامنة أو الحثية.

محركات التيار المستمر:

التصميم: تُستخدم محركات التيار المستمر (DC) في التطبيقات التي تتطلب التحكم الدقيق في السرعة وعزم الدوران. وهي أقل شيوعًا في الرافعات الحديثة بسبب ظهور محركات التيار المتردد المتقدمة.

التطبيقات: تُستخدم عادةً في أنظمة الرافعات القديمة أو التطبيقات المحددة التي تتطلب التحكم الدقيق في السرعة والموقع.

4.التطبيقات:

التصنيع: يستخدم في البيئات الصناعية لنقل المواد على طول خطوط الإنتاج وبين محطات العمل.

المستودعات: لمناولة البضائع ووضعها داخل مناطق التخزين.

مواقع البناء: لنقل المواد الثقيلة والمعدات إلى الموقع.

الشحن والاستلام: للمساعدة في تحميل وتفريغ البضائع.

5. باختصار، يعد محرك الرافعة المتحركة العلوية ضروريًا لتشغيل أنظمة الرفع والحركة الخاصة بالرافعة. يجب اختياره وصيانته بعناية لضمان التشغيل الموثوق والفعال، مع مراعاة عوامل مثل سعة التحميل والسرعة وعزم الدوران والظروف البيئية.

.



9.نظام إنذار صوتي وضوئي& مفتاح الحد

يعد نظام الإنذار الصوتي والضوئي، بالإضافة إلى مفاتيح الحد الأقصى لرافعة السفر العلوية، ميزات أمان بالغة الأهمية مصممة لتعزيز السلامة التشغيلية ومنع الحوادث.

نظام إنذار الصوت والضوء

غاية:

لتوفير تحذيرات صوتية ومرئية للمشغلين والموظفين حول حالة الرافعة أو أي مخاطر محتملة.

لتنبيه المشغل إلى الظروف التي قد تشكل خطرا على السلامة، مثل التحميل الزائد أو الاقتراب من حدود حركة الرافعة.

عناصر:

أجهزة الإنذار الصوتية:

الوظيفة: إصدار أصوات عالية لتنبيه المشغلين والموظفين القريبين من المخاطر المحتملة أو المشكلات التشغيلية.

أنواع:

البوق: يستخدم عادة لإشارات التحذير العامة، مثل بدء أو إيقاف عمليات الرافعة.

صفارة الإنذار: توفر تحذيرًا أكثر إلحاحًا للظروف الحرجة، مثل التحميل الزائد أو حالات الطوارئ.

إنذارات الضوء:

الوظيفة: استخدام الأضواء الوامضة أو الثابتة للإشارة بصريًا إلى حالة الرافعة أو التحذيرات.

أنواع:

منارة وامضة: تستخدم غالبًا للإشارة إلى أن الرافعة قيد التشغيل أو إلى وجود حالة تحذير.

ضوء ثابت: يستخدم للتحذيرات المستمرة، مثل عندما تكون الرافعة في منطقة خطرة أو محظورة.

اعتبارات التصميم:

الرؤية والسمع:

يجب أن تكون إنذارات الصوت والضوء مرئية بوضوح ويمكن سماعها في ظل الضوضاء المحيطة والظروف البيئية في منطقة التشغيل.

يجب أن يكون وضع أجهزة الإنذار استراتيجيًا لضمان ملاحظتها من قبل المشغل والموظفين.

اندماج:

يجب دمج أجهزة الإنذار مع نظام التحكم في الرافعة لتنشيطها تلقائيًا استجابةً لظروف معينة، مثل التحميل الزائد أو الوصول إلى حدود السفر.

متانة:

يجب أن تكون أجهزة الإنذار مصممة لتحمل البيئة التشغيلية، بما في ذلك التعرض للغبار والرطوبة ودرجات الحرارة القصوى.

صيانة:

تكون الفحوصات والصيانة الدورية ضرورية للتأكد من أن أجهزة الإنذار تعمل بشكل صحيح واستبدال أي مكونات معطلة.

مفاتيح الحد

غاية:

لمنع الرافعة من تجاوز حدود تشغيلها المصممة وحماية الرافعة ومحيطها من التلف.

توفير التحكم التلقائي عن طريق إيقاف أو تعديل حركة الرافعة عند استيفاء شروط معينة.

أنواع مفاتيح الحد:

مفاتيح حد الرافعة:

الوظيفة: منع الرافعة من رفع أو خفض الحمل بما يتجاوز حدوده القصوى أو الدنيا.

التصميم: يتم تركيبه عادة في الجزء العلوي والسفلي من مسار حركة الرافعة لإيقاف محرك الرافعة عند الوصول إلى هذه الحدود.

مفاتيح حد السفر:

الوظيفة: التحكم في الحركة الأفقية لجسر الرافعة والعربة، والتأكد من أن الرافعة لا تتحرك أبعد من نهايات المدرج أو قضبان السفر.

التصميم: يقع عادة في نهايات المدرج أو السكة، ويتم تنشيطه عن طريق حركة الرافعة لإيقاف الحركة أو عكسها.

مفاتيح حدود السلامة:

الوظيفة: توفير المزيد من الأمان عن طريق إيقاف الرافعة أو وظائف محددة في حالة حدوث ظروف غير طبيعية أو فشل النظام.

التصميم: يمكن تركيبه في مواقع مختلفة بناءً على متطلبات السلامة والاحتياجات التشغيلية.

اعتبارات التصميم:

دقة:

يجب معايرة مفاتيح الحد بدقة للتأكد من تنشيطها في المواضع الصحيحة ومنع السفر الزائد أو الحركات غير المقصودة.

مصداقية:

يجب أن تكون المفاتيح موثوقة وقوية لتعمل بشكل صحيح في ظل ظروف تشغيل الرافعة، بما في ذلك الاهتزاز والعوامل البيئية.

قابلية التعديل:

يمكن تعديل العديد من مفاتيح الحد لتناسب تكوينات الرافعة المختلفة ومتطلبات التشغيل.

اندماج:

يجب دمج مفاتيح الحد مع نظام التحكم في الرافعة لتوفير التوقف التلقائي أو التعديلات وتشغيل أنظمة الإنذار إذا لزم الأمر.

صيانة:

إن الفحص والصيانة الدورية أمر ضروري لضمان عمل مفاتيح الحد بشكل صحيح ومعالجة أي تآكل أو عطل.

التطبيقات:

التصنيع والتخزين: لضمان التشغيل الآمن للرافعات أثناء مناولة المواد وتخزينها.

مواقع البناء: لمنع الرافعات من تجاوز الحدود التشغيلية وضمان الرفع الآمن ووضع مواد البناء.

الشحن والاستلام: لإدارة الحركة الآمنة للبضائع والمعدات أثناء عمليات التحميل والتفريغ.

3. باختصار، يعد نظام الإنذار الصوتي والضوئي ومفاتيح الحد من ميزات السلامة الأساسية في الرافعة المتحركة العلوية. تعمل هذه الميزات معًا لضمان التشغيل الآمن من خلال توفير التحذيرات والتحكم التلقائي في حركة الرافعة لمنع الحوادث وتلف المعدات. تعد الصيانة المنتظمة والتكامل المناسب مع أنظمة التحكم في الرافعة أمرًا ضروريًا لتشغيلها بشكل فعال.

10. أجهزة السلامة

1. حماية من الحمل الزائد

الغرض: منع الرافعة من رفع الأحمال التي تتجاوز قدرتها المقدرة، مما قد يتسبب في أضرار هيكلية أو فشل.

عناصر:

مستشعر الحمل الزائد: يقيس وزن الحمل ويرسل إشارات إلى نظام التحكم في الرافعة.

جهاز الأمان: يوقف الرافعة تلقائيًا عن الرفع أو يخفض الحمل إذا تجاوز الوزن الحد المحدد.

اعتبارات التصميم:

المعايرة لضمان دقة قياس الحمل.

اختبار منتظم للتحقق من الوظائف.

2. مفاتيح الحد

الغرض: منع الرافعة من التحرك خارج حدود التشغيل المصممة لها، وحماية الرافعة ومحيطها.

أنواع:

مفاتيح حد الرافعة: أوقف الرافعة عندما تصل إلى حدود السفر القصوى أو الدنيا.

مفاتيح حد السفر: تتحكم في الحركة الأفقية لجسر الرافعة والعربة، مما يمنع الإفراط في السفر.

اعتبارات التصميم:

معايرة دقيقة للتفعيل المناسب.

بناء قوي لتحمل الظروف التشغيلية.

3. زر التوقف في حالات الطوارئ

الغرض: توفير طريقة سريعة لإيقاف جميع عمليات الرافعة في حالة الطوارئ.

عناصر:

الزر: عادةً ما يكون باللون الأحمر ويقع في مناطق يمكن الوصول إليها بسهولة.

تكامل نظام التحكم: يوقف حركة الرافعة وينشط الإنذارات.

اعتبارات التصميم:

يمكن الوصول إليها بسهولة ومميزة بوضوح.

اختبار منتظم لضمان الأداء الوظيفي.

4. مزاليج الأمان

الغرض: منع الحمل من الانزلاق عن طريق الخطأ من خطاف الرافعة.

عناصر:

آلية القفل: متصلة بالخطاف لتغطية الفتحة وتأمين الحمل.

أنواع:

مزلاج يدوي: يتطلب التشغيل اليدوي للفتح أو الإغلاق.

مزلاج أوتوماتيكي: يتم تشغيله أو فصله تلقائيًا استنادًا إلى حركة الحمل.

اعتبارات التصميم:

تشغيل موثوق به تحت الحمل.

التفتيش الدوري للتأكد من حسن سير العمل.

5. إنذارات الصوت والضوء

الغرض: تنبيه المشغلين والموظفين القريبين من المخاطر المحتملة أو الحالة التشغيلية.

عناصر:

أجهزة الإنذار الصوتية: أبواق أو صافرات إنذار تصدر أصواتًا عالية لإشارات التحذير.

إنذارات الضوء: أضواء وامضة أو ثابتة للإشارة بصريًا إلى ظروف التحذير.

اعتبارات التصميم:

الرؤية والسمع في بيئة التشغيل.

التكامل مع نظام التحكم في الرافعة للتفعيل التلقائي.

11. وضع التحكم

1. التحكم في القلادة

وصف:

يتضمن التحكم المعلق جهازًا محمولًا باليد مزودًا بكابل متصل بنظام التحكم في الرافعة. يستخدم المشغل هذا الجهاز للتحكم في حركات الرافعة.

عناصر:

محطة التعليق: صندوق تحكم يحتوي على أزرار أو عصي تحكم لتشغيل الرافعة.

الكابلات: تربط المعلقة بنظام التحكم في الرافعة.

المميزات:

حرية حركة المشغل: تسمح للمشغل بالتواجد على مسافة آمنة من حمولة الرافعة.

التحكم المباشر: يوفر ردود فعل فورية وسيطرة على حركات الرافعة.

العيوب:

نطاق محدود: يقتصر المشغل على طول الكابل.

احتمالية تلف الكابلات: يمكن أن تتآكل الكابلات أو تتلف بمرور الوقت.

2. جهاز التحكم عن بعد بالراديو

وصف:

يستخدم التحكم عن بعد عبر الراديو تقنية لاسلكية لتشغيل الرافعة عن بعد، مما يسمح للمشغل بالتحرك بحرية حول منطقة تشغيل الرافعة.

عناصر:

جهاز إرسال لاسلكي: جهاز محمول مزود بعناصر تحكم لتشغيل الرافعة.

جهاز إستقبال الراديو: يتم تركيبه على الرافعة لاستقبال الإشارات من جهاز الإرسال.

المميزات:

حرية المشغل: تمكن المشغل من التواجد في أي مكان ضمن منطقة تشغيل الرافعة.

تعزيز السلامة: يسمح للمشغل بالبقاء بعيدًا عن المخاطر المحتملة.

العيوب:

تداخل الإشارة: يمكن أن يتأثر بالتداخل أو فقدان الإشارة.

عمر البطارية: يتطلب شحنًا منتظمًا أو استبدال البطاريات.

3. التحكم في المقصورة

وصف:

تتضمن عملية التحكم في الكابينة كابينة مشغل مغلقة مثبتة على جسر الرافعة. يجلس المشغل داخل الكابينة للتحكم في حركات الرافعة.

عناصر:

كابينة المشغل: مجهزة بأدوات التحكم والأجهزة ونافذة الرؤية.

لوحة التحكم: تتضمن عصي التحكم والأزرار وأدوات التحكم الأخرى لتشغيل الرافعة.

المميزات:

التحكم الشامل: يوفر إمكانية الوصول إلى جميع أدوات التحكم في الرافعة في مكان واحد.

حماية الطقس: تحمي الكابينة المشغل من الظروف الجوية.

العيوب:

القدرة على الحركة محدودة: حيث يقتصر عمل المشغل على المقصورة.

تكاليف أعلى: قد تكون تكلفة تركيب وصيانة الكابينة أعلى.

4. التحكم الآلي أو شبه الآلي

وصف:

تعمل أنظمة التحكم الأوتوماتيكية أو شبه الأوتوماتيكية على أتمتة بعض وظائف الرافعة، إما جزئيًا أو كليًا، استنادًا إلى برامج أو أجهزة استشعار محددة مسبقًا.

عناصر:

وحدة التحكم المنطقية القابلة للبرمجة (PLC): تدير الوظائف والتسلسلات الآلية.

أجهزة الاستشعار والكاميرات: توفير البيانات للعمليات والتعديلات الآلية.

المميزات:

دقة متزايدة: أتمتة المهام المتكررة وتحسين الدقة.

تقليل إجهاد المشغل: يقلل من الحاجة إلى التحكم اليدوي المستمر.

العيوب:

التعقيد: يتطلب برمجة وصيانة متقدمة.

احتمالية حدوث أخطاء في النظام: قد تفشل الأنظمة الآلية أو تتطلب إعادة المعايرة.



12. سكتش







1. قدرة رفع عالية

الوصف: تتمتع الرافعات الجسرية المتحركة بالقدرة على رفع الأحمال الثقيلة، والتي تتجاوز في كثير من الأحيان قدرة أنواع أخرى من الرافعات.

الفائدة: مناسبة للتعامل مع العناصر الكبيرة والثقيلة والضخمة الشائعة في التصنيع والبناء والتخزين.

2. الاستخدام الفعّال للمساحة

الوصف: تعمل هذه الرافعات على طول الجزء العلوي من هيكل المبنى أو نظام السكك الحديدية، مما يؤدي إلى تحرير مساحة الأرضية.

الفائدة: زيادة مساحة العمل المتاحة ومساحات التخزين، مما يسمح باستخدام أكثر كفاءة للمرفق.

3. حركة متعددة الاستخدامات

الوصف: يمكن للرافعات المتحركة العلوية التحرك أفقياً (على طول المدرج) وعمودياً (على طول الرافعة).

الفائدة: توفر المرونة في تحديد موضع التحميل والتعامل معه، مما يجعل من السهل مناورة الأحمال داخل مساحة كبيرة.

4. تحسين السلامة

الوصف: تعمل الميزات مثل مفاتيح الحد، وحماية الحمل الزائد، وأجهزة الإنذار على تعزيز السلامة التشغيلية.

الفائدة: تقليل مخاطر الحوادث وتلف المعدات وإصابة العامل، مما يساهم في توفير بيئة عمل أكثر أمانًا.

5. الدقة والتحكم

الوصف: توفر أنظمة التحكم المتقدمة، بما في ذلك المعلقات، وجهاز التحكم عن بعد بالراديو، والتحكم التلقائي، التعامل الدقيق مع الأحمال.

الفائدة: تمكين تحديد المواقع بدقة وتحريك الأحمال، وهو أمر بالغ الأهمية للمهام التي تتطلب دقة عالية.

6. المتانة والموثوقية

الوصف: تم تصميم الرافعات المتحركة العلوية للعمليات الشاقة، وهي مصنوعة من مواد ومكونات قوية.

الفائدة: توفر موثوقية طويلة الأمد ووقت تعطل ضئيل، مما يقلل من تكاليف الصيانة ويعزز الإنتاجية.





1. التصنيع

خطوط التجميع: تُستخدم لنقل الأجزاء والمكونات الثقيلة على طول خطوط التجميع، مما يساعد في إنتاج وتجميع الآلات والمنتجات.

ورش الآلات: تسهل حركة الآلات الثقيلة والأجزاء والمواد الخام داخل بيئة ورشة الآلات.

2. التخزين والتوزيع

معالجة التخزين: نقل البضائع والمواد داخل المستودعات، بما في ذلك تكديس واسترجاع العناصر من الأرفف العالية.

تنفيذ الطلبات: المساعدة في اختيار العناصر ووضعها للشحن والاستلام، مما يحسن كفاءة معالجة الطلبات.

3. البناء

مناولة المواد: تستخدم لرفع ونقل مواد البناء، مثل عوارض الفولاذ، والألواح الخرسانية، ومعدات البناء، في مواقع البناء.

تركيب الهياكل: يساعد في تجميع وتركيب الهياكل والمكونات الكبيرة، بما في ذلك الجسور والمباني.

4. مصانع ومصانع الصلب

مناولة الصلب: نقل الكتل الفولاذية الثقيلة والسبائك واللفائف في جميع أنحاء المصنع، من الفرن إلى مصنع الدرفلة.

عمليات الصب: تساعد في التعامل مع ونقل المعدن المنصهر والمصبوبات أثناء عملية التصنيع.

5. أحواض بناء السفن

بناء السفن: يستخدم لرفع وتحديد موضع مكونات السفينة الكبيرة، مثل أقسام الهيكل والمحركات، أثناء بناء وإصلاح السفن.

التحميل والتفريغ: يسهل عملية تحميل وتفريغ البضائع والمعدات الثقيلة من السفن.

6. صناعة السيارات

تجميع المركبات: نقل الأجزاء والمكونات أثناء تجميع المركبات، بما في ذلك المحركات، والهيكل، وألواح الهيكل.

الصيانة والإصلاح: المساعدة في صيانة وإصلاح خطوط تجميع السيارات والآلات.





فحص المواد

فحص الجودة: يتم إجراء فحص صارم للجودة على المواد الخام المشتراة للتأكد من أنها تلبي متطلبات التصميم والمعايير الوطنية.

تخزين المواد: يتم تخزين المواد المؤهلة وفقًا للتصنيف لمنع التآكل أو التلف.

القطع والتشكيل

قطع الفولاذ: استخدم قطع البلازما أو القطع بالليزر أو القطع باللهب وغيرها من التقنيات لقطع الفولاذ وفقًا لحجم الرسم التصميمي.

معالجة التشكيل: تشكيل اللوحة الفولاذية من خلال الانحناء واللف واللحام وغيرها من العمليات لتصنيع العارضة الرئيسية والعارضة النهائية وأجزاء هيكلية أخرى.

اللحام

لحام المكونات: يتم لحام الأجزاء الفولاذية المقطوعة والمُشكَّلة في الهياكل الرئيسية مثل العارضة الرئيسية والعارضة النهائية والعربة. يجب التحكم في عملية اللحام بشكل صارم لضمان قوة الهيكل وجودة اللحام.

فحص اللحام: استخدم تقنية الاختبار غير المدمرة (مثل الاختبار بالموجات فوق الصوتية، الاختبار بالأشعة السينية) لفحص اللحامات للتأكد من عدم وجود شقوق أو عيوب أخرى.

التصنيع

التصنيع الدقيق: يتم إجراء التصنيع الدقيق على المكونات الرئيسية للرافعة، مثل مجموعات العجلات، ومقاعد المحمل، والبِكرات، وما إلى ذلك، لضمان دقة أبعادها وجودة سطحها.

تجميع الماكينة بالكامل

التجميع العام: على أساس التجميع المسبق، يتم تنفيذ التجميع الشامل للرافعة، بما في ذلك التثبيت النهائي للحزمة الرئيسية، والحزمة النهائية، وآلية الرفع، وآلية المشي، وما إلى ذلك.

التشغيل والاختبار

في ظل الظروف الديناميكية، يتم اختبار أداء تشغيل الرافعة، بما في ذلك اختبار الرفع والمشي والتوجيه والوظائف الأخرى. يتم فحص الحجم الإجمالي للرافعة الجسرية المجمعة للتأكد من أن جميع الأبعاد تلبي متطلبات التصميم.

الرش والمعالجة المضادة للتآكل

معالجة السطح إزالة الصدأ: إزالة الصدأ على سطح الرافعة، وتشمل الطرق الشائعة النفخ الرملي، والتخليل، وما إلى ذلك. رش البرايمر: رش برايمر مضاد للتآكل على السطح المعالج لمنع أكسدة المعدن والتآكل. رش الطبقة العلوية رش اللون: رش الطبقة العلوية وفقًا لمتطلبات العميل أو معايير الصناعة لإعطاء الرافعة تأثيرًا وقائيًا وزخرفيًا. وضع العلامات: بعد الرش، ضع علامة على معلومات تعريف الرافعة وفقًا للمواصفات، مثل الطراز والحمل المقدر وما إلى ذلك.

المصنع والتركيب

التعبئة والتغليف والنقل

حماية التغليف: قم بتغليف المكونات الرئيسية للرافعة بشكل وقائي لمنع التلف أثناء النقل. ترتيب النقل: وفقًا لحجم المعدات وظروف النقل، حدد طريقة النقل المناسبة لنقل الرافعة إلى موقع العميل.

القبول والتسليم

قبول العملاء

القبول في الموقع: يقوم العميل بإجراء القبول في الموقع للرافعة وفقًا لمتطلبات العقد والمواصفات الفنية للتحقق من أداء وجودة المعدات.

تصحيح المشكلة: إذا تم العثور على أي مشاكل، فيجب على الشركة المصنعة تصحيحها في الوقت المناسب لضمان تلبية المعدات لمتطلبات العميل بشكل كامل. التسليم والاستخدام تدريب التشغيل: تقوم الشركة المصنعة عادةً بتدريب مشغلي العميل للتأكد من قدرتهم على تشغيل الرافعة بشكل صحيح وآمن.







فحص المواد

فحص الجودة: يتم إجراء فحص صارم للجودة على المواد الخام المشتراة للتأكد من أنها تلبي متطلبات التصميم والمعايير الوطنية.

تخزين المواد: يتم تخزين المواد المؤهلة وفقًا للتصنيف لمنع التآكل أو التلف.

القطع والتشكيل

قطع الفولاذ: استخدم قطع البلازما أو القطع بالليزر أو القطع باللهب وغيرها من التقنيات لقطع الفولاذ وفقًا لحجم الرسم التصميمي.

معالجة التشكيل: تشكيل اللوحة الفولاذية من خلال الانحناء واللف واللحام وغيرها من العمليات لتصنيع العارضة الرئيسية والعارضة النهائية وأجزاء هيكلية أخرى.

اللحام

لحام المكونات: يتم لحام الأجزاء الفولاذية المقطوعة والمُشكَّلة في الهياكل الرئيسية مثل العارضة الرئيسية والعارضة النهائية والعربة. يجب التحكم في عملية اللحام بشكل صارم لضمان قوة الهيكل وجودة اللحام.

فحص اللحام: استخدم تقنية الاختبار غير المدمرة (مثل الاختبار بالموجات فوق الصوتية، الاختبار بالأشعة السينية) لفحص اللحامات للتأكد من عدم وجود شقوق أو عيوب أخرى.

التصنيع

التصنيع الدقيق: يتم إجراء التصنيع الدقيق على المكونات الرئيسية للرافعة، مثل مجموعات العجلات، ومقاعد المحمل، والبِكرات، وما إلى ذلك، لضمان دقة أبعادها وجودة سطحها.

تجميع الماكينة بالكامل

التجميع العام: على أساس التجميع المسبق، يتم تنفيذ التجميع الشامل للرافعة، بما في ذلك التثبيت النهائي للحزمة الرئيسية، والحزمة النهائية، وآلية الرفع، وآلية المشي، وما إلى ذلك.

التشغيل والاختبار

في ظل الظروف الديناميكية، يتم اختبار أداء تشغيل الرافعة، بما في ذلك اختبار الرفع والمشي والتوجيه والوظائف الأخرى. يتم فحص الحجم الإجمالي للرافعة الجسرية المجمعة للتأكد من أن جميع الأبعاد تلبي متطلبات التصميم.

الرش والمعالجة المضادة للتآكل

معالجة السطح إزالة الصدأ: إزالة الصدأ على سطح الرافعة، وتشمل الطرق الشائعة النفخ الرملي، والتخليل، وما إلى ذلك. رش البرايمر: رش برايمر مضاد للتآكل على السطح المعالج لمنع أكسدة المعدن والتآكل. رش الطبقة العلوية رش اللون: رش الطبقة العلوية وفقًا لمتطلبات العميل أو معايير الصناعة لإعطاء الرافعة تأثيرًا وقائيًا وزخرفيًا. وضع العلامات: بعد الرش، ضع علامة على معلومات تعريف الرافعة وفقًا للمواصفات، مثل الطراز والحمل المقدر وما إلى ذلك.

المصنع والتركيب

التعبئة والتغليف والنقل

حماية التغليف: قم بتغليف المكونات الرئيسية للرافعة بشكل وقائي لمنع التلف أثناء النقل. ترتيب النقل: وفقًا لحجم المعدات وظروف النقل، حدد طريقة النقل المناسبة لنقل الرافعة إلى موقع العميل.

القبول والتسليم

قبول العملاء

القبول في الموقع: يقوم العميل بإجراء القبول في الموقع للرافعة وفقًا لمتطلبات العقد والمواصفات الفنية للتحقق من أداء وجودة المعدات.

تصحيح المشكلة: إذا تم العثور على أي مشاكل، فيجب على الشركة المصنعة تصحيحها في الوقت المناسب لضمان تلبية المعدات لمتطلبات العميل بشكل كامل. التسليم والاستخدام تدريب التشغيل: تقوم الشركة المصنعة عادةً بتدريب مشغلي العميل للتأكد من قدرتهم على تشغيل الرافعة بشكل صحيح وآمن.

الوسم : رافعة جسرية متحركة، مصنعو وموردو ومصنع رافعات جسرية متحركة في الصين
