رافعة مع دلو البطلينوس



الرافعة مع دلو البطلينوس هي حل لرفع ومعالجة المواد عالية الكفاءة مصمم لتحميل المواد السائبة وتفريغها. يتم استخدامه على نطاق واسع في الموانئ ، وأحواض بناء السفن ، ومواقع البناء ، وعمليات التعدين ، والمرافق الصناعية للتعامل مع مواد مثل الرمال والحصى والفحم والحبوب والخردة والسلع السائبة الأخرى.

مزودًا بدلاء البطلينوس الدائم والعالي الأداء ، يضمن هذه الرافعة معالجة المواد السريعة والدقيقة والموثوقة ، وتحسين الكفاءة التشغيلية والإنتاجية.

يستخدم على نطاق واسع في الموانئ ، أحواض بناء السفن ، مواقع البناء ، صناعات التعدين ، ومحطات الطاقة للتعامل مع مواد مثل الرمال والحصى والفحم والحبوب والخردة المعدنية. مزودًا بدلاء البطلينوس الدائم والعالي الأداء ، يضمن هذا الرافعة التحميل الفعال والدقيق ، والتفريغ ، وتكديس المواد السائبة.

المكون الأساسي: المحرك ، المحرك ، العتاد
مكان المنشأ: خنان ، الصين
الضمان: 1year
الوزن (كجم): 2200 كجم
الفيديو المنتهية ولايته: المقدمة
تقرير اختبار الآلات: المقدمة
اسم المنتج: دلو علوي رافعة
الميزات: تطبيق على نطاق واسع في أماكن مختلفة
الطاقة: 380V 50Hz 3P أو حسب طلبك
المعيار: المعيار الصيني
واجب العمل: A6 ~ A8
أجهزة السلامة: حد التحميل الزائد ، مفتاح الحد ، إلخ

1.Main Beam

1) بناء الفولاذ عالي القوة: مصنوع من Q345B ، Q355B ، أو الصلب العالي الشد العالي للمتانة وقدرة الحمل.
2) التصميم الهيكلي المحسن: مصمم باستخدام تحليل العناصر المحدودة (FEA) لضمان قوة عالية مع انخفاض الوزن.
3) الطول والقدرة القابلة للتخصيص: متوفر بأطوال مختلفة وقدرات الحمل لتلبية الاحتياجات التشغيلية المختلفة.
4) طلاء مقاوم للتآكل: تحمي الطلاءات والعلاجات الخاصة من الظروف البيئية القاسية ، بما في ذلك البيئات البحرية والصناعية.
5) التكامل السلس: مصمم لاستيعاب الأنظمة الهيدروليكية والكهربائية والميكانيكية ، مما يضمن تشغيل سلس لدلو البطلينوس.





2. نظام

1) آلية رفع
نظام الرافعة: مدعوم من المحركات الكهربائية أو الهيدروليكية. يقدم سرعة رفع عالية وقوة سحب قوية للأحمال الثقيلة.
حبل الأسلاك والطبل: مصنوع من كابلات فولاذية عالية القوة للمتانة. تم التخلص منها حول أسطوانة مخبوزة لمنع انزلاق الحبل والارتداء.
2) رفع دلو البطلينوس والتحكم
نظام الحبل المزدوج أو الحبل المفرد: نظام الحبل المزدوج: يوفر استقرارًا أفضل والتحكم ، ويستخدم عادة في تفريغ السفن ورافعات الموانئ.
نظام الحبل المفرد: أبسط ويستخدم في رافعات سعة أصغر.
آلية الفتح والإغلاق: تتيح الأسطوانات الهيدروليكية أو المشغلات الكهربائية التحكم الدقيق في حركة الجرافة. وتتمكن من الاستيلاء على المواد السلس والمواد.



3.النقل

1) البناء عالي القوة-مصنوع من ألواح الصلب الملحومة أو هياكل من نوع الصندوق للمتانة وقدرة الحمل.
2) الآلات الدقيقة - يضمن محاذاة دقيقة للعجلات ووحدات القيادة للحركة السلسة.
3) نظام محرك أقراص متكامل - مزود بالمحركات وصناديق التروس والعجلات لتوفير حركة محكومة.
4) مقاومة مكافحة التآكل والتآكل-تعامل مع الطلاء المضاد للتشويش مدى الحياة الممتدة ، وخاصة في البيئات القاسية مثل الموانئ ومواقع التعدين.
5) آليات السلامة-تتميز أنظمة عازلة ، ومفاتيح الحد ، وأجهزة الاستشعار المضادة للالتصاق لمنع الحوادث.

4.Crane آلية السفر

1) نظام العجلات
عجلات فولاذية مزورة: مادة عالية القوة للمتانة والأحمال الثقيلة.
عجلات واحدة منخفضة أو مزدوجة المنقولة: يضمن حركة ناعمة على طول السكة.
محامل الدقة: يقلل الاحتكاك ويعزز عمر التشغيل.
2) نظام القيادة
المحركات الكهربائية أو الهيدروليكية: يوفر حركة محكومة وعزم دوران.
صندوق التروس ونقل: يحول طاقة المحرك للسرعة المحسنة وعزم الدوران.
محرك التردد المتغير (VFD): يتيح التسارع السلس والتباطؤ والتحكم في السرعة.
3) نظام السكك الحديدية والمسار
المسارات الثابتة أو المحمولة: تم تصميمها على أساس نوع الرافعة والاحتياجات التشغيلية.
نظام محاذاة السكك الحديدية: يضمن الحركة الدقيقة ويمنع انخفاض السلالات.
مواد مقاومة للارتداء: يزيد طول العمر في التطبيقات الشاقة.
4) نظام الكبح والسلامة
الفرامل الكهرومغناطيسية أو الهيدروليكية: يضمن التوقف الآمن وتحديد المواقع.
أجهزة استشعار مضادة للاكتساب: يمنع الحوادث في البيئات متعددة الرافعة.
مفاتيح الحد: توقف الرافعة في نقاط النهاية المحددة تلقائيًا.
امتصاص الصدمات والمخازن المؤقتة: يقلل من قوى التأثير عند الوصول إلى حدود السفر.

5.Trolley آلية السفر

1) إطار العربة: بنية فولاذية عالية القوة مصممة لتحمل الحمولة الديناميكية.
2) نظام العجلات: عجلات فولاذية مزورة لسعة الحمل العالية وعمر الخدمة الطويل.
3) نظام القيادة
محرك كهربائي: يوفر الطاقة لحركة العربة.
نظام التروس والنقل: يحول قوة المحرك إلى الحركة التي يتم التحكم فيها.
محرك التردد المتغير (VFD): يسمح بالتسارع السلس والتباطؤ وتعديل السرعة.

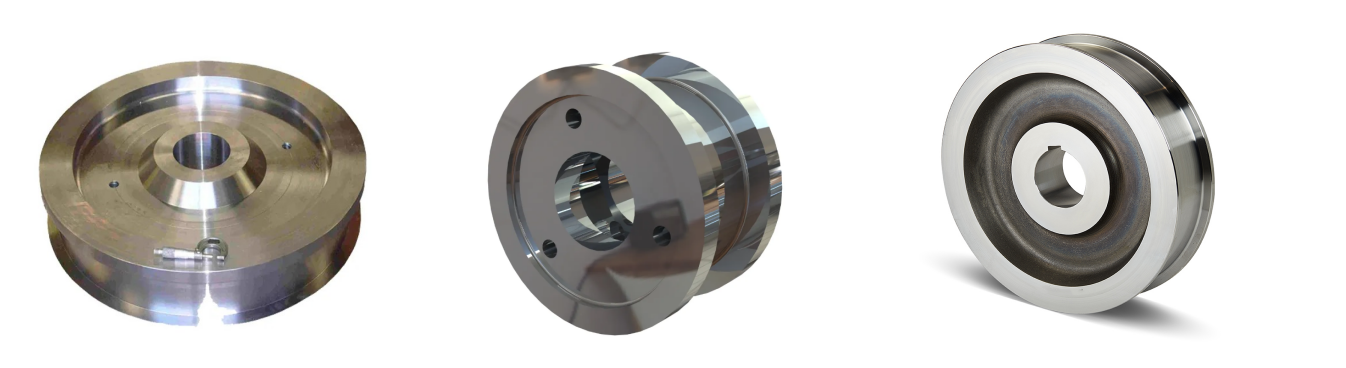

6. عجلة كران

1) العجلة المفردة: تستخدم لأنظمة السكك الحديدية الموجهة في رافعات الجسر والجسر.
2) العجلات المزدوجة المنقوقة: شائعة في الرافعات العامة والرافعات لمنع الخروج.
3) عجلات فقي مسطحة (بدون شفة): عادة ما تستخدم في الرافعات ذات الرافعات المرتبطة بالمطاط أو الزاحف.
4) عجلات مخصصة وخاصة: تصاميم مدببة أو منحنية للتطبيقات المتخصصة.

7. Crane الاستيلاء

1) الاستيلاء على البطلينوليكيين: تديرها أسطوانات هيدروليكية للتحكم الدقيق. يطلب إمدادات الطاقة الهيدروليكية من الرافعة أو مصدر خارجي.
2) الاستيلاء على البطلينوس الميكانيكي: يعمل مع نظام ثنائي الحبل أو أربعة حبل باستخدام آلية الرافعة الرافعة.
3) انتزاع electro-hydraulic clamshell: يجمع بين التحكم الهيدروليكي والطاقة الكهربائية للتشغيل السلس والفعال. المستخدمة في تفريغ السفن ، الرافعات ، ومرافق التعامل مع المواد.
4) قبضة قشر البرتقال (للمواد غير المنتظمة): مصممة للمعادن الخردة والنفايات والمواد السائبة غير المنتظمة.

8.motor

1) رفع المحرك (للرفع والخفض): محرك كهربائي عالي الطاقة مع نظام الكبح لرفع الحملات الثقيلة. تعمل على نظام دلو محلي هيدروليكي أو ميكانيكي. التحكم عبر محرك التردد المتغير (VFD) للتشغيل السلس.
الأنواع الشائعة: محرك سنجاب غير متزامن ، محرك دوران الجرح.
2) محرك السفر العربات (للحركة الأفقية): يحرك العربة ودلو البطلينوس على طول العارضة الرئيسية. الاستجابة السريعة السرعة مع تسارع سلس وتباطعي. مع صناديق التروس وعجلات القيادة للتحكم الدقيق.
الأنواع الشائعة: محرك التعريفي ثلاثي الطور ، محرك المؤازرة.
3) محرك السفر الرافعي (للحركة الطولية): تعمل على تشغيل العربات النهائية والعجلات المثبتة على السكك الحديدية لحركة الرافعة. مجهزة بفرامل ، ومفاتيح الحد ، وحماية الحمل الزائد.
4) المحرك الهيدروليكي (للاستيلاء على البطلينوليكيين): يستخدم في دلاء البطلينوس الكهربائية الهيدروليكية لتحسين التحكم في قبضة.

9.SOUND و SIDER SYSTER ومفتاح LIMIT

1) نظام إنذار الصوت والضوء
تم تصميم نظام إنذار الصوت والضوء لتنبيه الموظفين في منطقة عمل الرافعة حول المخاطر المحتملة أو الحركات أو حالات الطوارئ.
2) الحد من مفاتيح رافعة مع دلو البطلينوس
مفاتيح الحد هي الأجهزة الكهروميكانيكية التي تتحكم في حركات الرافعة وتقييدها لمنع الإفراط في السفر والتصادمات والعمليات غير الآمنة.

10. أجهزة السلامة

1) نظام حماية الحمل الزائد: يمنع الرافعة من رفع الأحمال التي تتجاوز عبء العمل الآمن (SWL).
2) محولات الحد: يمنع الإفراط في السفر ، والتصادمات ، والحركات غير الآمنة.
3) نظام مكافحة الاكتساب: يمنع التصادم بين الرافعات أو الهياكل في مساحات العمل المشتركة.
4) نظام إيقاف الطوارئ: يسمح للمشغل بإيقاف الرافعة على الفور في حالة الطوارئ.
5) إنذار سرعة الرياح (للرافعات الخارجية): يحمي الرافعة من العمل في رياح قوية يمكن أن تسبب عدم الاستقرار.

11. وضع Control

1) التحكم في القلادة (التحكم السلكي): يتحكم المشغل في الرافعة باستخدام وحدة تحكم قلادة سلكية متصلة بالرافعة. تستخدم بشكل عام للرافعات الصغيرة إلى المتوسطة حيث يحتاج المشغل إلى المشي بجانب الرافعة.
2) عنصر التحكم عن بعد اللاسلكي: يستخدم المشغل تردد راديو (RF) أو جهاز التحكم عن بُعد بلوتوث للتحكم في الرافعة من مسافة بعيدة.
3) مكافحة المقصورة (مقصورة المشغل): يجلس المشغل داخل مقصورة مرتفعة مرتفعة متصلة بـ crane.common في تفريغ السفن ، ورافعات الرافعات ، والرافعات الصناعية عالية السعة.
4) التحكم التلقائي وشبه الأوتوماتيكي: تعمل الرافعة باستخدام الحركات المبرمجة مسبقًا وأنظمة الأتمتة. المستخدمة في معالجة كبيرة عالية الكفاءة ، والمستودعات الآلية ، ومحطات المنافذ الذكية.

12.Sketch

1) كفاءة عالية في معالجة المواد السائبة
التحميل والتفريغ السريع - يمكن لدلو البطلينوس الحصول على كميات كبيرة من المواد في دورة واحدة ، مما يقلل من وقت المناولة.
2) معالجة المواد متعددة الاستخدامات
يعالج المواد المختلفة - مثالية للرمال والحصى والفحم والمعادن والأسمدة والحبوب والمعادن الخردة والمزيد.
3) زيادة السلامة وانخفاض نفايات المواد
يقلل من انسكاب المواد - يمنع التصميم المغلق لدلو البطلينوس فقدان المواد أثناء الرفع والنقل.
4) تصميم قوي ودائم
البناء الثقيل-بنيت مع الصلب عالي القوة لتحمل المواد الخشنة والخشبية.
5) صيانة فعالة من حيث التكلفة وانخفاض
انخفاض التكاليف التشغيلية - أقل مطلوبة العمالة ، ومعالجة المواد الفعالة تعني تكاليف أقل للطن.
6) أوضاع تشغيل متعددة
يمكن تشغيل يدوي أو شبه أوتوماتيكي أو تلقائي بالكامل-يدويًا أو عن بُعد أو مدمج في نظام آلي.

1. صناعة الميناء والصناعة البحرية
سفن التحميل والتفريغ - يتعامل بكفاءة من الفحم وخام الحديد والأسمدة والحبوب ومواد البناء من سفن الشحن.
2. التعدين والمحاجر
معالجة المواد الخام - يتحرك الحجر المكسور والرمل والحصى والخامات في مواقع التعدين.
3. صناعة البناء
التنقيب ورفع الأرض - يستخدم لحفر ورفع التربة والرمال والحصى في مواقع البناء.
4. مصانع الصلب والصناعة المعدنية
معالجة الخردة المعدنية - تحرك الحديد الخردة والصلب والألومنيوم إلى أفران ذوبان.
5. إدارة النفايات وإعادة التدوير
التعامل مع النفايات الصلبة - يرتفع وتحرك النفايات الصناعية والبلدية في مواقع التخلص.
6. محطات الطاقة وصناعة الكتلة الحيوية
معالجة الفحم في محطات الطاقة الحرارية - تغذي الفحم من المخزونات إلى أحزمة النقل لإنتاج الطاقة.

1. التصميم والهندسة
تحليل المتطلبات - تحديد قدرة الرافعة ، ارتفاع رفع ، امتداد ، دورة العمل ، والظروف البيئية.
التصميم الهيكلي - يقوم المهندسون بإنشاء نماذج ثلاثية الأبعاد ورسومات تقنية باستخدام برنامج CAD.
حسابات التحميل والإجهاد - تحليل العناصر المحدودة (FEA) يضمن السلامة الهيكلية والسلامة.
تصميم نظام الكهرباء والتحكم - خطط للمحرك والأسلاك و PLC والتحكم عن بُعد وميزات الأتمتة.
2. تحضير المواد والقطع
اختيار الصلب-يتم اختيار الفولاذ عالي الجودة Q235 أو Q345 أو سبيكة لهيكل الرافعة.
القطع والتشكيل - يتم استخدام قطع البلازما CNC أو قطع الليزر أو قطع اللهب لتشكيل ألواح الصلب.
معالجة الحافة - تحضير وتطحن الأجزاء الفولاذية للحام.
3. اللحام والتصنيع
لحام الهيكل الرئيسي - يقوم عمال اللحام بتجميع الشعاع الرئيسي ، والعربات النهائية ، وإطار العربة ، وجرافة الاستيلاء.
الاختبار غير المدمر (NDT)-اختبارات الموجات فوق الصوتية والأشعة السينية تحقق من عيوب اللحام.
علاج الإجهاد-يتم علاج الهيكل لإزالة الضغوط الداخلية.
4. المعالجة السطحية والمعالجة السطحية
Precision Machining - علبات التروس من CNC ، عجلات ، مهاوي ، ومقاطع السيارات.
الرمل - يزيل الصدأ والشوائب من الأسطح الفولاذية.
يتم تطبيق طلاء مكافحة التآكل-طلاء التمهيدي والبولي يوريثان لمقاومة الطقس.
5. مجموعة النظام الكهربائي
تثبيت محرك وعلبة التروس - يتم تثبيت محركات الرفع ومحركات السفر والمخفضات.
إعداد لوحة الأسلاك والتحكم - يتم تثبيت مكونات كهربائية مثل المقاولين والمحولات و PLCs ومفاتيح الحد.
أجهزة السلامة - محددات الحمل الزائد وأنظمة توقف الطوارئ وأجهزة الإنذار متصلة.
6. التجميع النهائي وتفتيش الجودة
مجموعة هيكل الرافعة - يتم تجميع الشعاع الرئيسي ، العربات النهائية ، العربة ، وجرافة الاستيلاء.
المحاذاة والمعايرة - يتم اختبار الرافعة للحركة السلسة وتوازن الحمل.
اختبار التحميل - اختبارات التحميل الثابتة والديناميكية تحقق من قدرة الرفع والأداء.
التفتيش النهائي - يقوم المهندسون بإجراء فحوصات السلامة والمتانة.
7. التغليف والتسليم
تفكيك النقل - يتم فصل المكونات الكبيرة لسهولة الشحن.
تدابير الوقاية من الصدأ - يتم طلاء الأجزاء بزيت واقية لمنع الصدأ.
عبوات آمنة - مكونات ثقيلة معبأة في إطارات فولاذية أو حالات خشبية.
الشحن الخدمات اللوجستية - يتم نقل الرافعات عبر الشاحنات أو الحاويات أو شركات النقل.
8. التثبيت والتكليف
التجميع في الموقع-يتم تثبيت الرافعة في منشأة العميل أو محطة المنفذ.
الاختبار والتعديلات - التعديلات النهائية على المحركات وأنظمة التحكم وأجهزة السلامة.
تدريب المشغل - يتلقى العملاء التدريب على التشغيل الآمن والصيانة.
دعم ما بعد البيع-الدعم الفني المستمر وخدمات قطع الغيار وخدمات الصيانة.



قامت الشركة بتثبيت منصة لإدارة المعدات الذكية ، وقامت بتركيب 310 مجموعة (مجموعات) من روبوتات المناولة واللحام. بعد الانتهاء من الخطة ، سيكون هناك أكثر من 500 مجموعة (مجموعات) ، وسيصل معدل شبكات المعدات إلى 95 ٪. تم استخدام 32 خطًا لحامًا ، ويتم التخطيط لتثبيت 50 ، وقد وصل معدل الأتمتة لخط الإنتاج بأكمله إلى 85 ٪.
