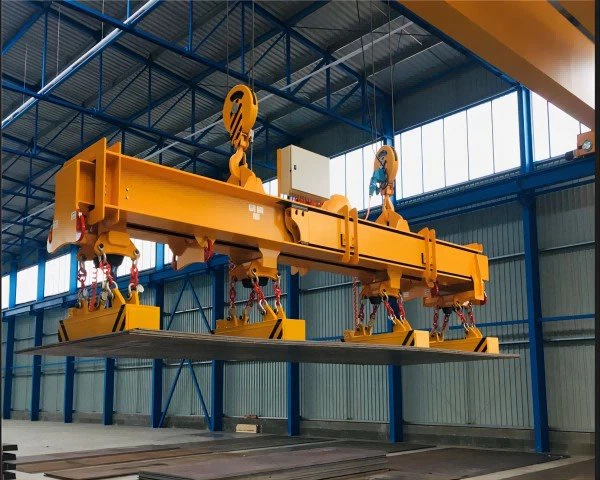

رافعة علوية كهرومغناطيسية مع شعاع ناقل دوار

يستخدم نظام الرفع الكهرومغناطيسي ملفًا كهربائيًا لإنشاء مجال مغناطيسي يجذب ويرفع المواد الحديدية. يمكن أن تتراوح قدرة الرفع للرافعة من بضعة أطنان إلى مئات الأطنان ، اعتمادًا على حجم الرافعة وتصميمها.



تسمح الحزمة الحاملة الدوارة للرافعة بتدوير ووضع الحمولة في أي اتجاه ، مما يجعلها أداة متعددة الاستخدامات لتحميل وتفريغ المواد. يمكن تدوير الحزمة الحاملة يدويًا أو تشغيلها بواسطة محرك كهربائي.



عادة ما يتم تركيب الرافعة على عارضة مدرج متصلة بهيكل المبنى. يمكن أن تتحرك الرافعة على طول المدرج على عجلات أو على نظام سكة حديد. يمكن للمشغل التحكم في حركة الرافعة من خلال جهاز تحكم معلق أو جهاز تحكم عن بعد لاسلكي.



بشكل عام ، تعتبر الرافعة العلوية الكهرومغناطيسية ذات الحزمة الحاملة الدوارة أداة قوية وفعالة للتعامل مع الأحمال الثقيلة في مجموعة من الإعدادات الصناعية.

• السعة: 5-800 / 50 طن
• طول الامتداد: 4-35 م
• ارتفاع الرفع: 3-50 م
• واجب العمل: A4، A5، A6، A7
• الجهد المحتدم: 220 فولت ~ 690 فولت ، 50-60 هرتز ، 3 ساعات تيار متردد
• درجة حرارة بيئة العمل: -25 درجة - زائد 50 درجة ، رطوبة نسبية أقل من أو تساوي 85 بالمائة
• وضع التحكم في الرافعة: التحكم في الأرضية / التحكم عن بعد / غرفة المقصورة





1. رافعة مجموعة كاملة

1) الرافعة العلوية الكهرومغناطيسية ذات الحزمة الحاملة الدوارة هي نوع من الرافعات المصممة للتعامل مع الأحمال الثقيلة باستخدام المغناطيسات الكهربائية. يتكون من جسر يمتد على قضبان ويدعمه شاحنات نهاية. يتم تشغيل الرافعة بواسطة كابينة تقع في أحد طرفي الجسر.

2) العارضة الحاملة الدوارة عبارة عن مرفق متخصص يمكن إضافته إلى الرافعة. إنه في الأساس شعاع دوار كبير مصمم لحمل العديد من المغناطيسات الكهربائية. يمكن أن تدور الحزمة 360 درجة ، مما يسمح بوضع المغناطيس على مساحة واسعة.

عندما تكون الرافعة قيد التشغيل ، يتم تنشيط المغناطيسات الكهربائية وتجذب المكونات الفولاذية للحمل. هذا يسمح للرافعة برفع وتحريك الأحمال الثقيلة بسهولة. تعمل الحزمة الحاملة الدوارة على تحسين وظائف الرافعة ، حيث تسمح بوضع المغناطيس بدقة في المكان المطلوب.

3) بشكل عام ، تعتبر الرافعة العلوية الكهرومغناطيسية ذات الحزمة الدوارة أداة متعددة الاستخدامات وفعالة للتعامل مع الأحمال الثقيلة في الإعدادات الصناعية. يستخدم بشكل شائع في مصانع الصلب والمسابك والصناعات الثقيلة الأخرى.



2. العارضة الرئيسية

1) العوارض الرئيسية للرافعة الكهرومغناطيسية هي الهياكل الحاملة الرئيسية للرافعات العلوية الكهرومغناطيسية. إنهم مسؤولون عن حمل وزن الرافعة بالكامل ، بما في ذلك الرافعة والعربة والحمولة التي يتم رفعها. عادة ما يتم بناء هذه العوارض الرئيسية من الفولاذ وتأتي بأشكال وأحجام مختلفة حسب المتطلبات المحددة للرافعة.

2) إحدى الميزات الفريدة للعوارض الرئيسية للرافعة الكهرومغناطيسية هي القدرة على دمج نظام كهرومغناطيسي يسمح للرافعة برفع وحمل المواد المغناطيسية. عندما يمر تيار كهربائي عبر النظام الكهرومغناطيسي ، يتولد مجال مغناطيسي يجذب المادة المغناطيسية الحديدية التي يتم رفعها. هذه التقنية مفيدة بشكل خاص في رفع الأشياء الفولاذية أو الحديدية الثقيلة التي يصعب التعامل معها يدويًا.

3) عادة ما يتم تركيب النظام الكهرومغناطيسي على العوارض الرئيسية ، ويمكن تعديل قوة المجال المغناطيسي حسب الحاجة لاستيعاب أنواع مختلفة من الأحمال. عندما يتم إيقاف تشغيل المغناطيس ، تتبدد قوته المغناطيسية ، ويتم تحرير المادة التي يتم رفعها.

4) بشكل عام ، تعتبر العوارض الرئيسية للرافعة الكهرومغناطيسية مكونات مهمة للرافعة ، مما يمكنها من رفع وتحريك الأحمال الثقيلة بأمان وكفاءة.



3. نظام الرفع

1) الرافعة العلوية الكهرومغناطيسية بنظام رفع الحزمة الحاملة الدوارة هي نوع من الرافعات التي تستخدم نظامًا كهرومغناطيسيًا لرفع وتحريك الأشياء الثقيلة. يتم تثبيت الرافعة على هيكل علوي ، وتتكون آلية الرفع من شعاع ناقل دوار يدور حول محور مركزي.

2) يعمل نظام الرفع الكهرومغناطيسي عن طريق تطبيق مجال مغناطيسي قوي على مادة حديدية ، مما يخلق قوة رفع. تعتمد قدرة الرفع على قوة المجال المغناطيسي وحجم الجسم الذي يتم رفعه.

3) يسمح نظام رفع الحزمة الحاملة الدوارة للرافعة بالدوران في اتجاهات متعددة ، مما يجعلها أكثر مرونة وكفاءة في التعامل مع الأحمال الثقيلة. يمكن للرافعة رفع وتحريك الأشياء في أي اتجاه ، مما يجعلها مثالية للاستخدام في المصانع والمستودعات وأحواض بناء السفن.

4) بشكل عام ، الرافعة العلوية الكهرومغناطيسية بنظام رفع الحزمة الحاملة الدوارة هي أداة قوية ومتعددة الاستخدامات لرفع الأحمال الثقيلة في الإعدادات الصناعية.

4. نهاية العربات

1) الرافعة العلوية الكهرومغناطيسية هي نوع من الرافعات التي تستخدم مغناطيسًا كهربائيًا لالتقاط وتحريك الأحمال الثقيلة. عربات النهاية هي أجزاء الرافعة التي تدعم الجسر وتسمح له بالتحرك على طول القضبان. تدعم العربات النهائية أيضًا مجموعة الرافعة والعربة ، مما يسمح للرافعة بتحريك الحمولة من جانب إلى آخر وأعلى وأسفل.

2) تم تصميم عربات نهاية الرافعة العلوية الكهرومغناطيسية خصيصًا للعمل مع الرافعات الكهرومغناطيسية. عادة ما تكون مصنوعة من الفولاذ شديد التحمل ومصممة لتحمل الوزن والضغط الناجم عن نقل الأحمال الثقيلة. غالبًا ما تكون العربات النهائية مزودة بعجلات تسمح للرافعة بالتحرك على طول القضبان بسلاسة وسهولة.

3) تتمثل إحدى الفوائد الرئيسية للعربات الطرفية للرافعات الكهرومغناطيسية في قدرتها على العمل مع مجموعة متنوعة من الأحمال المختلفة. نظرًا لإمكانية تشغيل وإيقاف المغناطيس الكهربائي ، يمكن للرافعة التقاط وتحريك الأحمال ذات الأحجام والأشكال المختلفة. هذا يجعل الرافعة متعددة الاستخدامات ومفيدة في مجموعة متنوعة من الصناعات المختلفة.

4) بشكل عام ، تعتبر عربات نهاية الرافعة الكهرومغناطيسية عنصرًا أساسيًا في أي رافعة كهرومغناطيسية. إنها توفر الدعم والتنقل اللازمين للرافعة لتحريك الأحمال الثقيلة بكفاءة وأمان.



5. آلية حركة الرافعة

1) شعاع ناقل دوار آلية حركة الرافعة العلوية الكهرومغناطيسية تشير إلى نظام الحركة للرافعة الصناعية التي تشتمل على شعاع ناقل دوار ونظام رفع كهرومغناطيسي. تم تصميم الرافعة لتعمل في تكوين علوي ، مما يسمح لها بنقل الأحمال الثقيلة أفقيًا وعموديًا فوق موقع العمل.

2) العارضة الحاملة الدوارة عبارة عن مكون هيكلي للرافعة تدور أفقيًا على مجموعة من المحامل ، مما يسمح للرافعة بوضع الحمل في الموقع المطلوب. يستخدم نظام الرفع الكهرومغناطيسي مغناطيسًا كهربائيًا لإنشاء قوة مغناطيسية قوية يمكنها تعليق الحمل ، مما يسمح بتحريكه في جميع أنحاء موقع العمل بسهولة.

3) تتكون آلية حركة الرافعة عادةً من عربة أو عربة تتحرك على طول مجموعة من القضبان ، مما يسمح للرافعة بالتحرك أفقيًا. يتم توصيل العربة بالحزمة الحاملة ، مما يسمح للرافعة بتحريك الحمولة في اتجاهات مختلفة ، مثل لأعلى ولأسفل أو من جانب إلى جانب.

4) بشكل عام ، فإن آلية الحركة للرافعة العلوية الكهرومغناطيسية ذات الحزمة الحاملة الدوارة هي أداة متعددة الاستخدامات ومفيدة للغاية للعديد من الصناعات. إن قدرتها على نقل الأحمال الثقيلة بأمان وكفاءة تجعلها جزءًا أساسيًا من العديد من عمليات التصنيع والبناء.



6. عجلة رافعة

1) تصنع عجلة الرافعة العلوية المزورة عادةً عن طريق تسخين قطعة من المعدن ، مثل الصلب ، إلى درجة حرارة عالية وطرقها وتشكيلها في شكل العجلة المطلوب. ثم يتم تبريد العجلة وتقويتها من خلال عملية تسمى التبريد. تعد مراقبة الجودة والاختبار مكونات مهمة في عملية التصنيع لضمان أن تكون عجلة الرافعة قوية ومتينة بدرجة كافية لتحمل الأحمال الثقيلة والضغوط التي يتم وضعها عليها أثناء التشغيل.

2) عادة ما تكون عجلات الرافعة مصنوعة من الصلب المصبوب أو المطروق وهي مصممة للتشغيل على قضبان مثبتة على قمة المدرج أو الجسر. يتم تشغيل العجلات باستخدام محرك أو آلية دفع تروس لتحريك الرافعة على طول المدرج أو الجسر.



7. شعاع الناقل الدوارة والمغناطيس الكهربائي

1) الرافعة العلوية الكهرومغناطيسية هي نوع من الرافعات التي تستخدم مغناطيسًا كهربائيًا لرفع وتحريك المواد الثقيلة. تتكون الرافعة من هيكل يمتد عبر منطقة العمل ، عادة داخل منشأة التصنيع أو المستودع ، ويتحرك على طول نظام السكك الحديدية. يتم تشغيل الرافعة بالكهرباء ويتم التحكم فيها بواسطة عامل يمكنه تحريك الرافعة للأمام والخلف ، ورفع الحمل وخفضه ، وتدوير الحمل.

2) الحزمة الحاملة الدوارة هي جزء من الرافعة تدور وتتصل بالمغناطيس الكهربائي. إنه مصمم لتثبيت الحمولة ونقلها بأمان في مكانها. العارضة الحاملة الدوارة مصنوعة من الفولاذ شديد التحمل لضمان سلامة الحمولة والأشخاص المحيطين بها.

3) المغناطيس الكهربائي هو عنصر حاسم في الرافعة الكهرومغناطيسية العلوية. يتكون من قلب مصنوع من مادة حديدية ، عادةً من الحديد ، ولفائف من الأسلاك ملفوفة حول القلب. يتم توصيل الملف بمصدر طاقة كهربائية ، والذي يولد مجالًا مغناطيسيًا عندما يتدفق التيار عبر السلك. يمكن التحكم في قوة المجال المغناطيسي عن طريق ضبط التدفق الحالي ، والذي يتحكم في قوة الرفع للمغناطيس.

4) عند تشغيل المغناطيس الكهربائي ، يجذب المجال المغناطيسي المواد الحديدية ، مثل الحديد أو الفولاذ. يمكن رفع المغناطيس وتحريكه بواسطة الرافعة لنقل الحمولة إلى وجهتها. بمجرد وضع المادة في مكانها ، يمكن إيقاف تشغيل المغناطيس ، وإطلاق المادة والسماح لمشغل الرافعة بالانتقال إلى المهمة التالية.

5) بشكل عام ، تعتبر الرافعة العلوية الكهرومغناطيسية أداة متينة وفعالة يمكنها التعامل مع الأحمال الثقيلة بسهولة. إن قدرتها على رفع ونقل المواد الحديدية تجعلها خيارًا مثاليًا لمرافق التصنيع والتخزين التي تنقل المواد الخام والمنتجات النهائية بانتظام.



8. المحرك

محرك الرافعة العلوية الكهرومغناطيسية ذو الحزمة الدوارة هو نوع من المحركات تم تصميمه لتشغيل رافعة علوية تستخدم شعاع ناقل دوار ونظامًا كهرومغناطيسيًا لرفع وتحريك الأحمال الثقيلة. يستخدم هذا المحرك عادةً في البيئات الصناعية مثل مصانع التصنيع والمستودعات ومواقع البناء حيث يلزم رفع الأحمال الثقيلة ونقلها بسرعة وكفاءة. تسمح الحزمة الحاملة الدوارة للرافعة بالدوران والدوران المحوري ، مما يسهل المناورة في المساحات الضيقة. يستخدم النظام الكهرومغناطيسي المجالات المغناطيسية لرفع وتحريك الحمولة ، مما يسمح بتحديد المواقع والتحكم بدقة. غالبًا ما يتم اختيار هذا النوع من المحركات بسبب متانته وموثوقيته وقدرته على التعامل مع الأحمال الثقيلة بسهولة.



9. نظام إنذار الصوت والضوء ومفتاح الحد وأجزاء السلامة

1) سيتم تجهيز كل رافعة بنظام إنذار صوتي وضوئي وبالتالي فهي وسيلة فعالة للحفاظ على سلامة الناس في حالات الطوارئ. من المهم التأكد من أن النظام يتم اختباره وصيانته بانتظام للتأكد من أنه في حالة عمل جيدة.

2) يمكن استخدام مفتاح الحد على نطاق واسع في التحكم ثلاثي الأبعاد والحد من السفر لآلات الرفع ، ويمكنه حماية الرافعة.



10. وضع التحكم



11. رسم







1. قدرة رفع عالية:يمكن للرافعة العلوية الكهرومغناطيسية ذات العارضة الدوارة رفع الأحمال الثقيلة بسهولة وكفاءة.

2. المرونة:توفر الرافعة مرونة في مناورة الأحمال الثقيلة في أي اتجاه ، مما يجعلها مناسبة لمجموعة واسعة من التطبيقات.

3. السرعة:الرافعة قادرة على نقل الأحمال بسرعات عالية مما يساعد على زيادة الإنتاجية وتقليل وقت التوقف عن العمل.

4. السلامة:تم تصميم الرافعة لتعمل بأمان ، مع ميزات مثل الحماية من التحميل الزائد ، وأنظمة منع الانزلاق ، وأزرار التوقف في حالات الطوارئ.

5. فعالة من حيث التكلفة: يقلل استخدام التكنولوجيا الكهرومغناطيسية من الحاجة إلى معدات الرفع الإضافية ، مما يساعد على خفض التكاليف.

6. تحديد المواقع بدقة: توفر الرافعة تحديدًا دقيقًا للأحمال الثقيلة ، مما يجعلها مثالية للتطبيقات التي تتطلب وضعًا دقيقًا للمواد.

7. صيانة منخفضة:الرافعة منخفضة الصيانة ، وتحتوي على أجزاء متحركة أقل من أنواع الرافعات الأخرى ، مما يقلل من الحاجة إلى الإصلاح والصيانة المنتظمين.

8. صديقة للبيئة:الرافعة تعمل بالكهرباء ، مما يجعلها صديقة للبيئة مقارنة بالرافعات التي تستخدم البنزين أو وقود الديزل.

9. زيادة الكفاءة:يتيح استخدام التكنولوجيا الكهرومغناطيسية للرافعة رفع وتحريك الأحمال بكفاءة أكبر من الأنواع الأخرى من الرافعات.

10- متطلبات العمالة المخفضة:تعمل الميزات المتقدمة للرافعة على تقليل الحاجة إلى العمالة اليدوية ، مما يجعلها مثالية للتطبيقات التي تكون فيها تكاليف العمالة مرتفعة.





تستخدم الرافعات العلوية الكهرومغناطيسية ذات الحزمة الحاملة الدوارة في مجموعة متنوعة من الصناعات لمناولة المواد وتطبيقات الرفع. فيما يلي بعض التطبيقات الشائعة لهذه الرافعات:



1. مصانع الصلب:تُستخدم الرافعات العلوية الكهرومغناطيسية ذات العارضة الحاملة الدوارة بشكل شائع في صناعة الصلب لنقل الملفات والألواح الفولاذية الكبيرة والمواد الثقيلة الأخرى.

2 - الموانئ والمرافئ:تستخدم هذه الرافعات لتحميل وتفريغ البضائع من السفن وكذلك لنقل الحاويات والمعدات الثقيلة الأخرى حول الميناء.

3 - مواقع البناء:تستخدم الرافعات العلوية الكهرومغناطيسية ذات العارضة الحاملة الدوارة في مواقع البناء لرفع العوارض الفولاذية الكبيرة والكتل الخرسانية ومواد البناء الثقيلة الأخرى.

4. تصنيع السيارات:تستخدم هذه الرافعات في صناعة السيارات لنقل قطع غيار السيارات والمحركات حول أرض المصنع.

5. التعدين:تستخدم الرافعات العلوية الكهرومغناطيسية ذات الحزمة الحاملة الدوارة في عمليات التعدين لنقل المعدات والمواد الثقيلة مثل الصخور والخام والفحم.



بشكل عام ، تعتبر هذه الرافعات مثالية لأي تطبيق يتطلب رفع الأحمال الثقيلة ومناولة المواد. إنها فعالة وآمنة ويمكنها التعامل مع حمولات تصل إلى عدة أطنان.





يتضمن إجراء الإنتاج للرافعة العلوية الكهرومغناطيسية ذات الحزمة الحاملة الدوارة الخطوات التالية:



1. التصميم والهندسة:تتمثل الخطوة الأولى في تصميم الرافعة وهندستها وفقًا لمتطلبات العميل وقيود الموقع.

2. تصنيع المكونات:بمجرد الانتهاء من التصميم ، يتم تصنيع المكونات الفردية للرافعة ، مثل العوارض والعربات والمحركات وعلب التروس والمكابح والرافعات ، وفقًا للمواصفات.

3. تجميع المكونات:ثم يتم تجميع المكونات المصنعة معًا وفقًا للتصميم لتشكيل الهيكل الرئيسي للرافعة.

4. التركيبات الكهربائية والميكانيكية:يتم تركيب وتوصيل الأنظمة الكهربائية والميكانيكية للرافعة ، بما في ذلك مصدر الطاقة ، ولوحات التحكم ، وأجهزة الاستشعار ، وأجهزة السلامة.

5. الاختبار والتكليف:بعد تجميع الرافعة بالكامل ، تخضع لاختبارات صارمة للتأكد من أن جميع أنظمتها تعمل بشكل صحيح وتعمل جنبًا إلى جنب مع بعضها البعض. بمجرد اكتمال الاختبار ، يتم تشغيل الرافعة وتسليمها إلى العميل.

6. الصيانة والخدمة:تتطلب الرافعة صيانة وخدمة دورية لضمان بقائها عاملة وآمنة للاستخدام. يمكن للعميل إشراك الشركة المصنعة أو مزود خدمة تابع لجهة خارجية لخدمات الصيانة والإصلاح.
