رافعة متحركة علوية



1. رافعة الجسر المتحركة هي نوع من معدات الرفع المستخدمة على نطاق واسع في الإنتاج الصناعي. وهي تتكون بشكل أساسي من الجسر وآلية تشغيل العربة والعربة والمعدات الكهربائية والخطاف وما إلى ذلك، وعادة ما تستخدم في المناولة والتحميل والتفريغ ونقل مختلف الأشياء الثقيلة في الورش أو المستودعات أو الأرصفة.

2.تتبنى رافعة النقل العلوية هوك جسرًا فولاذيًا يتمتع بقوة وصلابة جيدتين ويمكنه تحمل الأحمال الكبيرة والعمليات المتكررة. من خلال التعاون بين العربة الكهربائية وآلية تشغيل العربة، يمكن للرافعة التحرك بحرية في الاتجاهين الأفقي والرأسي، والعملية مريحة ودقيقة. مجهزة بأجهزة أمان مختلفة، مثل حماية الحمل الزائد، ومفتاح الحد، والتوقف في حالات الطوارئ، وما إلى ذلك، لضمان السلامة أثناء التشغيل.

3. يتم استخدام رافعة السفر العلوية هوك لنقل قطع العمل الكبيرة، وأجزاء التجميع، وما إلى ذلك، لتكديس ونقل المواد، لتحميل وتفريغ البضائع، ولحمل الأشياء الثقيلة مثل الفولاذ والمسبوكات.

4. أصبحت رافعة السفر العلوية هوك من معدات الرفع التي لا غنى عنها في العديد من الصناعات بكفاءتها العالية وموثوقيتها، مما يمكن أن يحسن بشكل كبير من كفاءة الإنتاج والسلامة.

أقصى ارتفاع للرفع: 30 متر

الوزن (كجم):4500 كجم

أقصى حمولة رفع: 3 طن

المدى:7.5-22.5

واجب العمل: A4

السعة: 3 طن 5 طن 10 طن 15 طن 20 طن

1. الشعاع الرئيسي

1. العارضة الرئيسية لرافعة النقل العلوية The Hook هي أحد المكونات الهيكلية الرئيسية للرافعة. فهي تدعم وزن وحمل الرافعة بأكملها وتوفر مسارًا للجري للعربة والخطاف. عادةً ما تكون العارضة الرئيسية مصنوعة من الفولاذ عالي القوة لضمان استقرار الرافعة وسلامتها عند حمل الأشياء الثقيلة.

2. الخصائص البنيوية للعارضة الرئيسية لرافعة The Hook العلوية المتحركة هي هيكل على شكل صندوق أو هيكل على شكل حرف I. هيكل على شكل صندوق: عادة ما يعتمد العارضة الرئيسية على تصميم هيكل على شكل صندوق، يتكون من ألواح تغطية علوية وسفلية وألواح جانبية وأقسام. يوفر هذا التصميم قوة وصلابة عالية ويمكنه تحمل الانحناء الكبير ولحظات الالتواء. هيكل على شكل حرف I: يتكون العارضة الرئيسية على شكل حرف I من ألواح شفة علوية وسفلية وألواح شبكية، وله مقاومة جيدة للانحناء وهيكل بسيط نسبيًا ووزن خفيف.

العارضة الرئيسية هي الهيكل الأساسي لتحمل الأحمال في رافعة The Hook العلوية المتحركة. يؤثر تصميمها وتصنيعها بشكل مباشر على قدرة تحمل الأحمال واستقرار التشغيل وعمر خدمة الرافعة. يمكن أن يضمن تصميم العارضة الرئيسية عالي الجودة أن الرافعة لا تزال قادرة على العمل بأمان وسلاسة في ظل ظروف التحميل الثقيلة، مع إطالة عمر خدمة المعدات.

نظام الرفع

إن نظام الرفع الخاص برافعة The Hook العلوية المتحركة هو الجزء الوظيفي الأساسي لمعدات الرافعة بأكملها، وهو المسؤول عن رفع وخفض وتحريك الأشياء الثقيلة إلى الموضع المحدد. يؤثر تصميم وأداء هذا النظام بشكل مباشر على كفاءة الرافعة وسلامتها.

2. يتكون نظام الرفع بشكل أساسي من المكونات التالية: الرافعة (الرافعة)، الحبل السلكي أو السلسلة، المحرك، نظام الفرامل، نظام التحكم، البكرة وجهاز التوجيه.

3. وظائف ومزايا نظام الرفع لرافعة السفر العلوية The Hook يمكن للتحكم الدقيق في نظام الرفع تحقيق رفع دقيق وتحديد موضع للأشياء الثقيلة عن طريق ضبط سرعة واتجاه المحرك. إن الجمع بين الحبل السلكي وكتلة البكرة يجعل نظام الرفع أكثر توفيرًا للعمالة عند رفع الأشياء الثقيلة، ومجهز بتدابير حماية سلامة متعددة لضمان سلامة الأفراد والمعدات أثناء التشغيل. نظرًا لأن نظام الرفع يتعامل غالبًا مع الأحمال الثقيلة، يتم اختيار جميع المكونات وتصنيعها بدقة بعمليات لضمان استقرارها وموثوقيتها تحت الأحمال العالية طويلة الأمد.

4. يتميز نظام الرفع الخاص برافعة The Hook المتحركة العلوية بتصميم صارم وأداء متفوق. ويمكنه تلبية احتياجات مناولة الأشياء الثقيلة في سيناريوهات صناعية مختلفة وهو الضمان الأساسي للرافعة لتحقيق التشغيل الفعال.





















شعاع النهاية

العارضة النهائية لرافعة الجسر المعلقة من شركة The Hook هي أحد المكونات الهيكلية الرئيسية التي تربط العارضة الرئيسية بالمسار، وتلعب دور دعم وتحريك الجسر. توجد العارضة النهائية عادةً عند طرفي الرافعة، وهي تشكل مع العارضة الرئيسية هيكل الجسر بالكامل، وتتصل بالمسار من خلال العجلات، بحيث يمكن للرافعة التحرك جانبيًا على طول المسار.

الوظيفة الرئيسية للعارضة النهائية لرافعة The Hook العلوية المتحركة هي دعم العارضة الرئيسية للرافعة، وتوزيع وزن وحمل الجسر بالتساوي على المسار من خلال العجلات لضمان قدرة الرافعة على التحرك بسلاسة. تعتمد العارضة النهائية بشكل عام على هيكل صندوقي أو هيكل على شكل حرف I، وتكون المادة عادةً من الفولاذ عالي القوة لضمان القوة والصلابة الكافية عند تحمل الأحمال. يأخذ تصميم العارضة النهائية في الاعتبار التوزيع المتوازن للوزن لتقليل الانحناء وتشوه الجسر بأكمله. عادةً، يتم توفير لوحة ضلع تقوية في العارضة النهائية لتحسين صلابة الهيكل بشكل أكبر.

3. إن العارضة الطرفية لرافعة الجسر المعلقة The Hook هي جزء لا غنى عنه من رافعة الجسر المعلقة، ويؤثر تصميمها وجودتها بشكل مباشر على استقرار التشغيل وسلامة الرافعة. إن تصميم العارضة الطرفية عالي الجودة لا يحسن كفاءة تشغيل الرافعة فحسب، بل يطيل أيضًا عمر خدمة المعدات ويقلل من تكاليف الصيانة. أثناء الاستخدام، فإن صيانة العارضة الطرفية والعناية بها أمر مهم بنفس القدر. يمكن للفحص والتزييت المنتظمين للعجلات وآليات السفر أن يمنع التآكل والفشل بشكل فعال ويضمن التشغيل الطبيعي للرافعة.























آلية حركة الرافعة

1. تشير آلية حركة الرافعة في الرافعة العلوية المتحركة من نوع The Hook إلى نظام يتحرك فيه جسر الرافعة (بما في ذلك العارضة الرئيسية والعارضة النهائية) على طول المسار المثبت في المصنع أو الورشة. يتيح هذا النظام للرافعة التحرك بشكل جانبي بمرونة في منطقة عمل واسعة، وبالتالي رفع ونقل الأشياء الثقيلة إلى موقع محدد.



2. عادة ما يتم تشغيل آلية تحريك الرافعة بواسطة محرك كهربائي. ينقل المحرك الطاقة إلى العجلات من خلال جهاز نقل (مثل المخفض) لتحريك الجسر على طول المسار. تحدد قوة المحرك سرعة التشغيل وسعة التحميل للرافعة.

3. عادة ما يتم دمج نظام التحكم في آلية حركة الرافعة مع نظام التحكم الكهربائي للرافعة بأكملها. من خلال وحدة التحكم، يمكن للمشغل التحكم بدقة في سرعة التشغيل والاتجاه وموضع توقف العربة. عادة ما تكون أنظمة تشغيل العربات الحديثة مجهزة بمحولات تردد، والتي يمكن أن تحقق بدء التشغيل والكبح بشكل أكثر سلاسة، وتوفير أفضل للطاقة.

4. تتيح آلية حركة الرافعة للرافعة التحرك جانبيًا في منطقة عمل واسعة، وبالتالي تغطية نطاق عمل أكبر، مما يزيد من مرونة وكفاءة تشغيل الرافعة. من خلال تصميم ناقل الحركة المعقول ووضع المسار الدقيق، يمكن لنظام تشغيل العربة تحقيق تشغيل سلس وخالٍ من الصدمات، وتقليل تآكل المعدات والاهتزاز، وتحسين راحة وسلامة التشغيل. بالتزامن مع نظام التحكم في الرافعة، يمكن لنظام تشغيل العربة تحقيق تحديد المواقع الدقيق، مما يضمن وصول الأشياء الثقيلة بدقة إلى الموقع المحدد، خاصة في المواقف التي تتطلب عمليات عالية الدقة، مثل خطوط التجميع أو إدارة المستودعات.

5. تلعب آلية حركة الرافعة دورًا حيويًا في رافعة النقل العلوية Hook، مما يضمن أن الرافعة يمكنها إكمال مهام التعامل مع الأشياء الثقيلة المختلفة بكفاءة وأمان. يمكن لتصميم نظام تشغيل وصيانة العربة عالي الجودة أن يطيل بشكل كبير من عمر خدمة الرافعة ويقلل من تكاليف التشغيل.



آلية سفر العربة

1. آلية حركة العربة في رافعة النقل العلوية Hook هي أحد الأجزاء الرئيسية للرافعة. فهي تمكن الخطاف من التحرك على طول العارضة الرئيسية لتحقيق تحديد المواقع والتعامل الدقيق مع الأشياء الثقيلة. يؤثر تصميم نظام تشغيل العربة بشكل مباشر على مرونة التشغيل والدقة والسلامة للرافعة.

2. آلية حركة العربة تمكن الخطاف من التحرك بحرية على طول العارضة الرئيسية، مما يزيد من تغطية العمل ومرونة التشغيل للرافعة. من خلال نظام تحكم متطور، يمكن لآلية حركة العربة تحقيق التحكم الدقيق في موضع الأشياء الثقيلة، مما يضمن عمليات عالية الدقة في عمليات التجميع والمناولة والتكديس. آلية حركة العربة مجهزة بأجهزة أمان متعددة مثل الفرامل ومفاتيح الحد وأجهزة منع الانحراف لضمان السلامة أثناء التشغيل والحد من وقوع الحوادث. يركز تصميم أنظمة تشغيل العربات الحديثة على الكفاءة العالية وتوفير الطاقة. يجعل تطبيق تقنية محرك التردد المتغير بدء وإيقاف العربة أكثر سلاسة، ويطيل عمر خدمة المعدات بشكل فعال، ويقلل من استهلاك الطاقة.

3. تلعب آلية سفر العربة دورًا حيويًا في رافعة السفر العلوية Hook ، مما يضمن إمكانية نقل الأشياء الثقيلة ووضعها بأمان وسلاسة ودقة ضمن النطاق المحدد ، وهو ضمان مهم للتشغيل الفعال للرافعة.

عجلة الرافعة

1. تعتبر عجلات الرافعة المتحركة العلوية من The Hook من المكونات الرئيسية في نظام تشغيل الرافعة، وتستخدم بشكل أساسي لدعم وزن الرافعة بالكامل وتمكينها من التحرك على طول المسار. يؤثر تصميم وجودة العجلات بشكل مباشر على سلاسة تشغيل الرافعة ومتانتها وسلامتها.

2. عادة ما تكون عجلات رافعة السفر العلوية The Hook مصنوعة من فولاذ عالي القوة، ويتم تبريد السطح وتلطيفه لتحسين صلابته ومقاومته للتآكل. بالنسبة للرافعات التي تحمل أحمالًا أكبر، قد تستخدم العجلات أيضًا الفولاذ السبائكي أو مواد خاصة أخرى لتعزيز أدائها. تم تصميم جزء حافة العجلة ليكون أكثر سمكًا لتحمل الضغط العالي والتآكل أثناء الاستخدام طويل الأمد. التصميم الهيكلي: عادةً ما يكون تصميم العجلة عبارة عن هيكل عجلة واحدة، وهناك أيضًا هيكل عجلة مزدوجة لزيادة مساحة التلامس وتشتيت الضغط. عادةً ما يكون للحافة سماكة معينة لتجنب انحراف العجلة عن مسارها. من أجل تقليل الاحتكاك وتحسين كفاءة التشغيل، عادةً ما تكون العجلات مجهزة بمحامل دوارة لجعلها تعمل بسلاسة أكبر وتوفير العمالة على المسار.

3. أهمية عجلات الرافعة الجسرية المتحركة من شركة هوك:

قدرة الحمل: يجب أن تتحمل العجلة وزن الرافعة نفسها وحمل الجسم المرفوع، لذلك يجب أن يضمن اختيار المواد والتصميم الهيكلي أن تتمتع بالقوة والمتانة الكافية.

سلاسة التشغيل: تؤثر سلاسة تشغيل العجلة بشكل مباشر على التأثير التشغيلي العام للرافعة. يمكن أن يؤدي تصميم العجلة عالي الجودة والتركيب الدقيق إلى تقليل الاهتزاز والضوضاء وإطالة عمر خدمة الرافعة والمسار.

السلامة: يجب أن يأخذ تصميم العجلة في الاعتبار وظيفة منع الانحراف، خاصة عند التشغيل تحت الحمل والانعطاف. يعد منع الانحراف العرضي عاملاً رئيسيًا في ضمان سلامة تشغيل الرافعة.

4. باختصار، تعتبر عجلة الرافعة العلوية The Hook مكونًا لا غنى عنه لنظام تشغيل الرافعة بالكامل، ويؤثر تصميمها وصيانتها بشكل مباشر على كفاءة التشغيل وسلامة الرافعة. في الاستخدام اليومي، يمكن للفحص والصيانة المنتظمة للعجلة أن يطيل عمر خدمة الرافعة بشكل فعال ويضمن تشغيلها الآمن والموثوق.

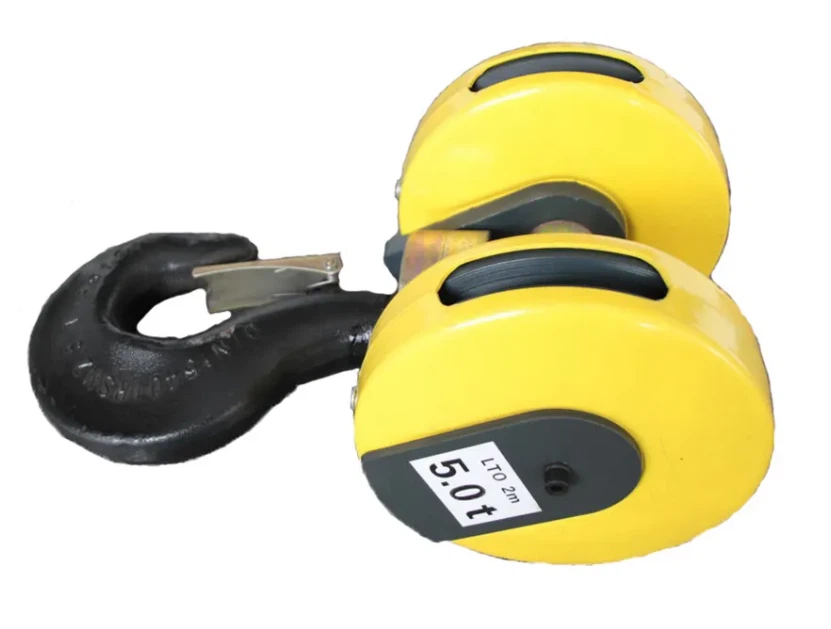

خطاف الرافعة

1. إن خطاف الرافعة العلوية المتحركة هو الأداة المباشرة التي تستخدمها الرافعة لرفع وحمل الأشياء الثقيلة، وهو مكون نهائي حيوي لنظام الرفع بالكامل. إن تصميم وجودة الخطاف لهما تأثير مباشر على السلامة التشغيلية وكفاءة الرافعة.

2. الأنواع الرئيسية من الخطافات لرافعة السفر العلوية Hook:

الخطاف المفرد: الخطاف المفرد هو النوع الأكثر شيوعًا من الخطافات ويستخدم عادةً في عمليات الرفع العادية. يتميز الخطاف المفرد ببنية بسيطة وسهل الاستخدام، ومناسب لمعظم عمليات الرفع، خاصة عندما يكون وزن الرفع خفيفًا نسبيًا أو لا يتطلب توازنًا خاصًا.

الخطاف المزدوج: يستخدم الخطاف المزدوج عادة لرفع الأشياء الثقيلة أو عمليات التحميل الثقيلة التي تتطلب التوازن. يمكن لهيكل الخطاف المزدوج توزيع الحمل بشكل أفضل وتقليل التأرجح أثناء الرفع وتحسين السلامة. يمكن تثبيت الخطاف المزدوج أو تعديله لتلبية احتياجات الرفع المختلفة.

3. سوف يتعرض الخطاف لضغوط الشد والانحناء أثناء الاستخدام المتكرر، لذا فإن قوة تحمل التعب للمادة هي اعتبار أساسي. تخضع الخطافات عالية الجودة لاختيار صارم للمواد والمعالجة الحرارية لضمان عدم فشلها بسبب التعب في الاستخدام طويل الأمد. يعد الفحص والصيانة المنتظمة للخطاف أمرًا ضروريًا لضمان سلامته وموثوقيته في الاستخدام طويل الأمد، خاصة في حالة الاستخدام المتكرر أو الحمل الثقيل.

4. باختصار، يعتبر خطاف الرافعة العلوية المتحركة من The Hook مكونًا رئيسيًا يتلامس بشكل مباشر مع الأشياء الثقيلة، كما أن تصميمه وتصنيعه وصيانته أمر ضروري للتشغيل الآمن للرافعة. يمكن أن يؤدي الاستخدام الصحيح والصيانة المنتظمة للخطاف إلى منع الحوادث بشكل فعال وضمان سلامة وكفاءة عمليات الرفع.





المحرك

1. محرك الرافعة العلوية المتحركة هو جهاز الطاقة الأساسي الذي يحرك جميع أنظمة التشغيل للرافعة، بما في ذلك تشغيل العربة، وتشغيل العربة، ووظائف رفع وخفض الخطاف. يؤثر أداء المحرك بشكل مباشر على كفاءة التشغيل، والاستقرار، وسلامة الرافعة.

2. يقوم محرك الرافعة العلوية المتحركة بتحريك حبل السلك الملفوف عبر نظام الرفع لتحقيق عملية رفع وخفض الخطاف. تحدد قوة خرج المحرك أقصى وزن للحمل وسرعة الرفع التي يمكن للرافعة رفعها.

3. أنواع المحركات لرافعة السفر العلوية ذات الخطاف:

محرك التيار المتردد: محركات التيار المتردد هي النوع الأكثر شيوعًا وتستخدم على نطاق واسع في أنواع مختلفة من الرافعات الجسرية. تتميز ببنية بسيطة وسهولة الصيانة وتكلفة منخفضة. تستخدم محركات التيار المتردد عادةً محركات غير متزامنة ذات قفص سنجابي، والتي تُستخدم على نطاق واسع بسبب موثوقيتها العالية وعمرها الطويل.

في الرافعات الحديثة، غالبًا ما يتم استخدام محولات التردد بالاشتراك مع محركات التيار المتردد لتحقيق تحكم أكثر دقة في السرعة وتأثيرات توفير الطاقة.

محركات التيار المستمر: تُستخدم محركات التيار المستمر عادةً في المواقف التي تتطلب التحكم الدقيق، وخاصةً عندما تكون متطلبات التحكم في السرعة والموضع عالية. تتمتع محركات التيار المستمر بأداء ممتاز في تنظيم السرعة، ولكن بنيتها معقدة نسبيًا ومتطلبات صيانتها عالية.

مع تطور تكنولوجيا العاكس، انخفض تطبيق محركات التيار المستمر في الرافعات تدريجيًا، ولكنها لا تزال تتمتع بمزايا في بعض التطبيقات المحددة.

4. أهمية المحركات: باعتبارها جهاز الدفع الأساسي لرافعة هوك العلوية المتحركة، تحدد المحركات بشكل مباشر أداء وسلامة الرافعات. من خلال اختيار نوع المحرك المناسب وطريقة التحكم وتعزيز الصيانة، يمكن تحسين كفاءة عمل الرافعة بشكل كبير، ويمكن إطالة عمر الخدمة، ويمكن ضمان السلامة في بيئات التشغيل المختلفة.

.



نظام إنذار صوتي وضوئي& مفتاح الحد

1. يعد نظام الإنذار الصوتي والضوئي ومفتاح الحد لرافعة هوك المتحركة العلوية من الأجهزة المهمة لضمان التشغيل الآمن، والتي يمكنها منع الحوادث بشكل فعال وضمان سلامة المعدات والأفراد. تلعب هذه الأنظمة دور الإنذار المبكر والحماية أثناء تشغيل الرافعة.

2. نظام إنذار الصوت والضوء لرافعة هوك المتحركة العلوية

يحذر نظام إنذار الصوت والضوء المشغل أو الموظفين المحيطين من خلال مزيج من الصوت والضوء لتذكير المشغل أو الموظفين المحيطين بالمخاطر المحتملة أو الحالة غير الطبيعية للمعدات. وعادة ما يستخدم لإصدار تحذيرات مثل بدء تشغيل المعدات أو التوقف أو التحميل الزائد أو الفشل وما إلى ذلك لضمان قدرة المشغل على اتخاذ التدابير في الوقت المناسب. عادة ما يتم تثبيت نظام إنذار الصوت والضوء في مكان واضح على الرافعة لضمان قدرة المشغل والموظفين المحيطين على سماع ورؤية إشارة الإنذار بوضوح. اضبط شدة الصوت والضوء وفقًا لبيئة العمل والاحتياجات لضمان قدرة نظام الإنذار على إرسال التحذيرات بشكل فعال.

مفتاح الحد لرافعة هوك المتحركة العلوية

يتم استخدام مفتاح الحد لمراقبة موضع كل جزء متحرك من الرافعة لمنعه من تجاوز نطاق العمل المحدد مسبقًا. يساعد هذا في حماية المعدات من التلف وضمان التشغيل الآمن. عندما يقترب جزء من الرافعة أو يصل إلى الموضع الذي تم تعيينه بواسطة مفتاح الحد، سيتم تشغيل مفتاح الحد تلقائيًا لإيقاف المزيد من حركة المعدات. يتم تثبيت مفاتيح الحد عادةً في المواضع الرئيسية للعارضة الرئيسية والعربة والعربة والأجزاء المتحركة الأخرى. يجب تحديد موضع التركيب وفقًا للتصميم المحدد ومتطلبات العمل.

تصحيح الأخطاء: بعد التثبيت، يجب تصحيح أخطاء مفتاح الحد للتأكد من أنه يمكنه اكتشاف الموضع المحدد مسبقًا بدقة وتشغيل تدابير الحماية المقابلة عند الضرورة. يتم تثبيت مفاتيح الحد عادةً في المواضع الرئيسية للشعاع الرئيسي والعربة والعربة والأجزاء المتحركة الأخرى. يجب تحديد موضع التثبيت وفقًا للتصميم المحدد ومتطلبات العمل. بعد التثبيت، يجب تصحيح أخطاء مفتاح الحد للتأكد من أنه يمكنه اكتشاف الموضع المحدد مسبقًا بدقة وتشغيل تدابير الحماية المقابلة عند الضرورة.

باختصار، يعد نظام الإنذار الصوتي والضوئي ومفتاح الحد لرافعة هوك المتحركة العلوية من المكونات المهمة لضمان التشغيل الآمن للمعدات. ومن خلال الإنذار المبكر في الوقت المناسب ووظائف الحماية التلقائية، يتم ضمان سلامة المشغلين والتشغيل الطبيعي للمعدات.

أجهزة السلامة

1. تعتبر معدات السلامة الخاصة برافعة هوك المتحركة العلوية مكونًا أساسيًا لضمان سلامة المعدات والأفراد. يمكن لهذه الأجهزة منع الحوادث وتقليل المخاطر وضمان التشغيل الآمن والموثوق به للرافعة في بيئات العمل المختلفة.

2. فيما يلي معدات السلامة الشائعة ووظائف رافعة السفر العلوية هوك

نظام التحكم الكهربائي

الوظيفة: إدارة المحرك والمعدات الكهربائية الأخرى للرافعة، وتوفير وظائف التحكم والحماية الدقيقة.

المكونات: لوحة التحكم الكهربائية، العاكس، التتابع.

الوظيفة: ضمان التشغيل الطبيعي للمحرك ومنع حدوث عطل كهربائي.

جهاز ايقاف الطوارئ

الوظيفة: إيقاف جميع حركات الرافعة بسرعة في حالة الطوارئ.

التكوين: زر التوقف في حالات الطوارئ، نظام التوقف في حالات الطوارئ.

الوظيفة: في حالة وقوع حادث أو حالة طوارئ، يتم قطع مصدر الطاقة بسرعة لضمان السلامة.

نظام الفرامل

الوظيفة: التحكم في حركة الرافعة للتوقف والإمساك بها.

التركيب: الفرامل الكهرومغناطيسية، الفرامل الهيدروليكية، قرص الفرامل.

الوظيفة: ضمان إيقاف تشغيل الرافعة بسلاسة لمنع انزلاق الأشياء الثقيلة أو الحركة غير المستقرة للرافعة.

نظام منع الاصطدام

الوظيفة: تجنب الاصطدام بين الرافعة والمعدات أو المباني الأخرى.

التركيب: جهاز كشف الرادار، جهاز استشعار الليزر، جهاز إنذار.

الوظيفة: مراقبة البيئة المحيطة، وإنذار تلقائي أو إيقاف حركة الرافعة.

درع السلامة

الوظيفة: حماية المشغل من الاتصال المباشر مع أجزاء التشغيل للرافعة.

التكوين: درع معدني، شاشة حماية شبكية.

الوظيفة: منع الأفراد من ملامسة درجات الحرارة المرتفعة أو الأجزاء الدوارة أو تعليق الأشياء الثقيلة لتجنب الحوادث.

3. الملخص

تغطي معدات السلامة الخاصة برافعة هوك المتحركة العلوية جميع الجوانب من مراقبة التشغيل إلى الحماية في حالات الطوارئ. تعمل هذه الأجهزة معًا لضمان سلامة وموثوقية الرافعة في ظل ظروف تشغيل مختلفة. من خلال فحص وصيانة أجهزة السلامة هذه بانتظام، يمكن منع الحوادث بشكل فعال ويمكن ضمان سلامة المشغلين والمعدات.

وضع التحكم

1. يحدد وضع التحكم في رافعة هوك المتحركة العلوية كيفية تشغيل الأنظمة المختلفة للرافعة والتحكم فيها لتحقيق عمليات رفع فعّالة وآمنة. وتتناسب أوضاع التحكم المختلفة مع سيناريوهات التطبيق المختلفة ومتطلبات التشغيل.

2. فيما يلي أوضاع التحكم الرئيسية لرافعة السفر العلوية هوك وخصائصها:

وضع التحكم الآلي

سمات:

وضع التشغيل: التحكم الآلي الكامل من خلال نظام التحكم بالكمبيوتر أو PLC (وحدة التحكم المنطقية القابلة للبرمجة).

دقة عالية: قادرة على تحقيق التحكم الدقيق في الحركة، ومراقبة الحمل، والتشغيل المبرمج، وما إلى ذلك.

تكامل البيانات: يتم دمجه عادة مع أجهزة الاستشعار وأنظمة المراقبة وأنظمة الحصول على البيانات لتوفير وظائف المراقبة وتحليل البيانات في الوقت الفعلي.

السيناريوهات القابلة للتطبيق:

خطوط الإنتاج الآلية للغاية أو بيئات التشغيل واسعة النطاق التي تتطلب التحكم والمراقبة الدقيقة.

المناسبات التي تتطلب قدرًا كبيرًا من الأتمتة والحاجة إلى تقليل العمليات اليدوية.

وضع التحكم المختلط

سمات:

وضع التشغيل: من خلال الجمع بين مزايا أوضاع التحكم اليدوي والتحكم عن بعد والتحكم الآلي، يتم توفير مجموعة متنوعة من أوضاع التحكم.

المرونة: يمكن للمشغل التبديل بين أوضاع التحكم المختلفة حسب الحاجة للتكيف مع متطلبات التشغيل المختلفة.

القدرة على التكيف: القدرة على التعامل مع مهام التشغيل المعقدة مع ضمان المرونة التشغيلية والسلامة.

السيناريوهات القابلة للتطبيق:

المناسبات التي تتطلب دمج طرق تحكم متعددة للتكيف مع متطلبات التشغيل المختلفة، مثل البيئات الصناعية المعقدة أو مواقع البناء المتغيرة.

نظام مراقبة وتحكم بالكمبيوتر

سمات:

طريقة التشغيل: المراقبة والتحكم من خلال نظام كمبيوتر، بما في ذلك واجهة المستخدم الرسومية (GUI) وبرامج التحكم المتقدمة.

البيانات في الوقت الفعلي: توفر حالة المعدات في الوقت الفعلي، وبيانات التحميل، وسجل التشغيل وغيرها من المعلومات، وتدعم المراقبة والتحكم عن بعد.

ذكي: يمكن تحقيق وظائف ذكية مثل الصيانة التنبؤية والتشخيص التلقائي والتحذير من الأخطاء.

السيناريوهات القابلة للتطبيق:

المصانع الكبيرة أو التطبيقات ذات التقنية العالية التي تتطلب تحليلات متقدمة للبيانات والتحكم الذكي.

البيئات ذات الطلب العالي على المراقبة في الوقت الحقيقي والتشغيل عن بعد.

نظام مراقبة حماية السلامة

سمات:

طريقة التشغيل: دمج وظائف التحكم في السلامة المختلفة، مثل حماية الحمل الزائد، والتحكم في الحد، والإغلاق في حالات الطوارئ، وما إلى ذلك.

وظيفة الحماية: تمكين تدابير الحماية تلقائيًا عندما تكون الرافعة غير طبيعية أو محملة بشكل زائد لمنع تلف المعدات وحوادث السلامة.

إنذار تلقائي: يمكن للنظام إطلاق إنذار تلقائياً واتخاذ التدابير اللازمة لمنع المزيد من الخطر.

السيناريوهات القابلة للتطبيق:

جميع بيئات تشغيل الرافعات، وخاصة المناطق والمناسبات عالية الخطورة التي تتطلب رقابة صارمة على السلامة.

سيناريوهات التشغيل ذات متطلبات السلامة العالية لضمان سلامة المعدات والأفراد.

3.الملخص

تتمتع رافعة هوك المتحركة العلوية بمجموعة متنوعة من أوضاع التحكم، من التحكم اليدوي إلى أنظمة التحكم الآلي بالكمبيوتر، ولكل منها سيناريوهات خاصة بها ومزاياها وعيوبها. يمكن تحسين كفاءة التشغيل وضمان التشغيل الآمن من خلال اختيار وضع التحكم المناسب وفقًا لمتطلبات التشغيل المحددة والظروف البيئية. بالاقتران مع معدات السلامة المناسبة والصيانة المنتظمة، يمكن تعظيم أداء الرافعة وسلامتها.



رسم







1. قدرة رفع فعالة

قدرة تحميل قوية: تتمتع الرافعات الجسرية الخطافية بالقدرة على رفع وتحريك الأشياء الثقيلة، وهي مناسبة لعمليات الرفع ذات الحمولات الكبيرة.

تغطية مدى واسع: بفضل هيكل الجسر الخاص به، يمكنه توفير خدمات الرفع ضمن نطاق مدى واسع، وهو مناسب للمصانع أو المستودعات ذات المساحة الكبيرة.

2. العمليات المرنة

تشغيل متعدد الوظائف: يمكنه إجراء مجموعة متنوعة من العمليات مثل رفع الخطاف، وتشغيل العربة، وتحريك العربة لتلبية احتياجات التشغيل المختلفة.

التحكم الدقيق: مزود بنظام تحكم حديث، ويمكنه تحقيق التحكم الدقيق في الحمل وتحديد الموضع، وتحسين دقة التشغيل.

3. توفير المساحة

هيكل مضغوط: عادة ما يتم تثبيت رافعات الجسر الخطافية فوق مبنى المصنع، مما يوفر مساحة الأرض ويحافظ على منطقة العمل دون عوائق.

مناسب للعمليات على ارتفاعات عالية: يمكن رفعه في منطقة العمل على ارتفاعات عالية، مما يتجنب احتلال مساحة العمل الأرضية.

4. السلامة التشغيلية

نظام حماية السلامة: مزود بمعدات السلامة مثل أجهزة الإنذار الصوتية والضوئية ومفاتيح الحد وحماية الحمل الزائد، ويمكنه مراقبة المعدات وحمايتها في الوقت الفعلي لضمان التشغيل الآمن.

ثبات عالي: يوفر هيكل الجسر ثباتًا جيدًا ومقاومة للزلازل، ويقلل من اهتزاز المعدات وميلها، ويضمن استقرار عملية الرفع.

5. متانة قوية

هيكل قوي: يمنح التصميم الهيكلي على شكل جسر قدرة قوية على تحمل الأحمال والمتانة، ويمكنه تحمل العمليات عالية الكثافة طويلة الأمد.

مواد عالية الجودة: يؤدي استخدام الفولاذ عالي القوة وتكنولوجيا التصنيع المتقدمة إلى تحسين متانة الرافعة وعمرها الافتراضي.

6. مجموعة واسعة من التطبيقات

سيناريوهات تطبيق متعددة: مناسبة لخطوط الإنتاج الصناعية والتخزين والخدمات اللوجستية والبناء وغيرها من السيناريوهات، ويمكن أن تلبي احتياجات أنواع مختلفة من عمليات الرفع.

التكيف مع بيئات مختلفة: يمكن أن تعمل في درجات حرارة عالية، ودرجات حرارة منخفضة، ورطوبة أو بيئات مغبرة، والتكيف مع ظروف العمل المختلفة.





1. خط الإنتاج الصناعي

التصنيع: يستخدم في تجميع ونقل ورفع وتوزيع المكونات الثقيلة والمنتجات النهائية. على سبيل المثال، في مصانع تصنيع السيارات، تُستخدم الرافعات الجسرية الخطافية لنقل وتركيب أجزاء السيارات.

الآلات الثقيلة: في مصانع تصنيع الآلات الثقيلة، يمكن استخدام الرافعات لنقل أدوات الآلات الكبيرة والقوالب والأجزاء الميكانيكية.

2. التخزين والخدمات اللوجستية

مناولة البضائع: في المستودعات ومراكز الخدمات اللوجستية، يتم استخدامها لنقل وتكديس وتحميل وتفريغ كميات كبيرة من البضائع أو الأشياء الثقيلة. ويمكنها تحسين استخدام المساحة وكفاءة تشغيل المستودعات.

مناولة الحاويات: في محطات الحاويات ومحطات الشحن، يتم استخدام الرافعات الجسرية الخطافية لتحميل وتفريغ الحاويات، مما يحسن كفاءة ودقة التحميل والتفريغ.

3. البناء

رفع مواد البناء: يتم استخدامه في مواقع البناء لرفع وتحريك مواد البناء مثل قضبان الصلب وأجزاء الخرسانة الجاهزة ومعدات البناء وما إلى ذلك لتسهيل عمليات البناء.

تركيب المكونات الهيكلية: يستخدم لتثبيت وضبط المكونات الهيكلية للمباني الكبيرة مثل العوارض والأعمدة والأسقف وما إلى ذلك لضمان جودة البناء والتقدم.

4. الصناعة المعدنية

إنتاج الصلب: في مصاهر الصلب، يتم استخدامه لنقل الحديد المنصهر وسبائك الصلب وغيرها من المواد الثقيلة في الفرن. يمكن للرافعة ذات القدرة العالية على تحمل الأحمال تلبية احتياجات الصناعة المعدنية.

معالجة المعادن: تستخدم في مناولة ومعالجة الصفائح المعدنية والقضبان والملفات وما إلى ذلك، وللحركة والتحميل والتفريغ أثناء المعالجة.

5. صناعة الطاقة

تركيب معدات توليد الطاقة: في محطات الطاقة، يتم استخدامه لتثبيت وصيانة المولدات الكبيرة والمحولات ومعدات الطاقة الأخرى.

الصيانة والإصلاح: تستخدم للصيانة الدورية والإصلاح لمرافق الطاقة، وتسهيل الحركة لأعلى ولأسفل وضبط المعدات.

6. الموانئ والأرصفة

تحميل وتفريغ البضائع: في الموانئ والأرصفة، يتم استخدامها لتحميل وتفريغ البضائع على السفن، وخاصة على سفن الشحن الكبيرة. يمكن لرافعات الجسر الخطافي تحسين كفاءة التشغيل والسلامة.

مناولة الحاويات: تستخدم في التعامل مع الحاويات الكبيرة، مما يحسن سرعة ودقة التحميل والتفريغ.





1. تحليل الطلب والتصميم

تحليل الطلب: تحديد المعلمات مثل بيئة الاستخدام ومتطلبات الحمل والامتداد وارتفاع الرفع وما إلى ذلك للرافعة لتلبية الاحتياجات المحددة للعملاء.

مرحلة التصميم:

التصميم الأولي: تنفيذ التصميم الأولي وفقًا للاحتياجات، بما في ذلك الرسومات الهيكلية، والوحدات الوظيفية، وأنظمة التشغيل، وما إلى ذلك.

التصميم التفصيلي: بما في ذلك التحليل الهيكلي، واختيار المواد، وحساب الحمل، وتصميم القوة، وما إلى ذلك، لضمان سلامة واستقرار الرافعة أثناء العمل.

النمذجة ثلاثية الأبعاد: استخدام برامج التصميم بمساعدة الكمبيوتر (CAD) لإنشاء نماذج ثلاثية الأبعاد مفصلة للمحاكاة الافتراضية والتحسين.

2. شراء المواد

اختيار المواد: اختر المواد المناسبة، مثل الفولاذ عالي القوة، والمواد السبائكية، وما إلى ذلك، لضمان قوة ومتانة الرافعة.

إدارة الموردين: العمل مع موردي المواد لضمان جودة المواد ووقت تسليمها.

فحص الجودة: إجراء فحص الجودة على المواد المشتراة للتأكد من أنها تلبي متطلبات التصميم والمعايير.

3. التصنيع والمعالجة

تصنيع العارضة الرئيسية والعارضة النهائية:

القطع واللحام: قطع ولحام الفولاذ لتصنيع العارضة الرئيسية والعارضة النهائية.

معالجة السطح: يتم إجراء عمليات الطحن والرش وإزالة الصدأ والمعالجات الأخرى على الأجزاء الملحومة لتحسين مقاومة التآكل والجماليات.

صناعة العربات والعربات:

التصنيع: تصنيع مختلف مكونات العربات والدراجات، مثل العجلات، والمحامل، وأجهزة القيادة، وما إلى ذلك.

التجميع: تجميع المكونات المختلفة للعربات والعربات لضمان التشغيل السلس.

تركيب المحرك ونظام التحكم:

تصنيع المحركات: إنتاج المحركات اللازمة للرافعات وتجميعها وتصحيح أخطائها.

نظام التحكم: تركيب أنظمة التحكم الكهربائية، بما في ذلك اللوحات الكهربائية، وخزائن التحكم، والمرحلات، وما إلى ذلك.

تصنيع نظام الخطاف والرفع:

معالجة الخطاف: تصنيع الخطاف، بما في ذلك التشكيل بالحرارة والمعالجة السطحية.

تجميع نظام الرفع: تجميع أنظمة الرفع، بما في ذلك الرافعات والحبال السلكية ومفاتيح الحد وما إلى ذلك.

4. التجميع واستكشاف الأخطاء وإصلاحها

تجميع المكونات:

تجميع الهيكل الرئيسي: تجميع العوارض الرئيسية، والعوارض النهائية، والعربات، والعربات، والمكونات الأخرى لتشكيل هيكل رافعة كامل.

تكامل النظام: تركيب المحركات، وأنظمة التحكم، وأنظمة الرفع، وما إلى ذلك، وإجراء تكامل النظام.

التصحيح والاختبار:

اختبار عدم التحميل: قم بإجراء اختبار عدم التحميل على الرافعة المجمعة للتحقق مما إذا كانت جميع الوظائف طبيعية.

اختبار الحمل: قم بإجراء اختبار الحمل في ظل ظروف تلبي معايير السلامة للتحقق من قدرة الرفع واستقرار الرافعة.

استكشاف أخطاء النظام وإصلاحها: ضبط نظام التحكم الكهربائي ومفاتيح الحد وما إلى ذلك للتأكد من أن النظام يعمل بشكل طبيعي.

5. فحص الجودة

التفتيش الداخلي: إجراء فحص الجودة الداخلي أثناء عملية الإنتاج والتجميع، بما في ذلك جودة المواد، ودقة المعالجة، وجودة التجميع، وما إلى ذلك.

التفتيش من قبل طرف ثالث: قد تتم دعوة وكالة اختبار تابعة لجهة خارجية لإجراء فحص الجودة لضمان الامتثال لمعايير الصناعة وأنظمة السلامة.

6. التعبئة والتغليف والنقل

التعبئة: قم بتغليف الرافعة المكتملة لمنع حدوث أي ضرر أثناء النقل.

النقل: ترتيب النقل وفقًا لمتطلبات العملاء، بما في ذلك النقل المحلي والدولي، لضمان تسليم المعدات بأمان إلى الوجهة.

7. التركيب والتشغيل في الموقعنج

التركيب في الموقع: إجراء التجميع النهائي وتركيب الرافعة في موقع العميل للتأكد من أنها تلبي متطلبات الاستخدام.

التشغيل في الموقع: إجراء التشغيل والاختبار في الموقع لضمان التشغيل الطبيعي للرافعة في بيئة التشغيل الفعلية.

التدريب: تدريب مشغلي العملاء على طرق تشغيل الرافعة ومعرفة الصيانة واحتياطات السلامة.

8. خدمة ما بعد البيع

الصيانة: تقديم خدمات الصيانة الدورية والصيانة المستمرة لضمان التشغيل المستقر للمعدات على المدى الطويل.

معالجة الأخطاء: معالجة الأخطاء والمشاكل المحتملة أثناء استخدام المعدات، وتقديم الدعم الفني والحلول.

تعليقات العملاء: جمع تعليقات العملاء وإجراء تحسينات وتطويرات على المنتج.





قامت الشركة بتثبيت منصة إدارة المعدات الذكية، وتركيب 310 مجموعات من روبوتات المناولة واللحام. بعد اكتمال الخطة، سيكون هناك أكثر من 500 مجموعة، وسيصل معدل ربط المعدات إلى 95٪. تم وضع 32 خط لحام في الاستخدام، ومن المخطط تركيب 50 خطًا، ووصل معدل أتمتة خط الإنتاج بالكامل إلى 10 ...

الوسم : رافعة جسرية متحركة ذات خطاف، مصنعو رافعات جسرية متحركة ذات خطاف في الصين، موردون، مصنع
