البدء في إنشاء جسر العارضة

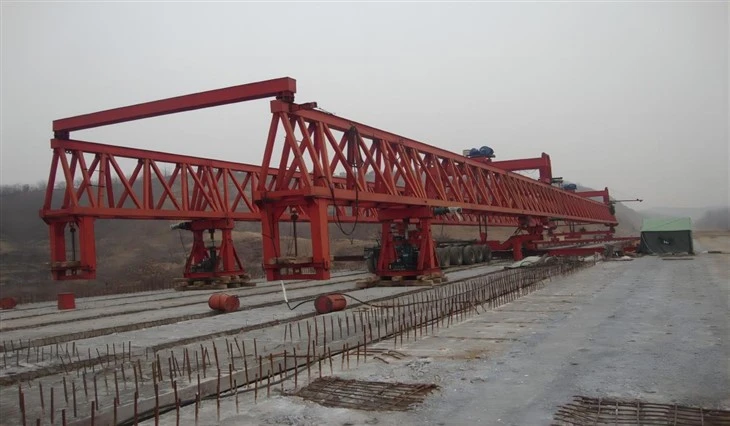

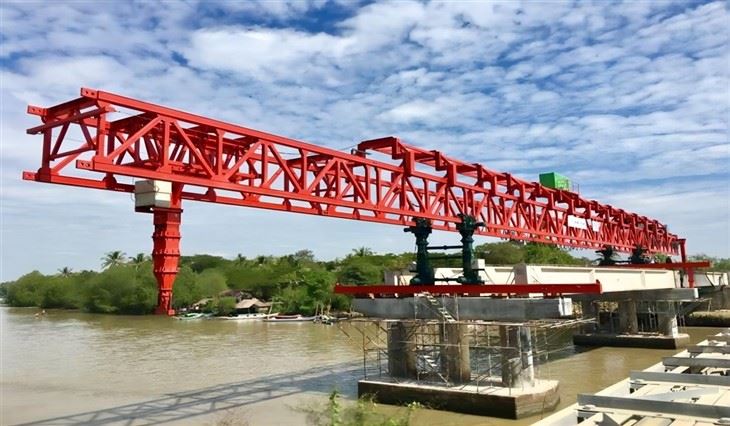

آلة بناء الجسور ذات العارضة هي قطعة متخصصة من معدات البناء الثقيلة المصممة لتبسيط وأتمتة عملية بناء جسور العارضة. الجسور ذات العوارض هي نوع شائع من هياكل الجسور التي تستخدم عوارض أفقية (عوارض) لدعم حمولة سطح الجسر وأي مركبات أو مشاة يعبرونه. تم تصميم هذه الآلات للتعامل مع تجميع ووضع هذه العوارض، مما يجعل عملية بناء الجسر أكثر كفاءة وأمانًا ودقة.







دلائل الميزات:



1. الهندسة الدقيقة: تم تصميم آلة بناء جسر العارضة بأحدث الهندسة الدقيقة، مما يضمن ملاءمة كل مكون من مكونات الجسر بسلاسة وأمان. وهذا يؤدي إلى تعزيز السلامة الهيكلية وطول عمر الجسور.



2. التجميع السريع: قل وداعًا لطرق تجميع الجسور التي تستغرق وقتًا طويلاً وتتطلب عمالة مكثفة. مع آلتنا، يمكن تجميع عوارض الجسور ومكوناتها بسرعة ودقة، مما يقلل بشكل كبير من وقت البناء.



3. السلامة أولاً: السلامة هي على رأس أولوياتنا. تقلل آلة بناء جسر العارضة من حاجة العمال إلى التواجد في بيئات خطرة على ارتفاعات عالية، مما يقلل من مخاطر الحوادث والإصابات.



4. تصميم وحدات: تتميز آلتنا بتصميم معياري يمكن تكييفه مع أنواع وأحجام الجسور المختلفة. سواء كنت تقوم ببناء جسور للمشاة قصيرة المدى أو الجسور الممتدة للطرق السريعة، فإن آلة بناء الجسور ذات العارضة يمكنها التعامل مع كل ذلك.



5. عملية عن بعد: يمكن تشغيل الماكينة عن بعد، مما يسمح بالتحكم والتعديل الدقيق دون الحاجة إلى تواجد المشغلين فعليًا في الموقع. وهذا يقلل أيضًا من الحاجة إلى إعداد معدات واسعة النطاق.



6. تعزيز الكفاءة: من خلال تبسيط عملية البناء، تساعد آلتنا على تحسين استخدام الموارد، وبالتالي تقليل تكاليف البناء والأثر البيئي.



7. الرصد في الوقت الحقيقي: توفر آلة بناء جسر العارضة، المزودة بأجهزة استشعار وأنظمة مراقبة متقدمة، بيانات في الوقت الفعلي عن تقدم البناء والسلامة الهيكلية والمقاييس المهمة الأخرى.







1. قدرة الرفع: 160 طن (باستثناء وزن الموزعة)

2. الوزن الذاتي لآلة تركيب الجسر: 118 طن (الوزن الأقصى للقطعة الواحدة: 7 طن)

3. مقاومة الرياح

حالة المشي بدون تحميل: المستوى 8

حالة التثبيت بدون تحميل: 12 درجة

حالة الرفع مع الحمولة الكاملة: المستوى 7

4. سرعة الرفع

التحميل الكامل: {{0}}~1.0/دقيقة

بدون تحميل: 0~1.5 م/دقيقة

5. سرعة الرفع: 0~0.6 م/دقيقة (مع رفع الحمولة)

6. نطاق العمل: Rmin=7m Rmax=12m

7. وضع المشي للآلة بأكملها: نوع المشي (يتم دفع أسطوانة الزيت للأعلى، ولا يوجد حمل أثناء عملية المشي)

8. سرعة الحركة للآلة بأكملها: الحركة بأكملها هي 15 مترًا، بما في ذلك تفكيك التثبيت، وعكس المسار، وتحديد الموقع، ولا تستغرق العملية بأكملها أكثر من ساعتين.

9. قدرة التسلق بدون تحميل للآلة بأكملها: 3.5 درجة

10. ارتفاع الرفع: 65 م تحت سطح الجسر، 1 م فوق الجسر

11. مسافة التثبيت الأمامية والخلفية: 18 م (16 م، 19.5 م)

12. المسافة بين نقاط الدعم اليسرى واليمنى أثناء العمل

خارج 10.5 م، داخل 5.7 م

المسافة بين نقاط الدعم الأمامية والخلفية: 16.85 م

13. زاوية انحراف الرفع: اتجاه الجسر الأفقي 1.5 درجة، اتجاه الجسر الطولي 3.5 درجة

14. أداء تسوية الموزعة: مع وظائف التسوية الرأسية والأفقية

15. القدرة المركبة للآلة بأكملها: 110Kw

16. Stability factor of the whole machine:  meets the requirements of GB3811-83 ( various working conditions∑M>0 )

17. ميزات المنتج ومزاياه: تركيب شعاع مزدوج العرض وثنائي الاتجاه، والمشي خطوة بخطوة، وثقل الموازنة المتقاطع، والركائز الأمامية والخلفية مجهزة بأنظمة هيدروليكية، ويمكن تعديل الركائز بواسطة 0. 8-1 متر، يمكن تعديل الشعاع الرئيسي، ويمكن تركيب عوارض مائلة بدرجة 45-، إلخ.









تمثل آلة بناء جسر العارضة ومكوناتها قفزة إلى الأمام في تكنولوجيا بناء الجسور. من خلال تبني هذا الحل المتطور، فإنك لا تقوم فقط بتعزيز مشاريع البناء الخاصة بك ولكن أيضًا تساهم في تطوير بنية تحتية أكثر أمانًا وكفاءة واستدامة.



ذراع وضع العارضة:

• قلب آلة بناء جسر العارضة، هذا الذراع مجهز بتقنية روبوتية متقدمة لرفع ونقل ووضع عوارض الجسور الثقيلة. وتضمن هندستها الدقيقة وضعًا دقيقًا، مما يساهم في السلامة الهيكلية للجسر.



الإطار المعياري:

• يسمح التصميم المعياري بالقدرة على التكيف مع أحجام وتكوينات الجسور المختلفة. سواء كنت تقوم ببناء جسور للمشاة قصيرة المدى أو جسور موسعة للطرق السريعة، يمكن تهيئة ماكينة بناء الجسور ذات العارضة لتناسب احتياجات مشروعك.



واجهة التحكم عن بعد:

• يعمل نظام التحكم عن بعد المتطور على تمكين المشغلين من التحكم في حركات الماكينة بدقة. توفر الواجهة البعيدة تعليقات في الوقت الفعلي، مما يسمح بإجراء التعديلات أثناء التنقل لتحديد الموقع الأمثل.



أجهزة الاستشعار وأنظمة المراقبة:

• تم دمج المستشعرات المتقدمة في جميع أنحاء الماكينة لتوفير بيانات في الوقت الفعلي حول توزيع الأحمال، والاستقرار الهيكلي، ودقة تحديد المواقع. تعمل هذه البيانات على تعزيز عملية صنع القرار وتضمن جودة البناء وسلامته.



ميزات السلامة:

• سلامة موقع العمل أمر بالغ الأهمية. تم تجهيز آلة بناء جسر العارضة بآليات السلامة مثل أجهزة استشعار الكشف عن الاصطدام، وأنظمة التوقف في حالات الطوارئ، وأنظمة الحماية من الأعطال، مما يقلل من المخاطر التي يتعرض لها العمال والمعدات.



برامج الأتمتة:

• تعمل الماكينة باستخدام برنامج التشغيل الآلي المتطور الذي يتيح الحركة الدقيقة والمنسقة للمكونات. يضمن هذا البرنامج التشغيل السلس والفعال، مما يقلل من الأخطاء البشرية ويزيد من دقة البناء.



آلية رفع قوية:

• تم تصميم آلية الرفع للتعامل مع وزن العوارض الثقيلة بسهولة. يضمن البناء القوي الاستقرار أثناء عملية الرفع والوضع.



القياس عن بعد وإعداد التقارير:

• تتضمن آلة بناء جسر العارضة أنظمة قياس عن بعد تقوم بجمع ونقل البيانات حول تقدم البناء وأداء الماكينة ومعلمات السلامة. وتساهم هذه التقارير في إدارة المشروع واتخاذ القرار.



مصدر الطاقة على متن الطائرة:

• يضمن مصدر الطاقة المستقل إمكانية تشغيل الماكينة بشكل مستقل في موقع البناء، مما يقلل الحاجة إلى مصادر طاقة خارجية إضافية.



كابينة تحكم المشغل:

• للتشغيل في الموقع، توفر كابينة التحكم المريحة للمشغلين مساحة عمل مريحة مع رؤية واضحة. تم تصميم الكابينة لتحقيق التحكم الأمثل والإدارة الفعالة لوظائف الماكينة.





رسم





يوفر إطلاق آلة بناء جسر العارضة عددًا لا يحصى من المزايا، بدءًا من تحسين الكفاءة والسلامة وحتى توفير التكاليف والفوائد البيئية. من خلال تبني هذه التكنولوجيا المتطورة، فإنك لا تعمل على تطوير قدرات البناء الخاصة بك فحسب، بل تساهم أيضًا في مستقبل أكثر أمانًا وكفاءة واستدامة لتطوير البنية التحتية.



تعزيز الكفاءة والسرعة:

• تعمل آلة بناء جسر العارضة على تبسيط عملية البناء من خلال أتمتة المهام المختلفة التي كانت تتطلب عمالة كثيفة تقليديًا. ويؤدي هذا إلى أوقات تجميع الجسر بشكل أسرع، مما يسمح بإكمال المشاريع في أطر زمنية أقصر.



توفير في التكاليف:

• ويؤدي تخفيض ساعات العمل ووقت البناء إلى توفير كبير في التكاليف. بالإضافة إلى ذلك، تعمل الهندسة الدقيقة للماكينة على تقليل الأخطاء وإعادة العمل، مما يساهم بشكل أكبر في الكفاءة المالية.



تحسين السلامة:

• السلامة أمر بالغ الأهمية في البناء. من خلال تقليل حاجة العمال للعمل في بيئات خطرة على ارتفاعات عالية، تعمل آلة بناء الجسور العارضة على تعزيز سلامة موقع العمل وتقليل مخاطر الحوادث والإصابات.



الدقة الهندسية:

• تضمن الهندسة الدقيقة للآلة وضع مكونات الجسر بدقة. وهذا يؤدي إلى تعزيز السلامة الهيكلية وطول عمر الجسور المشيدة، مما يؤدي إلى تحسين جودة البنية التحتية.



القدرة على التكيف مع تصاميم الجسور المختلفة:

• بفضل إطارها المعياري، يمكن تكييف الماكينة مع أحجام وتكوينات الجسور المختلفة. يسمح هذا التنوع ببناء مجموعة واسعة من تصميمات الجسور، بدءًا من ممرات المشاة وحتى الجسور المعقدة للطرق السريعة.



التشغيل والتحكم عن بعد:

• تتيح واجهة التحكم عن بعد للمشغلين التحكم في حركات الماكينة من مسافة آمنة. وهذا لا يعزز سلامة المشغل فحسب، بل يوفر أيضًا تحكمًا أكبر في عملية البناء.



كفاءة استخدام الموارد:

• تقلل عملية البناء الفعالة من هدر الموارد والأثر البيئي. ومن خلال تحسين استخدام المواد وتقليل وقت البناء، تساهم الآلة في اتباع نهج أكثر استدامة لتطوير البنية التحتية.



معرض الابتكار:

• إن إطلاق آلة البناء المتقدمة كهذه يسلط الضوء على التزامك بالابتكار. يمكن أن يلفت انتباه نظراء الصناعة والمستثمرين المحتملين ووسائل الإعلام، ويعرض شركتك كشركة رائدة في هذا المجال.







يمتد تطبيق Girder Bridge Construction Machine عبر مجموعة واسعة من سيناريوهات البناء، مما يوفر حلولاً فعالة وآمنة ومبتكرة لمشاريع تطوير الجسور المتنوعة.



مشاريع الطرق والطرق السريعة:

• آلة بناء جسر العارضة مصممة خصيصًا لبناء الجسور على الطرق السريعة وجسور الطرق. يسمح تصميمها المعياري بالتكيف مع عروض الطرق المختلفة ومتطلبات حركة المرور، مما يضمن المرور الفعال والآمن للمركبات.



البنية التحتية للسكك الحديدية:

• تتطلب جسور خطوط السكك الحديدية الدقة والسلامة الهيكلية. تضمن الهندسة الدقيقة للماكينة محاذاة دقيقة ووضع المكونات الخاصة بالسكك الحديدية، مما يتيح البناء السريع لجسور السكك الحديدية.



التنمية الحضرية والريفية:

• من ممرات المشاة في المناطق الحضرية إلى الجسور التي تربط المجتمعات الريفية، فإن آلة بناء جسر العارضة متعددة الاستخدامات بما يكفي للتعامل مع مجموعة واسعة من مشاريع البناء، الكبيرة والصغيرة على حد سواء.



البدائل الطارئة:

• في المناطق المنكوبة حيث تتضرر الجسور أو تدمر، يكون الوقت عنصرا أساسيا. يمكن أن تكون قدرات التجميع السريع للآلة مفيدة في استبدال البنية التحتية الحيوية بسرعة، وإعادة ربط المجتمعات، ومساعدة جهود التعافي من الكوارث.



المواقع النائية:

• قد يكون بناء الجسور في المناطق النائية أو الصعبة أمرًا صعبًا. تتيح إمكانيات التشغيل عن بعد لآلة بناء الجسور العارضة إمكانية بناء الجسور في المواقع التي قد يتعذر الوصول إليها أو تشكل خطورة على العمال.



الجسور القصيرة والطويلة المدى:

• سواء كان ذلك جسرًا للمشاة قصير المدى أو جسرًا علويًا للطريق السريع طويل المدى، يمكن تعديل الإطار المعياري للماكينة ليناسب أحجام وتكوينات الجسور المختلفة، مما يجعلها حلاً متعدد الاستخدامات للمشاريع المتنوعة.







يتطلب إطلاق آلة بناء جسر العارضة تخطيطًا دقيقًا واختبارًا صارمًا وتعاونًا عبر مختلف التخصصات. من خلال اتباع إجراءات الإنتاج الشاملة، يمكنك التأكد من أن الماكينة تلبي معايير الجودة العالية، وتلبي احتياجات السوق، وتساهم في تقدم تكنولوجيا بناء الجسور.



التصور والتصميم:

● تحديد أهداف ومواصفات آلة بناء جسر العارضة.

● التعاون مع المهندسين والمصممين وخبراء البناء لإنشاء تصميم تفصيلي يتضمن كافة الميزات والوظائف المطلوبة.

الهندسة والتطوير:

● ترجمة التصميم إلى مخططات هندسية تفصيلية، بما في ذلك المكونات الميكانيكية والكهربائية والبرمجيات.

● تطوير ونموذج أولي للمكونات الفردية، مثل ذراع وضع العارضة، والإطار المعياري، وأجهزة الاستشعار، وبرامج التشغيل الآلي، وميزات السلامة.

تصنيع المكونات:

● تصنيع المكونات المختلفة باستخدام عمليات التصنيع المتخصصة، مثل التصنيع باستخدام الحاسب الآلي، واللحام، والقولبة، وتجميع الإلكترونيات.

● ضمان رقابة صارمة على الجودة أثناء تصنيع المكونات للوفاء بمواصفات ومعايير التصميم.

حَشد:

● قم بتجميع المكونات الفردية لإنشاء آلة بناء جسر العارضة الكاملة.

● دمج الأنظمة الميكانيكية والكهربائية والبرمجيات لضمان الاتصال والأداء السلس.

الاختبار وضمان الجودة:

● إجراء اختبار شامل لكل مكون من مكونات الماكينة والجهاز المجمع ككل.

● التحقق من أن جميع أجهزة الاستشعار وآليات التحكم وبرامج التشغيل الآلي وميزات السلامة تعمل على النحو المنشود.

● التأكد من أن الآلة تلبي لوائح السلامة ومعايير الجودة.

النماذج الأولية والتكرار:

● بناء نماذج أولية للآلة وجمع التعليقات من المهندسين والمشغلين والمستخدمين المحتملين.

● استخدم هذه الملاحظات لتحسين التصميم وتحسين الوظائف وتحسين تجربة المستخدم.

الاختبار الميداني:

● نشر آلة بناء جسر العارضة في مواقع البناء في العالم الحقيقي للاختبار الميداني.

● مراقبة أدائه، وجمع البيانات، وتحديد أي مشاكل محتملة تحتاج إلى معالجة.

التعديلات والتحسين:

● استنادا إلى نتائج الاختبار الميداني، قم بإجراء التعديلات والتحسينات اللازمة على تصميم الجهاز وتشغيله.

تحسين كفاءتها ودقتها وميزات السلامة.

التوثيق والتدريب:

● إعداد أدلة المستخدم الشاملة وأدلة التشغيل وتعليمات الصيانة.

● توفير التدريب للمشغلين وموظفي الصيانة حول كيفية تشغيل الجهاز وصيانته واستكشاف أخطائه وإصلاحها.

دعم العملاء وملاحظاتهم:

● توفير الدعم المستمر للعملاء، بما في ذلك المساعدة الفنية وخدمات الصيانة.

● جمع التعليقات من المستخدمين لتحسين أداء الجهاز بشكل أكبر ومواجهة أي تحديات.







قامت الشركة بتركيب منصة ذكية لإدارة المعدات، وقامت بتركيب 310 مجموعة (مجموعات) من روبوتات المناولة واللحام. بعد الانتهاء من الخطة، سيكون هناك أكثر من 500 مجموعة (مجموعات)، وسيصل معدل شبكات المعدات إلى 95 بالمائة. وقد تم وضع 32 خط لحام قيد الاستخدام، ومن المقرر تركيب 50 خطًا، كما وصل معدل التشغيل الآلي لخط الإنتاج بأكمله إلى 85 بالمائة.
