رافعة جسرية من النوع C

الرافعات الخطافية C عبارة عن رافعة علوية ورافعات جسرية مجهزة بخطاف رفع ذو تصميم خاص، وخطافات الرافعة من النوع C. يتم استخدام الرافعات ذات الخطاف C على نطاق واسع في مصانع الصلب، ومصانع الورق لمعالجة لفائف الصلب ومعالجة لفة الورق، وما إلى ذلك.

القدرة: مخصصة

طول النطاق: 10 م ~ 40 م

الوزن: 15000 كجم

الأعلى. ارتفاع الرفع: 10 م ~ 30 م أو قابل للتخصيص

الطبقة العاملة: A3، A4

سرعة تشغيل العربة: 20 م/دقيقة

درجة حرارة العمل: -25~40 درجة

وضع التحكم في الرافعة: التحكم عن بعد، التشغيل الجوي، التشغيل الأرضي

كوبري:هذا هو الشعاع الأفقي الرئيسي الذي يمتد على عرض المبنى أو منطقة العمل. وينتقل على طول المبنى عن طريق القضبان المرتبطة بعارضة المسار. الخطاف C أو آليات الرفع الملحقة بعارضة الجسر.

نهاية القضبان:يتم تركيبها عند طرفي الجسر ومزودة بعجلات تسير على طول مسار عارضة المدرج. تدعم الشاحنات الطرفية وزن الجسر وتسمح له بالتحرك على طول المبنى.

المدرج العارضة:عارضة طويلة يتم تركيبها بالتوازي مع طول المبنى أو منطقة العمل. يتم ربط المسارات التي تتحرك عليها الشاحنات النهائية بهذه العوارض. تدعم عوارض المسار الجسر وتسمح له بالتحرك على طول المبنى.

آلية الرفع:هذا هو الجزء المسؤول عن رفع وخفض الحمولة. بالنسبة للرافعات العلوية ذات الخطاف C، تتكون آلية الرفع عادةً من خطاف C متصل بالحمولة. يتم تثبيت الخطاف على جهاز الرفع، والذي يمكن أن يكون كهربائيًا أو يدويًا حسب تصميم الرافعة.

عربة الرفع:تتحرك عربة الرفع على طول الجسر وتدعم آلية الرفع. يسمح ذلك للرافعة بالتحرك أفقيًا وضبط الخطاف وموضع التحميل حسب الحاجة.

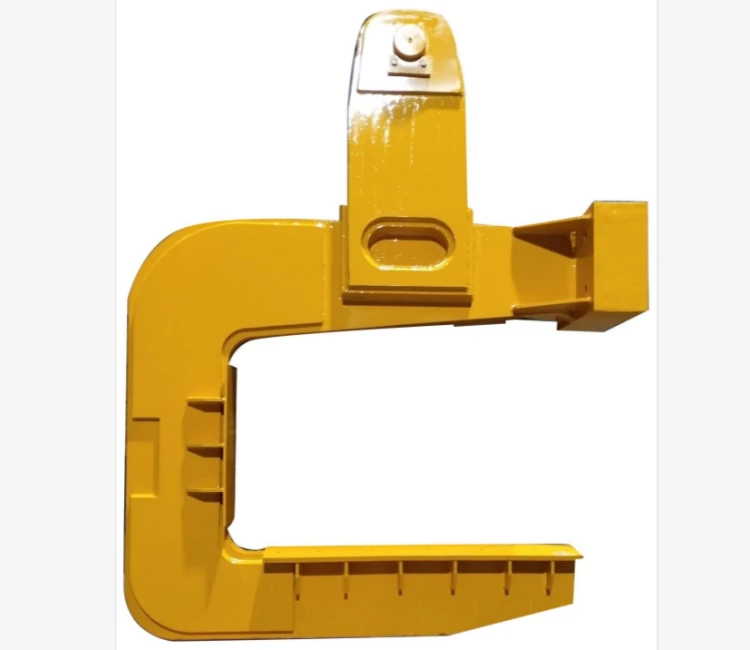

خطاف:

نظام كهربائي:يتضمن ذلك أدوات التحكم والأسلاك اللازمة لتشغيل الرافعة بأمان وكفاءة. وقد تتضمن هذه العناصر أدوات تحكم معلقة تعمل بالضغط على زر للمشغل للتحكم في حركات الرافعة، بالإضافة إلى مفاتيح الحد وأجهزة السلامة لمنع الأحمال الزائدة والاصطدامات.

هيكل الدعم:اعتمادًا على التركيب المحدد، قد تكون هناك مكونات هيكلية إضافية مثل الأعمدة أو العوارض الداعمة لدعم عوارض المدرج أو الجسور.

رسم:

فعاله من حيث التكلفه:عادةً ما تكون الرافعات الجسرية من النوع C ذات الخطاف أبسط في التصميم من الأنواع الأخرى من الرافعات، مما يجعلها أكثر فعالية من حيث التكلفة في التصنيع والتركيب والصيانة.

براعه:تتميز هذه الرافعات بأنها متعددة الاستخدامات ويمكن استخدامها لمجموعة متنوعة من تطبيقات الرفع، بما في ذلك تحميل وتفريغ المواد ونقل المعدات الثقيلة ووضع العناصر على خطوط التجميع.

تصميم موفر للمساحة:الرافعات ذات العارضة الواحدة ذات الرافعات ذات الخطاف C معروفة بتصميمها المدمج، مما يجعلها مثالية للمرافق ذات المساحة المحدودة. مطلوب مساحة أقل للرأس ويمكن تشغيلها حيث تكون المساحة المخصصة للرأس محدودة.

سهل التنصيب:تعتبر الرافعات الجسرية من النوع C أسهل في التركيب من الرافعات الأكبر حجمًا نظرًا لتصميمها الخفيف والبسيط. وهذا يقلل من وقت التثبيت والتكاليف.

تحسين التحكم في الحمل: تم تصميم الرافعات C للتحكم الدقيق في الحمل، مما يجعل عمليات الرفع أكثر أمانًا وكفاءة. يمكن للمشغلين وضع الخطاف بسهولة لالتقاط المواد ونقلها ووضعها بدقة.

سهولة الاستعمال:يتيح لك التصميم المفتوح للخطاف C ربط أنواع مختلفة من الأحمال بسهولة، مثل البكرات والحاويات والمنصات النقالة. يعمل هذا التصميم الذي يسهل الوصول إليه على زيادة الإنتاجية عن طريق تقليل الوقت اللازم لربط الأحمال وفكها.

كفاءة الطاقة:غالبًا ما يتم تجهيز الرافعات الجسرية الحديثة من النوع C بميزات توفير الطاقة، مثل محركات التردد المتغير (VFDs) وأنظمة الكبح المتجددة، والتي تساعد على تقليل استهلاك الطاقة وتكاليف التشغيل.

مصداقية: هذه الرافعات متينة وموثوقة، مما يضمن الأداء المتسق حتى في البيئات الصناعية القاسية. ومع الصيانة المناسبة، يمكنهم تقديم سنوات من الخدمة الموثوقة.

ميزات السلامة:عادةً ما يقوم المصنعون بتزويد الرافعات الجسرية من النوع C بمجموعة متنوعة من ميزات السلامة، مثل الحماية من الحمل الزائد وأزرار التوقف في حالات الطوارئ ومفاتيح الحد. تساعد هذه الميزات على منع وقوع الحوادث وحماية العمال والمعدات.

تصنيع:تُستخدم الرافعات الجسرية من النوع C على نطاق واسع في منشآت التصنيع لرفع ونقل المواد الثقيلة مثل لفائف الصلب والألواح والقضبان والمطروقات. يتم التعامل مع المواد بكفاءة في كل مرحلة من مراحل الإنتاج، بما في ذلك آلات التحميل والتفريغ، ونقل المواد بين محطات العمل ونقل المنتجات النهائية.

صناعة الفولاذ:تعتبر الرافعات الجسرية من النوع الخطاف C ضرورية في مصانع الصلب ومصانع معالجة المعادن للتعامل مع المواد الخام مثل السبائك والقضبان والألواح، بالإضافة إلى المنتجات النهائية مثل المقاطع المدرفلة والملفات. تعمل هذه على تسهيل حركة المواد داخل منطقة الإنتاج وبين مراحل المعالجة المختلفة.

التخزين والخدمات اللوجستية:تلعب هذه الرافعات دورًا مهمًا في عمليات المستودعات من خلال نقل الأحمال الثقيلة بكفاءة مثل المنصات والحاويات وأجزاء الماكينات. يمكن استخدامه لتحميل وتفريغ الشاحنات والحاويات وتكديس وتنظيم المخزون ونقل البضائع داخل المستودع.

صناعة السيارات:تُستخدم الرافعات الجسرية من النوع C بشكل شائع في مصانع تصنيع السيارات لنقل أجزاء مثل المحركات وعلب التروس وكسوة الجسم وشاسيه السيارة. إنها مفيدة في عمليات خط التجميع، حيث يعد تحديد المواقع بدقة ونقل المواد بسرعة أمرًا ضروريًا للحفاظ على كفاءة الإنتاج.

مواقع البناء:في مواقع البناء، تُستخدم هذه الرافعات لرفع ووضع مواد البناء الثقيلة مثل العوارض الفولاذية والألواح الخرسانية مسبقة الصب ومكونات البناء. إنها تسهل عمليات البناء من خلال توفير قدرة رفع موثوقة وزيادة السلامة في عمليات مناولة المواد.

بناء السفن والصناعات البحرية:تُستخدم الرافعات الجسرية من النوع C في أحواض بناء السفن والمرافق البحرية لنقل أجزاء السفن والمعدات البحرية والآلات الثقيلة. فهي تساعد في بناء وإصلاح وصيانة السفن والهياكل البحرية من خلال تسهيل حركة المواد الكبيرة والضخمة.

المسابك ومصانع معالجة المعادن:في المسابك ومصانع معالجة المعادن، تستخدم هذه الرافعات لرفع ونقل المغارف المعدنية المنصهرة والقوالب ومكونات المعدات الثقيلة. يساعد ذلك في تبسيط عمليات الإنتاج وضمان التعامل الآمن مع المواد في البيئات الحارة.

صناعة المعدات الثقيلة:تستخدم الصناعات التحويلية للمعدات الثقيلة مثل معدات التعدين ومعدات البناء والمعدات الزراعية الرافعات العلوية ذات العربات المزدوجة لنقل المكونات الكبيرة والضخمة طوال عملية التصنيع.
