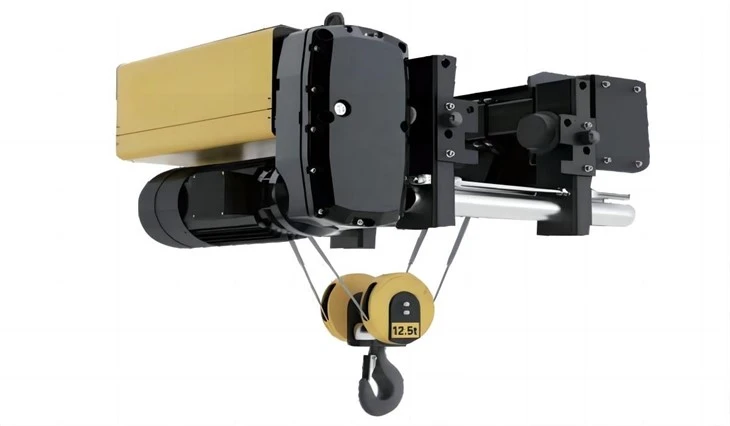

رافعة كهربائية أوروبية ذات شعاع واحد

إنها تستخدم محرك رفع ومخفض مستورد من ألمانيا. إن التصميم المدمج المدمج لمحرك الرفع، المخفض، الأسطوانة، ومفتاح حد الرفع يوفر مساحة المستخدم. يعزز التصميم المعياري الموثوقية مع تقليل وقت وتكاليف الصيانة بشكل فعال. إنه يوفر سرعات رفع أسرع ومجموعة متنوعة من نسب البكرة للاختيار من بينها. تستخدم آلية تشغيل العربة القياسية التحكم في محول التردد، بسرعة تصل إلى 20 مترًا في الدقيقة، مما يسمح بنقل دقيق وآمن للمواد الحساسة والقيمة مع الحد الأدنى من التأرجح وتحديد المواقع بدقة.





يلتزم التصميم بشكل صارم بمعايير FEM ذات الصلة.

● الميزات التقنية لآلية الرفع:

■ مبيت المخفض من سبائك الألومنيوم

■ التشغيل السلس، وانخفاض مستوى الضجيج

■ التشحيم مدى الحياة (خلال فترة التشغيل الآمن)

■ مكابح كهرومغناطيسية ثنائية القرص

1. الأسطوانة: يتم تصنيع الأسطوانة من أنابيب فولاذية غير ملحومة عالية الجودة باستخدام آلات CNC، والتصنيع الدقيق لدليل الحبل يمنع بشكل فعال الحبال السائبة والمتشابكة.

2. الحبل السلكي: يتم استخدام الحبال السلكية المستوردة عالية القوة مع قوة شد تبلغ 2160 N/mm²، مما يضمن السلامة وعمر الخدمة الطويل.

3. دليل الحبال: أدلة الحبال القياسية مصنوعة من البلاستيك الهندسي مع مقاومة تآكل قوية وخصائص تشحيم ذاتي جيدة، مما يقلل بشكل كبير من تآكل الحبل السلكي، وبالتالي تعزيز سلامة آلية الرفع. لظروف الاستخدام المختلفة، يمكن أيضًا توفير أدلة حبل للخدمة الشاقة مصنوعة من الحديد الزهر العقدي.

4. محرك الرفع: يستخدم محرك الرفع محركًا متغير القطب ذو قفص سنجابي مزدوج، مما يحقق نسبة سرعة 1:6. هيكل المحرك مصنوع من سبائك الألومنيوم، مما يوفر تبديدًا ممتازًا للحرارة، ويتم تركيب مروحة في نهاية محرك الرفع لتعزيز التبريد. جميع محركات الرفع مدمجة بمقاومات حرارية (أو مفاتيح حرارية) لمنع ارتفاع درجة الحرارة. فئة عزل المحرك هي F، وفئة الحماية هي IP54. يمكن إضافة أجهزة التشفير إلى محركات الرفع ذات التردد المتغير، وعادة ما يتم تركيبها مباشرة على عمود مروحة المحرك.

● الميزات التقنية للمحرك:

■ تيار البدء المنخفض، وعزم الدوران العالي

■ بداية ناعمة، وأداء تسارع ممتاز

■ عمر خدمة طويل للتصميم

■ تتوافق المعلمات الفنية مع معايير FEM وHMI

■ سرعة عالية، وانخفاض مستوى الضجيج



5. الفرامل: محرك الرفع مجهز بفرامل كهرومغناطيسية مزدوجة القرص. تم دمج الفرامل في نهاية المحرك، وعندما يتم إلغاء تنشيط المحرك، تعمل الفرامل تلقائيًا لمنع انزلاق الحمل. بمجرد ضبط الفاصل الزمني للفرامل في البداية، لا يلزم إجراء تعديل يدوي (يمكن ضبط الفواصل الزمنية ذاتيًا بواسطة نوابض الفرامل). يقوم مفتاح المراقبة الإضافي بتنبيه المستخدمين تلقائيًا عندما يكون سمك وسادة الفرامل أقل من القيمة المحددة. تتميز الفرامل الكهرومغناطيسية ذات القرص المزدوج بأنها آمنة وموثوقة، مع عزم كبح لا يقل عن 1.8 مرة من عزم دوران المحرك المقدر ودورة كبح تصل إلى 1 مليون مرة خلال فترة التشغيل الآمن، دون الحاجة إلى الصيانة.

● الميزات التقنية للفرامل:

■ العمل السريع، وموثوقية عالية

■ لا تحتاج إلى صيانة، ويمكن ضبطها ذاتيًا

■ تصميم مقاوم للغبار، وعمر خدمة طويل



6. المخفض: غطاء المخفض مصنوع من مادة سبائك الألومنيوم، خفيف الوزن ومقاوم للتآكل. يحتوي الغلاف المغلق بالكامل على مواد تشحيم شبه سائلة، مما يضمن التشحيم الكافي لجميع التروس، دون الحاجة إلى استبدال مواد التشحيم خلال فترة التشغيل الآمنة للتصميم. كل ترس، بعد تصلب السطح ومعالجة الطحن عالية الدقة، يضمن التشغيل السلس للمخفض.

● الميزات التقنية للمخفض:

■ حجم صغير، خفيف الوزن

■ التشغيل السلس، وانخفاض مستوى الضجيج

■ مقاومة للتآكل، خالية من الصيانة



7. حماية السلامة

● تستخدم الحدود العلوية والسفلية للرافعات الكهربائية ذات الحبال السلكية محددات دقيقة مدفوعة بالتروس والتي تقطع دائرة الطاقة بشكل موثوق وتوقف المحرك الكهربائي عندما يصل الخطاف إلى موضع الحد العلوي (أو السفلي).

● الحماية من الحمل الزائد: تستخدم الرافعات الكهربائية ذات الحبال السلكية أدوات حماية إلكترونية من الحمل الزائد (مع أجهزة مراقبة السلامة) للتأكد من أن إجمالي وزن الرفع لا يتجاوز قدرة الرفع المقدرة للرافعة. عندما يتجاوز التوتر في الحبل السلكي 105 بالمائة من القيمة المقدرة، فإن جهاز الحماية من الحمل الزائد سوف يقوم تلقائيًا بقطع دائرة الرفع.

● مراقبة السلامة (اختياري): يمكن تنفيذ وظائف مختلفة وفقًا لمتطلبات المستخدم:

■ حساب دورات العمل الآمنة المتبقية لآلية الرفع

■ تجميع وقت العمل أثناء الرفع

■ تراكم حدوث الحمل الزائد

■ تجميع عمليات بدء تشغيل محركات الرفع

■ الحماية من الحرارة الزائدة وأجهزة الإنذار لمحرك الرفع

■ الحماية من الحمل الزائد وأجهزة الإنذار

■ إنذارات بشأن سماكة وسادة الفرامل

■ عرض معلومات الخطأ ومطالبات الصيانة



1. تعتمد آلية السفر هيكل "المحرك بالإضافة إلى المخفض بالإضافة إلى عجلة العربة" ثلاثة في واحد، مع محرك مزدوج الجانب على إطار العربة مزدوج العارضة.
2. التحكم في السرعة ذات التردد المتغير للتشغيل السلس، وتقليل التأثير أثناء نقل الحمولة، وتعزيز السلامة، وتقليل وقت دورة التشغيل، وتحسين كفاءة الإنتاج.
3. جميع المحامل ذاتية التشحيم بتصميم يحتوي على الزيت، مما يمتص القوى الأفقية بشكل فعال.
4. جميع التروس الموجودة في المخفض تكون مكربنة السطح ومتصلبة، ولتقليل الضوضاء، يجب أن تخضع جميع التروس للطحن أو الحلاقة. لا تتطلب علب التروس تغيير الزيت خلال مدة خدمتها.
5. تتجاوز موثوقية الفرامل مليون دورة.
6. تتمتع آلية السير بالكامل بتصنيف حماية IP54، وفئة العزل لمحرك القيادة هي F.
7. تم تصميم الآلية بأكملها للتشغيل بدون صيانة.











الرافعات الكهربائية الأوروبية ذات العارضة الواحدة عبارة عن أجهزة رفع ومناولة مواد متعددة الاستخدامات تستخدم في مجموعة واسعة من التطبيقات الصناعية. إن تصميمها المدمج والتحكم الدقيق وميزات السلامة يجعلها مناسبة لمختلف المهام. فيما يلي التطبيقات الشائعة للرافعات الكهربائية الأوروبية ذات العارضة الواحدة:

• التصنيع: تُستخدم الرافعات الكهربائية الأوروبية على نطاق واسع في منشآت التصنيع لمهام مثل رفع ونقل المواد الخام والمكونات والمنتجات النهائية. فهي ضرورية لخطوط التجميع وعمليات الإنتاج.
• البناء: غالبًا ما تستخدم مواقع البناء هذه الرافعات لرفع المواد الثقيلة مثل العوارض الفولاذية والكتل الخرسانية ومعدات البناء إلى مستويات مختلفة من المبنى قيد الإنشاء.
• التخزين والخدمات اللوجستية: تستخدم الرافعات لمهام مناولة المواد في المستودعات ومراكز التوزيع. فهي تساعد في حركة البضائع وتحميل وتفريغ الشاحنات وتكديس المنصات.
• الصيانة والإصلاح: الرافعات الكهربائية هي أدوات قيمة لأعمال الصيانة والإصلاح في مختلف الصناعات. يساعدون في رفع الآلات والمعدات والمكونات الثقيلة للصيانة أو الاستبدال.
• ورش العمل: تستخدم ورش العمل صغيرة الحجم الرافعات الكهربائية الأوروبية لرفع المحركات وقطع غيار المركبات والأشياء الثقيلة الأخرى أثناء عمليات الإصلاح والتصنيع.
• المسابك: في المسابك ومنشآت تشغيل المعادن، تُستخدم الرافعات لرفع ونقل المعادن المنصهرة والقوالب والمسبوكات المعدنية الثقيلة.
• صناعة السيارات: تعتبر الرافعات ضرورية في تصنيع السيارات وإصلاحها للقيام بمهام مثل رفع أجسام السيارات والمحركات وتجميعات ناقل الحركة.
• الزراعة: في البيئات الزراعية، تُستخدم الرافعات لرفع ونقل أكياس الأعلاف الثقيلة والآلات والمعدات المستخدمة في العمليات الزراعية.
• التعدين واستغلال المحاجر: تُستخدم الرافعات الكهربائية الأوروبية في عمليات التعدين واستغلال المحاجر لرفع ونقل الخام الثقيل والصخور والآلات تحت الأرض أو إلى السطح.
• بناء السفن: تستخدم أحواض بناء السفن الرافعات لرفع وتحديد مواقع مكونات السفينة، بما في ذلك أجزاء كبيرة من الهياكل والمحركات والبضائع.
• صناعة الطيران: في مرافق تصنيع وصيانة الطيران، تستخدم الرافعات للتعامل مع مكونات الطائرات والمحركات والمعدات.
• محطات توليد الطاقة: تستخدم مرافق توليد الطاقة الرافعات لصيانة وإصلاح التوربينات والمولدات وغيرها من الآلات الثقيلة.
• المرافق: تستخدم شركات المرافق الرافعات لصيانة خطوط الكهرباء والمحولات والبنية التحتية الأخرى.
• صناعة النفط والغاز: في عمليات التنقيب عن النفط والغاز وإنتاجهما، تُستخدم الرافعات للتعامل مع معدات ومواد الحفر على منصات الحفر البحرية والبرية.
• الصناعة الكيميائية والبتروكيماوية: تستخدم الرافعات في مناولة المواد وصيانتها في مصانع معالجة المواد الكيميائية والبتروكيماوية.
• صناعة الأغذية والمشروبات: تُستخدم الرافعات الكهربائية الأوروبية في مصانع تجهيز الأغذية لرفع ونقل الحاويات والمعدات والمكونات الثقيلة.





تتضمن إجراءات الإنتاج للرافعة الكهربائية الأوروبية ذات العارضة الواحدة عدة مراحل، بدءًا من التصميم والتصنيع وحتى مراقبة الجودة والاختبار.



● التصميم والهندسة:

■ تبدأ العملية بمرحلة التصميم والهندسة، حيث يقوم المهندسون والمصممون بإنشاء خطط تفصيلية للرافعة. يتضمن ذلك تحديد قدرة رفع الرافعة وأبعادها وموادها وميزات السلامة والمكونات الكهربائية.



● شراء المواد:

■ بمجرد الانتهاء من التصميم، يتم الحصول على المواد الخام والمكونات اللازمة. قد يشمل ذلك الفولاذ والمكونات الكهربائية والمحركات وعلب التروس والحبال السلكية أو السلاسل وأجهزة السلامة.



● تصنيع المكونات:

■ يتم تصنيع المكونات المختلفة للرافعة بشكل منفصل. ويشمل ذلك تصنيع الأجزاء، وتصنيع المكونات الهيكلية، وتجميع الأنظمة الفرعية الكهربائية.



● التجميع:

■ يتم تجميع الرافعة في طابق الإنتاج. يتضمن ذلك ربط المحرك وعلبة التروس وأسطوانة الرافعة أو عجلة السلسلة وكتلة التحميل والمكونات المهمة الأخرى بإطار الرافعة.



● التمديدات الكهربائية:

■ المكونات الكهربائية، مثل مفاتيح الحد، ولوحات التحكم، وأزرار التوقف في حالات الطوارئ، والمحركات، يتم توصيلها بأسلاك ومدمجة في نظام التحكم في الرافعة.



● مراقبة الجودة والتفتيش:

■ طوال عملية التجميع، يقوم مفتشو مراقبة الجودة بفحص مكونات الرافعة وأنظمتها الفرعية للتأكد من أنها تلبي مواصفات التصميم ومعايير السلامة. تتم معالجة أية عيوب أو انحرافات وتصحيحها.



● الاختبار:

■ بمجرد تجميع الرافعة بالكامل، فإنها تخضع لاختبار شامل. يتضمن ذلك اختبارات وظيفية للتأكد من أن جميع أنظمة التحكم تعمل على النحو المنشود، واختبار الحمل للتحقق من قدرة الرفع، واختبارات السلامة للتأكد من أن جميع ميزات السلامة تعمل بشكل صحيح.



● الدهان والتشطيب:

■ تم طلاء إطار الرافعة ومكوناتها وتشطيبها لحمايتها من التآكل ولتوفير مظهر جذاب.



● التوثيق والامتثال:

■ يتم إعداد الوثائق، بما في ذلك أدلة المستخدم وشهادات السلامة والامتثال للمعايير الأوروبية أو الدولية (مثل EN 14492-2)، لمرافقة الرافعة.



● التغليف:

■ يتم تعبئة الرافعة بعناية لحمايتها أثناء النقل والمناولة. يتم إيلاء اهتمام خاص لتأمين المكونات الهامة لمنع الضرر.



● الشحن والتوصيل:

■ يتم شحن الرافعات المعبأة إلى الموزعين، أو البائعين، أو مباشرة إلى المستخدمين النهائيين، اعتمادًا على نموذج التوزيع الخاص بالشركة المصنعة.



● التركيب والتشغيل:

■ عند التسليم، قد تتطلب الرافعة التركيب والتشغيل بواسطة فنيين مدربين لضمان الإعداد والتشغيل المناسبين.



● التدريب والدعم:

■ يجوز للمصنعين توفير التدريب والدعم الفني للمستخدمين أو موظفي الخدمة لضمان التشغيل الآمن والفعال للرافعة.



● الصيانة والخدمة:

■ غالبًا ما يقدم المصنعون عروض الصيانة والخدمة للحفاظ على الرافعات في حالة عمل جيدة طوال فترة خدمتها.
