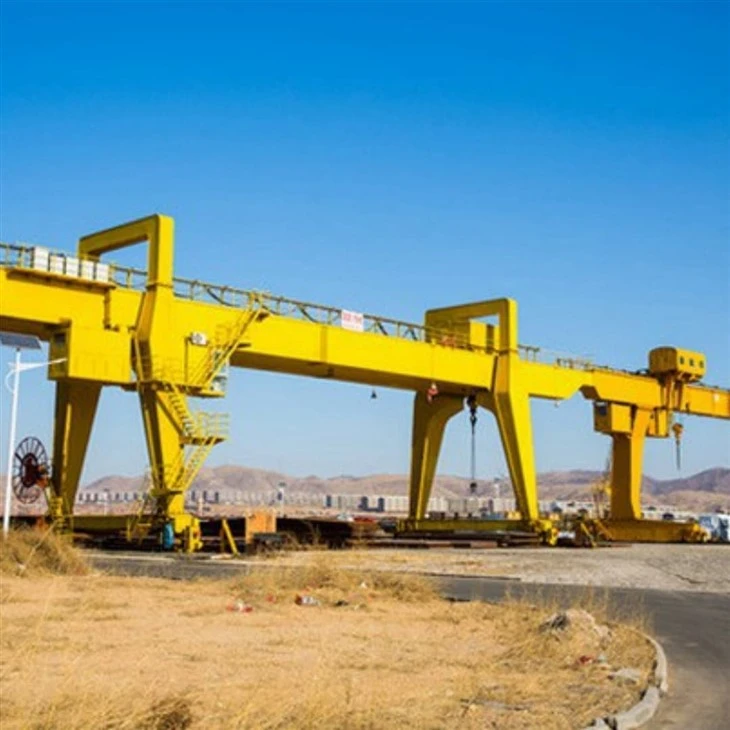

A رافعة عملاقة لبوابة جالوت سعة 100 طنعبارة عن نظام رفع كبير الحجم-مزدوج-مثبت على سكة حديدية-يستخدم للتعامل مع الأحمال الثقيلة والضخمة بشكل استثنائي في البيئات الخارجية وشبه الخارجية-. ويشار إليه عادة باسم أرافعة جالوتبسبب هيكلها الضخم وقدرتها على الرفع. تعمل هذه الرافعات علىالقضبان الأرضيةوتمتد إلى مناطق عمل كبيرة، مما يوفر معالجة فعالة للمواد لصناعات مثل البناء وبناء السفن وتصنيع الصلب والساحات الجاهزة.

---

🔧 الخصائص الرئيسية

قدرة الرفع المقدرة: 100 طن

نوع الهيكل: عارضة مزدوجة، جسرية كاملة أو شبه جسرية-نوع

فترة: يتراوح عادةً من 20 إلى 50 مترًا (قابل للتخصيص)

ارتفاع الرفع: 10-30 متر (حسب الطلب)

الطبقة العاملة: A5–A7 (متوسط ​​إلى ثقيل)

---

🧩 المكونات الأساسية

صندوق مزدوج-نوع العوارض الرئيسية: هيكل ملحوم قوي مصمم لحمل الأحمال الثقيلة عبر مسافات واسعة.

أرجل دعم البوابة: أرجل طويلة وصلبة تشكل إطار البوابة وتنقل الأحمال إلى الأرض.

عربة السلطعون: مزود بآلية الرفع ويمتد على طول العارضة الرئيسية.

نهاية العربات ذات العجلات: اسمح للرافعة بالتحرك على طول القضبان المدمجة في الأرض.

نظام الطاقة: تعمل أنظمة بكرة الكابلات أو السكك الحديدية الموصلة على تشغيل الرافعة.

خيارات التحكم: التحكم في الكابينة، أو التحكم عن بعد، أو التحكم في القلادة.

أجهزة السلامة: محدد الحمولة الزائدة، نظام منع الاصطدام-، التثبيت المقاوم للرياح، التوقف في حالات الطوارئ، مفاتيح الحد.

---

💡 أنواع التصميم

رافعة جسرية كاملة: ساقان تسيران على قضبان أرضية على كلا الجانبين.

شبه-رافعة جسرية: تسير إحدى رجليه على السكة الأرضية، والجانب الآخر يسير على مدرج مرتفع.

---

⚙️ التكوينات النموذجية

المعلمة	مثال المواصفات
سعة	100 طن
فترة	35 مترا
ارتفاع الرفع	20 مترا
سرعة العربة	5-10 م/دقيقة
سرعة تحرك الرافعة	15-25 م/دقيقة
وضع التحكم	المقصورة + البعيد
فئة الواجب	A6 (للخدمة الشاقة)



---

🏭 التطبيقات المشتركة

أحواض بناء السفن: رفع وتجميع أقسام الهيكل أو المحركات.

مصانع الخرسانة مسبقة الصب: نقل الكمرات الضخمة مسبقة الصنع وقطاعات الجسور والألواح.

ساحات الصلب: التعامل مع ملفات الصلب أو القضبان أو الآلات الثقيلة.

قطاعات الرياح والطاقة: نقل التوربينات والدوارات والمكونات الكبيرة.

مواقع البناء: نقل القوالب الكبيرة أو الوحدات الجاهزة.



قدرة التحميل المقدرة: 5 طن، 10 طن، 100 طن، حسب الطلب، 16/3.2 طن، 20/5 طن، 32/5 طن، 50/10 طن

الأعلى. ارتفاع الرفع: 40 م، حسب الطلب

تمتد: 35 م أو متطلبات العملاء

الضمان: 1 سنة

الوزن (كجم): 20000 كجم

المكونات الأساسية: PLC، المحرك، المحمل، علبة التروس، المحرك، وعاء الضغط، التروس، المضخة

طريقة التحكم: الكابينة، جهاز التحكم عن بعد لاسلكي أو حسب الطلب







1. عوارض رئيسية مزدوجة

بناء: صندوق ملحوم من النوع -هيكل فولاذي أو هيكل جمالوني (للمساحات الكبيرة أو المناطق المعرضة للرياح-).

وظيفة: يدعم العربة ويوزع الحمولة عبر امتداد الرافعة.

تصميم: فولاذ عالي القوة- مع أضلاع وحدبة معززة.



الأرجل (إطارات البوابة)

يكتب: -إطار أو مربع-اكتب أرجل الدعم.

وظيفة: نقل الحمولة من العوارض إلى نظام السفر على القضبان الأرضية.

تصميم: صلبة وطويلة ومستقرة، وعادة ما تكون مزودة بسلالم ومنصات للصيانة.

.



عربة الرفع (عربة السلطعون)

وحدة الرفع الرئيسية:

آلية الرفع: رافعة كهربائية أو هيدروليكية-للخدمة الشاقة.

طبل حبل الأسلاك, علبة التروس, الفرامل، وكتلة هوك.

حركة: يسافر على طول العوارض المزدوجة.

خياري: أنظمة الرفع المزدوجة أو وحدات الرفع المتزامنة للأحمال الطويلة/الصعبة.





3. نهاية العربات/تجميعات العجلات

نظام السفر:

العربات الآلية أو مجموعات العجلات التي تعمل على القضبان الأرضية.

عجلات فولاذية مزورة أو مصبوبة.

يقود: محرك وعلبة تروس منفصلان لكل جانب للسفر المستقل أو المتزامن.

نظام التوجيه(اختياري للقضبان المنحنية أو الدوران الضيق).

4. آلية سفر الرافعة

1. إن آلية سير الرافعة الخاصة بالرافعة الجسرية الصناعية هي المسؤولة عن تحريك الرافعة أفقيًا على طول عوارض المدرج أو القضبان. تسمح هذه الآلية للرافعة بنقل الأحمال على مساحة أكبر، مما يجعلها مفيدة للغاية في المستودعات وأحواض بناء السفن والبيئات الصناعية الأخرى حيث يلزم نقل العناصر الثقيلة حول مساحة واسعة.

2. فيما يلي المكونات والميزات الرئيسية لآلية سير الرافعة:

مكونات آلية السفر

وحدات القيادة (وحدات الجر): عادة ما تكون هذه محركات كهربائية توفر الطاقة اللازمة لتحريك الرافعة. يمكن أن يختلف عدد وحدات القيادة حسب حجم الرافعة وقدرتها؛ قد تحتوي بعض الرافعات على محركات متعددة لكل جانب لتوزيع الحمل.

علب التروس: تستخدم علب التروس لتقليل السرعة العالية للمحرك إلى سرعة أقل مناسبة لسير الرافعة. كما أنها تزيد من عزم الدوران الناتج، وهو أمر ضروري لتحريك الرافعة وحمولتها.

العجلات أو البكرات: يتم تركيب عجلات أو بكرات كبيرة على محاور ويتم تشغيلها بواسطة المحرك من خلال علبة التروس. تسير هذه العجلات أو البكرات على طول الجزء العلوي من عوارض أو قضبان المدرج وهي ضرورية للحركة المستقرة.

3. تعد آلية الحركة واحدة من أهم مكونات الرافعة الجسرية الصناعية، حيث إنها تحدد قدرة الرافعة على الحركة ونطاق التشغيل. تعد الصيانة المناسبة وعمليات التفتيش المنتظمة أمرًا بالغ الأهمية لضمان عمل آلية السفر بسلاسة وأمان. أي مشاكل في هذه الآلية يمكن أن تؤثر بشكل كبير على أداء الرافعة وسلامتها، مما يجعل من الضروري معالجة أي مشاكل على الفور.



5. آلية السفر بالعربة

1. إن آلية سير العربة الخاصة بالرافعة الجسرية الصناعية مسؤولة عن تحريك الرافعة أو آلية الرفع أفقيًا على طول العارضة الرئيسية أو القنطرة الرئيسية للرافعة. وهذا يسمح للرافعة بوضع الحمولة بدقة في الاتجاه العرضي.

2. تتكون آلية سفر العربة من عدة مكونات رئيسية:

مكونات آلية سفر العربة

وحدة القيادة: عادةً ما تكون وحدة القيادة عبارة عن محرك كهربائي، وتوفر الطاقة اللازمة لتحريك العربة. يعتمد حجم وسعة المحرك على قدرة الرفع للرافعة والسرعة المطلوبة للعربة.

علبة التروس: تعمل علبة التروس على تقليل السرعة العالية لإخراج المحرك إلى سرعة أقل مناسبة لسير العربة. كما أنه يزيد من عزم الدوران، وهو أمر ضروري لتحريك آلية الرفع وأي حمل متصل.

العجلات أو البكرات: تسير العربة على عجلات أو بكرات مثبتة على محاور. تتحرك هذه العجلات أو البكرات على طول الحواف أو المسارات الموجودة على العارضة الرئيسية، مما يسمح للعربة بالتحرك ذهابًا وإيابًا.

نظام الفرامل: تم دمج نظام الفرامل في العربة للتحكم في حركتها وتثبيتها في مكانها عند الحاجة. يمكن أن يكون هذا فرامل ميكانيكية، أو فرامل كهروميكانيكية، أو نظام فرملة ديناميكي.

3. تعتبر آلية سير العربة ضرورية لتحديد موضع الحمولة بدقة في الاتجاه العرضي. إنها تسمح للرافعة بوضع الأحمال بدقة في نقاط مختلفة على طول القنطرة. تعد الصيانة المناسبة والفحص المنتظم أمرًا ضروريًا لضمان عمل آلية العربة بسلاسة وأمان. أي مشاكل في هذه الآلية يمكن أن تؤثر بشكل كبير على الكفاءة التشغيلية للرافعة وسلامتها، مما يجعل من الضروري معالجة أي مشاكل على الفور.



6. عجلة الرافعة

1. تعتبر عجلة الرافعة للرافعة الجسرية الصناعية مكونًا حاسمًا يسمح للرافعة بالتحرك على طول عوارض المدرج أو القضبان. تم تصميم هذه العجلات لدعم وزن الرافعة وحمولتها وأي قوى ديناميكية إضافية تتولد أثناء التشغيل.

2. فيما يلي الميزات والوظائف الرئيسية لعجلات الرافعة:

مميزات عجلات الرافعة

المواد: تُصنع عجلات الرافعة عادةً من مواد{0}عالية القوة مثل الفولاذ أو الحديد الزهر لضمان قدرتها على تحمل الأحمال الثقيلة والضغوط التي تنطوي عليها عمليات الرفع.

الحجم والتكوين: يختلف حجم العجلات حسب سعة الرافعة وتصميمها. يمكن أن تكون أكبر للرافعات الأثقل لتوزيع الحمل بشكل أكثر توازناً. يمكن أيضًا أن يختلف عدد العجلات لكل محور وعدد المحاور لكل رافعة بناءً على متطلبات التصميم.

3. تلعب عجلات الرافعة دورًا حيويًا في حركة واستقرار الرافعات الجسرية الصناعية. إنهم مسؤولون عن نقل وزن الرافعة وحمولتها إلى عوارض أو قضبان المدرج مع السماح بالسفر السلس. تعتمد متانة وكفاءة حركة الرافعة إلى حد كبير على جودة وحالة هذه العجلات.

4. الصيانة المناسبة لعجلات الرافعة، بما في ذلك عمليات التفتيش المنتظمة واستبدال المكونات البالية في الوقت المناسب، أمر بالغ الأهمية للتشغيل الآمن والموثوق للرافعة. يمكن أن يؤدي إهمال صيانة العجلات إلى زيادة وقت التوقف عن العمل، وانخفاض الكفاءة، والمخاطر المحتملة على السلامة.



7. خطاف الرافعة

1. يعتبر خطاف الرافعة للرافعة الجسرية الصناعية مكونًا حاسمًا يسمح للرافعة برفع وتحريك الأحمال المختلفة. الخطاف هو نقطة الاتصال بين آلية رفع الرافعة والحمولة، مما يجعلها واجهة حاسمة لعمليات آمنة وفعالة.

2. فيما يلي الميزات والوظائف الرئيسية لخطافات الرافعة:

ميزات خطاف الرافعة

المواد: يتم تصنيع خطافات الرافعة عادةً من الفولاذ عالي القوة- أو سبائك الفولاذ لضمان قدرتها على تحمل الأحمال الثقيلة التي تتطلبها عمليات الرفع. يتم اختيار المادة لمتانتها ومقاومتها للتآكل

التصميم: يتضمن تصميم الخطاف فتحة في الأعلى حيث يتم ربطها بحبل الرافعة أو السلسلة أو أي جهاز رفع آخر. يتميز الجزء السفلي من الخطاف بشكل منحني يسمح له بالتعامل بشكل آمن مع نقاط الرفع الموجودة على الحمولة.

مزلاج الأمان: تم تجهيز العديد من الخطافات بمزلاج أمان أو آلية قفل لمنع انزلاق الحمولة عن طريق الخطأ. يجب فتح هذا المزلاج يدويًا لتحرير الحمولة في الموقع المطلوب.

تقييمات الأحمال: يتم تصنيف كل خطاف لأحمال قصوى محددة، ومن الضروري استخدام الخطافات التي تم تصنيفها للأحمال المقصودة لضمان السلامة والامتثال للوائح.



محرك

يعد محرك الرافعة الجسرية الصناعية مكونًا مهمًا يوفر الطاقة اللازمة لرفع الأحمال ونقلها. المحركات في الرافعات الجسرية عادةً ما تكون كهربائية ويمكن تصنيفها إلى نوعين رئيسيين بناءً على وظيفتها: محرك الرفع ومحرك السفر (أو العبور).

يكون محرك الرفع مسؤولاً عن رفع وخفض الخطاف أو المسكة التي تتعامل مع الحمل. تتمثل الوظيفة الأساسية لهذا المحرك في التحكم في الحركة العمودية لآلية تحميل الرافعة.

تعد محركات الرافعة بمثابة مركز القوة للرافعات القنطرية الصناعية، حيث توفر الطاقة اللازمة لعمليات الرفع والتحريك. يعتمد أداء الرافعة وموثوقيتها وسلامتها بشكل كبير على كفاءة المحركات ومتانتها. يعد الاختيار المناسب والصيانة والفحص المنتظم لهذه المحركات أمرًا بالغ الأهمية لضمان تشغيل الرافعة بسلاسة وأمان. يمكن أن تؤدي أي مشكلات في المحركات إلى عدم الكفاءة التشغيلية، وزيادة وقت التوقف عن العمل، ومخاطر محتملة على السلامة، مما يجعل الاهتمام الفوري بمشاكل المحرك أمرًا ضروريًا.

.

نظام إنذار الصوت والضوء ومفتاح الحد

1. الرافعات الجسرية الصناعية مجهزة بنظام إنذار الصوت والضوء ومفاتيح الحد لتعزيز السلامة والكفاءة التشغيلية. تلعب هذه المكونات أدوارًا حاسمة في منع الحوادث وضمان عمل الرافعة ضمن المعلمات المحددة لها.

2. نظام إنذار الصوت والضوء

تم تصميم نظام الإنذار الصوتي والضوئي لتنبيه الأفراد الموجودين بالقرب من الرافعة بشأن حالتها التشغيلية. يعد هذا النظام مهمًا بشكل خاص في البيئات التي تعمل فيها الرافعة على مقربة من العمال أو حيث تكون الرؤية محدودة.

3. مفاتيح الحد

المفاتيح الحدية هي أجهزة إلكترونية تعمل كميزات أمان مهمة في الرافعات الجسرية الصناعية. فهي تكتشف موقع الرافعة أو مكوناتها وتقطع الطاقة عندما تصل الرافعة إلى حدود التشغيل، مما يمنع وقوع الحوادث والأضرار المحتملة.

4. يعد كل من نظام إنذار الصوت والضوء ومفاتيح الحد جزءًا لا يتجزأ من التشغيل الآمن للرافعات الجسرية الصناعية. يضمن نظام الإنذار أن يكون الموظفون على دراية بحركات الرافعة وحالة التشغيل، مما يقلل من مخاطر الاصطدامات أو المخاطر الأخرى. من ناحية أخرى، تعمل مفاتيح الحد على أتمتة السلامة عن طريق منع الرافعة فعليًا من العمل خارج حدود التصميم الخاصة بها. تساهم هذه الأنظمة معًا في توفير مكان عمل أكثر أمانًا وحماية معدات الرافعة والأفراد الذين يعملون حولها. تعد الصيانة المناسبة والاختبار المنتظم لهذه الأنظمة أمرًا ضروريًا لضمان عملها بشكل موثوق وفعال.

10. أجهزة السلامة

أجهزة الحماية من التحميل الزائد

تم تصميم أجهزة الحماية من الحمل الزائد لمنع الرافعة من العمل خارج حدود حمل العمل الآمن. تقوم هذه الأجهزة بمراقبة الحمولة التي يتم رفعها وسوف ترسل تنبيهًا أو تغلق الرافعة إذا تجاوز الحمولة الحد المحدد. يعد هذا أمرًا بالغ الأهمية لمنع الأضرار الهيكلية للرافعة وتجنب الحوادث التي يمكن أن تحدث بسبب التحميل الزائد.

مفاتيح الحد

كما ذكرنا سابقًا، تعمل مفاتيح الحد على إيقاف الرافعة تلقائيًا عندما تقترب من نهاية نطاق سفرها أو عندما يصل أي من مكوناتها إلى حدود التشغيل. تعتبر هذه المفاتيح ضرورية لمنع الرافعة من تجاوز حدودها المادية، مما قد يؤدي إلى تلف الهيكل أو الاصطدام بالعوائق.

أجهزة مكافحة-التصادم

تعتبر أجهزة منع الاصطدام- ذات أهمية خاصة في البيئات التي تعمل فيها رافعات متعددة على مسافة قريبة أو حيث توجد حركة مرور أرضية كبيرة. تستخدم هذه الأجهزة أجهزة استشعار أو كاميرات أو تقنيات أخرى لاكتشاف وجود أشياء أخرى في مسار الرافعة وإما تنبيه المشغل أو إيقاف حركة الرافعة تلقائيًا لمنع الاصطدام.

أزرار التوقف في حالات الطوارئ

أزرار التوقف في حالات الطوارئ هي أدوات تحكم يتم تشغيلها يدويًا وتسمح لمشغل الرافعة أو أي موظف معتمد بإيقاف جميع عمليات الرافعة فورًا في حالة الطوارئ. يتم وضع هذه الأزرار بشكل استراتيجي بحيث يسهل على المشغل الوصول إليها وغالبًا ما تكون حمراء ومرئية للغاية.

أنظمة الفرامل

تم تصميم أنظمة الفرامل في الرافعات الجسرية الصناعية لتثبيت الحمولة في مكانها بشكل آمن عندما لا تكون متحركة ولتوفير توقف متحكم فيه أثناء العمليات. يمكن أن تكون هذه الفرامل ميكانيكية أو كهربائية أو مزيجًا من الاثنين معًا، وهي ضرورية لمنع تحركات الحمل غير المتوقعة التي قد تؤدي إلى وقوع حوادث.

مؤشرات المستوى

يتم استخدام مؤشرات الاستواء للتأكد من استواء الرافعة أثناء التشغيل، خاصة عند رفع الأحمال الدقيقة أو الدقيقة. يمكن أن يؤدي الرفع غير المتساوي إلى تغير الأحمال، مما قد يؤدي إلى فقدان السيطرة والحوادث. تساعد هذه المؤشرات المشغلين في الحفاظ على توازن الرافعة واستقرارها.

مؤشرات حمل العمل الآمن

تشير مؤشرات حمل العمل الآمن بوضوح إلى الحد الأقصى لسعة الحمولة الآمنة للرافعة. تعتبر هذه المعلومات حيوية للمشغلين لضمان عدم تحميل الرافعة بشكل زائد وتشغيلها ضمن مواصفات التصميم الخاصة بها.



11. وضع التحكم

1. التحكم اليدوي

التدخل المباشر: يتحكم مشغل الرافعة بشكل مباشر في حركات الرفع والسير للرافعة باستخدام العجلات اليدوية أو الرافعات أو الأزرار الانضغاطية. يتطلب هذا الوضع مشغلين ماهرين يمكنهم مزامنة الحركات يدويًا لتحقيق الموضع المطلوب للحمل.

الآليات البسيطة: أنظمة التحكم اليدوية أبسط في التصميم بشكل عام وقد تكون أقل عرضة للفشل المعقد.

الدقة المحدودة: تقتصر دقة حركات الرافعة على مهارة المشغل وخبرته.

2.شبه -التحكم الآلي

التشغيل المساعد: يستخدم مشغل الرافعة أجهزة التحكم مثل عصي التحكم أو مفاتيح التبديل للتحكم في الرافعة، لكن النظام يتضمن ميزات آلية تساعد في التحكم في السرعة والتزامن.

الأمان المحسّن: تشتمل الأنظمة شبه الأوتوماتيكية- غالبًا على ميزات أمان مثل التوقف التلقائي عند حدود التحميل أو حدود السفر.

الكفاءة المحسنة: يمكن لهذه الأنظمة تحسين الكفاءة التشغيلية عن طريق تقليل الحاجة إلى المشغلين ذوي المهارات العالية.

3. التحكم الآلي بالكامل

وحدة التحكم المنطقية القابلة للبرمجة (PLC): تخضع عمليات الرافعة لوحدة التحكم المنطقية القابلة للبرمجة (PLC)، والتي يمكن برمجتها لتنفيذ تسلسلات محددة من العمليات تلقائيًا.

التحكم الدقيق: توفر الأنظمة الأوتوماتيكية بالكامل تحكمًا دقيقًا في حركات الرافعة، مما يسمح بتنفيذ المناورات المعقدة بشكل متسق.

تقليل الأخطاء البشرية: تعمل الأنظمة الآلية على تقليل احتمالية حدوث أخطاء بشرية، مما يعزز السلامة والموثوقية.

التشغيل عن بعد: في بعض الحالات، يمكن تشغيل الرافعات الأوتوماتيكية بالكامل عن بعد، مما يؤدي إلى إبعاد المشغل عن البيئات التي يحتمل أن تكون خطرة.

4. التحكم بالراديو

التشغيل اللاسلكي: يستخدم مشغل الرافعة أجهزة إرسال لاسلكية للتحكم في الرافعة عن بعد، وهو ما يمكن أن يكون مفيدًا بشكل خاص في البيئات التي يكون فيها الاتصال البصري بالرافعة محدودًا.

زيادة المرونة: يتيح التحكم اللاسلكي للمشغلين التحرك بحرية حول منطقة العمل مع الحفاظ على التحكم في الرافعة.

اعتبارات السلامة: يجب اتخاذ التدابير المناسبة لإدارة الترددات والأمن لمنع التداخل أو التشغيل غير المصرح به للرافعة.

5. التحكم بالكمبيوتر

الأنظمة المتقدمة: قد تستخدم بعض الرافعات الجسرية أنظمة كمبيوتر تدمج الميزات المتقدمة مثل رؤية الآلة والذكاء الاصطناعي وتحليل البيانات لتحسين العمليات.

جمع البيانات: يمكن للرافعات التي يتم التحكم فيها بواسطة الكمبيوتر-جمع البيانات التشغيلية، والتي يمكن استخدامها لتخطيط الصيانة وتحسين التشغيل.

خيارات الواجهة: قد يتفاعل المشغلون مع الرافعة من خلال شاشات اللمس أو الواجهات المتقدمة الأخرى، مما يوفر تعليقات تفصيلية وخيارات التحكم.



12. رسم









مزايا الرافعة العملاقة ذات البوابة العملاقة 100 طن

---

1. 💪 قدرة رفع استثنائية

مصممة خصيصًا للتعامل معهاأحمال كبيرة وثقيلة جدًا، حتى 100 طن.

مثالية لساحات التصنيع الثقيلة، وبناء السفن، والخرسانة مسبقة الصب، ومشاريع البنية التحتية.

---

2. 🏗️ فترة عمل وتغطية كبيرة

يدعممسافات طويلة (20-50 مترًا أو أكثر)وارتفاعات رفع عالية (10-30 مترًا)، مما يجعلها مناسبة للرفعمناطق عمل كبيرة في الهواء الطلق.

يغطي بكفاءة ساحات واسعة ومناطق الإنتاج مع الحد الأدنى من العوائق الأرضية.

---

3. 🏋️‍♂️ الاستقرار الهيكلي متفوقة

عارضة مزدوجة-وإطار للبوابةيوفر التصميم صلابة هيكلية عالية.

قادر على التعاملالأحمال الديناميكية والخارجة عن-المركزمع الحد الأدنى من التأثير أو الاهتزاز.

---

4. 🔧 قابلة للتخصيص لتلبية الاحتياجات المحددة

يمكن تصميمها باستخدام أدوات مختلفة:

الخطافات، الحزم الموزعة، الاستيلاء، المغناطيس

أنظمة الرفع المزدوجةلرفع الأشياء الطويلة

قابلة للتكيف مع مختلففئات الواجب (A5 – A7)بناءً على تكرار الاستخدام وظروف التحميل.

---

5. 🛠️ خيارات تحكم متعددة الاستخدامات

يقدم طرق تحكم متعددة:المقصورة، جهاز التحكم عن بعد اللاسلكي، أو قلادة.

تمكنعملية آمنة ودقيقةفي البيئات المعقدة أو الخطرة.

---

6. 🧱 تصميم قائم على الأرض-مستقل

لا حاجة لمدارج علوية أو دعم البناء.

مناسبة لالبيئات الخارجيةمثل:

أحواض بناء السفن

مصانع الصلب

ساحات توربينات الرياح

مواقع بناء الجسور

---

7. 🌬️ مقاومة للطقس والبيئة

تم تصميمه باستخدامأجهزة مقاومة للرياح, المشابك السكك الحديدية، وطبقات مقاومة للتآكل-.

تعمل بشكل موثوق في الظروف الخارجية القاسية مثل المطر والغبار والرطوبة العالية.

---

8. 📈 إنتاجية وكفاءة عالية

يستطيعرفع ونقل المكونات الضخمة بسرعةوبدقة.

يقلل الاعتماد على الرافعات المتحركة أو العمل اليدوي، وبالتاليخفض التكلفة التشغيلية والوقت.

---

9. 🧩 سهولة الصيانة وعمر الخدمة الطويل

تتطلب المكونات الميكانيكية والكهربائية المتينةالحد الأدنى من الصيانة.

بنيت لعملية طويلة الأمد-للخدمة الشاقة-في البيئات الصناعية.

---

🏭 المستفيدون النموذجيون

بناء السفن والصناعة البحرية

تصنيع المعدات الثقيلة

ساحات خرسانية مسبقة الصنع

قطاعات الطاقة والطاقة (طاقة الرياح والطاقة المائية والحرارية)

بناء الجسور والبنية التحتية





تطبيقات الرافعة العملاقة لبوابة جالوت 100 طن

A رافعة بوابة عملاقة سعة 100 طنتم تصميمه لعمليات الرفع-الثقيلةفي البيئات الصناعية-الواسعة النطاق. إن قدرتها على التعامل مع المواد الثقيلة للغاية والكبيرة الحجم تجعلها لا غنى عنها في القطاعات التي تتطلب سعة تحميل عالية، وامتدادًا كبيرًا، والاستخدام الخارجي.

---

🔹 1. بناء السفن والساحات البحرية

رفع وتجميعأقسام هيكل السفينةوالمحركات والكتل والوحدات الكبيرة.

نقل المكونات كبيرة الحجم أثناءبناء السفن أو إصلاحها أو الرسو الجاف.

شائع فيأحواض بناء السفن والقواعد البحرية.

---

🔹 2. الخرسانة مسبقة الصب وإنشاء البنية التحتية

المناولةقطاعات الجسر الجاهزةوالعوارض والألواح وحلقات الأنفاق.

تستخدم فيساحات بناء الجسورومشاريع الطرق السريعة ومصانع صب قطاع المترو.

يمكن دمجها معرافعات القطاعأوعربات شعاع.

---

🔹 3. الصناعات الفولاذية والمعادن الثقيلة

رفعلفائف الصلب، والعوارض الهيكلية الكبيرة، والقضبان.

المناولةتجميعات الصلب الملحومة أو المصنعةأثناء التصنيع أو الشحن.

دعمحظائر الصلبومصانع التصنيع.

---

🔹 4. طاقة الرياح والطاقة المتجددة

النقل والتجميعأبراج توربينات الرياح، والكنات، والشفرات.

مساعدة فيالتحميل/التفريغالمكونات الثقيلة فيمناطق إقامة مزرعة الرياح.

---

🔹 5. تجميع محطات توليد الكهرباء والمعدات الثقيلة

تستخدم لمكونات المولد, أقسام الغلايات, توربينات، ومحولاتفي:

محطات الطاقة الحرارية

المنشآت النووية

محطات الطاقة الكهرومائية

---

🔹 6. ساحات السكك الحديدية والقاطرات

رفععربات السكك الحديدية والعربات والعجلات، أولوحات المسارللإصلاح أو التجميع.

تستخدم فيمصانع تصنيع القطاراتأومستودعات الصيانة.

---

🔹 7. البناء المعياري والتصنيع المسبق

الرفع وتحديد المواقعوحدات البناء المعياريةأوالألواح الجاهزة.

مفيد فيمشاريع الإسكان النموذجيةوبناء المنشآت الصناعية.

---

🔹 8. الموانئ والمحطات اللوجستية

تتحركحاويات البضائع الكبيرة والصناديق والآلات.

دعمالتعامل مع الأحمال الثقيلة-.في محطات الشحن-لأغراض خاصة.

---

📌 لماذا هو المفضل

يتعامل مع الأحمال الثقيلة والمربكة للغايةاستقرار عالي.

يمكن أن تعمل عبرمناطق عمل كبيرة في الهواء الطلقدون دعم هيكلي من المباني.

للتخصيص معالموزعات أو المسكات أو الخطافات أو المغناطيساعتمادا على نوع التحميل.

مجهزةأنظمة السلامةللتعامل الآمن مع الرياح أو الظروف شديدة الخطورة.





1. التصميم والهندسة

الهندسة التفصيلية: تطوير الرسومات والمواصفات الهندسية التفصيلية، بما في ذلك العارضة الرئيسية والرافعة والعربة والعربات الطرفية والمكونات الأخرى.

المحاكاة والنمذجة: استخدم التصميم بمساعدة الكمبيوتر (CAD) وأدوات المحاكاة لنمذجة أداء الرافعة وتحسين تصميمها.

2. اختيار المواد

مواصفات المواد: حدد مواد عالية الجودة-تلبي متطلبات القوة والمتانة ومقاومة الحرارة. تشمل المواد الشائعة الفولاذ عالي القوة- والسبائك والطلاءات المتخصصة.

المشتريات: مصدر المواد من الموردين المعتمدين، والتأكد من أنها تلبي معايير الجودة والاعتماد اللازمة.

3. تصنيع المكونات

القطع والتشكيل: قطع وتشكيل المواد الخام إلى المكونات المطلوبة، مثل الكمرات والأعمدة والأقواس. قد يتضمن ذلك عمليات مثل القطع بالبلازما، والقطع بالليزر، والتصنيع الآلي. اللحام والتجميع: لحام المكونات معًا لتشكيل العناصر الهيكلية للرافعة. يتضمن ذلك لحام الحزمة الرئيسية، والعربات الطرفية، والأجزاء الأخرى التي تحمل الحمولة-.

4. التجميع

التجميع الفرعي-: قم بتجميع المكونات الفردية، مثل نظام الرفع، والعربة، والعربات النهائية، في تجميعات فرعية-. يتضمن ذلك تركيب الأجزاء معًا وضمان المحاذاة الصحيحة. التجميع الرئيسي: قم بدمج التجميعات الفرعية - لإنشاء هيكل الرافعة بالكامل. يتضمن ذلك تركيب الرافعة والعربة على العارضة الرئيسية، وربط العربات الطرفية، وتركيب أنظمة التحكم.

5. تكامل الأنظمة

الأنظمة الكهربائية: تركيب المكونات الكهربائية، بما في ذلك المحركات ولوحات التحكم والأسلاك وأجهزة الاستشعار. التأكد من دمج الأنظمة الكهربائية للرافعة واختبارها بشكل صحيح.

أنظمة التحكم: تنفيذ وتكوين أنظمة التحكم، مثل وحدات التحكم المنطقية القابلة للبرمجة (PLCs)، وأجهزة التحكم عن بعد، وأجهزة السلامة. التحقق من أن أنظمة التحكم تعمل بشكل صحيح ويتم معايرتها.

6. الاختبار وضمان الجودة

-الاختبار التشغيلي: قم بإجراء-اختبارات ما قبل التشغيل للتحقق من وظائف الرافعة، بما في ذلك اختبار الحمل، والاختبار التشغيلي لآليات الرفع والسير، وفحوصات نظام التحكم.

اختبار السلامة: التحقق من أن ميزات السلامة، مثل مفاتيح الحد، وأجهزة الإنذار، وتوقف الطوارئ، تعمل بشكل صحيح وتفي بمعايير السلامة.

التفتيش: إجراء فحص تفصيلي لهيكل الرافعة ومكوناتها لضمان الامتثال لمواصفات التصميم ومعايير الجودة.

7. التعديلات النهائية والمعايرة

الضبط الدقيق-: قم بإجراء أي تعديلات ضرورية لتحسين أداء الرافعة وضمان التشغيل السلس. وقد يتضمن ذلك معايرة المستشعرات وضبط عناصر التحكم وضبط نظام الرفع-.

التوثيق: إعداد ومراجعة الوثائق، بما في ذلك أدلة التشغيل وأدلة الصيانة وتعليمات السلامة.

8. التسليم والتركيب

النقل: قم بالترتيب لنقل الرافعة إلى موقع التركيب، مع التأكد من التعامل معها وشحنها بأمان لمنع حدوث أي ضرر.

التثبيت: الإشراف على تركيب الرافعة في منشأة العميل، بما في ذلك التجميع والمحاذاة والاتصال بمصادر الطاقة وأنظمة التحكم.

التدريب: توفير التدريب للمشغلين وموظفي الصيانة للتأكد من أنهم على دراية بتشغيل الرافعة وإجراءات السلامة.

9. التكليف والتسليم

مرحلة التشغيل: قم بإجراء اختبارات التشغيل النهائية للتأكد من أن الرافعة تعمل بشكل صحيح في ظل الظروف العالمية-الحقيقية وتلبي مواصفات الأداء.

التسليم: تسليم الرافعة رسميًا إلى العميل، مع توفير جميع الوثائق اللازمة، بما في ذلك شهادات المطابقة، ومعلومات الضمان، وجداول الصيانة.







فحص المواد

فحص الجودة: يتم إجراء فحص صارم للجودة على المواد الخام المشتراة للتأكد من أنها تلبي متطلبات التصميم والمعايير الوطنية.

تخزين المواد: يتم تخزين المواد المؤهلة وفقًا للتصنيف لمنع التآكل أو التلف.

القطع والتشكيل

قطع الفولاذ: استخدم قطع البلازما أو القطع بالليزر أو القطع باللهب وغيرها من التقنيات لقطع الفولاذ وفقًا لحجم الرسم التصميمي.

معالجة التشكيل: تشكيل اللوحة الفولاذية من خلال الثني، والدرفلة، واللحام وغيرها من العمليات لتصنيع العارضة الرئيسية، والعارضة النهائية والأجزاء الهيكلية الأخرى.

لحام

لحام المكونات: يتم لحام الأجزاء الفولاذية المقطوعة والمُشكلة في الهياكل الرئيسية مثل العارضة الرئيسية والعارضة النهائية والعربة. تحتاج عملية اللحام إلى التحكم الصارم لضمان القوة الهيكلية وجودة اللحام.

فحص اللحام: استخدم-تقنية اختبار غير مدمرة (مثل اختبار الموجات فوق الصوتية، واختبار التصوير الشعاعي) لفحص اللحامات للتأكد من عدم وجود شقوق أو عيوب أخرى.

بالقطع

المعالجة الدقيقة: يتم إجراء المعالجة الدقيقة على المكونات الرئيسية للرافعة، مثل مجموعات العجلات، ومقاعد المحامل، والبكرات، وما إلى ذلك، لضمان دقة الأبعاد وجودة السطح.

تجميع الجهاز كله

التجميع العام: على أساس التجميع -المسبق، يتم تنفيذ التجميع الكلي للرافعة، بما في ذلك التثبيت النهائي للعارضة الرئيسية، والعارضة النهائية، وآلية الرفع، وآلية المشي، وما إلى ذلك.

التكليف والاختبار

في ظل الظروف الديناميكية، يتم اختبار الأداء التشغيلي للرافعة، بما في ذلك اختبار الرفع والمشي والتوجيه وغيرها من الوظائف. يتم فحص الحجم الكلي للرافعة الجسرية المجمعة للتأكد من أن جميع الأبعاد تلبي متطلبات التصميم.

الرش والمعالجة المضادة للتآكل-.

المعالجة السطحية إزالة الصدأ: إزالة الصدأ على سطح الرافعة، وتشمل الطرق الشائعة السفع الرملي والتخليل وما إلى ذلك. الرش التمهيدي: رش مادة تمهيدية مضادة للتآكل - على السطح المعالج لمنع أكسدة المعادن والتآكل. رش المعطف الخفيف رش الألوان: رش المعطف الخفيف وفقًا لمتطلبات العملاء أو معايير الصناعة لمنح الرافعة تأثيرًا وقائيًا وزخرفيًا. وضع العلامات: بعد الرش، قم بوضع علامة على معلومات تعريف الرافعة وفقًا للمواصفات، مثل الطراز والحمولة المقدرة وما إلى ذلك.

المصنع والتركيب

التعبئة والتغليف والنقل

حماية التغليف: قم بتغليف المكونات الرئيسية للرافعة بشكل وقائي لمنع الضرر أثناء النقل. ترتيب النقل: وفقًا لحجم المعدات وظروف النقل، حدد طريقة نقل مناسبة لنقل الرافعة إلى موقع العميل.

القبول والتسليم

قبول العملاء

القبول في-الموقع: يجري العميل قبولًا للرافعة في-الموقع وفقًا لمتطلبات العقد والمواصفات الفنية للتحقق من أداء وجودة المعدات.

تصحيح المشكلة: إذا تم العثور على أي مشاكل، فيجب على الشركة المصنعة تصحيحها في الوقت المناسب للتأكد من أن المعدات تلبي متطلبات العميل بالكامل. التدريب على التشغيل والتسليم: تقوم الشركة المصنعة عادةً بتدريب مشغلي العميل للتأكد من قدرتهم على تشغيل الرافعة بشكل صحيح وآمن.

الوسم : 100 طن رافعة جسرية بوابة جالوت، الصين 100 طن رافعة جسرية بوابة جالوت المصنعين والموردين والمصنع
