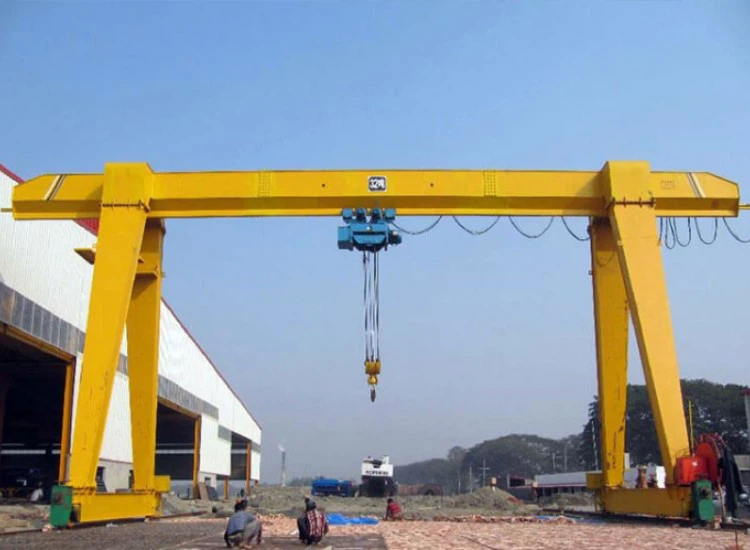

الرافعة الكهربائية ذات العارضة الواحدة رافعة جسرية

تم تصميم الرافعة الجسرية ذات العارضة الواحدة لتطبيقات الرفع الخفيفة إلى المتوسطة في التصنيع وساحات التخزين ومراكز التوزيع. الرافعة مناسبة للاستخدام في الهواء الطلق ويمكنها التعامل مع مجموعة متنوعة من المواد بما في ذلك الفولاذ والخرسانة والخشب والآلات.



يتم تشغيل الرافعة الجسرية بالكهرباء ، ويتم تشغيل الرافعة بواسطة قلادة محمولة أو جهاز تحكم عن بعد لاسلكي. الرافعة مجهزة بميزات السلامة مثل الحماية من الحمل الزائد ، وأزرار التوقف في حالات الطوارئ ، وأجهزة الاستشعار المضادة للتصادم.



يمكن تخصيص الرافعة القنطرية ذات العارضة الواحدة لتلائم متطلبات العملاء المحددة ، بما في ذلك قدرات الرفع المختلفة ، والمسافات ، والارتفاعات. الرافعة سهلة التركيب والصيانة ، وهي حل ميسور التكلفة لرفع ونقل الأحمال الثقيلة في مكان ضيق.

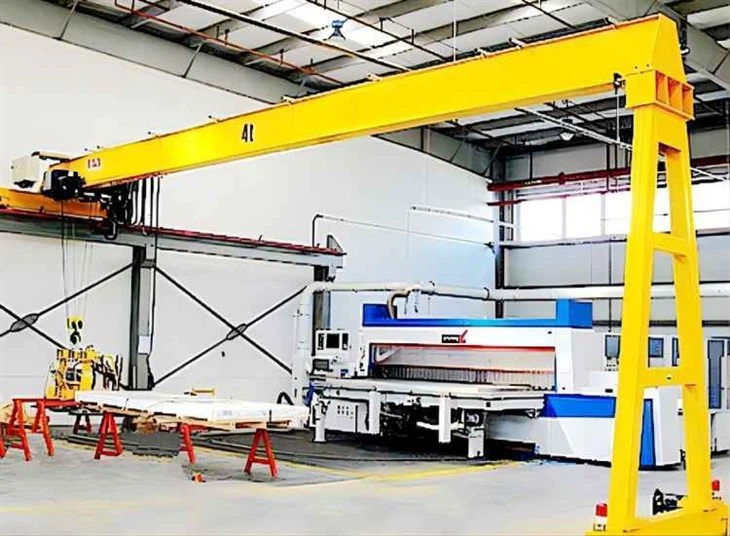

• السعة: 1 طن -32 طن
• طول الامتداد: 4-35 م
• يرفع إرتفاع: 6 م ، 9 م ، 12 م ، 15 م إلخ.
• واجب العمل: A3، A4، A5
• الجهد المحتدم: 220 فولت ~ 580 فولت ، 50-60 هرتز ، 3 ساعات تيار متردد
• درجة حرارة بيئة العمل: -25 درجة - زائد 40 درجة ، رطوبة نسبية أقل من أو تساوي 85 بالمائة
• وضع التحكم في الرافعة: التحكم في القلادة / التحكم عن بعد اللاسلكي / التحكم في المقصورة
• نطاق السعر المرجعي: $ 2000-8000 / مجموعة





1. رافعة مجموعة كاملة

الرافعة الكهربائية ذات العارضة الواحدة هي نوع من معدات مناولة المواد التي تستخدم عادة في البيئات الصناعية. وهي مصممة لرفع ونقل الأحمال الثقيلة من موقع إلى آخر داخل المنشأة.



تتميز هذه الرافعة بعارضة واحدة مدعومة بقدمين تعملان على قضبان أو عجلات. الرافعة المستخدمة لرفع وخفض الحمل تعمل بالطاقة الكهربائية ، مما يسمح بحركات سلسة ودقيقة. تتراوح قدرة الرفع للرافعة الكهربائية ذات العارضة الواحدة الجسرية من 1 طن إلى 32 طنًا.



يمكن تشغيل الرافعة إما يدويًا أو من خلال نظام تحكم عن بعد لاسلكي. يستخدم بشكل شائع في مجالات مثل مصانع التصنيع والمستودعات والمصانع حيث تحتاج المواد الثقيلة إلى النقل بدقة وكفاءة.



بشكل عام ، تعتبر الرافعة الجسرية ذات العارضة الواحدة ذات الرافعة الكهربائية حلاً موثوقًا وفعالًا لمعالجة المواد يمكنه تحسين الإنتاجية والسلامة في الإعدادات الصناعية.



2. العارضة الرئيسية

العارضة الرئيسية للرافعة الجسرية أحادية العارضة للرافعة الكهربائية هي العارضة الأفقية التي تمتد بطول الرافعة الجسرية وتدعم نظام الرافعة والعربة. عادة ما تكون مصنوعة من الفولاذ ويمكن تصميمها لتحمل سعة الوزن ومتطلبات الامتداد للتطبيق المحدد. العارضة الرئيسية مدعومة بقدمين أو أعمدة مثبتة على الأرض وتوفر أيضًا ثباتًا للرافعة أثناء التشغيل. تتحرك الرافعة الكهربائية ، المثبتة على العربة ، على طول العارضة الرئيسية لرفع ونقل المواد. يسمح تصميم العارضة الواحدة بالاستخدام الفعال للمساحة وسهولة المناورة.



3. رافعة كهربائية

الرافعة الجسرية ذات العارضة الواحدة ذات الرافعة الكهربائية مع الرافعة ذات الحبل السلكي الكهربائي هي عبارة عن معدات مناولة المواد تستخدم لرفع وتحريك الأحمال الثقيلة في منطقة محصورة. تم تصميم الرافعة بحزمة واحدة ، والتي تمتد على عرض القنطرة ويتم دعمها في كل طرف بواسطة أرجل عمودية. يتم تثبيت رافعة حبل السلك الكهربائي على العارضة وتستخدم لرفع وخفض الأحمال. الرافعة تعمل بالكهرباء ويمكن تشغيلها باستخدام جهاز تحكم. تعتمد قدرة الرافعة على مواصفات ومتطلبات المستخدم. يستخدم على نطاق واسع في المصانع وورش العمل والمستودعات لتطبيقات مناولة المواد.



4. شعاع الأرض

1) الشعاع الأرضي للرافعة الكهربائية الرافعة الجسرية أحادية العارضة عبارة عن مكون هيكلي يعمل كقاعدة للرافعة. إنه في الأساس شعاع أفقي يعمل بالتوازي مع الأرض ويدعم المكونات الأساسية الحاملة للرافعة.

2) العارضة الأرضية مصنوعة عادة من مواد قوية ومتينة مثل الفولاذ أو الخرسانة وهي مصممة لتحمل الوزن والقوى التي تمارسها الرافعة الجسرية أثناء التشغيل. عادة ما يتم تثبيته على الأرض باستخدام البراغي أو أدوات التثبيت الأخرى لضمان الثبات ومنع أي حركة أو اهتزاز.

3) تعتبر الحزمة الأرضية ضرورية للتشغيل الآمن والفعال للرافعة الجسرية ذات العارضة الواحدة للرافعة الكهربائية ، حيث إنها توفر أساسًا قويًا ومستقرًا لتشغيل الرافعة منه. كما أنه يساعد في توزيع وزن الرافعة والأحمال التي تحملها بالتساوي ، مما يقلل من مخاطر التلف الهيكلي أو الفشل.

4) بشكل عام ، تعتبر الحزمة الأرضية مكونًا أساسيًا لأي رافعة جسرية للرافعة الكهربائية أحادية العارضة ، ومن الأهمية بمكان أن يتم تصميمها وإنشائها وفقًا لمعايير عالية لضمان قدرتها على تحمل قسوة الرفع الثقيل والاستخدام المطول.



5. عجلة رافعة

1) مجموعة العجلات عالية الجودة مصنوعة من 45 # من الصلب بالقالب بالحدادة والتخشين والتكييف والتشطيب. صلابة المعالجة الحرارية HB305 ~ 385 ، وصلابة طبقة التصلب على عمق 18 مم لا تقل عن HB250. عمود العجلة مصنوع من فولاذ 45 # ، وهو خشن ومقسى ومجهز. صلابة المعالجة الحرارية 250 ~ 280HB.

2) الرافعة الكهربائية ذات العارضة الواحدة ، الرافعة الجسرية ، تشير إلى العجلة التي تستخدم لدعم حركة الرافعة الكهربائية ذات العارضة الواحدة. يتكون هذا النوع من الرافعات من هيكل عارضة واحدة مدعومة في كل طرف بواسطة جسر الرافعة. يتم تثبيت الرافعة الكهربائية على العارضة وتتحرك على طولها ، ورفع وخفض الأحمال. تعتبر العجلات المكون الرئيسي الذي يسهل حركة الرافعة ، مما يسمح لها بالتحرك أفقيًا على طول هيكل الرافعة. تصنع العجلات عادة من الفولاذ عالي الجودة وهي مصممة لتحمل وزن الرافعة والأحمال التي تحملها. يجب صيانة عجلة الرافعة الجسرية ذات العارضة الواحدة للرافعة الكهربائية بشكل مناسب لضمان حركة سلسة وفعالة للرافعة. يجب إجراء عمليات تفتيش منتظمة لتحديد أي تآكل أو تمزق ، ويجب استبدال العجلات على الفور لمنع أي حوادث أو تلف للرافعة.



6. كرين هوك

1) يشير خطاف الرافعة الجسرية للرافعة الكهربائية المفردة إلى خطاف الرفع الذي يعد جزءًا لا يتجزأ من نظام الرافعة. تم تصميم هذا النوع من الرافعة الجسرية بعارضة واحدة ورافعة كهربائية متصلة بها. يتم استخدام الرافعة الكهربائية لرفع وخفض الأشياء الثقيلة ، بينما توفر الرافعة الجسرية منصة مستقرة وآمنة لعملية الرفع.

2) عادةً ما يتم توصيل الخطاف بالرافعة الكهربائية باستخدام كابل أو سلسلة فولاذية سميكة. تم تصميم الخطاف لدعم وزن الجسم الذي يتم رفعه ويجب أن يكون قويًا بما يكفي لتحمل وزن الحمولة.

3) يتم استخدام خطاف الرافعة الجسرية ذات العارضة الواحدة للرافعة الكهربائية بشكل شائع في مواقع البناء ، ومرافق التصنيع ، والتطبيقات الصناعية الأخرى حيث يلزم رفع الأحمال الثقيلة ونقلها. هذه الرافعات قادرة على رفع الأحمال الثقيلة بدقة وسرعة ، مما يجعلها خيارًا مثاليًا للعديد من التطبيقات الصناعية المختلفة.



7. المحرك

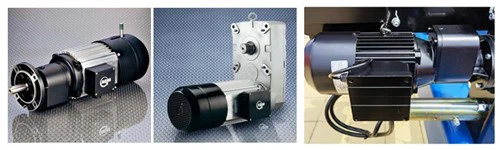

إن محرك الرافعة الجسرية ذات العارضة الواحدة للرافعة الكهربائية هو نوع من المحركات التي توفر الطاقة لدفع آليات الرفع والحركة لرافعة جسرية أحادية العارضة برافعة كهربائية. عادة ما يتم تركيب هذا المحرك على إطار الرافعة ويستخدم الطاقة الكهربائية لتحويله إلى طاقة ميكانيكية مطلوبة لتحريك الأحمال أفقيًا وعموديًا. يعمل المحرك جنبًا إلى جنب مع نظام التحكم في الرافعة لضمان التشغيل السلس وتحديد المواقع الدقيقة للأحمال. يستخدم محرك الرافعة الكهربائية والرافعة الجسرية ذات العارضة الواحدة بشكل شائع في مرافق التصنيع والمستودعات ومواقع البناء والمواقع الأخرى التي تتطلب رفع وحركة الأحمال الثقيلة.



8. نظام إنذار الصوت والضوء ومفتاح الحد من جهاز السلامة

1) عادةً ما تأتي الرافعة الجسرية ذات العارضة الواحدة للرافعة الكهربائية مزودة بنظام إنذار صوتي وضوء بالإضافة إلى أجهزة أمان لمفاتيح الحد. تم تصميم نظام إنذار الصوت والضوء لإعطاء إشارات تحذير عندما تعمل الرافعة بطريقة غير طبيعية أو عند حدوث عطل في أي من أنظمة التشغيل الخاصة بها. يضمن ذلك تنبيه العمال إلى الخطر المحتمل واتخاذ الاحتياطات اللازمة.

2) يتم تثبيت أجهزة أمان مفتاح الحد لمنع الرافعة من العمل خارج حدود العمل الآمنة. تكتشف هذه المفاتيح موضع الرافعة وحملها وتمنع الرافعة من الانتقال إلى ما وراء نقاط محددة مسبقًا. يساعد هذا في منع الحوادث الناتجة عن التحميل الزائد أو رفع الأحمال بما يتجاوز قدرة الرافعة.

3) يلعب كل من نظام الإنذار الصوتي والضوء وأجهزة أمان التبديل المحدود دورًا مهمًا في الحفاظ على بيئة مكان عمل آمنة ومأمونة. تساعد ميزات الأمان هذه على منع الحوادث وضمان رفاهية العمال وطول عمر المعدات.



9. جهاز أمان

الرافعة الكهربائية ذات العارضة الواحدة رافعة جسرية مزودة بأجهزة أمان مختلفة لضمان التشغيل الآمن للرافعة. بعض أجهزة السلامة الأساسية هي:

1) جهاز حماية الحمولة الزائدة: هو جهاز يتم تركيبه لحماية الرافعة من التحميل الزائد. إذا تجاوز الحمل الحمولة المقدرة ، يتم إيقاف تشغيل الرافعة تلقائيًا لمنع الحوادث.

2) زر التوقف في حالات الطوارئ: وهو جهاز يمكنه إيقاف الرافعة فورًا في حالة الطوارئ.

3) مفتاح الحد: يتم تثبيته لمنع الحركة الزائدة للرافعة وللحد من حركة الرافعة ضمن نطاق معين.

4) جهاز مضاد للتصادم: هو جهاز يستشعر قرب الرافعة من الأجسام الأخرى ويوقف الرافعة تلقائيًا لتجنب أي تصادم.

5) جهاز مضاد للتأرجح: إنه جهاز يمنع الحمولة من التأرجح أثناء الحركة ، مما يضمن ثباتها.

6) جهاز التحكم في الطور: هو جهاز يتحقق من تسلسل طور مزود الطاقة ويوقف الرافعة تلقائيًا إذا كان تسلسل الطور غير صحيح.

7) جهاز الإنذار: وهو جهاز ينبه الناس عند تشغيل الرافعة مثل الأضواء الساطعة أو صفارات الإنذار العالية.



جميع أجهزة السلامة هذه ضرورية للتشغيل الآمن للرافعة الكهربائية ذات العارضة الواحدة ، ويجب تدريب مشغل الرافعة على استخدامها بفعالية.

10. وضع التحكم

الرافعة الكهربائية ذات العارضة الواحدة يمكن التحكم في الرافعة الجسرية من خلال أوضاع مختلفة. فيما يلي بعض منهم:

1) التحكم في القلادة: يعد وضع التحكم هذا هو الطريقة الأكثر شيوعًا وبساطة لتشغيل الرافعة. في هذا الوضع ، يتم توصيل قلادة بالرافعة عبر كابل. يستخدم المشغل القلادة للتحكم في الرافعة عن طريق الضغط على الأزرار أو تشغيل / إيقاف تشغيل الوظائف حسب المتطلبات.

2) التحكم عن بعد: يمكن أيضًا تشغيل الرافعة بجهاز تحكم عن بعد. يتيح ذلك للمشغل التحكم في الرافعة من مسافة بعيدة دون الحاجة إلى التواجد فعليًا في موقع الرافعة.

3) التحكم اللاسلكي: في بعض الحالات ، يتم استخدام التحكم اللاسلكي لتشغيل الرافعة. وضع التحكم هذا لاسلكي ويسمح للمشغل بتشغيل الرافعة من مسافة آمنة.

4) التحكم في المقصورة: في بعض التطبيقات ، يجلس مشغل الرافعة في حجرة متصلة بالرافعة ، ويتم تشغيل الرافعة من خلال نظام التحكم في المقصورة. يمنح وضع التحكم هذا للمشغل رؤية كاملة للعملية ، وهو الأنسب للعمليات المعقدة والخطيرة.



في الختام ، يمكن التحكم في الرافعة الجسرية ذات العارضة الواحدة للرافعة الكهربائية من خلال أوضاع مختلفة ، اعتمادًا على التطبيق وتفضيل المشغل.

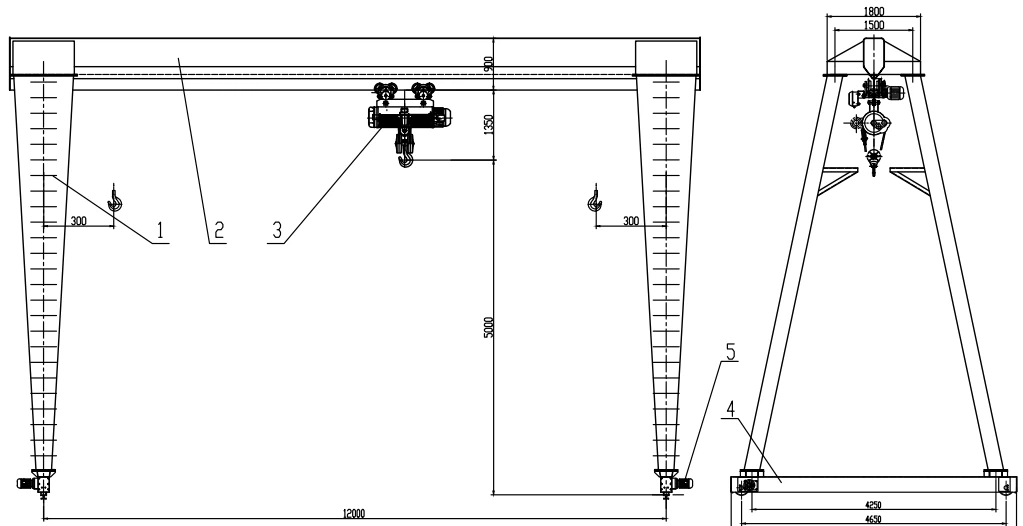

11. رسم





وزن الرفع (T)	5	10	16	20
سبان (م)	8/12/16/20/24	8/12/16/20/24	8/12/16/20/24	8/12/16/20/24
ارتفاع الرفع (م)	6/9/12	6/9/12	6/9/12	6/9/12
الجهد االكهربى	380V / تخصيص	380V / تخصيص	380V / تخصيص	380V / تخصيص





1. الكفاءة العالية: يمكن للرافعة الجسرية ذات العارضة الواحدة للرافعة الكهربائية التعامل بكفاءة مع الأحمال الثقيلة بأقل جهد من جانب المشغل.

2. متعددة الاستخدامات: الرافعة متعددة الاستخدامات ويمكن استخدامها في مجموعة متنوعة من التطبيقات بما في ذلك التصنيع والبناء ومناولة المواد.

3. فعالة من حيث التكلفة: تعتبر الرافعة فعالة من حيث التكلفة لأنها تتطلب استثمارات أقل مقارنة بأنواع الرافعات الأخرى مثل الرافعات الجسرية المزدوجة العارضة.

4. سهل التشغيل: إن الرافعة الجسرية ذات العارضة الواحدة للرافعة الكهربائية سهلة التشغيل وتتطلب الحد الأدنى من الخبرة الفنية للتشغيل.

5. تصميم موفر للمساحة: تتميز الرافعة بتصميم موفر للمساحة ويمكن تركيبها بسهولة في مساحة محدودة.

6. المتانة: الرافعة متينة للغاية ويمكنها تحمل مستويات عالية من البلى ، مما يجعلها خيارًا مثاليًا للتطبيقات الصناعية.

7. مريح: تم تصميم الرافعة بميزات مريحة تضمن للمشغل أن يعمل بشكل مريح لفترات طويلة دون أن يعاني من التعب.

8. السلامة: تأتي الرافعة مع مجموعة من ميزات الأمان مثل المفاتيح الحدية وأزرار التوقف في حالات الطوارئ التي تضمن سلامة المشغل والحمل.





تستخدم الرافعات الجسرية ذات العارضة الواحدة للرافعة الكهربائية بشكل شائع في المصانع والمستودعات وورش التجميع ومواقع البناء والأماكن الأخرى التي تتطلب رفع الأحمال الثقيلة. إنها مناسبة لرفع ونقل البضائع بأوزان وأحجام مختلفة ، بما في ذلك على سبيل المثال لا الحصر الأنابيب الفولاذية والألواح الخرسانية ومعدات الآلات والحاويات.



تتضمن بعض التطبيقات المحددة للرافعات الجسرية ذات العارضة الواحدة للرافعة الكهربائية ما يلي:

1. عمليات التحميل والتفريغ بالأرصفة والموانئ.

2. رفع المواد إلى ارتفاعات أثناء تشييد المباني أو الجسور.

3. تداول المواد الخام والمنتجات النهائية في المصانع.

4. نقل المعدات والمكونات الثقيلة في خطوط التجميع.

5. نقل البضائع في المراكز اللوجستية والمستودعات.



بشكل عام ، توفر الرافعات الجسرية ذات العارضة الواحدة للرافعة الكهربائية حلاً فعالاً وموثوقًا لتطبيقات الرفع الثقيل ، مما يجعلها مكونًا أساسيًا في مختلف الصناعات.





نظرة عامة على إجراءات الإنتاج للرافعة الكهربائية الرافعة الجسرية ذات العارضة الواحدة:

1. التصميم والهندسة: تتمثل الخطوة الأولى في تصميم الرافعة وهندستها وفقًا لمتطلبات ومواصفات العميل.

2. اختيار المواد: يتم اختيار مواد الرافعة بناءً على متطلبات التصميم ، ويتم تصنيع وتجميع المكونات الرئيسية ، مثل الرافعة ، والعربة ، والعارضة.

3. مكونات التصنيع: يتم تصنيع مكونات الرافعة ، بما في ذلك العارضة ، والعربات الطرفية ، وإطار العربة.

4. تجميع المكونات: يتم تجميع مكونات الرافعة ، وتكون العارضة ، والعربات النهائية ، وإطار العربة متوافقة مع الاختبار وملحومة لضمان السلامة الهيكلية.

5. تركيب الرافعة: تم تركيب الرافعة الكهربائية والعربة على العارضة ، والنظام الكهربائي متصل.

6. الطلاء: الرافعة مطلية بطلاء عالي الجودة يقاوم التآكل ويحسن المظهر الجمالي للرافعة.

7. الفحص والاختبار: يتم فحص واختبار الرافعة بدقة للتأكد من مطابقتها لمعايير الجودة ولوائح السلامة ومتطلبات العملاء.

8. التكليف والتسليم: يتم تشغيل الرافعة ، ويتم تزويد العميل بالتدريب والوثائق اللازمة لتشغيل الرافعة وصيانتها. أخيرًا ، يتم تسليم الرافعة إلى موقع العميل.
