رافعة جسرية 200 طن

1. رافعة جسرية مزدوجة العارضة (جانتري) بقدرة مائتي طن هي معدات رفع ثقيلة، تستخدم على نطاق واسع في المشاريع الهندسية الكبيرة ومناسبات الصناعة الثقيلة، مع خصائص فعالة وآمنة. يتيح تصميم ووظيفة هذه الرافعة لها تنفيذ عمليات الرفع الثقيلة في مجموعة متنوعة من البيئات المعقدة، وهي معدات مهمة لا غنى عنها للعديد من المشاريع واسعة النطاق.

2. تتكون آلة الباب ذات العارضة المزدوجة التي تزن مائتي طن من الجسر، وآلية تشغيل الشاحنة، والسيارة، والمعدات الكهربائية، وما إلى ذلك. وعادة ما يكون للجسور هيكل ملحوم قوي لضمان الاستقرار الشامل والقوة العالية. نطاق التطبيق: إنه مناسب لتحميل وتفريغ ومناولة المواد الكبيرة في المستودعات المفتوحة وخطوط السكك الحديدية وغيرها من الأماكن، ويستخدم على نطاق واسع في البناء والتصنيع والخدمات اللوجستية وغيرها من الصناعات.

3. باختصار، أصبحت الرافعة الجسرية ذات العارضة المزدوجة بسعة 200 طن مع قدرتها العالية على الحمل وتكوينها التقني المتقدم ومجموعة واسعة من مجالات التطبيق، من المعدات التي لا غنى عنها في الإنتاج الصناعي الحديث والبناء الهندسي واسع النطاق. في المستقبل، مع التقدم المستمر للتكنولوجيا، ستلعب هذه الرافعة دورًا أكبر في المزيد من المجالات وتقدم مساهمات أكبر في التنمية الاجتماعية. سعة التحميل المقدرة: 500 طن



أقصى ارتفاع للرفع: 6م-50م

المدى:18-35م

الضمان: سنة واحدة

مصدر الطاقة: 3 مراحل 380 فولت 50 هرتز

وضع التحكم في الرافعة: التحكم الأرضي / التحكم عن بعد / غرفة الكابينة

مجموعة كاملة من الرافعات

الرافعة الجسرية ذات المائتي طن هي معدات رفع ثقيلة مصممة للتطبيقات الصناعية الثقيلة، مع قدرة رفع فعالة ونطاق عمل كبير. يتكون هذا النوع من الرافعة عادة من الجسور وآليات تشغيل الشاحنات والسيارات والمعدات الكهربائية وما إلى ذلك، وهي مناسبة لتحميل وتفريغ ومناولة المواد الكبيرة في المستودعات المفتوحة ومحطات شحن السكك الحديدية ومحطات الموانئ. فيما يلي سوف نقدم بالتفصيل المكونات المختلفة للرافعة الجسرية ذات المائتي طن ووظائفها:

2.الجسر: الشكل الهيكلي: عادة ما تكون الجسور عبارة عن هياكل ملحومة على شكل صندوق، والتي يمكن أن توفر قوة هيكلية قوية وصلابة لضمان الاستقرار في عمليات الرفع الكبيرة. المواد: مصنوعة بشكل أساسي من الفولاذ عالي الجودة، ويتم توصيل الأجزاء من خلال عملية لحام متقدمة لتشكيل هيكل جسر قوي على شكل صندوق.

آلية تشغيل السيارة الكبيرة وضع القيادة: استخدام محرك منفصل، كل عجلة لديها محرك مستقل ونظام الفرامل، لضمان استقرار ومزامنة الرافعة أثناء التشغيل. وغيرها من الوظائف.

3. باختصار، أصبحت مجموعة الرافعات الجسرية ذات السعة الكاملة 200- طن، والتي تتمتع بقدرة حمل قوية وتكوين فني متقدم ومجموعة واسعة من مجالات التطبيق، من المعدات المهمة التي لا غنى عنها في الإنتاج الصناعي الحديث والبناء الهندسي واسع النطاق. وفي المستقبل، مع التقدم المستمر للتكنولوجيا، ستلعب هذه الرافعة دورًا أكبر في المزيد من المجالات وتقدم مساهمات أكبر في التنمية الاجتماعية.

العارضة الرئيسية

1. عادةً ما يكون العارضة الرئيسية لرافعة الجسر ذات العارضة المزدوجة التي يبلغ وزنها مائتي طن (رافعة الباب) عبارة عن هيكل ملحوم قوي لضمان قدرتها على حمل الحمولة واستقرارها.

2. العارضة الرئيسية هي واحدة من أهم مكونات تحمل الأحمال في الرافعة، ويجب أن يكون تصميمها قادرًا على دعم عمليات الرفع الكبيرة والحفاظ على استقرار المعدات. في رافعة الجسر ذات العارضة المزدوجة، عادة ما يتبنى العارضة الرئيسية شكل انحراف العارضة المزدوجة، مما يساعد على تحسين صلابة وقوة الهيكل الإجمالي. العارضة الرئيسية مصنوعة في الغالب من الفولاذ عالي الجودة، ويتم توصيل الأجزاء معًا بقوة من خلال تقنية اللحام المتقدمة لتشكيل هيكل جسر صندوقي قوي

3. نظام الرفع

1. يتكون نظام الرفع لرافعة الجسر ذات العارضة المزدوجة 200 طن عادةً من العارضة الرئيسية وعربة الرفع والخطاف والحبل السلكي والأسطوانة والمحرك وما إلى ذلك. تعمل هذه المكونات معًا لتحقيق رفع سريع وسلس للأشياء الثقيلة. من أجل ضمان عمليات الرفع الآمنة والفعالة، يجب تصميم أنظمة الرفع مع مراعاة القوة والاستقرار وسهولة التشغيل. فيما يلي سوف نقدم نظام الرفع لرافعة الجسر ذات العارضة المزدوجة 200 طن بالتفصيل.

2. الشكل الهيكلي للحزمة المتوسطة: عادةً ما يكون العارضة الرئيسية عبارة عن هيكل ملحوم على شكل صندوق، والذي يمكن أن يوفر قوة هيكلية قوية وصلابة لضمان الاستقرار في عمليات الرفع الكبيرة. المواد: مصنوعة بشكل أساسي من الفولاذ عالي الجودة، ويتم توصيل الأجزاء من خلال عملية لحام متقدمة لتشكيل هيكل جسر قوي على شكل صندوق. وعربة الرافعة، خطاف الرفع، حبل سلكي، طبلة، محرك.

3. باختصار، يحقق نظام الرفع لرافعة الجسر ذات العارضتين بسعة 200- طن عمليات رفع فعّالة وآمنة من خلال العمل التعاوني للمكونات المختلفة. وفي المستقبل، ومع التقدم المستمر للتكنولوجيا، ستلعب هذه الرافعة دورًا أكبر في المزيد من المجالات وتقدم مساهمات أكبر في التنمية الاجتماعية.



4. عربات النهاية

1. العارضة النهائية لرافعة الجسر ذات العارضة المزدوجة التي يبلغ وزنها مائتي طن هي جزء مهم من الرافعة، حيث تربط بين العارضتين الرئيسيتين وتدعم جهاز الرفع وآلية التشغيل.

2. في هيكل الرافعة، لا يلعب العارضة الطرفية دور الاتصال والاستقرار فحسب، بل تحمل أيضًا جزءًا من الوزن وتنقل القوة. عادةً، يتم بناء العارضة الطرفية باستخدام عارضة صندوقية فولاذية قوية، وهو تصميم يوفر قوة وصلابة هيكلية قوية لضمان الاستقرار في عمليات الرفع الثقيلة.

3. تتميز العوارض الطرفية بتصميم على شكل صندوق: عادةً ما تكون العوارض الطرفية ملحومة على شكل صندوق، وهو تصميم يوفر قوة وصلابة هيكلية قوية لضمان الاستقرار في عمليات الرفع الثقيلة. يتم توصيل العارضة الطرفية بالعارضة الرئيسية بواسطة مسامير عالية القوة أو لحام لضمان موثوقية واستقرار الاتصال. تتميز العارضة الطرفية بفولاذ عالي الجودة: تتكون العارضة الطرفية بشكل أساسي من فولاذ عالي الجودة، ويتم توصيل الأجزاء بقوة من خلال عملية لحام متقدمة لتشكيل هيكل جسر قوي على شكل صندوق. تدعم العارضة الطرفية عربة الرفع والخطاف والحبل السلكي والمكونات الأخرى، وتتعرض لضغط وتوتر كبيرين أثناء عملية الرفع.

4. باختصار، يوفر العارضة النهائية للرافعة الجسرية ذات العارضتين والتي تزن مائتي طن دعمًا واستقرارًا موثوقًا به للرافعة من خلال هيكلها الصلب ووظائفها المهمة. في المستقبل، مع التقدم المستمر للتكنولوجيا، ستلعب هذه الرافعة دورًا أكبر في المزيد من المجالات وتقدم مساهمات أكبر في التنمية الاجتماعية.

.



5. آلية حركة الرافعة

عادة ما يتم تشغيل آلية حركة الرافعة الجسرية ذات العارضة المزدوجة التي يبلغ وزنها مائتي طن بشكل منفصل، وتحتوي كل عجلة على محرك مستقل ونظام فرامل. يمكن لهذا التصميم ضمان استقرار ومزامنة الرافعة أثناء التشغيل، مع تحسين مرونة وسلامة التشغيل. تعد آلية تشغيل العربة أحد المكونات المهمة للرافعة الجسرية، وهي المسؤولة عن الحركة الجانبية على طول المسار على المعدات بالكامل.

2. آلية تشغيل رافعة الجسر ذات العارضتين المزدوجتين ذات مائتي طن تحتوي على جهاز قيادة، مقسم إلى محرك مستقل: كل عجلة مزودة بمحرك مستقل، يمكن التحكم فيه بشكل منفصل وفقًا للاحتياجات، لضمان التشغيل السلس للرافعة في ظروف العمل المختلفة. ونظام الكبح: تحتوي كل عجلة أيضًا على نظام كبح مستقل يوفر وظائف توقف وتحديد موضع موثوقة لمنع الانزلاق في حالة تغير الحمل أو ظروف المسار السيئة. هناك أيضًا عجلات ومسارات: مقسمة إلى تصميم العجلات: مصنوعة من الفولاذ عالي القوة، ويتم معالجة السطح بشكل خاص لزيادة مقاومة التآكل وتقليل احتياجات الصيانة. يتم حساب تخطيط العجلات والتباعد بدقة لاستيعاب الأحمال الكبيرة والمسافات الطويلة. ووضع المسار: تؤثر حالة وضع المسار بشكل مهم على أداء آلية تشغيل السيارة، لذلك يجب الحفاظ على المسار مسطحًا ومستقرًا ومتصلًا بشكل موثوق لتجنب أي تأرجح أو اهتزاز محتمل. وأيضًا المثبطات والمحركات والتحكم الكهربائي وحماية السلامة والصيانة والصيانة.

باختصار، فإن آلية تشغيل الشاحنة لرافعة الجسر ذات العارضتين بسعة 200- طن تحقق عملية رفع فعالة ومستقرة من خلال أنظمة دفع مستقلة متعددة وتكنولوجيا تحكم متقدمة. في المستقبل، مع التقدم المستمر للتكنولوجيا، ستلعب هذه الرافعة دورًا أكبر في المزيد من المجالات وتقدم مساهمات أكبر في التنمية الاجتماعية.

6. آلية عبور العربة

1. آلية حركة العربة في رافعة جسرية مزدوجة العارضة 200 طن هي الجزء الرئيسي المسؤول عن رفع وتحريك العناصر في الرافعة، ويؤثر تصميمها بشكل مباشر على أداء واستقرار معدات الرفع. تتضمن آلية تشغيل العربة عادةً إطار العربة ومحرك التشغيل ومجموعة العجلات ونظام النقل وجهاز الرفع وأجزاء أخرى، من خلال الهيكل الميكانيكي الدقيق وتكنولوجيا التحكم المتقدمة لتحقيق عمليات رفع فعالة وآمنة.

2. مكونات آلية تشغيل عربة الرافعة الجسرية ذات العارضتين المزدوجتين التي تزن مائتي طن هي: 1. شكل هيكل عربة النقل: يعتمد هيكل عربة النقل على هيكل فولاذي قوي، ويمكنه تحمل حمولة ضخمة والحفاظ على تشغيل مستقر طويل الأمد. 2. محرك التشغيل مع مجموعة العجلات. وضع القيادة: يتم توصيل محرك التشغيل بحزمة التوصيل، ويتم توصيل عمود الإخراج بعمود الدوران لمجموعة العجلات لتوفير مصدر الطاقة لتشغيل السيارة. وأيضًا أجهزة الرفع وأنظمة التحكم وأجهزة السلامة والصيانة والصيانة.

3. باختصار، فإن آلية نقل العربات في الرافعة الجسرية ذات العارضتين التي تزن 200- طن تحقق عملية رفع فعّالة وآمنة من خلال العمل التعاوني للمكونات المختلفة. وفي المستقبل، ومع التقدم المستمر للتكنولوجيا، ستلعب هذه الرافعة دورًا أكبر في المزيد من المجالات وستقدم مساهمات أكبر في التنمية الاجتماعية.

7.عجلة الرافعة

1. عجلات رافعة الجسر ذات العارضة المزدوجة التي يبلغ وزنها 200- طن هي أجزاء الدعم الرئيسية في الرافعة، والتي تستخدم لدعم المعدات بأكملها وحمولتها، وجعل الرافعة تتحرك ذهابًا وإيابًا على المسار.

2. إن عملية تصميم وتصنيع العجلة لها تأثير كبير على أدائها وعمرها، لذا فإن المواد عالية الجودة وعمليات المعالجة الحرارية الصارمة مطلوبة. بشكل عام، تكون مادة عجلة الرافعة عمومًا من الفولاذ المصبوب ZG430-640، والذي يتميز بقوة عالية ومقاومة جيدة للتآكل. من أجل تحسين قوة التآكل وعمر سطح العجلة، يجب أن يخضع المداس للمعالجة الحرارية السطحية، مما يتطلب صلابة سطح HB300-350 وعمق إخماد لا يقل عن 20 مم. يمكن لهذه التدابير الفنية أن تقلل بشكل فعال من مشاكل التآكل والسحق والتآكل للعجلة في الاستخدام طويل الأمد. تتكون مجموعة العجلات عادةً من عجلتين نشطتين وعجلتين مدفوعتين في مجموعة ويتم تثبيتها على الهيكل الرئيسي للرافعة عبر مجموعة عجلات صندوق محمل زاوية أو مجموعة عجلات صندوق محمل منقسم 45 درجة من نوع عربة. بعد التثبيت والتعديل، من الضروري التحكم في قيمة الانحراف الأفقي للعجلة ضمن النطاق المناسب لتجنب مشاكل مثل قضم السكك الحديدية وزيادة مقاومة التشغيل والاهتزاز والضوضاء.

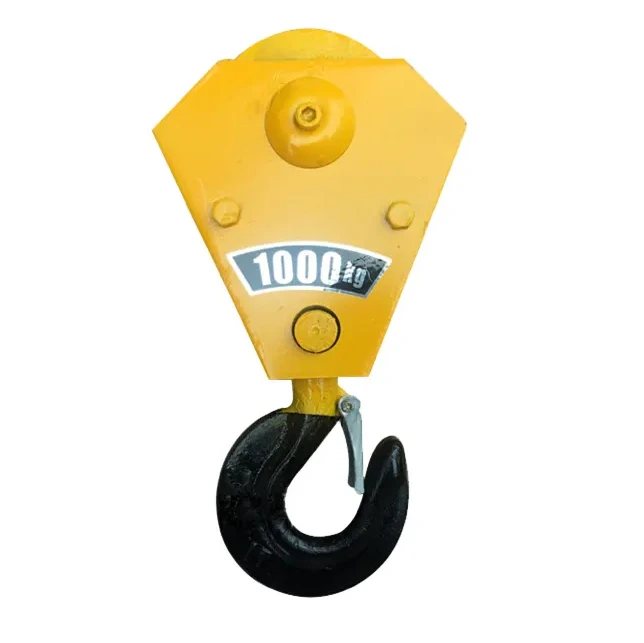

8.خطاف الرافعة

1. خطاف الرافعة الجسرية ذات العارضتين بوزن 200- طن هو المكون الرئيسي في جهاز الرفع الذي يكون على اتصال مباشر بالجسم الذي يتم رفعه. وعادة ما يكون مصنوعًا من الفولاذ عالي الجودة وخضع لعملية معالجة حرارية صارمة لتعزيز قدرته على التحمل ومتانته.

2. يجب أن يفي تصميم وتصنيع الخطافات بمتطلبات القوة العالية ومقاومة التآكل العالية والاستخدام المستقر طويل الأمد. من أجل ضمان السلامة والموثوقية في ظل ظروف العمل المختلفة، يجب أيضًا تجهيز الخطاف بمجموعة متنوعة من أجهزة السلامة، مثل واقيات الحمل الزائد وأجهزة منع الفصل. عادة ما يتم تقسيم الخطاف إلى جزأين، مثل 50/10T أو 32/5T، ويمكن استبدال الخطاف المناسب بمرونة في بيئات التشغيل المختلفة. يتم توصيل الخطاف بالأسطوانة من خلال حبل السلك الفولاذي. عندما تدور الأسطوانة، يدفع حبل السلك الفولاذي الخطاف لأعلى أو لأسفل من خلال مجموعة البكرات، وذلك لتحقيق الرفع السلس للعنصر. من حيث الصيانة، يعد الفحص الشامل المنتظم للخطاف وأجزاء التوصيل الخاصة به للتأكد من عدم وجود تشوه أو تشقق أو تآكل واضح، والحفاظ على التشحيم الجيد إجراءً مهمًا لإطالة عمر الخدمة.





9. المحرك

1. محرك الرافعة الجسرية التي يبلغ وزنها 200- طن هو عادةً محرك غير متزامن ثلاثي الطور، ويتم اختيار الطراز والقوة المحددين وفقًا لعوامل مثل وزن الرفع والمدى ومستوى العمل.

2. في التطبيقات العملية، يجب اختيار محرك الرافعة الجسرية التي يبلغ وزنها 200- طن بدقة ومطابقته وفقًا لظروف العمل الفعلية لضمان أداء الرافعة وسلامتها. وهذا يتطلب أن يكون للمحرك عزم دوران بدء كافٍ وعزم دوران أقصى واستقرار جيد، مع مراعاة المتطلبات الخاصة للارتفاعات العالية. عند الاختيار، من الضروري أيضًا مراعاة مستوى الحماية ومستوى العزل للمحرك للتكيف مع بيئات الاستخدام المختلفة وضمان التشغيل الموثوق به على المدى الطويل.

.



نظام إنذار صوتي وضوئي& مفتاح الحد

يعد نظام الإنذار الصوتي والمرئي ومفتاح الحد لرافعة الجسر ذات العارضة المزدوجة بقدرة 200 طن مكونات مهمة لجهاز أمان الرافعة لضمان سلامة وموثوقية المعدات أثناء التشغيل.

يستخدم نظام الإنذار الصوتي والضوئي للرافعة الجسرية بشكل أساسي لتذكير المشغل والموظفين المحيطين بحالة الرافعة ووجود مخاطر السلامة. على سبيل المثال، عندما تقترب الرافعة من موضع الحد الأقصى أو تفشل، سيصدر نظام الإنذار الصوتي والبصري إنذارًا لتجنب وقوع الحوادث. يتضمن نظام الإنذار هذا عادةً إنذارات صوتية وإنذارات ضوئية وما إلى ذلك، من خلال الإشارات البصرية والسمعية المزدوجة لزيادة الأمان.

يتم استخدام مفتاح الحد لتحديد نطاق حركة الرافعة لتجنب حوادث السلامة الناجمة عن تجاوز نطاق العمل التصميمي. وفقًا للوائح إدارة الدولة للإشراف على السوق والإدارة، يجب تركيب رافعات الجسر والجسر الجديدة بمجموعتين من أشكال مختلفة من أجهزة تحديد الارتفاع، مثل نوع المطرقة الثقيلة، ونوع كسر النار، ونوع لوحة الضغط، وأي نوعين لضمان السلامة الأساسية للمعدات. ستعمل أجهزة التحديد هذه على قطع مصدر الطاقة تلقائيًا عندما ترفع الرافعة وتنزل وتجري إلى وضع الحد لمنع حوادث اللف الزائد وإطلاق النار من الأعلى.

أجهزة السلامة

رافعة جسرية 200 طن أجهزة السلامة:

تتضمن معدات السلامة الخاصة برافعة الجسر ذات العارضتين 200 طن مجموعة متنوعة من تدابير السلامة مثل إنذار الرياح، وعمود منع الكسر، ومكافحة الانقلاب، وما إلى ذلك، لضمان التشغيل الآمن للرافعة في الطقس السيئ والظروف القاسية. تعد معدات سلامة الرافعة مكونًا رئيسيًا لضمان سلامة المشغل والموظفين المحيطين، فهي تحتل مكانة مهمة في تصميم الرافعة.

معدات السلامة الرئيسية لرافعة الجسر ذات العارضتين ذات المائتي طن هي: إنذار الرياح، عمود مضاد للكسر، مضاد للانقلاب، مفتاح الحد، واقي من الحمل الزائد، جهاز القفل، نظام إنذار الصوت والضوء، الفرامل.

باختصار، تضمن أجهزة السلامة الخاصة برافعة الجسر ذات العارضتين التي يبلغ وزنها مائتي طن التشغيل الآمن والموثوق به للرافعة في ظل ظروف عمل مختلفة من خلال مجموعة متنوعة من الوسائل التقنية وتدابير السلامة. لا تحمي أجهزة السلامة هذه سلامة المشغل والموظفين المحيطين فحسب، بل تعمل أيضًا على إطالة عمر خدمة الرافعة وتقليل حدوث الأعطال والحوادث. في المستقبل، مع التقدم المستمر للتكنولوجيا، ستلعب هذه الرافعة دورًا أكبر في المزيد من المجالات وتقدم مساهمات أكبر في التنمية الاجتماعية.



وضع التحكم

1. يتضمن وضع التحكم في رافعة الجسر ذات العارضة المزدوجة 200 طن عادةً خزانة التحكم الرئيسية وطاولة التشغيل وجهاز التحكم عن بعد والمكونات الأخرى لتحقيق التشغيل الدقيق وضبط الرافعة.

2. في التشغيل الفعلي، يجب على المشغل قراءة دليل تشغيل الرافعة بعناية، وتشغيلها وضبطها وفقًا لمواصفات التشغيل ذات الصلة. في الوقت نفسه، يعد تلقي التدريب المهني هو المفتاح لضمان التشغيل الماهر والآمن. نظام التحكم في رافعة الجسر ذات العارضتين 200 طن مرن، ويمكن التحكم فيه بواسطة المشغل أو التحكم عن بعد من خلال الوضع اليدوي أو التلقائي وفقًا لاحتياجات العمل المختلفة. لا تعمل طرق التحكم هذه على تحسين كفاءة العمل فحسب، بل تعمل أيضًا على تعزيز سلامة وموثوقية المعدات.





رسم





1. قدرة رفع فعالة

وزن الرفع الكبير: يمكن أن يصل وزن الرفع المقدر لرافعة الجسر ذات العارضة المزدوجة 200 طن إلى 200 طن، أو حتى أعلى، مما يمكنه تلبية احتياجات الرفع للمواد الكبيرة. مستوى العمل العالي: عادةً ما يكون مستوى العمل هو A5 أو A6، والذي يمكنه التكيف مع متطلبات التشغيل المعقدة والمتكررة والفعالة لضمان التشغيل المستقر طويل الأمد.

2.استقرار هيكلي قوي

تصميم العارضة المزدوجة: يتم استخدام هيكل العارضة المزدوجة لتوزيع الحمل وتحسين استقرار وسلامة الرافعة. في عملية الرفع الكبيرة، يمكنه منع تشوه أو انقلاب العارضة الرئيسية بشكل فعال. مادة عالية الجودة: العارضة الرئيسية مصنوعة من الفولاذ عالي القوة، ويتم توصيل الأجزاء من خلال عملية لحام متقدمة لتشكيل هيكل جسر صندوقي قوي لضمان الاستخدام المستقر على المدى الطويل.

3.وظائف متنوعة

مجموعة متنوعة من أنواع السيارات: وفقًا لاحتياجات التشغيل المختلفة، يمكنك اختيار سيارة واحدة (MG) أو سيارة مزدوجة (ME) أو سيارة الاستيلاء (MZ)، لتحقيق مجموعة متنوعة من وظائف الرفع والمناولة. التحكم الذكي: مزود بنظام تحكم كهربائي متقدم، لتحقيق ضبط السرعة والتحكم الدقيق، وسهل التشغيل، والسلامة العالية.

4. مجموعة واسعة من التطبيقات

سيناريوهات التطبيق الواسعة: قابلة للتطبيق على صناعة الحديد والصلب، والطاقة الكهرومائية، والفضاء، وبناء السفن، والسيارات، والفحم، والبتروكيماويات وغيرها من أماكن العمل الخارجية، من بناء الجسور الكبيرة إلى بناء المباني الشاهقة، ثم إلى تصنيع السفن، والتطبيق واسع للغاية.

القدرة على التكيف مع البيئة الجغرافية: يمكن استخدامه في الداخل، ولكن أيضًا التشغيل المستقر في ظروف الطقس السيئة في الهواء الطلق، مثل الرياح والعواصف الممطرة.

5.الاقتصاد وحماية البيئة

تصميم موفر للطاقة: اعتماد تقنية تنظيم سرعة تحويل التردد لتقليل استهلاك الطاقة وتحسين كفاءة الطاقة. في التشغيل الفعلي، يمكن تعديل خرج الطاقة وفقًا للحمل، مما يقلل من هدر الطاقة غير الضروري. تكلفة صيانة منخفضة: نظرًا لبنيتها البسيطة وتصميمها المعقول، فإن تكلفة الإصلاح والصيانة منخفضة نسبيًا، وتكلفة التشغيل في الاستخدام الطويل الأمد منخفضة.

6. تدابير السلامة المثالية

مجهزة بمجموعة متنوعة من أجهزة السلامة: مثل إنذار الرياح، عمود مضاد للكسر، مضاد للانقلاب، مفتاح الحد، وما إلى ذلك، لضمان التشغيل الآمن في الطقس السيئ والظروف القاسية. حماية نظام التشغيل: تم تجهيز النظام الكهربائي بتدابير حماية متعددة مثل حماية الحمل الزائد وحماية الحرارة الزائدة لتجنب تلف المعدات أو حوادث السلامة الناجمة عن أخطاء التشغيل أو الأعطال المفاجئة.

7.تصميم طويل العمر

مقاومة التآكل ومقاومة التآكل: المكونات الرئيسية مصنوعة من الفولاذ عالي الجودة والمعالج حرارياً، ويتم رش السطح بطلاء مضاد للصدأ لتعزيز مقاومة التآكل ومقاومة التآكل وإطالة عمر الخدمة. فحص الصيانة الدورية: تضمن الصيانة الدورية والتفتيش الشامل أن جميع المكونات في حالة عمل جيدة، واكتشاف المشكلات المحتملة ومعالجتها في الوقت المناسب، وإطالة عمر الخدمة الإجمالي للجهاز.







1. ساحة البضائع الخارجية وساحة المواد

عمليات التحميل والتفريغ: غالبًا ما تُستخدم الرافعات الجسرية ذات العارضتين بسعة مائتي طن في عمليات التحميل والتفريغ السائبة في ساحات الشحن الخارجية وساحات التخزين. نظرًا لقدرتها الفعالة على الرفع ونطاق العمل الكبير، يمكن إكمال تحميل وتفريغ ومناولة البضائع بسرعة، مما يحسن الكفاءة التشغيلية. الاستخدام العالي للموقع: تتميز الرافعة الجسرية بخصائص الاستخدام العالي للموقع، ويمكنها تنفيذ عمليات واسعة النطاق في مساحة محدودة، ومناسبة لمجموعة متنوعة من البضائع السائبة وتخزين البضائع السائبة ونقلها.

2. محطة الميناء

مناولة الحاويات: تُستخدم الرافعات الجسرية ذات العارضتين المزدوجتين بسعة مائتي طن على نطاق واسع في محطات الموانئ، وذلك بشكل أساسي لمناولة الحاويات وتحميلها وتفريغها. يمكن لهذا النوع من الرافعات التكيف مع بيئة العمل المعقدة في الميناء وتحقيق نقل لوجستي فعال. وظائف متنوعة: بالإضافة إلى مناولة الحاويات، يمكن للرافعة الجسرية ذات العارضتين المزدوجتين بسعة 200- طن أيضًا تنفيذ عمليات الرفع للبضائع السائبة والبضائع السائبة والعناصر الخاصة، مع وظائف متنوعة لتلبية احتياجات عمليات الموانئ.

3. مشروع هندسي واسع النطاق

بناء المباني الشاهقة: تلعب الرافعات الجسرية ذات العارضتين التي يبلغ وزنها مائتي طن دورًا مهمًا في بناء المباني الشاهقة. يمكنها إكمال رفع مواد البناء الثقيلة، مثل الهياكل الفولاذية والألواح الجاهزة، وما إلى ذلك، لضمان تقدم المشروع وسلامة البناء. بناء الجسور: في بناء الجسور الكبيرة، يتم استخدام 200 طن من الرافعات الجسرية ذات العارضتين لرفع مكونات الجسر الكبيرة، مثل أبراج الجسر وألواح الجسر وما إلى ذلك، مما يحسن كفاءة البناء والسلامة.

4.الانتاج الصناعي

تركيب المعدات وصيانتها: في الإنتاج الصناعي، غالبًا ما يتم استخدام 200 طن من الرافعات الجسرية ذات العارضتين لتركيب وصيانة المعدات الكبيرة. على سبيل المثال، في الصناعات الثقيلة مثل مصانع الصلب ومحطات الطاقة، تحتاج المعدات الثقيلة إلى الرفع والإصلاح بشكل منتظم، ويمكن لهذه الرافعة تلبية هذه الاحتياجات. مناولة المواد: في إنتاج الفحم والبتروكيماويات وغيرها من الصناعات، يتم استخدام 200 طن من الرافعات الجسرية ذات العارضتين لمناولة المواد الخام والمنتجات لتحسين كفاءة الإنتاج والسلامة.

5.الفضاء وبناء السفن

رفع المعدات الفضائية: يشمل تطبيق رافعة الجسر ذات العارضة المزدوجة 200 طن في صناعة الفضاء بناء أبراج الإطلاق ورفع المعدات الفضائية لضمان التشغيل عالي الدقة وعالي الأمان. بناء السفن: في بناء السفن، يتم استخدام رافعات الجسر ذات العارضة المزدوجة 200 طن لرفع أجزاء ومكونات الهيكل الكبيرة، مما يسرع من تقدم بناء السفن ويحسن الجودة الشاملة.

تطبيق بيئي خاص

بيئة ذات درجة حرارة عالية وضغط مرتفع: في بيئة ذات درجة حرارة عالية وضغط مرتفع، مثل مصانع الصلب ومحطات الطاقة النووية وما إلى ذلك، يمكن لرافعة الجسر ذات العارضة المزدوجة سعة 200 طن من خلال التصميم الخاص واختيار المواد، التكيف مع البيئة القاسية، لضمان التقدم السلس لعمليات الرفع. بيئة مقاومة للانفجار ومقاومة للتآكل: في البيئات الكيميائية والبترولية وغيرها من البيئات القابلة للاشتعال والانفجار أو التآكل، تتبنى رافعة الجسر ذات العارضة المزدوجة سعة 200 طن تصميمًا مقاومًا للانفجار ومقاومًا للتآكل لضمان التشغيل الآمن للمعدات وإطالة عمر الخدمة.





التصميم واختيار المواد

التصميم الأولي: وفقًا لاحتياجات المستخدمين وبيئة العمل، قم بتصميم مخطط رافعة يلبي المتطلبات الوظيفية وظروف الاستخدام. يتضمن ذلك تحديد سعة الرفع والامتداد وارتفاع الرفع والمعلمات الأخرى. اختيار المواد: اختيار الفولاذ عالي الجودة كمادة هيكلية رئيسية، مثل العارضة الرئيسية والعارضة النهائية وما إلى ذلك. يجب أن تتمتع هذه المواد بقوة عالية ومقاومة للتآكل ومقاومة للتآكل لضمان التشغيل المستقر طويل الأمد للرافعة.

2.تصنيع المكونات

القطع واللحام: يتم قطع الفولاذ المحدد بدقة وفقًا لرسومات التصميم، ثم يتم توصيل الأجزاء المختلفة من خلال عملية اللحام المتقدمة لتشكيل هيكل جسر صندوقي قوي. التصنيع: التصنيع الدقيق للمكونات الرئيسية مثل الأعمدة والمحامل واللفائف لضمان دقة الأبعاد وجودة السطح.

3.التجميع والتركيب

تجميع العارضة الرئيسية: يتم لحام الفولاذ المقطوع في عارضتين رئيسيتين، ويتم فحص شكله وحجمه بدقة للتأكد من أنه مستقيم دون انحناء.

اتصال العارضة النهائية: يتم توصيل العارضة الرئيسية والعارضة النهائية بقوة من خلال مسامير عالية القوة أو اللحام لتشكيل هيكل جسر مستقر.

تجميع السيارة: يتم تثبيت آلية مشي السيارة وجهاز الرفع (بما في ذلك المحرك، والمخفض، والأسطوانة، وما إلى ذلك) على السيارة، وتوصيلها بالخطاف من خلال حبل السلك.

4.تركيب النظام الكهربائي

تكوين نظام التحكم: قم بتثبيت خزانة التحكم ومكتب التشغيل وجهاز التحكم عن بعد ومعدات التحكم الأخرى، ورتب الكابلات والمستشعرات لضمان سلامة وموثوقية النظام الكهربائي. الوصول إلى أجهزة السلامة: قم بالوصول إلى واقي الحمل الزائد ومفتاح الحد وإنذار سرعة الرياح وأجهزة السلامة الأخرى لضمان التشغيل الآمن للمعدات في ظل ظروف مختلفة.

5.الطلاء والحماية من التآكل

معالجة السطح: يتم تنظيف سطح جسم الرافعة ومكوناتها بالرمل لإزالة الأكسيد والصدأ، ثم يتم رشها بطلاء مضاد للصدأ وطلاء علوي لتحسين مقاومة التآكل للمعدات.

6.استكشاف الأخطاء و التفتيش

التشغيل بدون تحميل: يتم إجراء اختبار عدم التحميل في المصنع للتحقق مما إذا كانت المؤسسات المختلفة تعمل بشكل طبيعي، وما إذا كان يتم التحكم في النظام الكهربائي بدقة، وما إذا كان جهاز الأمان حساسًا وموثوقًا به. اختبار الحمل: إجراء اختبار الحمل الثقيل وفقًا للحمل المقدر، والتحقق من القدرة الاستيعابية واستقرار العمل للرافعة، والتأكد من أن مؤشرات الأداء تلبي متطلبات التصميم.

7.التعبئة والتغليف والنقل

التفكيك والتعبئة: تفكيك الرافعة إلى أجزاء مناسبة للنقل، وتنفيذ التعبئة المحكمة لمنع التشوه والتلف أثناء النقل. ترتيب النقل: وفقًا للموقع المحدد للمستخدم، قم بتطوير خطة نقل مفصلة لضمان وصول الرافعة إلى مكان الحادث بأمان وفي الوقت المحدد.















قامت الشركة بتثبيت منصة إدارة المعدات الذكية، وتركيب 310 مجموعات من روبوتات المناولة واللحام. بعد اكتمال الخطة، سيكون هناك أكثر من 500 مجموعة، وسيصل معدل ربط المعدات إلى 95٪. تم وضع 32 خط لحام في الاستخدام، ومن المخطط تركيب 50 خطًا، ووصل معدل أتمتة خط الإنتاج بالكامل إلى 10 ...
