رافعات بعارضة واحدة



تعتبر رافعات EOT ذات العارضة الواحدة حلولاً فعالة وموثوقة لمعالجة المواد مصممة لمجموعة واسعة من التطبيقات الصناعية. تعتبر هذه الرافعات مثالية للعمليات التي تتطلب رفع وتحريك الأحمال الثقيلة بدقة وسرعة وأمان.

تضمن العارضة الواحدة لتكوين رافعات EOT ذات العارضة الواحدة هيكلًا خفيف الوزن وموفرًا للمساحة، مما يجعلها مناسبة للمرافق ذات الإرتفاع المحدود. الرافعات ذات العارضة الواحدة EOT هي cقادرة على التعامل مع الأحمال التي تتراوح من 1 طن إلى 20 طنًا، اعتمادًا على التخصيص. إنها مثالية لمصانع التصنيع والمستودعات وورش العمل ومرافق الصيانة. الرافعات أحادية العارضة EOT هي eمجهزة بآليات رفع متقدمة، مما يضمن رفعًا سلسًا وفعالاً.

يتم تصنيع رافعات EOT ذات العارضة الواحدة باستخدام فولاذ عالي الجودة ومكونات قوية لأداء طويل المدى. تتوافق رافعات EOT ذات العارضة الواحدة مع المعايير الدولية (مثل ISO وFEM وDIN) لضمان السلامة والموثوقية والأداء. بفضل الحلول الهندسية المتقدمة والحلول المخصصة، فإننا نلبي احتياجات الصناعة المتنوعة.

المكونات الأساسية: المحرك، المحمل، علبة التروس، المحرك، العتاد

مكان المنشأ: خنان، الصين

الضمان: 1 سنة

الوزن (كجم): 3000 كجم

التفتيش الصادر بالفيديو: متوفر

تقرير اختبار الآلات: المقدمة

النوع: رافعة بعارضة واحدة

نوع العارضة: العارضة المغنية

اللون: لون مخصص مقبول

المواد: Q235B

موك: 1 مجموعة

الاستعمال: رفع البضائع

السرعة:0.5-8م/دقيقة





1. الشعاع الرئيسي

1) تعد الحزمة الرئيسية لرافعة EOT (السفر الكهربائي العلوي) ذات العارضة الواحدة مكونًا مهمًا في هيكل الرافعة الذي يدعم نظام الحمل بأكمله. وهي مصممة عادةً لتحمل حمولة الرافعة والعربة وتحمل الضغوط التي تتم مواجهتها أثناء التشغيل.

2) عادةً ما تكون العارضة الرئيسية مصنوعة من عوارض I أو عوارض صندوقية أو عوارض مربوطة. وهي تمتد على طول الرافعة وتربط الشاحنتين الطرفيتين (أو القضبان). يجب أن يستوعب تصميم العارضة قدرة الرفع وطول الامتداد، وظروف تشغيل الرافعة.

3) تحمل الحزمة الرئيسية الحمولة من وحدة الرفع، والتي تشمل الخطاف والعربة والمواد المرفوعة. كما أنها تدعم عربة الرافعة التي تتحرك على طول الحزمة، حيث تقوم آلية الرفع برفع الحمولة أو خفضها. يجب أن تكون مصممة لتقليل الانحراف تحت الحمل لضمان التشغيل السلس والسلامة. يجب أن تكون العارضة مصممة لدعم الحد الأقصى للحمل الذي سترفعه الرافعة. الطول بين الشاحنتين الطرفيتين، مما يؤثر على تصميم وقوة العارضة.



نظام الرفع

تم تصميم نظام رفع الرافعة ذات العارضة الواحدة EOT (السفر الكهربائي العلوي) لمناولة المواد في مختلف التطبيقات الصناعية، خاصة في المصانع والمستودعات وساحات الشحن.

العارضة الواحدة:

تحتوي الرافعة على هيكل عارضة واحدة (عارضة أفقية واحدة) تمتد على عرض مساحة العمل.

يتم دعم العارضة بواسطة شاحنات نهاية على كلا الجانبين، والتي تتحرك على طول مسارات السكك الحديدية في الجزء العلوي من المبنى أو المنشأة.

رفع:

الرافعة هي آلية الرفع للرافعة وتتضمن عادةً ما يلي:

محرك كهربائي للطاقة.

الحبال السلكية أو السلاسل لرفع الحمولة.

عجلات طبلة أو سلسلة لتعبئة وسط الرفع.

خطاف أو ملحقات رفع أخرى لحمل الحمولة.

يتم تركيب الرافعات إما مباشرة على العارضة أو على نظام عربة يمتد على طول العارضة لوضع الحمولة.

عربة:

تتحرك العربة على طول العارضة، وتحمل الرافعة. يتم تشغيلها بواسطة محرك كهربائي، مما يسمح بالحركة الأفقية على طول الرافعة.

تضمن العربة تحديد موضع الرافعة بدقة فوق منطقة العمل.

نهاية الشاحنات:

يتم تركيب الشاحنات النهائية على طرفي العارضة، مما يسمح لهيكل الرافعة بأكمله بالتحرك على طول قضبان المدرج المثبتة على جدران أو أعمدة المبنى.

تحتوي الشاحنات النهائية على العجلات والمحركات التي تعمل على تشغيل الرافعة أفقيًا.

نظام التحكم:

تحتوي الرافعة عادةً على نظام تحكم يمكن تشغيله بواسطة قلادة سلكية أو جهاز تحكم عن بعد لاسلكي أو كابينة تحكم. يسمح النظام للمشغلين بالتحكم في:

الحركة العمودية (الرفع والخفض) للرافعة.

الحركة الأفقية (العبور على طول العارضة وعلى طول المدرج).

يمكن أن يكون نظام التحكم يدويًا أو آليًا حسب التطبيق والاحتياجات.

مزود الطاقة:

تعمل الرافعات الكهربائية العلوية عادةً باستخدام الطاقة الكهربائية التي يتم توفيرها عبر قضبان الموصلات أو بكرات الكابلات أو حلقات الانزلاق التي تنقل الطاقة إلى الرافعة أثناء تحركها على طول مسارها.

تختلف قدرة الرفع واحتياجات الطاقة الأخرى حسب حجم الرافعة ونوعها.

ميزات السلامة:

غالبًا ما يتم دمج محددات التحميل الزائد، وأزرار التوقف في حالات الطوارئ، وأنظمة مقاومة التأرجح، وآليات السلامة الأخرى في الرافعة لضمان التشغيل الآمن لنظام الرفع.



3. النهايةالنقل

يشير النقل النهائي لرافعة EOT (السفر الكهربائي العلوي) ذات العارضة الواحدة إلى الهيكل الموجود على طرفي جسر الرافعة الذي يدعم العجلات ويسمح للرافعة بالسفر على طول مسارها. إنه جزء مهم من التصميم العام للرافعة، مما يضمن الاستقرار والحركة السلسة أثناء التشغيل.

يتكون إطار النقل النهائي عمومًا من الفولاذ عالي القوة لضمان قدرته على تحمل الضغوط والأحمال أثناء تشغيل الرافعة. وهو يربط العجلات بجسر الرافعة، مما يوفر الدعم الهيكلي.

عادة، تحتوي العربة النهائية على مجموعتين من العجلات، واحدة في كل طرف. تعمل هذه العجلات على قضبان أو مسارات، مما يسمح للرافعة بالتحرك أفقيًا. عادة ما تكون العجلات مصنوعة من الفولاذ المطروق أو الحديد الزهر وهي مصممة للتعامل مع الأحمال الثقيلة.

في بعض الحالات، قد تحتوي إحدى العربات الطرفية على نظام قيادة آلي (مع محرك تروس)، والذي يوفر الطاقة للحركة الأفقية للرافعة. غالبًا ما يشتمل نظام القيادة على أداة توصيل وفرامل وعلبة تروس.

تساعد العربات الطرفية على توزيع الحمولة بالتساوي عبر الرافعة، مما يضمن التشغيل المتوازن. وهي تدعم وزن جسر الرافعة والحمولة التي يتم حملها، مما يضمن تحرك الرافعة بأمان وسلاسة عبر المدرج. كما أنها تسهل الحركة الأفقية للرافعة من خلال السماح لها بالسفر على طول القضبان العلوية.













4. آلية سفر الرافعة

1) مبدأ التشغيل

تعد آلية حركة الرافعة لرافعة EOT (السفر الكهربائي العلوي) ذات العارضة الواحدة مسؤولة عن الحركة الأفقية للرافعة بأكملها على طول عوارض المدرج. يتضمن مبدأ التشغيل العديد من المكونات الرئيسية التي تعمل معًا لتوفير حركة سلسة يمكن التحكم فيها.

تعد آلية حركة الرافعة لرافعة EOT ذات العارضة الواحدة مكونًا حاسمًا يمكّن من الحركة الأفقية على طول المدرج. إنه يتضمن نظامًا منسقًا من المحركات والتروس والعجلات وأنظمة التحكم لضمان حركة دقيقة وآمنة للرافعة في الاتجاه المطلوب، أثناء حمل الحمولة وتحديد موضعها بكفاءة.

2) الخصائص الوظيفية

حركة الرافعة على طول الجسر: آلية السير هي المسؤولة عن الحركة الأفقية للرافعة على عوارض أو قضبان المدرج. يقوم بتحريك جسر الرافعة في اتجاه طولي (من أحد أطراف الورشة أو المنطقة إلى الطرف الآخر)، وهو أمر ضروري لتغطية مساحة مساحة العمل بأكملها.

نظام القيادة: عادة، يتم تشغيل الرافعة بواسطة محركات كهربائية متصلة بالعجلات، والتي يتم تركيبها على أطراف عارضة الرافعة. تقوم المحركات بتشغيل العجلات التي تدور وتحرك الرافعة على طول المسار. يتم القيادة غالبًا من خلال نظام تروس تخفيض للتحكم في السرعة وعزم الدوران.

التحكم في السرعة: تسمح آلية السفر بتعديل سرعة حركة الرافعة. يمكن أن تعمل الرافعة بسرعات مختلفة حسب الحمولة ومتطلبات التشغيل. ويمكن تحقيق ذلك من خلال محركات التردد المتغير (VFDs)، والتي تسمح بالتحكم السلس والدقيق في السرعة والاتجاه.

آلية الكبح: يعد نظام الكبح الموثوق به ضروريًا لآلية السفر. تستخدم الفرامل لإيقاف الرافعة بشكل آمن عندما تصل إلى الوضع المطلوب أو في حالة الطوارئ. يتم تحقيق الكبح عادةً باستخدام فرامل قرصية أو أسطوانية، مع آلية أوتوماتيكية آمنة للفشل لمزيد من الأمان.

محاذاة المسار والعجلات: تعد المحاذاة والصيانة الصحيحة لقضبان المدرج وعجلات الرافعة أمرًا ضروريًا للحركة السلسة. يمكن أن يؤدي عدم المحاذاة إلى تآكل مفرط وزيادة استهلاك الطاقة وتشغيل غير آمن. تعتمد آلية سير الرافعة على التوجيه الدقيق للسكك الحديدية للحفاظ على الاستقرار أثناء التشغيل.

توزيع الحمولة: يجب أن تضمن آلية السير توزيعًا موحدًا للحمل بين العجلات لتجنب التحميل الزائد على أي عجلة أو محرك محدد. وهذا يساعد في الحفاظ على السلامة الهيكلية للرافعة وضمان الحركة المتوازنة.

5. آلية السفر بالعربة

تعد آلية سفر العربة الخاصة بالرافعة الكهربائية العلوية (EOT) ذات العارضة الواحدة مكونًا أساسيًا يسمح لعربة الرفع الخاصة بالرافعة بالتحرك على طول عارضة الرافعة.

إطار العربة

الغرض: إطار العربة هو الهيكل الذي يدعم الرافعة ويتم تركيبه على عارضة الرافعة. عادة ما تكون مصممة بعجلات تعمل على طول شعاع الرافعة أو مسارها.

المواد: مصنوعة عادة من الفولاذ للتعامل مع الأحمال الثقيلة وتوفير السلامة الهيكلية.

عجلات السفر

الغرض: تتحرك العربة على طول عارضة الرافعة عن طريق التدحرج على القضبان المثبتة أعلى العارضة. هذه العجلات مجهزة بمحامل وهي مصنوعة بشكل عام من الفولاذ عالي القوة لتحمل التآكل.

التصميم: تم تصميم العجلات للتعامل مع الأحمال الشعاعية والمحورية مع ضمان الحركة السلسة للعربة.

المحركات

محرك الدفع: يتم تشغيل العربة بواسطة محرك كهربائي، وعادةً ما يكون مزودًا بنظام تخفيض تروس لتوفير عزم الدوران المطلوب لتحريك العربة. يتم تثبيت المحرك على إطار العربة وينقل الحركة إلى العجلات من خلال العمود والتروس.

التحكم في السرعة: يتم التحكم في سرعة العربة باستخدام محرك التردد المتغير (VFD) أو نظام مشابه، مما يسمح بالتسارع والتباطؤ بسلاسة.

علبة التروس

الغرض: يقوم صندوق التروس بتحويل الخرج عالي السرعة للمحرك الكهربائي إلى عزم الدوران المطلوب لتحريك العربة. غالبًا ما تحتوي على نسبة تخفيض لضمان تحرك العربة بالسرعة الصحيحة، والتي عادة ما تكون بطيئة ويتم التحكم فيها من أجل التعامل الدقيق.

نظام السكك الحديدية / المسار

الغرض: تحتوي عارضة الرافعة عادةً على مسار (سكة حديدية) تتحرك عليه عجلات العربة. تمت محاذاة هذا المسار بدقة لتقليل أي اختلال في المحاذاة أو التآكل غير المتساوي، مما يضمن التشغيل السلس.

التصميم: عادة ما يتم تثبيت القضبان على الحافة العلوية للعارضة لتتحرك عليها العجلات.

نهاية العربات

الغرض: يتم دعم إطار العربة بواسطة عربات نهاية، والتي يتم تركيبها عند كل طرف من العارضة. تحتوي العربات النهائية على العجلات وآلية القيادة، وتسمح للعربة بالتحرك على طول العارضة.

التصميم: تم تصميم العربات الطرفية للتعامل مع وزن العربة والحمولة التي يتم رفعها.

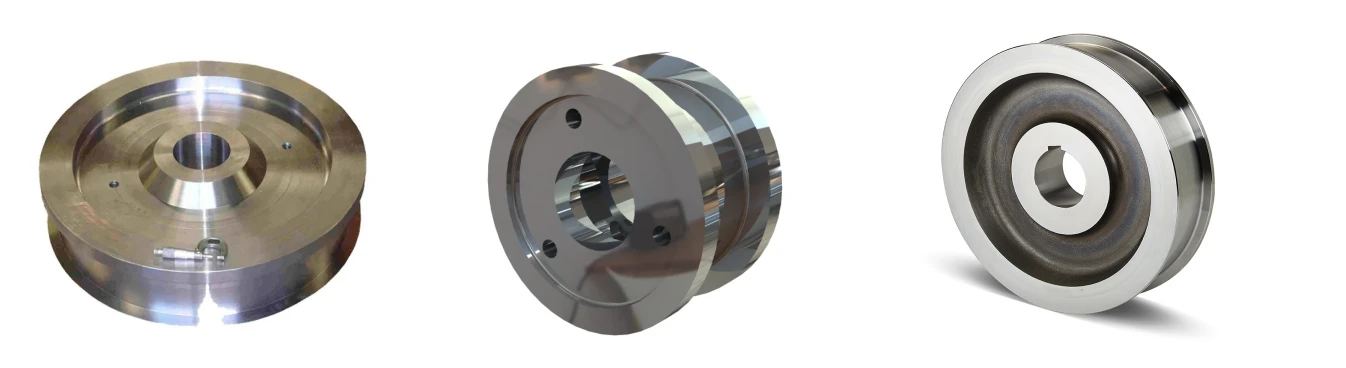

6. عجلة الرافعة

تعد عجلة الرافعة مكونًا أساسيًا لرافعة EOT (السفر الكهربائي العلوي) ذات العارضة الواحدة. وهي تلعب دورًا رئيسيًا في دعم وتسهيل حركة الرافعة على طول المدرج.

الغرض من عجلات الرافعة:

الدعم والتنقل: تدعم عجلات الرافعة الوزن الكامل للرافعة والرافعة والحمولة التي يتم رفعها. إنها تسمح للرافعة بالتحرك على طول عوارض المدرج (القضبان).

الحركة على القضبان: يتم تثبيت العجلات على العربات الطرفية المتصلة بالعارضة. تتحرك الرافعة أفقيًا على طول القضبان بمساعدة هذه العجلات.

أنواع عجلات الرافعة:

ملف المداس: تم تصميم ملف مداس العجلة ليتناسب مع شكل مسار السكة، مما يضمن حركة سلسة ويقلل من التآكل. تشمل الملامح الشائعة معالجته المسطحة أو المدببة أو المخروطية.

المواد: عادة ما تكون عجلات الرافعة مصنوعة من الفولاذ أو السبائك عالية القوة، وغالبًا ما تكون ذات أسطح معالجة بالحرارة لمقاومة التآكل وزيادة طول العمر.

حجم العجلة: يعتمد حجم وعدد العجلات على سعة حمولة الرافعة وعرض المدرج والمتطلبات التشغيلية.

كرين هوك

يعد خطاف الرافعة مكونًا مهمًا للرافعات ذات العارضة الواحدة EOT (السفر الكهربائي العلوي)، وهو المسؤول عن رفع الحمولة والحفاظ عليها بشكل آمن أثناء عمليات الرافعة.

الميزات الرئيسية لخطافات الرافعة للرافعات ذات العارضة الواحدة:

التصميم: عادةً، تستخدم رافعات EOT ذات العارضة الواحدة تصميمات ذات خطاف واحد، مناسبة لقدرات الرفع المعتدلة. غالبًا ما يتم تصنيع الخطافات من الفولاذ عالي القوة لضمان المتانة والموثوقية.

السعة: عادةً ما يتم تصميم رافعات EOT ذات العارضة الواحدة للأحمال الخفيفة إلى المتوسطة، مع قدرة ربط الرافعة تتراوح من 1 طن إلى 20 طنًا.

ميزات السلامة:

مجهزة بمزالج أمان لمنع الانزلاق العرضي للحمولة.

تلتزم بمعايير السلامة الدولية مثل DIN أو BS أو ISO للسلامة التشغيلية.

مادة:

يتم تصنيعها باستخدام سبائك الصلب أو الفولاذ الكربوني لقدرة تحمل عالية ومقاومة التآكل.

تمت معالجته بالحرارة لتعزيز القوة والمرونة.

محرك

يعد محرك الرافعة ذات العارضة الواحدة EOT (السفر الكهربائي العلوي) مكونًا رئيسيًا في توفير الطاقة الميكانيكية لتحريك حمولة الرافعة. تُستخدم هذه الرافعات عادةً لرفع ونقل المواد الثقيلة في صناعات مثل التصنيع والمستودعات ومواقع البناء.

نوع المحرك:

المحرك التعريفي على شكل قفص السنجاب: يشيع استخدامه نظرًا لموثوقيته وتكلفته المنخفضة ومتطلبات الصيانة المنخفضة.

المحرك الحثي ذو الحلقة الانزلاقية: يستخدم عند الحاجة إلى عزم دوران أعلى.

مزود الطاقة:

يعمل المحرك عادةً بطاقة تيار متردد ثلاثية الطور. يكون الجهد عادةً 380-415V، أو 50 هرتز أو 60 هرتز، حسب المنطقة.

نظام التحكم:

VFD (محرك التردد المتغير): يسمح ببدء التشغيل والإيقاف بسلاسة، والتحكم في السرعة، وكفاءة الطاقة.

DOL (Direct Online) أو Star-Delta: طرق البدء للرافعات الصغيرة، اعتمادًا على تصنيف المحرك.

قدرات التحميل:

تعتمد قدرة المحرك على قدرة الرفع للرافعة وسرعة التشغيل. على سبيل المثال، تتراوح عادةً محركات الرافعات ذات العارضة الواحدة من 1 إلى 30 كيلووات.

.

نظام إنذار الصوت والضوء ومفتاح الحد

1) نظام إنذار الصوت والضوء

يعد نظام إنذار الصوت والضوء الموجود على رافعة EOT (السفر الكهربائي العلوي) ذات العارضة الواحدة ميزة أمان مهمة تستخدم لتنبيه الموظفين الموجودين بالقرب من تشغيل الرافعة. فهو يوفر تحذيرات سمعية ومرئية لضمان سلامة المشغلين والعمال القريبين، خاصة في البيئات ذات مستويات الضوضاء العالية أو حيث قد تتعرض الرؤية للخطر.

إنذار صوتي (بوق/جرس):

عادة، يتم استخدام البوق أو الجرس لإصدار صوت عالٍ يلفت الانتباه. ويمكن تشغيله في مراحل مختلفة من تشغيل الرافعة، مثل:

قبل أن تبدأ الرافعة في التحرك.

عندما تقترب الرافعة من منطقة يحتمل أن تكون خطرة.

أثناء الحركة، خاصة عند رفع أو إنزال الأحمال الثقيلة.

إذا كان هناك خلل أو فشل.

يساعد الإنذار الصوتي في تحذير العمال الموجودين في المنطقة المجاورة للابتعاد عن مسار الرافعة.

إنذار ضوئي (ضوء وامض أو ضوء ستروب):

عادةً ما يتم تركيب ضوء وامض أو ضوء وامض على هيكل الرافعة. ينتج هذا الضوء إشارة بصرية ساطعة وامضة يمكن رؤيتها من مسافة بعيدة.

وقد يعمل جنبًا إلى جنب مع الإنذار الصوتي أو بشكل مستقل، اعتمادًا على التطبيق والبيئة.

تشمل الألوان الشائعة اللون الأحمر للتحذير أو الخطر، والأصفر أو العنبر للتحذير.

2) مفتاح الحد

يلعب مفتاح الحد الموجود على الرافعة ذات العارضة الواحدة EOT (السفر الكهربائي العلوي) دورًا حاسمًا في ضمان السلامة والأداء السليم للرافعة. إنه جهاز أمان يساعد على منع الرافعة من التحرك خارج الحدود المخصصة لها.

الحماية في نهاية السفر: يتم استخدام مفاتيح الحد لمنع الرافعة أو العربة من التحرك بعد نهاية نطاق السفر، وتجنب الأضرار الميكانيكية أو التجاوز الخطير.

آلية السلامة: إذا وصلت عربة الرافعة أو الرافعة إلى نهاية مسارها، يرسل مفتاح الحد تلقائيًا إشارة لإيقاف المحرك، مما يمنع المزيد من الحركة في هذا الاتجاه. وهذا يساعد في منع وقوع الحوادث وتقليل تآكل مكونات الرافعة.

التحكم في آلية الرفع: يضمن مفتاح الحد أن الرافعة لا ترفع أو تخفض الخطاف بما يتجاوز حدود السلامة، مما يؤدي إلى تجنب تلف الكابل أو التحميل الزائد للرافعة.

منع التحميل الزائد: تساعد بعض مفاتيح الحد أيضًا في منع الرافعة من تجاوز سعة حمولتها، وبالتالي ضمان التشغيل الآمن.

10. أجهزة السلامة

1. محددات الزائد

الوظيفة: منع الرافعة من رفع الأحمال التي تتجاوز قدرتها المقدرة، مما يساعد على تجنب تلف الرافعة وتقليل مخاطر الحوادث.

التشغيل: إذا تجاوزت الحمولة الحد المحدد، فإن محدد الحمولة الزائدة سوف يوقف آلية الرفع تلقائيًا.

2. مفاتيح الحد

الوظيفة: التحكم في حركة عربة الرافعة والرافعة والخطاف للتأكد من أنها لا تتجاوز حدود التشغيل الآمنة.

التشغيل: تعمل المفاتيح الحدية على إيقاف أو عكس حركة الرافعة عند نقاط محددة مسبقًا، مما يمنع الخطاف من الاصطدام بالنهايات والتسبب في أضرار ميكانيكية.

3. زر التوقف في حالات الطوارئ

الوظيفة: تسمح للمشغل بإيقاف الرافعة فورًا في حالة الطوارئ.

التشغيل: يقوم هذا الزر بقطع الطاقة عن جميع حركات الرافعة وعادةً ما يتم تثبيته في مكان بارز على لوحة المشغل.

4. الأجهزة المضادة للتصادم

الوظيفة: منع الرافعات من الاصطدام بالرافعات الأخرى أو العوائق في طريقها.

التشغيل: تكتشف أجهزة الاستشعار الاصطدامات المحتملة وتقوم بإيقاف الرافعة أو إبطائها لتجنب الاصطدام.

5. أضواء القرن والإشارة

الوظيفة: تنبيه الموظفين القريبين بحركات الرافعة، خاصة عندما تتحرك الرافعة في مناطق محظورة أو مزدحمة.

التشغيل: يتم تفعيل البوق أو الأضواء الوامضة للإشارة إلى تحركات الرافعة.

6. محددات الحركة

الوظيفة: منع الرافعة والعربة من التحرك خارج الحدود الآمنة، مما يضمن عدم انتقالهما خارج النطاق المصمم لهما.

التشغيل: سوف تعمل أجهزة الاستشعار أو التوقف الميكانيكي على الحد من حركة الرافعة أو العربة، مما يمنع السفر الزائد.

7. أنظمة منع السقوط

الوظيفة: حماية مشغلي الرافعات وأفراد الصيانة من السقوط أثناء العمل على المرتفعات.

العملية: قد تشتمل أنظمة منع السقوط على أحزمة الأمان، وأحزمة التعليق، وغيرها من معدات الحماية التي تثبت الأفراد في الهياكل المستقرة على الرافعة.

8. أنظمة الكبح

الوظيفة: إيقاف الرافعة من التحرك بشكل غير مقصود وإيقافها بأمان في حالة انقطاع التيار الكهربائي أو الطوارئ.

التشغيل: يتم عادةً تنشيط الفرامل تلقائيًا إذا اكتشفت الرافعة فقدان الطاقة أو إذا قام المشغل بتحرير عنصر التحكم.

9. أنظمة مؤشر التحميل

الوظيفة: تقديم تعليقات في الوقت الفعلي للمشغل حول وزن الحمولة الذي يتم رفعه.

التشغيل: تشتمل هذه الأنظمة على خلايا تحميل ومؤشرات توضح الحمل الحالي، مما يساعد المشغلين على تجنب التحميل الزائد على الرافعة.

10. هوك المزالج السلامة

الوظيفة: منع الحمل من السقوط عن طريق الخطأ من الخطاف.

التشغيل: يقوم مزلاج الأمان بتأمين الحمل على الخطاف أثناء عمليات الرفع ويمنع الإطلاق غير المقصود.

11. الحماية من انقطاع التيار الكهربائي

الوظيفة: تمنع الرافعة من الحركة المفاجئة أو غير المنضبطة في حالة انقطاع الطاقة.

التشغيل: قد يشتمل النظام على مصدر طاقة احتياطي أو نظام فرملة لتثبيت الحمولة في مكانها بأمان أثناء انقطاع التيار الكهربائي.

11. وضع التحكم

1. التحكم بالقلادة:

الوصف: يتحكم المشغل في الرافعة عبر محطة تحكم معلقة متصلة بواسطة كابل بالرافعة. تحتوي القلادة على أزرار أو مفاتيح للحركة والتعامل مع الأحمال.

الإيجابيات: بسيطة، وغير مكلفة، وسهلة التشغيل.

السلبيات: المشغل مقيد بطول الكابل، ولا توجد مرونة للتحكم في الرافعة من مواقع مختلفة.

2. جهاز التحكم عن بعد بالراديو:

الوصف: يستخدم هذا الوضع جهازًا لاسلكيًا محمولاً باليد، مما يسمح للمشغل بالتحكم في الرافعة عن بعد، غالبًا من أي مكان داخل نطاق تشغيل الرافعة.

الإيجابيات: يوفر مرونة أكبر من التحكم المعلق، مما يسمح للمشغل بالعمل في مواقع مختلفة. إنه أكثر أمانًا للمشغل، حيث يمكنه البقاء بعيدًا عن مسار التحميل.

السلبيات: تكلفة أولية أعلى، واحتمالية تداخل الإشارة أو فقدان الاتصال.

3. التحكم في المقصورة (كابينة المشغل):

الوصف: تحتوي الرافعة على مقصورة مشغل مثبتة على هيكل الرافعة، حيث يمكن للمشغل الجلوس أو الوقوف أثناء التحكم في الرافعة. وهذا أمر شائع بالنسبة للرافعات الكبيرة أو تلك المستخدمة في التطبيقات الصناعية الثقيلة.

الإيجابيات: مريحة للمشغل، مع التحكم الكامل في حركات الرافعة ومعالجة الحمولة.

السلبيات: يتطلب مساحة أكبر وقد يكون تثبيته أكثر تكلفة. يقتصر المشغل على رؤية المقصورة ويحتاج إلى تدابير أمان إضافية مثل الكاميرات أو المرايا.

4. التحكم الآلي (التحكم المبرمج مسبقًا أو الآلي):

الوصف: في التكوينات الأكثر تقدمًا، يمكن برمجة الرافعة لاتباع مسارات محددة ورفع الأحمال ونقلها تلقائيًا بناءً على تعليمات محددة مسبقًا.

الايجابيات: تقليل الأخطاء البشرية وزيادة الكفاءة في المهام المتكررة. غالبًا ما يتم استخدامه في المستودعات الآلية وأنظمة مناولة المواد.

السلبيات: باهظ الثمن ويتطلب برامج وأنظمة استشعار متقدمة.

5. التحكم بعصا التحكم:

الوصف: يمكن استخدام نظام عصا التحكم إما مع قلادة أو كجزء من إعداد التحكم في المقصورة. يتحكم المشغل في حركات الرافعة باستخدام عصا التحكم التي تترجم حركات اليد إلى حركات الرافعة.

الإيجابيات: يوفر آلية تحكم سلسة وبديهية، مما يقلل من التعب ويحسن الدقة.

السلبيات: يمكن أن يكون مكلفًا إذا تمت إضافته إلى نظام موجود، وقد يحتاج بعض المشغلين إلى التدريب لاستخدامه بكفاءة.

6. التحكم الهجين (مزيج من الأوضاع):

الوصف: يسمح هذا الوضع بالتحكم في الرافعة باستخدام مجموعة من الطرق المذكورة أعلاه. على سبيل المثال، يمكن تشغيله عن طريق التحكم المعلق في بعض الحالات، بينما يتم استخدام جهاز التحكم عن بعد أو التحكم في المقصورة في حالات أخرى.

الإيجابيات: يوفر المرونة ويسمح بأوضاع تشغيل مختلفة حسب المهمة.

السلبيات: قد يتطلب أنظمة تحكم أكثر تعقيدًا وتدريب المشغلين.

12. رسم





التقنية الرئيسية





فعالة من حيث التكلفة: تكلفة أولية أقل: الرافعات ذات العارضة الواحدة عمومًا أقل تكلفة من الرافعات ذات العارضة المزدوجة نظرًا لتصميمها الأبسط والمواد الأقل.

انخفاض تكاليف الصيانة: مع وجود عدد أقل من المكونات، تكون الصيانة عادةً أقل تعقيدًا وأرخص.

تصميم مدمج: يسمح تصميم الرافعات ذات العارضة الواحدة بنظام أكثر إحكاما، وهو أمر مفيد عند العمل في مساحات أصغر أو عندما تكون المساحة المخصصة للرأس محدودة.

خفيفة الوزن: تتميز الرافعات ذات العارضة الواحدة بإطار أخف مقارنة بالرافعات ذات العارضة المزدوجة، مما يمكن أن يساعد في تقليل الحمل على هيكل المبنى، مما يتطلب تعزيزًا أقل وتوفير تكاليف البناء.

كفاءة الطاقة: بسبب البناء الخفيف والتصميم الأبسط، غالبًا ما تتطلب الرافعات ذات العارضة الواحدة طاقة أقل للتشغيل، مما يحسن كفاءة الطاقة بشكل عام.

سهولة التركيب: تعتبر الرافعات ذات العارضة الواحدة أسهل وأسرع في التثبيت، مما يساعد في تقليل وقت التوقف عن العمل وتكاليف تركيب الأنظمة الجديدة.

مناسبة للأحمال الخفيفة: هذه الرافعات مثالية للتعامل مع الأحمال الخفيفة إلى المتوسطة، والتي تصل عادةً إلى 20-25 طن. بالنسبة للأحمال الثقيلة، قد تكون الرافعات ذات العارضة المزدوجة أكثر ملاءمة، ولكن بالنسبة للمهام الأخف، غالبًا ما تكون الرافعات ذات العارضة الواحدة أكثر من كافية.

متعددة الاستخدامات وقابلة للتخصيص: يمكن تخصيص الرافعات ذات العارضة الواحدة لتلبية متطلبات محددة من حيث الامتداد وارتفاع الرفع وسعة الحمولة. ويمكن أيضًا تجهيزها بملحقات مختلفة، مثل الرافعات والعربات وأجهزة التحكم، لمزيد من المرونة.

تقليل متطلبات الإرتفاع: تتطلب الرافعات ذات العارضة الواحدة مساحة رأس أقل مقارنة بالرافعات ذات العارضة المزدوجة، مما يجعلها مثالية للتركيبات في المناطق ذات المساحة الرأسية المحدودة.

أفضل للتطبيقات ذات السرعة المنخفضة إلى المتوسطة: الرافعات ذات العارضة الواحدة مناسبة تمامًا للحركات الأبطأ والأقل تكرارًا، مما يجعلها مثالية للعديد من تطبيقات المستودعات أو ورش العمل أو التصنيع الخفيف.

تشغيل أبسط: نظرًا لهيكلها الأقل تعقيدًا، فإن الرافعات ذات العارضة الواحدة أسهل في التشغيل والتحكم، مما يجعلها خيارًا شائعًا للمستخدمين ذوي الخبرة الدنيا في تشغيل الرافعة.





1. مرافق المستودعات والتخزين

مناولة المواد: تعتبر رافعات EOT ذات العارضة الواحدة مثالية لنقل المواد الثقيلة أو الضخمة داخل المستودع، مثل المنصات أو الصناديق أو المواد الخام.

التحميل والتفريغ: تستخدم لتحميل وتفريغ البضائع من الشاحنات أو حاويات الشحن في المستودعات وساحات التخزين.

2. خطوط التصنيع والتجميع

مساعدة خط الإنتاج: تُستخدم هذه الرافعات لنقل الأجزاء أو المنتجات على طول خطوط التجميع في مصانع التصنيع.

التعامل مع المعدات الثقيلة: في صناعات مثل السيارات أو تشغيل المعادن، تساعد هذه الرافعات في نقل المكونات الكبيرة مثل المحركات والإطارات والهيكل.

3. البناء والهندسة

إعداد الموقع: يمكن لرافعات EOT ذات العارضة الواحدة نقل مواد البناء مثل العوارض الفولاذية والكتل الخرسانية والمواد الثقيلة الأخرى حول موقع البناء.

المواد الجاهزة: يمكن استخدامها لوضع مكونات البناء الجاهزة للتجميع.

4. صناعة الصلب

التعامل مع الملفات والألواح الفولاذية: في مصانع الصلب، تُستخدم هذه الرافعات لرفع ونقل الملفات والألواح والقضبان الفولاذية الثقيلة أثناء مراحل الإنتاج والمعالجة.

عمليات الصب: تُستخدم رافعات EOT ذات العارضة الواحدة في المسابك لمعالجة المعدن المنصهر والقوالب والمنتجات النهائية.

5. محطات توليد الطاقة

صيانة المعدات: تستخدم الرافعات ذات العارضة الواحدة لرفع ونقل معدات محطات توليد الطاقة، مثل التوربينات والمولدات والمحولات، أثناء عمليات التركيب والصيانة.

مناولة الوقود: تستخدم هذه الرافعات أيضًا لنقل الوقود أو المواد السائبة الأخرى داخل المصنع.

6. أحواض بناء السفن

المناولة على جانب الرصيف: في أحواض بناء السفن، تُستخدم هذه الرافعات لنقل المكونات الثقيلة لبناء السفن، مثل المراوح وأجزاء الهيكل وغيرها من القطع الكبيرة.

الصيانة والإصلاح: يمكنهم المساعدة في رفع مكونات السفينة للإصلاح أو الاستبدال.

7. التعدين واستغلال المحاجر

نقل المواد: تُستخدم رافعات EOT ذات العارضة الواحدة لنقل المعادن والخامات والصخور المستخرجة داخل موقع التعدين أو إلى المخزونات.

تحميل وتفريغ معدات التعدين: تساعد في تفريغ آلات التعدين الثقيلة أو نقل المعدات للصيانة.

8. الزراعة وتصنيع الأغذية

مناولة الحبوب أو المواد الخام: يمكن استخدام هذه الرافعات في الصوامع والمستودعات لرفع أكياس أو حاويات الحبوب أو البذور أو غيرها من المنتجات الزراعية.

مصانع المعالجة: في مصانع تجهيز الأغذية، تقوم بنقل المكونات الخام أو المنتجات النهائية عبر مراحل الإنتاج المختلفة.

9. التعامل مع المواد في المصانع الكيماوية

نقل المواد الكيميائية: تُستخدم الرافعات ذات العارضة الواحدة في مصانع المواد الكيميائية للتعامل مع الحاويات أو البراميل المملوءة بالمواد الكيميائية، مما يسهل الحركة الآمنة عبر المنشأة.

التعامل مع المواد الخطرة: تم تصميم هذه الرافعات للتعامل مع المواد الخطرة أو الحساسة مع ميزات السلامة المناسبة.

10. البنية التحتية العامة

الصيانة في مستودعات المترو أو السكك الحديدية: تُستخدم رافعات EOT ذات العارضة الواحدة في مستودعات السكك الحديدية أو مرافق صيانة المترو للتعامل مع مكونات القطار، مثل العجلات والمحاور وأجزاء أخرى.

صيانة الجسور: تُستخدم أيضًا لصيانة وإصلاح البنية التحتية للجسور، خاصة في مراكز النقل أو الجسور.





1. التصميم والهندسة

تحليل المتطلبات: جمع المواصفات من العميل، بما في ذلك سعة الحمولة والامتداد وارتفاع الرفع ودورة العمل وبيئة التشغيل.

عملية التصميم: استخدم برنامج CAD لتصميم الرافعة ذات العارضة الواحدة EOT، مع الأخذ في الاعتبار معايير السلامة مثل ISO أو FEM أو CMAA.

الحسابات الهيكلية: إجراء تحليل الحمل وحساب نقاط الضغط وحدود الانحراف والسلامة الهيكلية.

2. شراء المواد

المكونات الهيكلية: شراء مقاطع فولاذية (على سبيل المثال، عوارض I، عوارض صندوقية) للعارضة، والعربات النهائية، والهيكل الداعم.

الأجزاء الميكانيكية: الرافعات المصدرية، والعربات، والتروس، والمحامل، والوصلات.

المكونات الكهربائية: احصل على المحركات ولوحات التحكم ومفاتيح الحد والكابلات وأجهزة التحكم اللاسلكية إذا لزم الأمر.

السحابات والملحقات: مسامير المخزون، والصواميل، ومواد اللحام.

3. التصنيع

بناء العارضة:

قطع المقاطع الفولاذية حسب الحجم وإعداد الأسطح.

قم بلحام العارضة وتجميعها وفقًا للتصميم، مما يضمن المحاذاة والاختراق المناسبين.

إجراء اختبارات غير مدمرة (NDT) للحام، مثل اختبار الجسيمات بالموجات فوق الصوتية أو المغناطيسية، لضمان الجودة.

نهاية النقل الجمعية:

قم بتصنيع أو الحصول على عربات نهائية مصنعة مسبقًا وإرفاق العجلات والمحامل وحوامل المحرك.

بالقطع:

قم بتجهيز جميع أسطح التزاوج (على سبيل المثال، مسارات السكك الحديدية وحوامل العجلات) للتأكد من الدقة.

تجميع المكونات:

قم بتوصيل الرافعة والعربة بالعارضة.

4. تركيب النظام الكهربائي

الأسلاك: قم بتركيب المحركات ومفاتيح الحد والكابلات وفقًا لمخطط التحكم.

مجموعة لوحة التحكم: قم بتوصيل وتكوين نظام التحكم، مما يضمن التوافق مع مواصفات الرافعة.

الاختبار: التحقق من التوصيلات الكهربائية للسلامة والأداء.

5. المعالجة السطحية

التنظيف: يتم استخدام السفع الرملي أو تنظيف مكونات الرافعة لإزالة الصدأ أو الترسبات الكلسية أو الشحوم.

الطلاء: قم بتطبيق طبقة أولية مضادة للتآكل ومعطف علوي (غالبًا أصفر أو برتقالي) مناسب لبيئة العمل.

6. ضمان الجودة والاختبار

اختبار الحمل: اختبر الرافعة تحت 125% من الحمولة المقدرة لضمان السلامة والأداء.

اختبار الانحراف: قم بقياس الانحراف تحت الحمل الكامل للتأكد من أنه يلبي مواصفات التصميم.

الاختبار التشغيلي: التحقق من جميع الحركات (الرافعة والعربة والجسر) للتأكد من السلاسة والسرعة والتحكم.

فحوصات السلامة: فحص مفاتيح الحد، وأنظمة التوقف في حالات الطوارئ، وآليات الكبح.

7. التعبئة والتسليم

التفكيك: إذا لزم الأمر، قم بتفكيك الرافعة إلى أقسام لتسهيل النقل.

التعبئة والتغليف: استخدم الصناديق الخشبية أو التغليف الواقي أو الإطارات الفولاذية لمنع التلف أثناء الشحن.

التوثيق: تقديم أدلة مفصلة للتجميع والصيانة، وشهادات الاختبار، ووثائق الضمان.

8. التركيب والتشغيل

التجميع في الموقع: تركيب الرافعة في منشأة العميل، وتجميع وتأمين جميع المكونات.

المحاذاة والمعايرة: التأكد من المحاذاة الصحيحة للعارضة والعربات النهائية ومسارات السكك الحديدية.

الاختبار النهائي: قم بإجراء اختبار تشغيلي كامل في الموقع للتأكد من الأداء الوظيفي والامتثال.

9. دعم ما بعد البيع

توفير التدريب للمشغلين على استخدام الرافعة والسلامة.

تقديم جدول الصيانة وتوريد قطع الغيار.

عرض ورشة العمل:

قامت الشركة بتركيب منصة ذكية لإدارة المعدات، وقامت بتركيب 310 مجموعة (مجموعات) من روبوتات المناولة واللحام. بعد الانتهاء من الخطة، سيكون هناك أكثر من 500 مجموعة (مجموعات)، وسيصل معدل شبكات المعدات إلى 95%. تم وضع 32 خط لحام قيد الاستخدام، ومن المقرر تركيب 50 خطًا، كما وصل معدل التشغيل الآلي لخط الإنتاج بأكمله إلى 85%.
