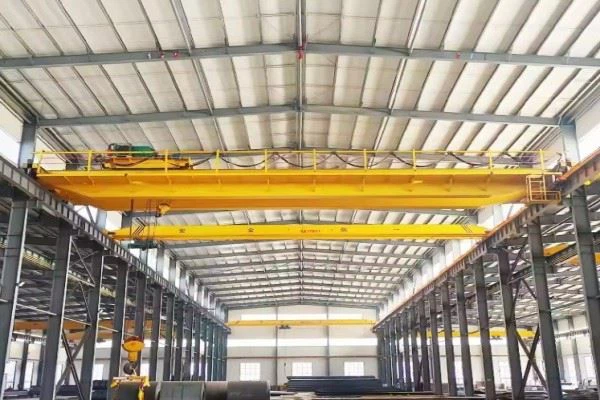

شركة الرافعات العلوية



الرافعة العلوية، والمعروفة أيضًا باسم الرافعة الجسرية، هي نوع من معدات الرفع المستخدمة لنقل الأحمال الثقيلة في البيئات الصناعية مثل المصانع والمستودعات وأحواض بناء السفن ومواقع البناء. وتتكون من مدرجات متوازية مع جسر متحرك يمتد عبر الفجوة. تتحرك الرافعة، وهي مكون الرفع، على طول الجسر لرفع ونقل المواد.

المكونات الرئيسية:

الجسر: هو الهيكل الرئيسي الذي يمتد فوق منطقة العمل.

الرافعة: تستخدم لرفع وخفض الحمل.

عربة: تحرك الرافعة أفقيًا على طول الجسر.

المدرجات: هي القضبان التي تدعم الجسر أثناء تحركه عبر المنطقة.

نظام التحكم: يتم تشغيله يدويًا أو تلقائيًا للتحكم في حركة الرافعة.

3.التطبيقات:

التصنيع: نقل الآلات الثقيلة والمواد.

التخزين: تحميل وتفريغ البضائع.

البناء: نقل الفولاذ والخرسانة ومواد البناء الأخرى.

بناء السفن: رفع المكونات الكبيرة أثناء التجميع.

4. باختصار، تعتبر الرافعات العلوية ضرورية للتعامل مع المواد الكبيرة والثقيلة بكفاءة، وتعزيز الإنتاجية، وضمان السلامة في مختلف القطاعات الصناعية.

أقصى ارتفاع للرفع: 10 م، 15 م، 6 م، 20 م، أخرى

ضمان المكونات الأساسية: سنة واحدة

الضمان: سنة واحدة

الوزن (كجم): 2000 كجم

سرعة الرفع:5-15م/دقيقة

قدرة الرفع: 1 طن-20 طن

مصدر الطاقة: 3 مراحل 380 فولت 50 هرتز

المكونات الأساسية: PLC، المحرك، المحمل، علبة التروس، المحرك، وعاء الضغط، الترس، المضخة

مكان المنشأ:هنان، الصين

الميزة: رافعة جسرية

الحالة:جديد



1. الشعاع الرئيسي

1. العارضة الرئيسية (المعروفة أيضًا باسم عارضة الجسر) للرافعة العلوية هي مكون أساسي يمتد عبر الفجوة بين دعامات الرافعة. فهي تحمل الحمل أثناء الرفع وتضمن التشغيل السلس والمستقر للرافعة.

2. يدعم العارضة الرئيسية الرافعة والعربة، اللتين تتحركان على طولها لرفع ونقل الأحمال. يوزع وزن الحمل بالتساوي على الهياكل الداعمة للرافعة. يوجد عارضتان رئيسيتان للأحمال الثقيلة. يزيد هذا التصميم من قدرة الرافعة واستقرارها. يوجد عارضتان رئيسيتان للأحمال الثقيلة. يزيد هذا التصميم من قدرة الرافعة واستقرارها.

3. هناك حاجة إلى إجراء فحص منتظم للتحقق من وجود كسور إجهادية أو تشوه أو علامات تآكل أخرى للحفاظ على التشغيل الآمن.

4. العارضة الرئيسية للرافعة العلوية هي مكون أساسي مصمم لتحمل الظروف التشغيلية القاسية. يضمن تصميمها القوي ومقاومتها للحرارة وقدرتها على تحمل الأحمال أن الرافعة يمكنها التعامل بأمان وكفاءة مع قسوة نقل المعدن المنصهر، مما يساهم في الموثوقية الشاملة للرافعة العلوية.

نظام الرفع

نظام الرفع في الرافعة العلوية مسؤول عن رفع وخفض وحمل الأحمال. هذا النظام هو جوهر وظيفة الرافعة ويتكون من مكونات مختلفة تعمل معًا لأداء مهام الرفع بكفاءة وأمان.

2. ملخص مكونات نظام الرفع:

الرافعة: المحرك والأسطوانة وآلية التحكم.

الحبل السلكي/السلسلة: يحمل الحمل.

نظام البكرات (البكرات): يوجه الحبل أو السلسلة.

الخطاف: يتم ربطه بالحمل.

عربة: تحرك الرافعة على طول الرافعة.

مفاتيح الحد: تحمي من الرفع الزائد أو الخفض الزائد.

مستشعر الحمل: يضمن الرفع الآمن من خلال مراقبة الحمل.

نظام التحكم: تشغيل نظام الرفع.

نظام الفرامل: يؤمن الحمل في مكانه.

علبة التروس: توفر عزم الدوران للرفع.

تشكل هذه المكونات معًا نظامًا متماسكًا يسمح للرافعة برفع الأحمال الثقيلة ونقلها وتحديد موضعها بأمان وكفاءة.

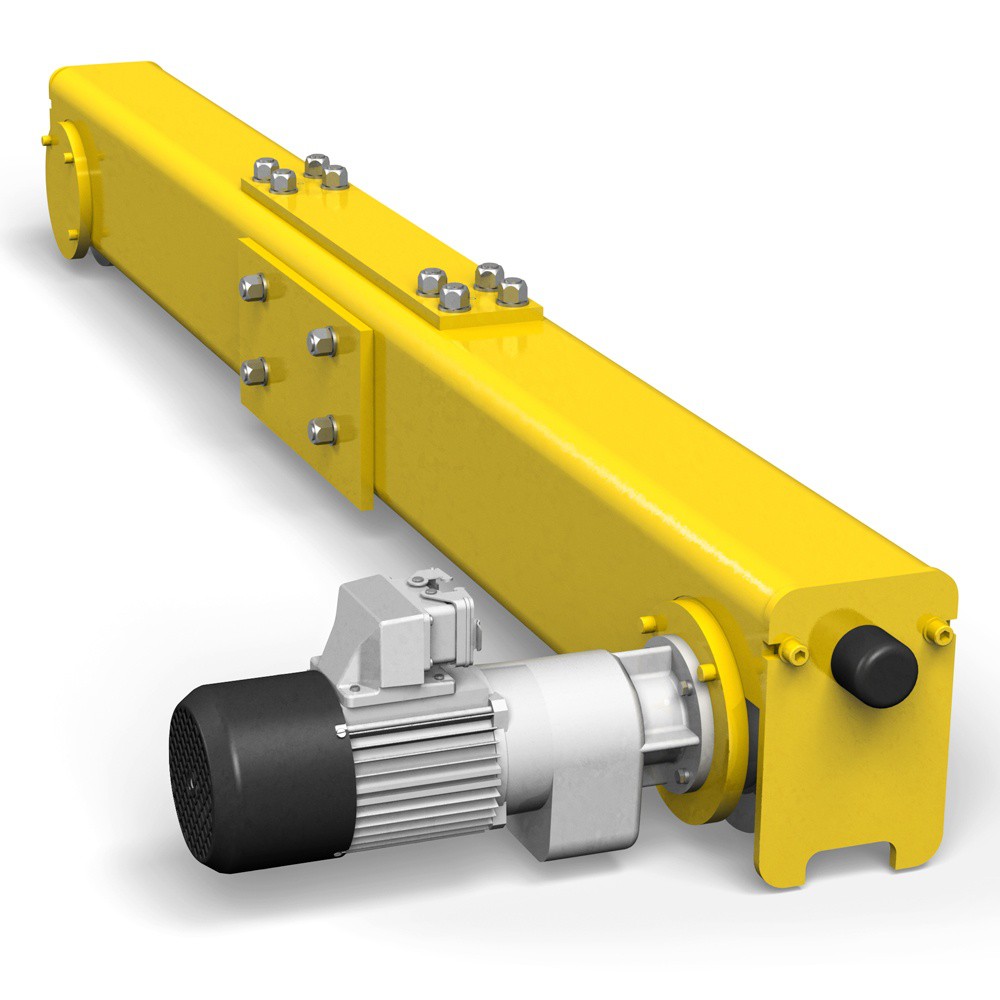

3. النهايةعربة

1. تعتبر العربة الطرفية (وتسمى أيضًا العربة الطرفية) للرافعة العلوية مكونًا أساسيًا يدعم العارضة الرئيسية ويسمح للرافعة بالتحرك على طول المدرج. تلعب دورًا حاسمًا في تمكين الحركة الأفقية للرافعة وضمان استقرار الهيكل.

2. تدعم العربة النهائية العارضة الرئيسية أو جسر الرافعة، وتتصل بأي جانب من العارضة وتحمل الحمل أثناء تحرك الرافعة.

3. ملخص مكونات عربة النهاية:

العجلات: عجلات ذات حواف أو مسطحة لضمان حركة سلسة على طول القضبان.

محرك الدفع: يحرك الرافعة.

علبة التروس: تنقل الطاقة من المحرك إلى العجلات.

المصد (المانع للصدمات): يمتص الصدمات ويمنع الضرر.

مفاتيح حد السفر: إيقاف الرافعة تلقائيًا في نهايات المدرج.

مشبك السكك الحديدية: يؤمن الرافعة على السكك الحديدية أثناء الراحة أو في الظروف العاصفة.

التصميم: هيكل فولاذي عالي القوة لضمان المتانة.

4. في الأساس، تلعب العربة النهائية دورًا أساسيًا في ضمان الحركة الأفقية للرافعة واستقرارها أثناء تنفيذ مهام مناولة الحمولة.

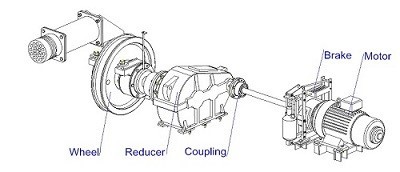

4. آلية حركة الرافعة

1. تتيح آلية تحريك الرافعة العلوية الحركة الأفقية للرافعة على طول المدرج، مما يسمح لها بنقل الأحمال عبر مساحة واسعة. يتكون هذا النظام من محركات وعلب تروس وعجلات وأنظمة تحكم تعمل معًا لتحريك الرافعة بسلاسة ودقة.

2. ملخص مكونات آلية السفر:

محرك الدفع: يحرك الرافعة.

علبة التروس: توفر عزم الدوران وتتحكم في السرعة.

العجلات: تعمل على طول قضبان المدرج.

العربة النهائية: تحتوي على العجلات وتدعم الحركة.

قضبان المدرج: توفر المسار لسفر الرافعة.

نظام التحكم : يقوم بتشغيل حركة الرافعة.

نظام الفرامل: يضمن إيقاف الرافعة بشكل آمن.

مفاتيح الحد: حماية الرافعة من السفر الزائد.

تقنية مقاومة الاهتزاز: تقلل من تأرجح الحمل لضمان تشغيل أكثر أمانًا.

3. في الختام، تضمن آلية حركة الرافعة أن تتمكن الرافعة من التحرك أفقيًا على طول عوارض المدرج بكفاءة، وتحمل الأحمال عبر مساحة العمل مع الحفاظ على الاستقرار والسلامة. الصيانة المناسبة والتحكم في هذا النظام أمر بالغ الأهمية للتشغيل الآمن للرافعة العلوية.

5. آلية حركة العربة

1. تسمح آلية حركة العربة في الرافعة العلوية للرافعة والعربة بالتحرك أفقيًا على طول العارضة الرئيسية للرافعة (أو العارضتين). يوفر هذا النظام حركة جانبية دقيقة للحمل داخل امتداد الرافعة ويكمل الحركة الكلية للرافعة على طول المدرج.

2. ملخص مكونات آلية حركة العربة:

إطار العربة: يدعم الرافعة ومكونات السفر.

محرك الدفع: يوفر الطاقة للحركة الأفقية للعربة.

علبة التروس: تنقل قوة المحرك إلى العجلات.

العجلات: تعمل على طول القضبان على العارضة الرئيسية.

نظام السكك الحديدية: يوجه حركة العربة.

نظام الفرامل: يضمن التوقف المتحكم فيه ويحافظ على العربة في مكانها.

نظام التحكم: يقوم بتشغيل حركة العربة عن طريق التحكم المعلق أو عن بعد أو من خلال الكابينة.

مفاتيح الحد: تمنع العربة من السفر الزائد.

المخازن: تمتص الصدمات وتمنع الضرر.

3. آلية حركة العربة ضرورية لتحريك الرافعة والحمل بشكل جانبي على طول عوارض الرافعة، مما يوفر المرونة والدقة في التعامل مع الحمل عبر منطقة عمل واسعة. تضمن الصيانة والتحكم المناسبان سلامة وكفاءة وطول عمر نظام الرافعة العلوية.

6.عجلة الرافعة

1. عجلات الرافعة العلوية هي مكونات أساسية تسهل حركة الرافعة على طول عوارض المدرج. يتم تثبيت هذه العجلات على العربات النهائية والعربة، مما يتيح للرافعة والعربة بالكامل التحرك أفقيًا. وهي مصممة لدعم الأحمال الثقيلة وتقليل الاحتكاك وضمان حركة سلسة ودقيقة.

2. الوظيفة الأساسية لعجلات الرافعة هي السماح للرافعة بالسفر على طول عوارض المدرج وللعربة بالتحرك على طول العوارض. تدعم عجلات الرافعة وزن الرافعة والرافعة والحمل الذي يتم رفعه، وتوزيع هذا الوزن بالتساوي عبر القضبان. تساعد عجلات الرافعة ذات الحواف في الحفاظ على المحاذاة الصحيحة للرافعة أو العربة على القضبان، مما يمنع خروجها عن المسار.

3. ملخص مكونات ووظائف عجلة الرافعة:

مداس العجلة: السطح الذي يتلامس مع السكة، والمصمم لمقاومة التآكل.

شفة العجلة: تحافظ على محاذاة العجلة على السكة وتمنع خروجها عن المسار.

المحور والمحامل: يدعم دوران العجلة ويقلل الاحتكاك.

المحور: يربط العجلة بالمحور، مما يوفر السلامة الهيكلية.

المواد: مصنوعة عادة من الفولاذ المطاوع لتحقيق المتانة والقوة.

الصيانة: يعتبر التشحيم والفحص والمحاذاة بشكل منتظم أمرًا بالغ الأهمية لضمان طول العمر والسلامة.

4. تعتبر عجلات الرافعة ضرورية للتشغيل السلس والفعال للرافعات العلوية، مما يضمن تحرك الرافعة بأمان وفعالية على طول مدرجها. الصيانة الدورية والاختيار المناسب لعجلات الرافعة أمر بالغ الأهمية للحفاظ على أداء الرافعة وسلامتها.





7. خطاف الرافعة

1. يعتبر خطاف الرافعة أحد أهم مكونات الرافعة العلوية، فهو المسؤول عن ربط الحمل ودعمه أثناء عمليات الرفع. فهو يربط آلية رفع الرافعة بالحمل، ويجب أن يكون متينًا وقويًا وآمنًا للتعامل مع الأحمال الثقيلة النموذجية لعمليات الرافعة.

2. يتم استخدام خطاف الرافعة لربط أجهزة الرفع المختلفة (الأحزمة والسلاسل والأغلال وما إلى ذلك) بالحمل الذي يتم رفعه. التعامل مع الحمل: يوفر اتصالاً آمنًا بين آلية رفع الرافعة (عادةً حبل سلكي أو رافعة سلسلة) والحمل، مما يضمن الرفع والحركة الآمنة. التحكم في الحمل: يضمن الخطاف المصمم جيدًا أن يكون الحمل متوازنًا ومحاذيًا بشكل صحيح أثناء الرفع، مما يقلل من مخاطر الحوادث.

3. ملخص مكونات ووظائف خطاف الرافعة:

جسم الخطاف: يدعم الحمل وينقل قوة الرفع. مزلاج الأمان: يمنع الأشرطة أو السلاسل من الانزلاق من الخطاف. الساق/العين: يربط الخطاف بالرافعة أو آلية الرفع. المحمل/المحور: يسمح بالدوران لمنع التواء الحبل. المادة: فولاذ مزور أو سبائك للقوة والمتانة.

4. خطاف الرافعة هو جزء لا غنى عنه في أنظمة الرافعات العلوية، وهو المسؤول عن توصيل الحمل بأمان بآلية الرفع. يعد تصميمه ومواده وصيانته المناسبة أمرًا بالغ الأهمية لضمان تشغيل الرافعة بأمان وكفاءة. يعد الفحص المنتظم والالتزام بحدود الحمل وضمان توزيع الحمل بشكل صحيح أمرًا أساسيًا لمنع الحوادث وضمان طول عمر الخطاف.





المحرك

1.يعتبر محرك الرافعة العلوية مكونًا أساسيًا يوفر الطاقة الميكانيكية اللازمة لرفع الأحمال الثقيلة وخفضها وتحريكها. يمكن تصنيف المحركات في الرافعات العلوية بناءً على وظائفها، مثل الرفع أو تحريك العربات أو حركة الرافعة. يجب أن تكون هذه المحركات قوية وموثوقة، حيث إنها تتعامل مع أحمال كبيرة وهي ضرورية لتشغيل الرافعة بأمان وكفاءة.

2. يتم تصنيف المحركات في الرافعات العلوية بناءً على ناتج الطاقة، والذي يتم قياسه عادةً بالكيلووات (kW) أو القدرة الحصانية (HP). يحدد تصنيف القدرة أقصى حمل يمكن للرافعة رفعه والسرعة التي يمكنها العمل بها.

3.ملخص محركات الرافعة:

محرك الرافعة: يحرك آلية الرفع، وهو المسؤول عن الحركة الرأسية. محرك العربة: يتحكم في الحركة الأفقية للعربة على طول الجسر. محرك سفر الرافعة: يحرك الرافعة بأكملها على طول عوارض المدرج.

نظام إنذار الصوت والضوء ومفتاح الحد

1. يعد نظام إنذار الصوت والضوء ومفاتيح الحد من ميزات السلامة الأساسية للرافعات العلوية، وهي مصممة لضمان التشغيل الآمن ومنع الحوادث.

2.نظام إنذار الصوت والضوء

الغرض:تنبيهات السلامة: يتم استخدام نظام الإنذار الصوتي والضوئي لتنبيه المشغلين والموظفين بشأن الحالة التشغيلية للرافعة أو المخاطر المحتملة أو مخاوف السلامة.إشارات التحذير: توفر تحذيرات مسموعة ومرئية لضمان ملاحظة التحذيرات في ظروف مختلفة، مثل البيئات الصاخبة أو المناطق ذات الرؤية المنخفضة.

3. مفتاح الحد

الغرض: منع الإفراط في الحركة: تُستخدم مفاتيح الحد لمنع الرافعة من التحرك خارج نطاق حركتها المقصود، مما يحمي الرافعة والبيئة المحيطة من التلف. السلامة: تضمن عدم تجاوز الرافعة لحدودها التشغيلية، وبالتالي منع الحوادث وفشل المعدات.

4.الملخص

نظام الإنذار الصوتي والضوئي:

الغرض: توفير تحذيرات مسموعة ومرئية لتعزيز السلامة وتنبيه المشغلين والموظفين حول حالة الرافعة أو المخاطر المحتملة.

المكونات: تتضمن أبواقًا أو صافرات إنذار (صوتية) وأضواء أو منارات وامضة (بصرية). الوظائف: تحذير من الحالة التشغيلية وظروف التحميل الزائد وحالات الطوارئ.

مفاتيح الحد:

الغرض: منع الرافعة من التحرك خارج حدود التشغيل المخصصة لها، مما يحمي المعدات والبيئة.

الأنواع: تتضمن مفاتيح حد السفر، ومفاتيح حد الرفع، ومفاتيح التوقف في حالات الطوارئ. المكونات: تتميز بجهات اتصال ومشغلات ميكانيكية أو إلكترونية تعمل على إيقاف الرافعة في مواضع محددة مسبقًا.

يلعب كل من نظام الإنذار الصوتي والضوئي ومفاتيح الحد دورًا حاسمًا في ضمان التشغيل الآمن والفعال للرافعات العلوية، مما يساعد على منع الحوادث والحفاظ على سلامة التشغيل.

10. أجهزة السلامة

1. مفاتيح الحد

1.1. مفاتيح حد السفر

الغرض: منع الرافعة من التحرك خارج مسار سفرها المخصص (الحركة الأفقية).

الوظيفة: قطع الطاقة عن المحرك تلقائيًا أو تشغيل إنذار عندما تصل الرافعة إلى نهاية نطاق حركتها.

1.2. مفاتيح حد الرافعة

الغرض: إيقاف آلية الرفع عندما تصل إلى أقصى أو أدنى ارتفاع للرفع.

الوظيفة: يمنع الخطاف أو الحمل من التحرك إلى أعلى أو إلى أسفل بشكل كبير، مما يتجنب الضرر المحتمل.

1.3. مفاتيح إيقاف الطوارئ

الهدف: إيقاف جميع عمليات الرافعة فورًا في حالة الطوارئ.

الوظيفة: يمكن تفعيلها يدويًا بواسطة المشغل أو تشغيلها تلقائيًا في حالة اكتشاف خطأ خطير.

2. حماية من الحمل الزائد

2.1. مفتاح حد التحميل الزائد

الغرض: منع الرافعة من رفع الأحمال التي تتجاوز قدرتها المقدرة.

الوظيفة: مراقبة وزن الحمل وتشغيل إنذار أو إيقاف آلية الرفع إذا تجاوز الحمل حد العمل الآمن.

2.2. خلية الحمل

الغرض: قياس وزن الحمل وتوفير البيانات لأنظمة حماية الحمل الزائد.

الوظيفة: توفير معلومات وزن الحمل في الوقت الفعلي لنظام التحكم في الرافعة، مما يساعد على منع مواقف التحميل الزائد.

3. نظام مضاد للكتلتين

3.1. جهاز مكافحة الكتلتين

الغرض: منع الخطاف من ملامسة آلية الرفع أو الأجزاء الأخرى من الرافعة.

الوظيفة: يكتشف عندما يكون الخطاف قريبًا جدًا من الرافعة ويمنع المزيد من الرفع لتجنب التلف.

4. تجنب اصطدام الرافعة

4.1. أجهزة استشعار الاصطدام

الغرض: منع الاصطدامات بين الرافعة والأشياء أو الرافعات الأخرى في المنطقة المجاورة.

الوظيفة: يستخدم أجهزة استشعار لاكتشاف العوائق وإيقاف أو تعديل حركة الرافعة تلقائيًا لتجنب الاصطدامات.

4.2. أجهزة استشعار القرب

الغرض: الكشف عن وجود أشياء أو أفراد بالقرب من الرافعة.

الوظيفة: تشغيل التحذيرات أو إيقاف الرافعة إذا تم اكتشاف وجود جسم أو شخص في منطقة خطرة.

5. أقفال الأمان

5.1. نظام فرامل الرافعة

الغرض: منع النزول غير المنضبط للحمل في حالة فشل محرك الرافعة.

الوظيفة: يقوم بتشغيل الفرامل تلقائيًا للحفاظ على الحمل في مكانه بشكل آمن في حالة حدوث عطل.

5.2. نظام فرامل العربة

الغرض: التأكد من بقاء العربة في مكانها عندما لا تكون قيد التشغيل.

الوظيفة: تفعيل الفرامل لمنع الحركة غير المرغوب فيها للعربة، وخاصة على المنحدرات.

11. وضع التحكم

1. التحكم اليدوي

التحكم بواسطة المشغل: في الوضع اليدوي، يتم تشغيل الرافعة مباشرة بواسطة مشغل بشري باستخدام عناصر التحكم الموجودة في كابينة مشغل الرافعة أو عبر وحدة تحكم محمولة باليد. أجهزة التحكم: يستخدم المشغلون عصي التحكم والأزرار والرافعات للتحكم في حركات الرافعة، بما في ذلك عمليات الرفع والسفر والعربات.

2. التحكم التلقائي

الأنظمة الآلية: في الوضع الآلي، يتم التحكم في الرافعة بواسطة نظام محوسب أو وحدة تحكم منطقية قابلة للبرمجة (PLC) تدير عملياتها بناءً على برامج أو تسلسلات محددة مسبقًا. ميزات التحكم: يمكن برمجة النظام لتنفيذ مهام محددة، مثل الرفع والسفر والتحديد، بدقة عالية وإمكانية تكرار.

3. جهاز التحكم عن بعد

التحكم اللاسلكي: يستخدم المشغلون وحدة تحكم عن بعد لاسلكية لتشغيل الرافعة من مسافة آمنة. يمكن أن يكون هذا مفيدًا بشكل خاص في البيئات الخطرة أو عندما تتعامل الرافعة مع معدن منصهر. ميزات التحكم: تتضمن أجهزة التحكم عن بعد عادةً أزرارًا أو عصي تحكم لإدارة وظائف الرافعة المختلفة، وقد توفر شاشات عرض للبيانات والتشخيصات في الوقت الفعلي. المزايا: تعزز السلامة من خلال السماح للمشغلين بالبقاء على مسافة آمنة من عمليات الرافعة.



12. سكتش





1. تحسين قدرات التعامل مع الأحمال

الرفع الثقيل: تم تصميم الرافعات العلوية لرفع وتحريك الأحمال الثقيلة للغاية، مما يجعلها مثالية للصناعات مثل التصنيع والبناء والتخزين.

قدرة عالية: يمكنها التعامل مع العناصر الكبيرة والضخمة التي قد يكون من الصعب أو المستحيل نقلها باستخدام أنواع أخرى من معدات الرفع.

2. تحسين السلامة

تقليل التعامل اليدوي: من خلال أتمتة رفع وتحريك الأحمال الثقيلة، تعمل الرافعات العلوية على تقليل خطر إصابة الأفراد بشكل كبير مقارنة بطرق الرفع اليدوي.

مميزات السلامة: مجهزة بأجهزة أمان مثل مفاتيح الحد، وحماية الحمل الزائد، وأنظمة التوقف في حالات الطوارئ، تساعد الرافعات العلوية على منع الحوادث وضمان التشغيل الآمن.

3. زيادة الكفاءة

عمليات أسرع: يمكن للرافعات العلوية نقل الأحمال بسرعة وكفاءة، مما يؤدي إلى تسريع عملية الإنتاج وتقليل وقت التوقف.

التشغيل المستمر: تم تصميمها للاستخدام عالي التردد ويمكنها العمل بشكل مستمر، مما يحسن الإنتاجية الإجمالية.

4. استغلال المساحة

مساحة أرضية مُحسّنة: من خلال التشغيل العلوي، تعمل هذه الرافعات على تحرير مساحة أرضية قيمة لأنشطة أخرى أو تخزين، مما يوفر استخدامًا أفضل للمساحة المتاحة.

تصميم مضغوط: تسمح القدرة على الرفع الرأسي باستخدام أكثر كفاءة للمساحة في البيئات ذات مساحة الأرضية المحدودة.

5. الدقة والتحكم

وضع دقيق للحمولة: توفر الرافعات العلوية تحكمًا دقيقًا في حركة الحمولة، مما يسمح بالوضع الدقيق ومحاذاة العناصر الثقيلة.

سرعة قابلة للتعديل: تحتوي العديد من الرافعات العلوية على عناصر تحكم في السرعة المتغيرة، مما يتيح للمشغلين تحريك الأحمال ببطء وبعناية عند الحاجة.

6. التنوع

تكوينات متعددة: يمكن تكوين الرافعات العلوية بطرق مختلفة (على سبيل المثال، الرافعات ذات العارضة الواحدة، الرافعات ذات العارضتين، الرافعات الجسرية) لتناسب الاحتياجات والبيئات التشغيلية المختلفة.

القدرة على التكيف: يمكن استخدامها في مجموعة واسعة من التطبيقات، بما في ذلك التصنيع والتخزين والبناء والصيانة.

7. سهولة التشغيل

التحكم بواسطة المشغل: يمكن التحكم في الرافعات العلوية يدويًا (عبر التحكم في المعلقة أو الكابينة) أو عن بعد (باستخدام عناصر التحكم بالراديو أو الأشعة تحت الحمراء)، مما يوفر المرونة وسهولة الاستخدام.





1. إنتاج ومعالجة الصلب

الشحن والتوصيل: يستخدم لشحن الأفران بالمواد الخام وتوصيل الفولاذ المنصهر إلى الملاعق.

مناولة الألواح والكتل: نقل ألواح الصلب والكتل والمنتجات شبه النهائية الأخرى بكفاءة من جزء إلى آخر من المصنع.

معالجة المعادن الساخنة: إدارة معالجة وتحريك الفولاذ المنصهر والمواد الساخنة الأخرى في مراحل مختلفة من عملية تصنيع الفولاذ.

2. الصب والتعامل مع القوالب

إدارة الملاعق: نقل الملاعق المملوءة بالمعادن المنصهرة من وإلى محطات الصب، مما يضمن تحديد المواقع والنقل الدقيق.

وضع القالب: رفع وتحديد موضع القوالب لعمليات الصب، مما يسهل إنتاج المسبوكات المعدنية بأشكال وأحجام مختلفة.

3. صهر المعادن

شحن الفرن: يتعامل مع تحميل المواد الخام في أفران الصهر، مثل الخام، والمواد المضافة الأخرى.

صب المعادن: يتحكم في صب المعدن المنصهر في قوالب أو حاويات أخرى، مما يضمن عمليات دقيقة وخاضعة للرقابة.

4. مصانع الصب

عمليات الصب: تدعم عملية صب الأجزاء والمكونات المعدنية من خلال التعامل مع القوالب وصناديق القلب والمسبوكات النهائية.

التنظيف والتشطيب: نقل وتحديد موضع الصب المعدني أثناء عمليات التنظيف والتشطيب والتفتيش.

5. مصانع الدرفلة

نقل المواد: نقل الصفائح والألواح والملفات المعدنية المدرفلة على الساخن أو البارد بين المراحل المختلفة لعملية الدرفلة.

معالجة الارتداد: إدارة معالجة الملفات الكبيرة وبكرات المعدن، مما يسهل تخزينها ومعالجتها.

6. تصنيع المعادن

مناولة المكونات: نقل المكونات والتجمعات المعدنية الكبيرة أثناء عمليات التصنيع والتجميع.

تخزين المواد: إدارة تخزين واسترجاع المواد الخام والمنتجات النهائية في متاجر التصنيع.

7. تصنيع السيارات والطائرات

رفع المكونات الثقيلة: يتعامل مع المكونات الكبيرة والثقيلة المستخدمة في تصنيع السيارات والطائرات، مثل أجزاء المحرك والمكونات الهيكلية.

دعم خط التجميع: يساعد في تجميع التجمعات والهياكل الكبيرة، مما يوفر الرفع والتحديد الدقيق.

8. إعادة التدوير وإدارة النفايات

معالجة الخردة المعدنية: إدارة عملية تحميل وتفريغ الخردة المعدنية والمواد القابلة لإعادة التدوير الأخرى في مصانع إعادة التدوير.





1. التصميم والهندسة

الهندسة التفصيلية: تطوير الرسومات الهندسية التفصيلية والمواصفات، بما في ذلك العارضة الرئيسية، والرافعة، والعربة، والعربات النهائية، والمكونات الأخرى.

المحاكاة والنمذجة: استخدام التصميم بمساعدة الكمبيوتر (CAD) وأدوات المحاكاة لنمذجة أداء الرافعة وتحسين تصميمها.

2. اختيار المواد

مواصفات المواد: اختر مواد عالية الجودة تلبي متطلبات القوة والمتانة ومقاومة الحرارة. تشمل المواد الشائعة الفولاذ عالي القوة والسبائك والطلاءات المتخصصة.

المشتريات: الحصول على المواد من الموردين المعتمدين، والتأكد من أنها تلبي معايير الجودة والشهادات اللازمة.

3. تصنيع المكونات

القطع والتشكيل: قطع وتشكيل المواد الخام إلى المكونات المطلوبة، مثل العوارض والأعمدة والأقواس. وقد يتضمن ذلك عمليات مثل القطع بالبلازما والقطع بالليزر والتشغيل الآلي. اللحام والتجميع: لحام المكونات معًا لتشكيل العناصر الهيكلية للرافعة. ويشمل ذلك لحام العارضة الرئيسية والعربات الطرفية والأجزاء الأخرى الحاملة للحمل.

4. التجميع

التجميع الفرعي: تجميع المكونات الفردية، مثل نظام الرفع، والعربة، والعربات الطرفية، في مجموعات فرعية. يتضمن ذلك تركيب الأجزاء معًا وضمان المحاذاة الصحيحة. التجميع الرئيسي: دمج المجموعات الفرعية لبناء هيكل الرافعة الكامل. يتضمن ذلك تركيب الرافعة والعربة على العارضة الرئيسية، وربط العربات الطرفية، وتثبيت أنظمة التحكم.

5. تكامل الأنظمة

الأنظمة الكهربائية: قم بتثبيت المكونات الكهربائية، بما في ذلك المحركات ولوحات التحكم والأسلاك وأجهزة الاستشعار. تأكد من أن الأنظمة الكهربائية للرافعة متكاملة ومختبرة بشكل صحيح.

أنظمة التحكم: تنفيذ وتكوين أنظمة التحكم، مثل وحدات التحكم المنطقية القابلة للبرمجة (PLCs)، وأجهزة التحكم عن بعد، وأجهزة السلامة. تأكد من أن أنظمة التحكم تعمل بشكل صحيح وتم معايرتها.

6. الاختبار وضمان الجودة

اختبارات ما قبل التشغيل: إجراء اختبارات ما قبل التشغيل للتحقق من وظائف الرافعة، بما في ذلك اختبار الحمل، واختبار التشغيل لآليات الرفع والسفر، وفحوصات نظام التحكم.

اختبار السلامة: تأكد من أن ميزات السلامة، مثل مفاتيح الحد، وأجهزة الإنذار، وإيقاف الطوارئ، تعمل بشكل صحيح وتلبي معايير السلامة.

التفتيش: إجراء فحص مفصل لهيكل الرافعة ومكوناتها للتأكد من الامتثال لمواصفات التصميم ومعايير الجودة.

7. التعديلات النهائية والمعايرة

الضبط الدقيق: إجراء أي تعديلات ضرورية لتحسين أداء الرافعة وضمان التشغيل السلس. قد يشمل ذلك معايرة أجهزة الاستشعار وضبط عناصر التحكم وضبط نظام الرفع بدقة.

التوثيق: إعداد ومراجعة الوثائق، بما في ذلك أدلة التشغيل، وأدلة الصيانة، وتعليمات السلامة.

8. التسليم والتركيب

النقل: ترتيب نقل الرافعة إلى موقع التثبيت، والتأكد من التعامل معها وشحنها بشكل آمن لمنع الضرر.

التركيب: الإشراف على تركيب الرافعة في منشأة العميل، بما في ذلك التجميع والمحاذاة والاتصال بمصادر الطاقة وأنظمة التحكم.

التدريب: توفير التدريب للمشغلين وموظفي الصيانة للتأكد من أنهم على دراية بإجراءات تشغيل الرافعة والسلامة.

9. التشغيل والتسليم

التشغيل: إجراء اختبارات التشغيل النهائية للتأكد من أن الرافعة تعمل بشكل صحيح في ظل الظروف الحقيقية وتلبي مواصفات الأداء.

التسليم: تسليم الرافعة رسميًا إلى العميل، وتوفير جميع الوثائق اللازمة، بما في ذلك شهادات المطابقة، ومعلومات الضمان، وجداول الصيانة.







فحص المواد

فحص الجودة: يتم إجراء فحص صارم للجودة على المواد الخام المشتراة للتأكد من أنها تلبي متطلبات التصميم والمعايير الوطنية.

تخزين المواد: يتم تخزين المواد المؤهلة وفقًا للتصنيف لمنع التآكل أو التلف.

القطع والتشكيل

قطع الفولاذ: استخدم قطع البلازما أو القطع بالليزر أو القطع باللهب وغيرها من التقنيات لقطع الفولاذ وفقًا لحجم الرسم التصميمي.

معالجة التشكيل: تشكيل اللوحة الفولاذية من خلال الانحناء واللف واللحام وغيرها من العمليات لتصنيع العارضة الرئيسية والعارضة النهائية وأجزاء هيكلية أخرى.

اللحام

لحام المكونات: يتم لحام الأجزاء الفولاذية المقطوعة والمُشكَّلة في الهياكل الرئيسية مثل العارضة الرئيسية والعارضة النهائية والعربة. يجب التحكم في عملية اللحام بشكل صارم لضمان قوة الهيكل وجودة اللحام.

فحص اللحام: استخدم تقنية الاختبار غير المدمرة (مثل الاختبار بالموجات فوق الصوتية، الاختبار بالأشعة السينية) لفحص اللحامات للتأكد من عدم وجود شقوق أو عيوب أخرى.

التصنيع

التصنيع الدقيق: يتم إجراء التصنيع الدقيق على المكونات الرئيسية للرافعة، مثل مجموعات العجلات، ومقاعد المحمل، والبِكرات، وما إلى ذلك، لضمان دقة أبعادها وجودة سطحها.

تجميع الماكينة بالكامل

التجميع العام: على أساس التجميع المسبق، يتم تنفيذ التجميع الشامل للرافعة، بما في ذلك التثبيت النهائي للحزمة الرئيسية، والحزمة النهائية، وآلية الرفع، وآلية المشي، وما إلى ذلك.

التشغيل والاختبار

في ظل الظروف الديناميكية، يتم اختبار أداء تشغيل الرافعة، بما في ذلك اختبار الرفع والمشي والتوجيه والوظائف الأخرى. يتم فحص الحجم الإجمالي للرافعة الجسرية المجمعة للتأكد من أن جميع الأبعاد تلبي متطلبات التصميم.

الرش والمعالجة المضادة للتآكل

معالجة السطح إزالة الصدأ: إزالة الصدأ على سطح الرافعة، وتشمل الطرق الشائعة النفخ الرملي، والتخليل، وما إلى ذلك. رش البرايمر: رش برايمر مضاد للتآكل على السطح المعالج لمنع أكسدة المعدن والتآكل. رش الطبقة العلوية رش اللون: رش الطبقة العلوية وفقًا لمتطلبات العميل أو معايير الصناعة لإعطاء الرافعة تأثيرًا وقائيًا وزخرفيًا. وضع العلامات: بعد الرش، ضع علامة على معلومات تعريف الرافعة وفقًا للمواصفات، مثل الطراز والحمل المقدر وما إلى ذلك.

المصنع والتركيب

التعبئة والتغليف والنقل

حماية التغليف: قم بتغليف المكونات الرئيسية للرافعة بشكل وقائي لمنع التلف أثناء النقل. ترتيب النقل: وفقًا لحجم المعدات وظروف النقل، حدد طريقة النقل المناسبة لنقل الرافعة إلى موقع العميل.

القبول والتسليم

قبول العملاء

القبول في الموقع: يقوم العميل بإجراء القبول في الموقع للرافعة وفقًا لمتطلبات العقد والمواصفات الفنية للتحقق من أداء وجودة المعدات.

تصحيح المشكلة: إذا تم العثور على أي مشاكل، فيجب على الشركة المصنعة تصحيحها في الوقت المناسب لضمان تلبية المعدات لمتطلبات العميل بشكل كامل. التسليم والاستخدام تدريب التشغيل: تقوم الشركة المصنعة عادةً بتدريب مشغلي العميل للتأكد من قدرتهم على تشغيل الرافعة بشكل صحيح وآمن.

الوسم : شركة رافعة علوية، شركة رافعة علوية صينية، مصنع، مورد، مصنع
