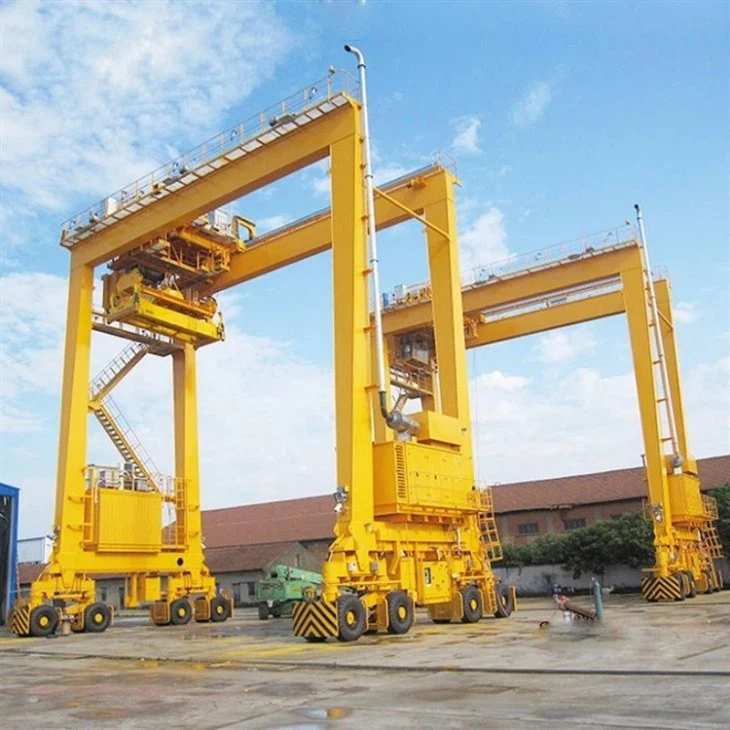

رافعة الإطارات المطاطية

رافعة الإطارات المطاطية (RTG) هي رافعة متخصصة في الجانري المتنقل تستخدم في المقام الأول في محطات الحاويات والموانئ والساحات متعددة الوسائط لتكديس حاويات الشحن والتعامل معه. على عكس رافعات Gantry المثبتة على السكك الحديدية (RMG) ، تم تجهيز RTGs بإطارات مطاطية ، مما يتيح مزيد من التنقل والمرونة في عمليات فناء الحاويات.





1. التنقل والمرونة
مثبتة على الإطارات المطاطية ، مما يسمح بحركة سهلة داخل الفناء دون الحاجة إلى القضبان الثابتة.

يمكن أن تكون مدفوعة يدويًا أو آليًا (بعض النماذج تستخدم GPS أو التوجيه البصري).

2. قدرة رفع عالية
عادة ما يتعامل مع 20 قدمًا و 40 قدمًا و 45 قدمًا وحتى حاوية 53 قدمًا.

يتراوح قدرة الرفع من 30 إلى 60 طن متري (بما في ذلك وزن الموزعة).

3.
يمكن أن تمتد 6+1 (6 صفوف + 1 حارة الشاحنة) أو {3}} صفوف الحاوية.

إمكانية تكديس ما يصل إلى 5-6 حاويات عالية (اعتمادا على النموذج).

4. خيارات الطاقة
الديزل والكهربائي (الأكثر شيوعا)-يستخدم مولد الديزل لتشغيل المحركات الكهربائية.

Electric بالكامل (ERTG - RTG Electric) - مدعوم عبر بكرة كابل أو نظام قضبان الموصل ، مما يقلل من الانبعاثات.

الأنظمة الهجينة - الجمع بين الديزل وطاقة البطارية لتوفير الطاقة.

5. التوجيه والقدرة على المناورة
90 درجة أو 180 درجة توجيه لمعالجة حاويات دقيقة.

توجيه السلطعون (حركة قطرية) لتحسين وضع.

تتميز بعض الطرز بالتوجيه الآلي لعمليات الفناء المحسنة.

6. خيارات المواد
مزودة بموزع twistlock لمعالجة الحاويات الآمنة.

يمكن التعامل مع المفرد أو التوأم (اثنين من حاوية 20 قدم في وقت واحد).

7. ميزات الاستقرار والسلامة
outriggers أو مثبتات لمنع الإبقاء أثناء الرفع.

أنظمة مكافحة الاكتساب مع أجهزة استشعار وأجهزة الإنذار.

تصميم مقاوم للرياح (بعضها يحتوي على مقاييس مصطلحات لتنبيهات الرياح العالية).

8. الأتمتة والميزات الذكية (RTGs المتقدمة)
التراص الآلي مع التحكم عن بعد أو الأنظمة التي تحركها AI.

GPS\/التوجيه البصري لوضع حاوية دقيق.

المراقبة في الوقت الحقيقي عبر أجهزة استشعار إنترنت الأشياء للصيانة التنبؤية.

9. الخيارات الصديقة للبيئة (Ertg & Hybrid RTGS)
انخفاض انبعاثات CO₂ مقارنة بنماذج الديزل فقط.

الكبح التجديدي لاستعادة الطاقة أثناء خفض.

10. التطبيقات
محطات الحاويات (تكديس ، تحميل\/تفريغ شاحنات).

ساحات متعددة الوسائط (نقل الحاويات بين الشاحنات والقطارات).

عمليات النسخ الاحتياطي للمنفذ عندما تكون الرافعات STS (من السفينة إلى الشاطئ) غير متوفرة.







رافعة الإطارات المطاطية (RTG) هي نوع من رافعة Gantry المتنقلة المستخدمة في المقام الأول في محطات الحاويات لتكديس حاويات الشحن والتعامل معه. تشمل المكونات الرئيسية لرافعة RTG:



1. المكونات الهيكلية
إطار Gantry الرئيسي - الهيكل الفولاذ الأساسي الذي يمتد إلى مداخن الحاوية.

الأرجل (الدعم) - الأعمدة الرأسية التي تدعم شعاع Gantry (عادة 4 أرجل للاستقرار).

عوارض متقاطعة - الحزم الأفقية التي تربط الساقين للسلامة الهيكلية.

أعلى العارضة (جسر العارضة) - الشعاع الأفقي الذي يحمل العربة وآلية الرفع.

2. نظام التنقل والقيادة
الإطارات المطاطية-إطارات مطاطية هوية أو صلبة للتنقل.

العجلات والمحاور - مجموعات عجلة متعددة (عادة 4 أو 8) للحركة على طول الفناء.

محركات القيادة-المحركات الكهربائية أو الديزل الهيدروليكية للدفع.

نظام التوجيه - التوجيه الهيدروليكي أو الكهربائي للمناورة.

نظام الكبح - القرص أو الفرامل الديناميكية للتوقف.

3. آلية رفع ورفع الرفع
عربة - يتحرك على طول العارضة العلوية لوضع الموزع.

رافعة Winch & Ropes - المصاعد والحاويات تخفض (الحبال السلكية أو السلاسل).

Spreader - آلية twistlock التي تعلق على الحاويات (يمكن إصلاحها أو تلسكوبي لأحجام مختلفة).

4. نظام إمدادات الطاقة
مولد الديزل (ل RTGs التي تعمل بالديزل).

الطاقة الكهربائية (بكرة الكابل أو شريط الموصلات) - بالنسبة إلى RTGs الكهربائية (يستخدم البعض نظام جامع منزلق).

نظام البطارية (ل RTGs الهجينة أو الكهربائية بالكامل).

5. التحكم والأتمتة
المقصورة المشغل - مثبتة على الرافعة للتحكم اليدوي.

نظام التحكم عن بُعد-للتشغيل شبه الآلي أو الآلي.

أجهزة الاستشعار والكاميرات - للكشف عن العقبات وتحديد المواقع.

PLC & Control Panel - تدير حركات الرافعة وأنظمة السلامة.

6. أنظمة السلامة والمساعد
نظام مكافحة الالتزامات-يمنع التصادم مع RTGs أو العقبات الأخرى.

محولات الحد-يمنع السفر الزائد أو السفر الزائد.

outriggers \/ boothers - المستخدمة أثناء الرفع من أجل الاستقرار الإضافي.

فرامل الرياح \/ المراس - يؤمن الرافعة أثناء الرياح العاتية.

نظام قمع الحرائق-مهم بشكل خاص ل RTGs التي تعمل بالديزل.

7. الميزات الاختيارية
التراص التلقائي (واجهة ASC) - للتكامل مع المحطات الآلية.

تحديد المواقع GPS \/ RFID - لمعالجة الحاويات الدقيقة.

أنظمة الطاقة الهجينة - الجمع بين الديزل والكهرباء لكفاءة استهلاك الوقود.







تُستخدم رافعات Gantry المطاطية (RTG) على نطاق واسع في محطات الحاويات وعمليات الموانئ بسبب حركتها وكفاءتها. فيما يلي المزايا الرئيسية لرافعات RTG:



1. التنقل والمرونة
تسمح الإطارات المطاطية بحركة سهلة بين ممرات التراص بدون قضبان ثابتة.

يمكن إعادة وضعها بسرعة للتكيف مع تغيير احتياجات تخزين الحاويات.

مثالي للساحات مع تخطيطات متغيرة.

2. قدرة التراص العالية
يمكن أن تكدس الحاويات 5-6 عالية (بعض النماذج تصل إلى 8 ارتفاع) ، وزيادة مساحة الفناء.

يعالج بكفاءة صفوف حاويات متعددة في كتلة.

3
انخفاض الاستثمار الأولي مقارنة برافعات Gantry المثبتة على السكك الحديدية (RMG).

لا حاجة للبنية التحتية للسكك الحديدية الدائمة ، وتقليل تكاليف الإعداد.

4. براعة
يمكن أن تعمل في تكوينات ساحة مختلفة (على سبيل المثال ، عمليات حارة واحدة أو مزدوجة).

مناسبة لمعالجة البضائع المختلطة (الحاويات ، الكسر ، إلخ).

5. كفاءة الطاقة (الخيارات الهجينة والكهربائية)
تستخدم RTGs الحديثة الطاقة الكهربائية أو الكهربائية بالكامل ، مما يقلل من تكاليف الوقود.

تتميز بعض النماذج بالفرامل المتجددة لتوفير الطاقة.

6. سهلة التكامل مع المعدات الأخرى
يعمل بشكل جيد مع مكدس الوصول ، وحاملات المختلط ، والشاحنات الطرفية.

متوافق مع أنظمة التراص الآلية (RTGs الآلية - ARTG).

7. انخفاض ضغط الأرض
إطارات المطاط توزع الوزن بالتساوي ، مما يقلل من الأضرار التي لحقت بالرصيف مقارنة بأنظمة السكك الحديدية.

8. النشر السريع
يمكن نقلها إلى محطات مختلفة أو مناطق تخزين مع الحد الأدنى من وقت الإعداد.

9. تحسين الإنتاجية
معالجة الحاويات بشكل أسرع مقارنة مع ناقلات المختلط في بيئات تكديس كثيفة.

يمكن خدمة ممرات الشاحنات المتعددة بكفاءة.

10. توافق الأتمتة
يمكن ترقيتها إلى تشغيل مستقل أو شبه ذاتي لإدارة الفناء الأذكى.





Rubber Tyre Gantry Crane (RTG) هو نوع من رافعة Gantry المتنقلة المستخدمة على نطاق واسع في محطات الحاويات ، والساحات متعددة الوسائط ، وعمليات الموانئ لتكديس حاويات الشحن والتعامل معه.



محطات الحاويات والموانئ

التراص حاويات في كتل الفناء (عادة 1- عبر -3 أو 1- عبر -5 High).

تحميل\/تفريغ الحاويات من الشاحنات والمقطورات.

نقل الحاويات بين الفناء وغيرها من معدات التعامل مع شركات النقل الممتدة أو الوصول إلى المكدس.

الساحات متعددة الوسائط ومحطات السكك الحديدية

التعامل مع الحاويات بين الشاحنات والقطارات ومناطق التخزين.

تنظيم الحاويات بكفاءة للعمليات اللوجستية.

عمليات المستودع والمستودعات

إدارة تخزين الحاويات في مستودعات الشحن.

إعادة ترتيب الحاويات لعمليات التفتيش الجمركية أو الإصلاحات.

العمليات المؤقتة والهاتف المحمول

يمكن نقلها إلى مناطق فناء مختلفة حسب الحاجة (على عكس رافعات الجنة المثبتة على السكك الحديدية).

تستخدم في مرافق التخزين المؤقتة أو أثناء توسعات المنفذ.

تعتبر رافعات رافعات الإطارات المطاطية ضرورية في التعامل مع الحاويات الحديثة بسبب حركتها وكفاءتها وقدرة على التكيف. إنها ذات قيمة خاصة في الموانئ والمراكز اللوجستية حيث تكون تحسين المساحة والعمليات المرنة أمرًا بالغ الأهمية.



يتضمن إجراء الإنتاج الخاص بـ Rubber Tyred Gantry Crane (RTG) عدة مراحل ، بما في ذلك التصميم ، والمشتريات المادية ، والتصنيع ، والتجميع ، والاختبار ، والتكليف.فيما يلي مخطط خطوة بخطوة لعملية تصنيع RTG النموذجية:



1. التصميم والهندسة
التصميم المفاهيمي: تحديد مواصفات الرافعة (Span ، سعة الرفع ، الارتفاع ، تكوين العجلات ، إلخ).

الهندسة التفصيلية:

التصميم الهيكلي (مدعوم بتحليل العناصر المحدودة - FEA).

النظم الميكانيكية (الرفع ، عربة ، سفر القنوات).

أنظمة الكهرباء والتحكم (PLC ، محركات ، أجهزة الاستشعار).

أنظمة السلامة (مكافحة الاكتساب ، حماية الحمل الزائد ، توقفات الطوارئ).

الموافقات: الامتثال للمعايير الدولية (ISO ، FEM ، DIN ، OSHA).

2. المشتريات المادية
الفولاذ الهيكلي: لوحات فولاذية عالية الجودة وعوارض وملامح.

المكونات الميكانيكية: العجلات ، المحاور ، التروس ، الحبال الأسلاك ، الطبول ، المحامل.

المكونات الكهربائية: المحركات ، PLCs ، VFDs (محركات التردد المتغيرة) ، الكابلات ، أجهزة الاستشعار.

الإطارات المطاطية والثبات: إطارات مطاطية هوية أو صلبة مع آليات التوجيه.

3. تصنيع المكونات
A. التصنيع الهيكلي
القطع والتشكيل: القطع البلازما\/الوقود الأكسسي من ألواح الصلب.

اللحام: لحام التجميع الفرعي (العوارض ، الساقين ، العربات النهائية).

الآلات: الحفر ، الطحن للتركيب المكون الدقيق.

إطلاق النار والطلاء: المعالجة السطحية لمقاومة التآكل.

التجميع الميكانيكي
مجموعة إطار Gantry:

يتم ربط الأرجل المستقيمة ، والعوارض العليا ، والعربات النهائية.

آلية العربة والرفع:

تركيب الرافعة الرافعة ، الحبال الأسلاك ، الحزم ، والسنانير.

العرب والإطارات:

تصاعد الإطارات المطاطية والمحاور وآليات القيادة\/التوجيه.

C. أنظمة الكهرباء والتحكم
لوحة المقصورة والتحكم: المقصورة المشغل مع عصا التحكم\/الضوابط.

الأسلاك والمستشعرات: تثبيت مفاتيح الحد ، وترميزات ، وأجهزة السلامة.

إمدادات الطاقة: مولد الديزل أو نظام بكرة الكابل الكهربائية.

4. التجميع والتكامل
تشييد الهيكل الرئيسي: يتم تجميع أرجل القنوات والحزم.

تكامل النظم الميكانيكية: عربات ، ورافعة ، ومحركات السفر مثبتة.

الاتصالات الكهربائية والهيدروليكية: الأسلاك ، الأنابيب ، واختبار الدوائر.

5. الاختبار ومراقبة الجودة
اختبارات قبول المصنع (الدهون):

اختبار التحميل (ثابت وديناميكي ، عادة 110 ٪ من SWL).

الاختبارات الوظيفية (الرفع ، حركة العربة ، سفر القنوات).

فحص نظام السلامة (مضاد للسيرة ، الحمل الزائد ، توقف في حالات الطوارئ).

اختبار النظام الكهربائي والتحكم: منطق PLC ، الأتمتة ، التحكم عن بُعد (إن أمكن).

6. التفكيك والنقل
انهيار وحدات: يتم تفكيك الرافعة للشحن.

التغليف واللوجستيات: يتم شحن المكونات إلى موقع العميل (المنفذ\/المحطة).

7. الانتصاب والتكليف
إعادة التجميع: الانتصاب في الموقع من قبل الفنيين.

الاختبار النهائي والمعايرة:

اختبارات المحاذاة ، تعديل ضغط الإطارات.

تمر التجارب مع الحاويات.

تدريب المشغل: إجراءات التشغيل والصيانة الآمنة.

8. التسليم والتوثيق
رسومات ودليل مصنوعة من ذلك: مقدم للعميل.

الضمان والدعم: اتفاقيات خدمة ما بعد الإلغاء.
