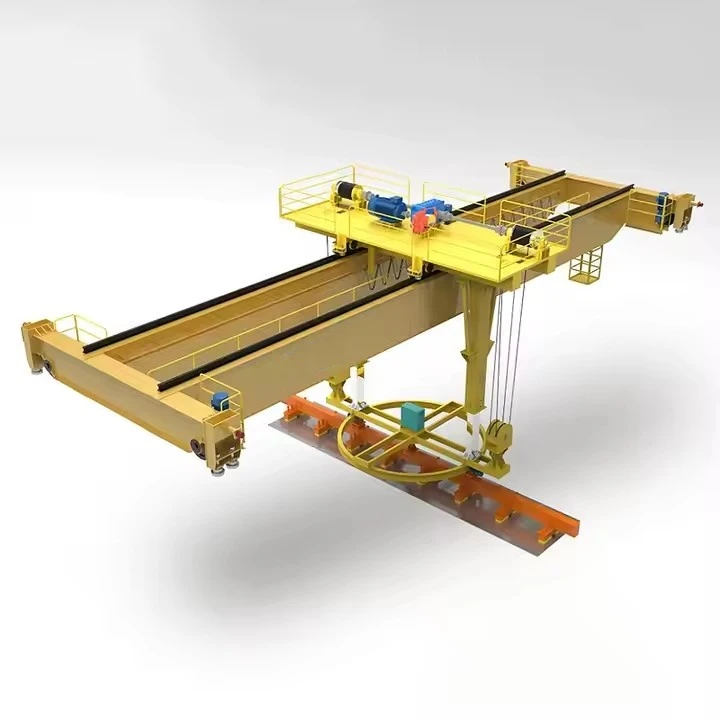

كهربائية مزدوجة العارضة الكهرومغناطيسية رافعة

لماذا تختار هذه الرافعة؟

✔ الأفضل للصناعات الثقيلة الصلبتتطلب السرعة والدقة.
✔ يقلل من تكاليف العمالةعن طريق القضاء على التزوير اليدوي.
✔ مقاومة في المستقبلمع التصاميم الجاهزة للأتمتة.



مزايا رافعة الكهرومغناطيسية المزدوجة

✅ التعامل الفعال للمواد الحديدية- لا حاجة إلى الرافعات أو السنانير. يعلق المغناطيس مباشرة.
✅ التحميل\/التفريغ بشكل أسرع- يقلل العمل اليدوي في ساحات الفولاذ والمستودعات.
✅ قدرة رفع أعلى- يمكن التعامللوحات فولاذية ثقيلة ، لفائف ، والخردة(ما يصل إلى 100T+).
✅ السيطرة الدقيقة- يسمح VFD بالتسارع\/التباطؤ السلس ، مما يقلل من أرجوحة الحمل.
✅ صيانة متينة ومنخفضة- مصمم لA 5- A7 Duty Cycles(الاستخدام الصناعي الثقيل).
✅ أشكال المغناطيس القابلة للتخصيص- دائري للخردة ، مستطيلة للوحات\/لفائف.



المقارنة: رافعة الكهرومغناطيسية مقابل الرافعة المزدوجة على غرار الخطاف

ميزة	رافعة الكهرومغناطيسية	QD هوك رافعة
طريقة الرفع	الكهرومغناطيسية	الخطاف والغطاء
نوع المواد	المعادن الحديدية فقط	أي مادة (مع الرافعات المناسبة)
سرعة	أسرع (لا يوجد ارتباط يدوي)	أبطأ (يتطلب تزوير)
متطلبات الطاقة	يحتاج إلى إمدادات طاقة التيار المستمر	طاقة التيار المتردد القياسي
تحميل الأمن	خطر الانخفاض في حالة فشل الطاقة	مضمون جسديا
الأفضل ل	الصلب ، الخردة ، المسابك	الرفع الثقيل العام



المكونات الأساسية: المحمل ، علبة التروس ، المحرك ، المضخة

مكان المنشأ: خنان ، الصين

الضمان: 1 سنة

الوزن (كجم): 2000 كجم

الفيديو المنتهية ولايته: المقدمة

تقرير اختبار الآلات: المقدمة

التصميم: شعاع مزدوج

الفعالية: كفاءة عالية

سرعة التشغيل: التشغيل عالي السرعة

الاستقرار: وظيفة مضادة للانتقاء

اللون: اختياري

مصدر الطاقة: 110V\/220V\/230V\/380V\/440V ، مخصص

Span: 7. 5-31. 5m



إليك انهيار مفصل لـمكونات رافعة الكهرومغناطيسية المزدوجة الكهربائية، الأمثل للتعامل مع المواد الحديدية:



1. المكونات الهيكلية الرئيسية

A. جسر العارضة المزدوج

وظيفة:هيكل الحمل الأساسي الذي يمتد على خليج كرين.

مادة:الفولاذ الملحوم بالخدمة الشاقة (بناء نوع الصندوق).

سمات:

صلابة أعلى من العوارض الفردية ، مما يقلل من الانحراف تحت الأحمال الثقيلة.

يدعم العربة والرفع والكهرومغناطيسية.

عربات النهاية (شاحنات نهاية)

وظيفة:تمكين حركة الرافعة على طول قضبان المدرج.

عناصر:

عجلات:الصلب المزور أو البولي يوريثان ، مدفوعًا بالمحركات.

المخازن المؤقتة:امتصاص التأثير في حدود السفر.

محرك المحركات وصناديق التروس:الحركة الطولية القوية (عادة 2x محركات للسفر المتزامن).

2. مكونات الرفع ومعالجة المواد

أ. رافع الكهرومغناطيسي

وظيفة:مصاعد المواد الحديدية (لوحات الصلب ، لفائف ، خردة) عبر القوة المغناطيسية.

الأنواع:

المغناطيس المستطيل:للوحات\/الصفائح.

المغناطيس الدائري:للأشكال الخردة\/غير النظامية.

الأجزاء الرئيسية:

CORELTELSNET CORE:يولد المجال المغناطيسي عند تنشيطه.

إمدادات الطاقة العاصمة:يقوم المقوم بتحويل AC إلى DC (مطلوب للمغنطة).

بكرة الكابل\/فينتون:يوفر الطاقة للمغناطيس أثناء الحركة.



ب. آلية رفع

وظيفة:يرفع\/يقلل من الكهرومغناطيسية.

عناصر:

محرك الرافعة:عالي Torque للأحمال الثقيلة.

حبل الأسلاك\/الأسطوانة:يرفع المغناطيس (قد يستخدم السلاسل لقدرات أقل).

نظام الفرامل:يحمل الحمل في حالة فشل الطاقة (Discafafe Design).

C. عربة (وحدة السلطعون)

وظيفة:يتحرك أفقيا على طول العوارض لوضع المغناطيس.

عناصر:

إطار العربة:يدعم الرافعة والمغناطيس.

محركات القيادة:تمكين السفر المتقاطع (غالبًا مع VFD لبدايات\/توقف سلس).

بكرات دليل:منع عربلي اختلال.

3. أنظمة الكهرباء والتحكم

أ.

لوحة المقوم:يحول AC إلى DC للكهرومغناطيسية.

بطارية النسخ الاحتياطي (اختياري):يمنع قطرات الحمل أثناء انقطاع التيار الكهربائي.

إدارة الكابلات:

نظام Festoon:كابلات الطاقة\/البيانات تنزلق على المسارات.

بكرة الكابل:لإمدادات الطاقة المغناطيس (إعادة الانعكاس التلقائي).

أدوات التحكم في المشغل

التحكم في القلادة:وحدة محمولة سلكية مع أزرار للرفع\/السفر.

جهاز التحكم عن بُعد الراديو:التشغيل اللاسلكي للمرونة\/السلامة.

الأتمتة (اختياري):PLC للحركات المبرمجة.

جيم السلامة والمراقبة

محدد التحميل الزائد:كتل المصاعد تتجاوز السعة.

مفاتيح الحد:يمنع الإفراط في سفر الرافعة\/العربة.

إنذار demagnetization:تنبيهات إذا فقد المغناطيس القوة.

نظام مضاد للسيرة (اختياري):يقلل الحمل الأرجوحة.

4. نظام المدرج

عوارض المدرج:مثبتة على الأعمدة أو الدعم القائم بذاته.

قضبان كرين:عادةQ70\/QU80\/QU120(تم تصنيفها للأحمال الثقيلة).

مشابك السكك الحديدية:قفل الرافعة عندما لا تكون قيد الاستخدام.

.

5. الوظائف الإضافية الاختيارية

نظام الوزن:يعرض وزن الحمل في الوقت الفعلي.

تحديد موقع الليزر:للحصول على وضع مغناطيس دقيق.

طقم الانفجار المقاوم:للمناطق الخطرة (على سبيل المثال ، الغبار القابل للاشتعال).

المغناطيس المقاوم للحرارة:للتعامل مع الصلب الساخن (حتى 600 درجة).

الاختلافات الرئيسية مقابل رافعات الخطاف القياسية

عنصر	رافعة الكهرومغناطيسية	ربط الرافعة
الجهاز الرفع	electromagnet + dc مقر	ربط + حبل الأسلاك
مزود الطاقة	يتطلب العاصمة للمغناطيس	AC القياسي
تحميل الأمن	يعتمد على السلطة	ميكانيكي (خطاف\/حبال)
إدارة الكابلات	كابلات طاقة مغناطيس إضافية	أسلاك أبسط

رسم

التقنية الرئيسية





تعامل مواد حديدية متفوقة

رفع المغناطيسي المباشريلغي الحاجة إلى الرافعات\/السلاسل ، وتمكينالتحميل\/التفريغ بشكل أسرعمن الألواح الفولاذية والملفات والخردة والأنابيب.

لا تلف السطح(مقابل السنانير التي يمكن أن تخدش المعادن المصقولة).

كفاءة عالية وأتمتة

2-3 x دورات أسرعمقابل الرافعات-مثالية للمرافق عالية الإنتاجية مثل مصانع الصلب.

متوافق معالأنظمة الآلية(PLC ، RFID تتبع) للمصانع الذكية.

أداء شاق

قدرة الرفع: 5T إلى 100T+(تصميم العارضة المزدوج يتولى أحمال أثقل من العارضة المفردة).

Duty Class A 6- A7- بنيت للاستخدام الصناعي المستمر.

الدقة والسلامة

التحكم VFDيتيح تسريع\/تحديد المواقع السلس ، وتقليل الأرجوحة الحمل.

الفشل: بطاريات النسخ الاحتياطي ، محددات الحمل الزائد ، وإنذارات إزالة المغناطيسية تمنع القطرات.

قابل للتخصيص للظروف القاسية

المغناطيس المقاوم للحرارة(ما يصل إلى 600 درجة) لمطاحن الصلب الساخنة.

الانفجار مقاومخيارات للبيئات القابلة للاشتعال (على سبيل المثال ، معالجة الفحم).

1. صناعة الصلب

لفائف\/لوحات الصلب: النقل في المطاحن المتداول والمستودعات.

بليتس\/الألواح: الانتقال بين مراحل الإنتاج.

معالجة الخردة: الفرز\/إعادة التدوير في ساحات الخردة.

2. المسابك وأعمال المعادن

المسبوكات الحديد: تحويل القوالب والمنتجات النهائية.

تزوير المتاجر: التعامل مع المليارات المعدنية الساخنة.

3. الموانئ وبناء السفن

معالجة لوحة الصلب: مجموعة بدن في الأرصفة الجافة.

كسر السفن: رفع الخردة الحديدية.

4. السكك الحديدية والسيارات

الصلب السكك الحديدية\/مكونالنقل في مصانع التصنيع.

الهيكل\/أجزاء الجسمالتعامل في مصانع السيارات.

5. إعادة التدوير وإدارة النفايات

فرز المعادن الخردةفي مراكز إعادة التدوير.

مكب النفايات المعدنية.





1. التصميم والهندسة
تأكيد متطلبات العملاء (السعة ، الامتداد ، الارتفاع ، بيئة العمل).

إنشاء تصميم هيكلي وميكانيكي مفصل باستخدام تحليل CAD و FEM.

حدد المواد المناسبة والمكونات وأجهزة السلامة.

2. المشتريات المادية
شراء لوحات فولاذية عالية الجودة ، والأقسام ، والمحركات ، والأجزاء الكهربائية ، وأنظمة التحكم.

تحقق من المواد الامتثال للمعايير والمواصفات.

3. القطع والتحضير
يتم قطع لوحات الفولاذ والملفات الشخصية باستخدام آلات القطع بالليزر CNC.

تحضير أجزاء الصلب للحام (تنظيف الحافة ، المشطبة).

4. اللحام وتجميع المكونات الرئيسية
عوارض اللحام الرئيسية ، العربات النهائية ، وإطارات العربة باستخدام إجراءات اللحام المعتمدة.

أداء التجميع الأولي للمكونات للتحقق من الملاءمة والمحاذاة.

5. معالجة الحرارة وتخفيف الإجهاد (إذا لزم الأمر)
تطبيق المعالجة الحرارية لتقليل إجهاد اللحام وتحسين الخواص الميكانيكية.

6. الآلات
الأجزاء الرئيسية للآلة مثل مقاعد العجلات ، والمباني الحاملة ، وأسطح تركيب المحركات.

ضمان دقة التشغيل السلس.

7. المعالجة السطحية
الأسطح الصلب النظيفة (الرمل).

قم بتطبيق الطلاء التمهيدي وعالي الجودة لحماية التآكل.

8. تجميع الأنظمة الميكانيكية والكهربائية
تثبيت المحركات والفرامل والرفع والعجلات ومفاتيح الحد وأجهزة السلامة.

تجميع الألواح الكهربائية وأسلاك الأسلاك.

9. الاختبار وتفتيش الجودة
إجراء اختبار الحمل (عادة 125 ٪ إلى 150 ٪ من السعة المقدرة).

تحقق من الوظائف التشغيلية: الرفع ، والسفر ، ومفاتيح الحد ، وتوقف الطوارئ.

فحص اللحامات والطلاء والموارد الميكانيكية.

10. التعديلات النهائية والتغليف
إجراء التعديلات اللازمة بناءً على نتائج الاختبار.

حزمة مكونات رافعة بعناية للنقل.

11. التسليم والتركيب
شحن رافعة إلى موقع العميل.

تثبيت وتشغيل الرافعة في الموقع.

توفير توجيهات تدريب وصيانة المشغل.

عرض ورشة العمل:

قامت الشركة بتثبيت منصة لإدارة المعدات الذكية ، وقامت بتركيب 310 مجموعة (مجموعات) من روبوتات المناولة واللحام. بعد الانتهاء من الخطة ، سيكون هناك أكثر من 500 مجموعة (مجموعات) ، وسيصل معدل شبكات المعدات إلى 95 ٪. تم استخدام 32 خطًا لحامًا ، ويتم التخطيط لتثبيت 50 ، وقد وصل معدل الأتمتة لخط الإنتاج بأكمله إلى 85 ٪.
