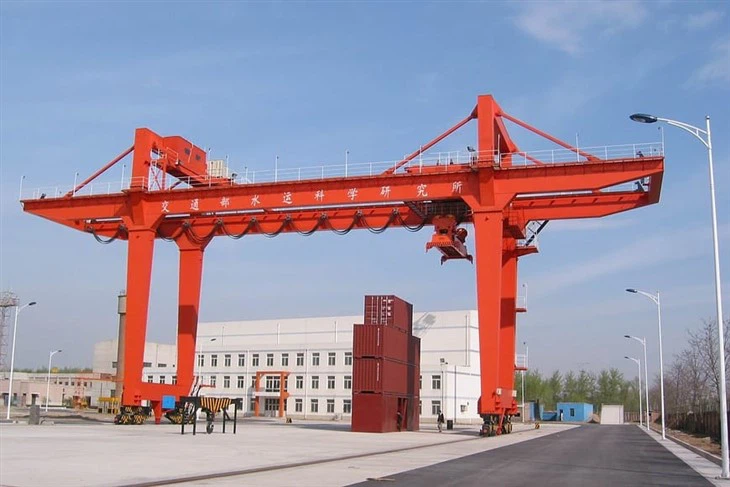

رفع رافعة العارضة المزدوجة

رافعة الرافعة المزدوجة للرفع هو حل معالجة مواد العمل الثقيل - مصمم للاستخدام في الهواء الطلق أو الداخلي حيث تكون أنظمة الرافعة العلوية غير ممكنة. إنه يتميز بوجود عوارض رئيسية مدعومة من الساقين التي تتحرك على القضبان الأرضية ، وهي مثالية لتطبيقات رفع السعة- العالية و-.



المكونات الأساسية: المحرك ، المحمل ، علبة التروس ، المحرك ، العتاد

مكان المنشأ: خنان ، الصين

الضمان: 2 سنة

الوزن (كجم): 50000 كجم

الفيديو الصادر - التفتيش: متوفر

تقرير اختبار الآلات: المقدمة

التطبيق: في الهواء الطلق

الكلمات الرئيسية: Gantry Crane

قدرة التحميل المقدرة: 50ton

سرعة السفر عبر: 44.6m/دقيقة

سرعة السفر الطويلة: 47.1M/دقيقة

السيطرة على الطريق: المقصورة

إمدادات الطاقة: بكرة الكابل

مسار الصلب: QU80

السلطة: 3-Phase AC 50Hz 380V





1.Main Beam

المواد والتصنيع
المادة: عالية - الصلب الهيكلي للقوة مثل Q235B / Q345B / Q355B

يكتب:

عوارض الصندوق الملحومة (شائعة لرافعات السعة الكبيرة)

H - الحزم (للرافعات الأصغر أو المتوسطة)

عملية:

قطع CNC من لوحات الصلب

التجميع واللحام

علاج تخفيف الإجهاد

الرمل و anti - لوحة التآكل

تركيب السكك الحديدية والممر

2. نظام

نظام الرفع هو وحدة التشغيل الأساسية لرافعة Gantry ، المسؤولة عن رفع وخفض وتحديد الأحمال الثقيلة. يتم تثبيته عادة على عربة يسافر على طول العوارض الرئيسيين لهيكل القنوات.

3.النقل

العربات النهائية هي هياكل فولاذية أفقية تقع في كلا طرفي رافعة القنوات. إنهم يدعمون الحزم الرئيسية (العوارض) ويضم آلية السفر ، مما يسمح للرافعة بأكملها بالتحرك ذهابًا وإيابًا على طول منطقة عملها.

4.Crane آلية السفر

آلية السفر الرافعة هي المسؤولة عن تحريك رافعة Gantry بأكملها (بما في ذلك إطار Gantry ، العربة ، والتحميل) أفقيًا على طول القضبان المثبتة على الأرض -. إنه يضمن أن تنقل الرافعة الأحمال عبر مسافات طويلة عبر منطقة العمل.

5.Trolley آلية السفر

تتيح آلية السفر العربة عربة الرفع - التي تحمل مجموعة الرافعة والخطاف - للتحرك أفقياً على طول الجزء العلوي من العوارض الرئيسية. تتيح هذه الحركة تحديدًا دقيقًا للأحمال عبر فترة عمل الرافعة.

7. ربط الخطاف

الخطاف هو مكون المعالجة - في نظام الرفع. إنه يشارك بشكل مباشر مع الرافعات أو السلاسل أو أدوات الرفع لرفع الأحمال وخفضها. في رافعة Girder المزدوجة ، يتم تثبيت الخطاف عادة على رافعة عربة تتحرك على طول العوارض الرئيسية.

8.motor

نظام المحرك هو قوة رافعة الرافعة المزدوجة رفع العارضة ، مما يؤدي إلى قيادة وظائف الرافعة ، وسفر العربة ، ووظائف السفر الرافعة. عادة ما تحتوي كل حركة على محرك مخصص ، تم اختياره خصيصًا على أساس السعة ودورة العمل والدقة المطلوبة.

.

9.SOUND و SIDER SYSTER ومفتاح LIMIT

نظام إنذار الصوت والضوء ومفاتيح الحد
(لرفع رافعة العارضة المزدوجة)
تعمل هذه الأنظمة كأجهزة أمان أساسية ، وتساعد على منع الحوادث ، وخطر الإشارة أو التشغيل ، وضمان أن تظل حركات الرافعة ضمن حدود آمنة.
1) نظام إنذار الصوت والضوء
غاية:
تحذير أفراد حركة الرافعة القريبة أو عمليات الرفع

تعزيز الرؤية والسلامة في بيئات صاخبة أو خارجية أو خطرة

تنبيه في حالة توقف الطوارئ أو التحميل الزائد أو تنشيط التبديل
2) الحد من مفاتيح
غاية:
تمنع مفاتيح الحد من التجاوز الميكانيكي ، وحماية المكونات الهيكلية ، وضمان السلامة عن طريق إيقاف الحركة في نقاط محددة مسبقًا.

10. أجهزة السلامة

1) جهاز حماية الحمل الزائد
الوظيفة: يمنع الرافعة من رفع الأحمال التي تتجاوز قدرتها المقدرة.

مبدأ العمل: يقوم مستشعر التحميل أو محدد الحمل الزائد الميكانيكي بقطع دائرة الرافعة عند اكتشاف الحمل الزائد.

العرض: غالبًا ما يتضمن عرضًا رقميًا يوضح وزن تحميل الوقت -.

2) زر إيقاف الطوارئ
الموقع: قلادة التحكم ، المقصورة ، أو وحدة التحكم عن بُعد.

الوظيفة: على الفور يغلق جميع عمليات الرافعة في حالات الطوارئ.

التصميم: كبير ، أحمر ، وسهل الوصول إليه ؛ المزلاج في موقف "OFF".

3) نظام إنذار الصوت والضوء
الوظيفة: تحذير مسموع ومرئي قبل حركة الرافعة.

التثبيت: مثبت على إطار Gantry أو عربة.

4) الحماية الزائدة / الزائد (الكهربائي)
مثبتة في المحرك والعاكس والتحكم في لوحة

يغلق النظام لمنع الحرائق الكهربائية أو الضرر
5) Anti - أجهزة عرقلة
البكرات دليل أو المشابك تبقي العجلات محاذاة على السكك الحديدية.

ضرورية للرافعات التي تعمل على مسارات طويلة أو غير متساوية.

11. وضع Control

1) سيطرة القلادة
الوصف: جهاز تحكم محمول متصل بالرافعة عبر كابل.

سمات:

أزرار بسيطة وبديهية أو عصا التحكم.

يسمح للمشغل بالمشي بالقرب من الحمل للتحكم الدقيق.

محدودة بطول الكابل.

حالات الاستخدام: البيئات الداخلية ذات المسافات التي يمكن التحكم فيها ووضوح جيد.

2) التحكم عن بعد اللاسلكي
الوصف: جهاز إرسال راسخ لاسلكي يتواصل مع جهاز استقبال الرافعة.

سمات:

يوفر حرية الحركة دون قيود الكابلات.

يستخدم عادة اتصال التردد الراديوي (RF).

يتضمن ميزات السلامة مثل Dead - تبديل الرجل وإيقاف الطوارئ.

حالات الاستخدام: المواقع الخارجية أو الساحات الكبيرة أو المناطق التي يمكن أن تكون فيها الكابلات خطرة.

3) مكافحة المقصورة المشغل
الوصف: مقصورة مغلقة مثبتة على هيكل الرافعة (غالبًا على ساق القنوات أو العربة).

سمات:

يوفر للمشغل عرضًا بانوراميًا لمنطقة العمل.

مجهزة بأصحاب التحكم والدواسات ولوحات التحكم.

المناخ - يتم التحكم فيه للراحة.

حالات الاستخدام: مواقع كبيرة ومعقدة تحتاج إلى ساعات عمل عالية الدقة وساعات عمل طويلة.

4) التحكم الأرضي مع لوحات الشاشة التي تعمل باللمس
الوصف: لوحات التحكم الثابتة على محطات الموقع أو محطات مشغل الموقع مع واجهات متقدمة.

سمات:

مدمجة مع وحدات تحكم PLC الحديثة أو CNC.

يمكن أن تشمل شاشات الشاشة التي تعمل باللمس ، والكاميرات ، والتشخيص.

حالات الاستخدام: أنظمة الرافعة الآلية أو شبه الآلية أو شبه-.

12.Sketch



التقنية الرئيسية





1. سعة الحمل العالية
يوفر تصميم العارضة المزدوجة دعمًا هيكليًا أقوى ، مما يمكّن الرافعة من رفع الأحمال الأثقل (عادةً من 5 أطنان إلى 500+ طن).

2. فترة عمل أطول ومنطقة عمل أكبر
يسمح اثنان من العوارض الرئيسية بامتدادات أطول ، وتغطي مساحات عمل واسعة بكفاءة.

مثالي للساحات الكبيرة في الهواء الطلق ، أحواض بناء السفن ، والنباتات الصناعية.

3. استقرار أفضل وتقليل الانحراف
يقلل بنية العارضة المزدوجة من انحراف الشعاع تحت الأحمال الثقيلة ، مما يحسن دقة الرفع والسلامة.

4. ارتفاع رفع الارتفاع
يسمح بتركيب العربة بين العوارث ، مما يزيد من ارتفاع الرفع المتاح مقارنة بالرافعات العارضة المفردة.

5. التكوين المرن
يدعم العديد من أجهزة الرفع: رافعات حبل الأسلاك ، ودلاء الاستيلاء ، والمغناطيس ، وأنظمة العربة المزدوجة.

قابلة للتكيف مع التطبيقات الصناعية المتعددة.

6. ميزات السلامة المحسنة
تم تصميمه لدمج أجهزة السلامة المتقدمة مثل حماية الحمل الزائد ، ومفاتيح الحد ، وأنظمة التصادم-.

7. المتانة والموثوقية
تم تصميمه من مواد عالية الجودة- مع اللحام القوي والمعالجة السطحية لضمان عمر خدمة طويلة حتى في البيئات القاسية.

8. التشغيل السلس والتحكم الدقيق
مزود بالمحركات الحديثة وأنظمة التحكم (VFD ، التحكم عن بُعد) لحركة ناعمة ودقيقة للحمل ، العربة ، وسفر الرافعة.



1. صناعة الصلب
التعامل مع لفائف الفولاذ الثقيلة ، واللوحات ، والعوارض ، والمكونات الهيكلية.

مواد التحميل/التفريغ في مطاحن الصلب ومحلات التصنيع.

دعم المطاحن المتداول وعمليات الصب.

2. أحواض بناء السفن والموانئ
رفع وتحريك أجزاء السفينة الثقيلة والحاويات والبضائع.

تجميع وصيانة أقسام السفن.

حاوية التراص والنقل في ساحات الحاوية.

3. مواقع البناء
التعامل مع الأجزاء الخرسانية المسبقة قبل الصب ، والهياكل الفولاذية ، والمعدات.

جسر البناء والمشاريع البنية التحتية الثقيلة.

نقل المواد على المناطق المفتوحة على مصراعيها.

4. محطات الطاقة وقطاع الطاقة
تركيب وصيانة التوربينات والمولدات والمعدات الثقيلة.

التعامل مع المحولات ومكونات محطة الطاقة.

5. الخدمات اللوجستية والمستودعات
تحميل/تفريغ وتكديس البضائع الثقيلة.

دعم مراكز التوزيع الكبيرة وساحات الشحن.

6. مصانع التصنيع
خطوط التجميع التي تتطلب رفع ثقيل ومعالجة المواد الدقيقة.

صناعة السيارات ، الفضاء ، وصناعات الآلات الثقيلة.

7. التعدين والمعادن
نقل خام ، معدات التعدين الثقيلة ، ومواد الصهر.

التعامل مع المواد السائبة والمكونات الكبيرة.

8. ساحات السكك الحديدية
تحميل وصيانة القاطرات وسيارات الشحن.

معالجة مكونات المسار والبنية التحتية للسكك الحديدية الثقيلة.



1. التصميم والهندسة
تم جمع متطلبات العملاء (سعة التحميل ، المدى ، ارتفاع الرفع ، البيئة).

التصميم الهيكلي والميكانيكي والكهربائي باستخدام تحليل CAD و FEM.

إعداد الرسومات الفنية وخطط الإنتاج.

اختيار المواد والتخطيط للمشتريات.

2. تحضير المواد
ألواح الصلب ، والملامح ، والأقسام المقطوعة إلى الحجم بواسطة آلات CNC.

جودة الفحص للمواد الخام (التركيب الكيميائي ، الخواص الميكانيكية).

3. تصنيع المكونات الرئيسية
الحزم الرئيسية: لحام عوارض الصندوق أو العوارض H - ، بما في ذلك التعزيز.

أرجل القنوات والعربات النهائية: تصنيع الصلب والتجميع.

إطارات العربات وقطع الغيار: الآلات واللحام.

4. المعالجة السطحية
الرمال لإزالة الصدأ والشوائب.

تطبيق التمهيدي و anti - معاطف الطلاء التآكل.

علاج وتجفيف في ظل الظروف الخاضعة للرقابة.

5. تجميع الأجزاء الميكانيكية
تركيب القضبان على الحزم الرئيسية.

تصاعد العجلات والمحركات وصناديق التروس على عربات النهاية والعربة.

تجميع آلية الرفع (الأسطوانة ، حبل الأسلاك ، كتلة الخطاف).

6. تركيب النظام الكهربائي
أسلاك لوحات التحكم ، والمحركات ، ومفاتيح الحد ، والأجهزة الإنذارية ، وأجهزة الاستشعار.

تكامل أوضاع التحكم (قلادة ، عن بعد ، المقصورة).

اختبار المكونات الكهربائية وأجهزة السلامة.

7. مراقبة الجودة واختبارها
فحص الأبعاد والتحديد.

تحميل اختبار (ثابت وديناميكي) للتحقق من قدرة الرفع.

الاختبار الوظيفي لجميع الاقتراحات: الرفع ، سفر العربة ، السفر الرافعة.

التحقق من نظام السلامة (الإنذارات ، مفاتيح الحد ، الفرامل).

8. التغليف والتسليم
تفكيك المكونات إذا لزم الأمر للشحن.

عبوة واقية لمنع الأضرار أثناء النقل.

تحميل وإرسال إلى موقع العميل.

9. على - تثبيت وتكليف الموقع
تجميع هيكل الرافعة في الموقع.

محاذاة وتركيب السكك الحديدية.

الاتصال الكهربائي ومعايرة النظام.

اختبار الحمل النهائي وتدريب المشغل.

عرض ورشة العمل:

قامت الشركة بتثبيت منصة لإدارة المعدات الذكية ، وقامت بتركيب 310 مجموعة (مجموعات) من روبوتات المناولة واللحام. بعد الانتهاء من الخطة ، سيكون هناك أكثر من 500 مجموعة (مجموعات) ، وسيصل معدل شبكات المعدات إلى 95 ٪ . 32 تم استخدام خطوط اللحام ، ويتم التخطيط 50 ليتم تثبيت معدل الأتمتة لخط الإنتاج بأكمله 85 ٪.
