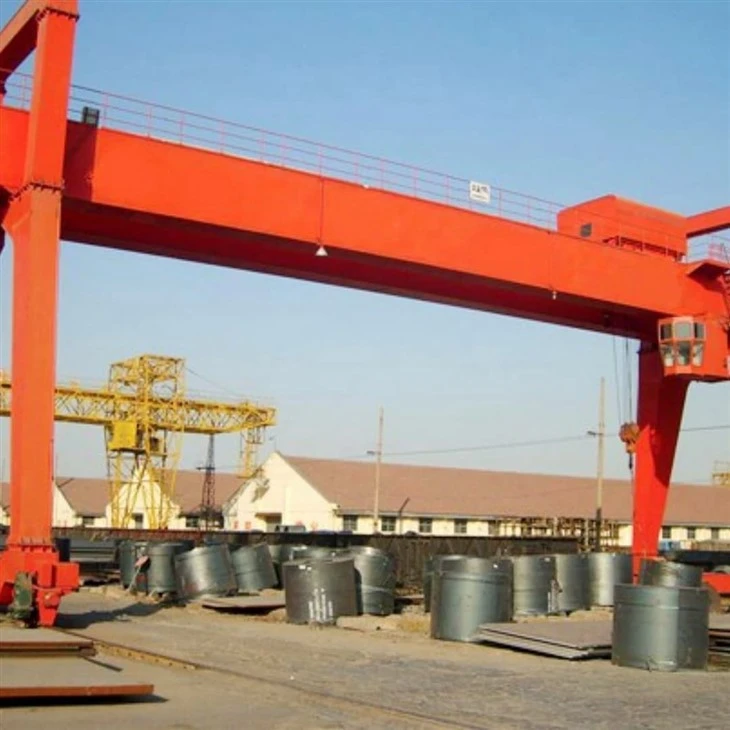

رافعة الساق المزدوجة المنقولة





A رافعة الساق المزدوجة المنقولةهو حل معالجة المواد متعددة الاستخدامات مصمم لرفع الأحمال الثقيلة ونقلها عبر مساحة عمل. على عكس الرافعات العلوية الثابتة ، يتم دعم هذه الرافعة من قبل ساقين تعمل على عجلات أو قضبان ، مما يجعلها متنقلة وقابلة للتكيف مع بيئات مختلفة.

الميزات الرئيسية:

هيكل الساق المزدوج:يوفر ثباتًا كبيرًا وقدرة على الحمل ، مما يجعله مثاليًا للتطبيقات الشاقة.

التنقل:مزودة بعجلات (إطارات مطاطية أو مثبتة على السكك الحديدية) لسهولة الحركة على طول منطقة العمل.

آلية الرفع:عادةً ما يشمل رفع حبل الأسلاك الكهربائية أو المرفوف من سلسلة معلق من عربة يمتد على طول شعاع الجسر.

الامتداد والطول:تخصيص لتناسب متطلبات المشروع وأحجام مساحة العمل.

مزود الطاقة:يمكن أن تكون مدعومة بكرات الكابل أو قضبان الموصلات أو حتى مولدات الديزل للاستخدام في الهواء الطلق.

التطبيقات:

بناء السفن وإصلاح السفن

معالجة خرسانية سابقة الصب

ساحات تصنيع الصلب

مواقع البناء

المستودعات مع احتياجات الرفع الثقيل

المزايا:

المرونة:تم نقلها بسهولة داخل أو بين مواقع العمل.

فعال من حيث التكلفة:لا حاجة لتعديلات البناء الدائمة.

تصميم قوي:مناسبة للعمليات في الهواء الطلق والشاقة.



سعة التحميل المقدرة: 25 طنًا ، 10 طن ، 16 طن ، 20 طن ، 30 طن

الأعلى. ارتفاع ارتفاع: 16m

Span: 10-29. 5 أمتار

واجب العمل: A 4- A7

الجهد: 380 فولت\/50 هرتز

درجة حرارة العمل: -20 درجة ~ +40

وضع التحكم في الرافعة: التحكم في الأرضية \/ التحكم عن بعد \/ غرفة المقصورة







جسر العارضة (الشعاع الرئيسي):

الشعاع الأفقي الذي يمتد عرض الرافعة.

يدعم العربة وآلية الرفع.

مصنوعة عادة من الصلب ومصمم للتعامل مع القدرات عالية الحمل.



أرجل (أرجل مزدوجة):

اثنين من هياكل الدعم الرأسية على جانبي العارضة الجسر.

قم بتوصيل الجسر بالعربات النهائية\/العجلات.

مصممة لتحمل الأحمال الرأسية والقوى الجانبية.



العجز الرئيسي

العارضة الرئيسية ل Crane Double Girder Gantry هي مكون هيكلي حاسم يوفر الأساس لقدرات الرافعة الرافعة. في رافعة Girder Double Girder ، هناك عوارض رئيسية متوازية تمتد بين الشاحنات أو الأعمدة النهائية ، والتي تعمل على طول القضبان أو المسارات الأرضية. هذه العوارض مصممة عادة لتكون قوية وصارمة لدعم الأحمال والضغوط التي واجهتها أثناء التشغيل.

العوارز الرئيسية مصنوعة عادة من الصلب ، مما يوفر قوة عالية ومتانة. يعتمد النوع المحدد من الصلب ودرجةه على متطلبات الحمل المتوقعة والظروف البيئية.

ترتبط العوارض الرئيسية بالشاحنات أو الأعمدة في كل نهاية ، غالبًا من خلال نظام من المسامير والمسامير واللحامات. يجب أن يكون هذا الاتصال قويًا بما يكفي لمنع أي حركة نسبية قد تعرض الاستقرار.

عربات نهاية \/ عربات:

تقع في قاعدة الساقين.

تحتوي على عجلات (إما مستلقية من المطاط أو مثبتة على السكك الحديدية) لتمكين الحركة.

قد تشمل محركات القيادة للسفر بالطاقة.







عربات نهاية

تلعب عربات نهاية العارضة المزدوجة التي تسافر رافعة دورًا مهمًا في حركة وثبات الرافعة. هنا بعض النقاط الرئيسية فيما يتعلق بالعربات النهائية

الوظيفة: 1.الدعم والحركة: تدعم عربات النهاية نهايات العارضة المزدوجة وتركض على طول قضبان الرافعة أو المسارات الأرضية ، مما يسمح للرافعة بالسفر أفقيًا.

استقرار:إنها تساعد على تثبيت الرافعة أثناء التشغيل ، خاصة عند رفع الحملات الثقيلة.الأنواع: 1.عربات النهاية الثابتة: هذه غير مزودة بسلطة وتعتمد على حركة الجسر للترجمة.

2. عربات النهاية ذات القوة: مزودة بمحركات ، يمكن أن تدفع الرافعة بشكل مستقل على طول القضبان.

تصميم:

1. البناء الغريب: تم ​​تصميم العربات النهائية لتكون قوية وصارقة للتعامل مع ضغوط كل من وزن الرافعة وأحمال الرفع.

2. Admustable: قد تتضمن بعض النماذج ميزات قابلة للتعديل للتعويض عن المخالفات المسار أو ظروف التشغيل المختلفة.

صيانة:

1. الفحص النظامية: تعد الفحوصات الدورية للبلى على العجلات والمحامل والمكونات الأخرى ضرورية للحفاظ على السلامة والكفاءة التشغيلية.

2. الإهانة: تزييت الأجزاء المتحركة يقلل من الاحتكاك ويمتد عمر العربات النهائية.

.



آلية السفر رافعة

إن آلية السفر الرافعة الخاصة بـ Gantry Crane مزدوجة السفر هي المسؤولة عن تحريك الرافعة أفقيًا على طول مسار أو سكة حديد محددة. تتيح هذه الآلية للرافعة نقل البضائع عبر منطقة أوسع وبالتالي فهي مفيدة للغاية في البيئات الصناعية حيث تكون هناك حاجة إلى مجموعة واسعة من النقل.

سيتم شرح أهم جوانب عربة الرافعة أدناه: المكونات:

نهاية الشوكية أو العربات: تقع في نهايات العارضة المزدوجة وتدير على مسار الرافعة أو المسار الأرضي.

محركات الأقراص: عادة ما تكون هذه المحركات الكهربائية مدفوعة بأنظمة التحكم الصناعية ، والتي يمكن أن تتحكم في الطفرة أو التحكم في الراديو أو الآلي.

العجلات والمحامل: تم تزويد إطارات النهاية بعدد من العجلات لدعم وزن الرافعة وحملها بحيث تنتقل الرافعة بسلاسة على المسار.

أجهزة الاقتران: تم تجهيز بعض الرافعات بأنظمة اقتران ميكانيكية أو إلكترونية تزامن حركة عربات الطرفين بحيث يسافرون في خط مستقيم.

آلية عبور العربة

آلية العربة من رافعة العارضة المزدوجة السفر هي المسؤولة عن الحركة الجانبية للرافعة أو الخطاف على طول الجسر أو العارضة. تتيح هذه الآلية وضع الحمل على وجه التحديد في مستوى أفقي عمودي على اتجاه حركة رافعة القنوات نفسها. فيما يلي بعض المكونات الرئيسية وميزات آلية التزلج على العربة:

عناصر:

1. آلية التهدئة: عادةً ما يوفر محرك كهربائي حركة العربة على طول العارضة.

2. WHEELS أو العجلات: تحتوي العربة على عجلات أو عجلات تعمل على القضبان الموجودة على الجانب السفلي من الجسر أو العارضة. هذه العجلات تدعم وزن المصعد والشحن.

3.gearbox: قد تكون بعض الآليات مزودة بصندوق تروس ينظم سرعة وعزم الدوران للمحرك ، مما يتيح التحكم الدقيق في حركة المصعد.

4. Ropes أو الخطافات: يتم ربط الحبال أو الخطاف (مثل الحبل أو السلسلة) بالعربة وتتحرك معها على طول العارضة.

عجلة الرافعة

تعد عجلات رافعة Girder Gantry مزدوجة مكونًا أساسيًا يسمح للرافعة بالتحرك على القضبان. عادة ما يتم تركيب هذه العجلات على عربات نهاية أو شاحنات تقع في أي من طرفي شعاع الرافعة. فيما يلي بعض الجوانب المهمة لعجلات الرافعة:

الدعم والتنقل: تدعم العجلات وزن الرافعة وتحميلها ، مما يتيح الرافعة من السفر على طول المدرج أو القضبان المخصصة.

توزيع الحمل: تضمن عجلات الرافعة توزيعًا متساويًا للحمل على القضبان ، مما يمنع التآكل المفرط على المسارات وهيكل الرافعة.

المواد: مصنوعة من مواد متينة مثل الصلب أو الحديد الزهر ، وأحيانًا مع الطلاء الإضافي لمقاومة التآكل.

سرعة السفر: يمكن أن يؤثر تصميم العجلات وتفاعلها مع القضبان على الحد الأقصى للسرعة التي يمكن أن تسافر بها الرافعة بأمان.

العجلات ذات الحواف: احصل على حافة أو شفة على كلا الجانبين لمنع انحراف السلف.

تعتبر عجلات الرافعة جزءًا أساسيًا من رافعة Girder Double Travel Crane ، مما يضمن تنقله واستقراره وتشغيله الآمن. الصيانة السليمة والتفتيش المنتظم ضرورية للحفاظ على أدائها وطول العمر.





خطاف الرافعة

1) خطاف الرافعة من رافعة رافعة العارضة المزدوجة هو المكون في نهاية آلية الرفع التي يتم استخدامها لإشراك ورفع الأحمال المختلفة. يلعب الخطاف دورًا مهمًا في تشغيل الرافعة ، حيث إنها نقطة التعلق الأساسية لرفع الرافعات أو الكابلات أو غيرها من ملحقات الرفع.









محرك

يعد محرك رافعة العارضة المزدوجة سفر رافعة الحرج يوفر القوة اللازمة لكل من آليات الرفع والسفر. تُستخدم المحركات لرفع الأحمال وخفضها باستخدام آلية الرفع ونقل الرافعة على طول القضبان أو المدرج.

أنواع المحركات:

المحركات الكهربائية: هذه هي النوع الأكثر شيوعًا من المحركات المستخدمة في رافعات الرافعات بسبب كفاءتها وقابليتها للسيطرة والموثوقية. يمكن أن تكون DC (التيار المباشر) أو AC (التيار المتناوب).

Motors DC: تاريخياً ، تم استخدام محركات DC على نطاق واسع للرافعات بسبب خصائصها الممتازة للتحكم في السرعة. ومع ذلك ، فهي تتطلب صيانة أكثر من محركات التيار المتردد.

محركات التيار المتردد: تستخدم الرافعات الحديثة في كثير من الأحيان محركات التيار المتردد مع محركات التردد المتغيرة (VFDs) لعمليات الرفع والسفر. محركات AC أقل كثافة في الصيانة وتوفر كفاءة عالية.

المحركات الهوائية أو الهيدروليكية: قد تستخدم بعض الرافعات المتخصصة في المحركات الهوائية أو الهيدروليكية ، وخاصة في التطبيقات التي لا تتوفر فيها الطاقة الكهربائية أو عندما تكون هناك حاجة إلى خصائص أداء محددة.

الوظيفة:

رفع المحركات: قم بتشغيل طبل الرافعة أو الرافعة لرفع الخطاف أو التقاطه.

محركات السفر: قم بالقيادة على عجلات الرافعة أو المسارات ، مما يسمح لها بالتحرك على طول طريقها الأفقي.

.







نظام إنذار الصوت والضوء& الحد الأقصى مفتاح

يعد نظام إنذار الصوت والضوء ومفاتيح الحد من ميزات السلامة المهمة لقياح رافعة مزدوجة العارضة. تساعد هذه المكونات في تنبيه المشغلين والموظفين المحيطين بالمخاطر المحتملة والتأكد من أن الرافعة تعمل ضمن حدودها المعينة. إليك تفسير لكل منها:

نظام إنذار الصوت والضوء:

إنذار مسموع: يتم استخدام صفارات الإنذار الصاخبة أو القرن لتنبيه الناس بالقرب من عملية الرافعة ، خاصةً عندما تتحرك الرافعة أو عندما يكون هناك خطر سلامة محتمل.

الإشارات المرئية: تُستخدم مصابيح التحذير ، عادةً أضواء قوية أو إشارات دوارة ، لتوفير تحذيرات بصرية أثناء عمليات الرافعة ، خاصة في الظروف ذات الرؤية المحدودة أو في الليل.

مفاتيح الحد:

الوظيفة: مفاتيح الحد هي الأجهزة الإلكترونية التي تكتشف موضع الرافعة أو مكوناتها وتقطع الطاقة عندما تصل الرافعة إلى حدودها التشغيلية.

مفاتيح حد السفر: يتم تثبيتها على نهايات قضبان الرافعة أو المدرج لمنع الرافعة من الركض من المسارات.

مفاتيح حد الرافعة: تستخدم للكشف عن عندما يصل الخطاف أو الحمل إلى الحدود العلوية أو السفلية من سفره ، مما يمنع الرافعة من الإرشاد أو الاسترخاء.

مفاتيح السلامة الأخرى: يمكن استخدام مفاتيح حد إضافية لمراقبة المكونات الهامة الأخرى مثل موضع العربة ، أو مواضع البوابة ، أو حتى زوايا التحميل في حالة رافعات الرافعات.

أجهزة السلامة

أجهزة سلامة رافعة رافعة الرافعة:

تعتبر سلامة الموظفين والمعدات أولوية قصوى عند تشغيل رافعة العارضة المزدوجة. لضمان العمليات الآمنة ، يتم دمج أجهزة السلامة المختلفة في تصميم وتشغيل الرافعة.

حماية الحمل الزائد: خلايا التحميل: تستخدم لقياس الحمل الذي يتم رفعه بواسطة الرافعة. إذا تجاوز الحمل القدرة المقدرة للرافعة ، فيمكن للنظام إغلاق آلية الرفع تلقائيًا. مؤشرات الحمل الزائد الميكانيكي: قد تستخدم بعض الرافعات الأجهزة الميكانيكية التي تظهر عندما يكون الحمل قريبًا من أو تجاوز سعة الرافعة.

جهاز مكافحة الاكتساب: تم ​​تصميم هذا الجهاز لمنع الرافعة من التصادم مع الرافعات أو الهياكل الأخرى في المنطقة. يمكن أن يكون في شكل مستشعر القرب أو الماسح الضوئي بالليزر.

مفاتيح حد السفر: يتم تثبيت هذه المفاتيح في نهاية مسار السفر للرافعة لمنعها من تجاوز نطاق التشغيل الآمن.

زر إيقاف الطوارئ: يسمح هذا الزر للمشغل بإيقاف كل حركة الرافعة على الفور في حالة الطوارئ.

الفرامل: تم تجهيز الرافعة بالفرامل على كل عجلة لمنعها من التدحرج عندما لا تكون قيد الاستخدام.

الإضاءة: يتم توفير إضاءة كافية للتأكد من أن المشغل يمكنه رؤية الحمل والمنطقة المحيطة بوضوح.

التأريض: ترتكز الرافعة لمنع الصدمة الكهربائية للمشغل أو تلف المعدات.









وضع التحكم

يشير وضع التحكم في رافعة Gantry Travel إلى الطريقة التي يتم بها تشغيل الرافعة لأداء وظائفها ، بما في ذلك الأحمال الرفع والتحرك والخفض. هناك عدة أنواع من أوضاع التحكم المستخدمة في رافعات الرافعات المتجهة ، ولكل منها مزايا وتطبيقاتها.

فيما يلي بعض أوضاع التحكم المشتركة: 1. التحكم اليدوي 2. مكافحة قلادة 3. راديو الراديو\/التحكم اللاسلكي 4. التحكم التلقائي\/القابل للبرمجة









رسم



البيانات الفنية الرئيسية





مزايا رافعة الساق المزدوجة المنقولة

سعة حمولة عالية

يوفر هيكل الساق المزدوج ثباتًا وقوة ممتازة ، مما يسمح للرافعة برفع ونقل الأحمال الثقيلة للغاية بأمان.

التنقل والمرونة

على عكس الرافعات العلوية الثابتة ، يمكن نقل رافعات القنوات المنقولة داخل موقع أو حتى بين المواقع المختلفة.

مثالي لمناطق العمل المؤقتة أو المتغيرة ، مثل مناطق البناء ، وأحواض بناء السفن ، والمستودعات في الهواء الطلق.

لا حاجة لبناء التعديلات

لا يتطلب بنية دعم دائمة ، مما يجعله أكثر اقتصادا لعمليات المنطقة الخارجية أو مفتوحة.

مفيد عند تثبيت رافعة الجسر سيكون غير عملي أو مالي.

فترة تخصيص وارتفاع

يمكن تصميمها لتناسب أبعاد المشروع المحددة ، بما في ذلك المسافات الواسعة وارتفاع رفع طويل القامة.

قابلة للتكيف مع أحجام المعدات المختلفة وبيئات العمل.

الاستخدام الفعال للمساحة

تعمل في المناطق المفتوحة التي قد لا تكون فيها أنواع أخرى من الرافعات ممكنة.

يحرر مساحة الأرض ويقلل من العرقلة في منطقة العمل.

حل فعال من حيث التكلفة

انخفاض تكاليف التثبيت والبنية التحتية مقارنة بالرافعات العامة الثابتة.

مثالي للتطبيقات التي تتطلب رفعًا ثقيلًا ولكن ليس تثبيت رافعة دائم.

تصميم شاق ودائم

تم تصميمه لتحمل البيئات الخارجية القاسية ، بما في ذلك الرياح والأمطار والغبار.

غالبًا ما يتم تجهيزها بمكونات مقاومة للتآكل والمواد المقاومة للتآكل.

خيارات الطاقة المتعددة

يمكن أن تعمل على الكهرباء (عبر بكرات الكابل أو قضبان الموصل) ، محركات الديزل ، أو الأنظمة الهجينة ، اعتمادًا على الموقع والتطبيق.

سهولة الصيانة وإمكانية الوصول

المكونات على مستوى الأرض يمكن الوصول إليها أكثر من الرافعات العلوية ، مما يؤدي إلى تبسيط مهام الصيانة والتفتيش.

ميزات السلامة المحسنة

مزود بمفاتيح الحد ، وحماية الحمل الزائد ، وفرامل الطوارئ ، والأنظمة المضادة للبقاء لضمان تشغيل آمن.



طلب:



التصنيع الثقيل:في الصناعات مثل الصلب والورق والأسمنت ، حيث يجب نقل المواد والمنتجات الثقيلة من مكان إلى آخر ، لا غنى عن رافعة Girder Gantry المزدوجة. يسمح بالنقل الفعال لللفائف الكبيرة أو الأوراق أو مكونات الآلات الثقيلة.

بناء السفن والإصلاح:تستخدم في أحواض بناء السفن لتجميع وإصلاح السفن. يمكن للرافعة رفع أقسام ثقيلة من السفن أو المحركات أو المكونات الكبيرة الأخرى ذات الدقة.

مواقع البناء:في مواقع البناء الكبيرة ، يتم استخدام الرافعة لرفع عناصر الخرسانة المسبقة ، وعوارض الصلب ، ومواد البناء الأخرى. يتيح تنقلها تغطية مساحات كبيرة ، مما يجعلها مناسبة للاستخدام في كل من البيئات الداخلية والخارجية.

التخزين والتعامل مع المواد:في ساحات ومستودعات التخزين المفتوحة ، يتم استخدام الرافعة للتحميل والتفريغ ونقل البضائع. إن قدرتها على السفر على طول المسار تجعلها مثالية للمرافق التي تتطلب معالجة مواد متكررة واسعة النطاق.

قطاع الطاقة:في محطات الطاقة ومرافق الطاقة المتجددة ، يتم استخدام الرافعة لتركيب وصيانة المعدات الثقيلة مثل التوربينات والمولدات والتجميعات الميكانيكية الأخرى.

التعدين والمحاجر:في عمليات التعدين ، يتم استخدام الرافعة لتحميل وتفريغ معدات التعدين ، ونقل الخام ، واللوازم.

صيانة السكك الحديدية والمطار:تستخدم في أعمال الصيانة في محطات السكك الحديدية والمطارات ، مثل تحريك معدات الصيانة ، وتحميل وتفريغ البضائع ، والتعامل مع عناصر كبيرة مثل القاطرات أو مكونات الطائرات.

صناعة السيارات:في مصانع التصنيع ، يتم استخدام الرافعة لعمليات التجميع ، ونقل المكونات الثقيلة والتجمعات الفرعية ، وشحنات التحميل والتفريغ.



رافعةإنتاج إجراء



1. التصميم:تحليل المتطلبات: تتضمن الخطوة الأولى فهم المتطلبات المحددة للعميل ، بما في ذلك سعة الرفع ، والانتفاخ ، والارتفاع ، وأي تطبيقات أو بيئات خاصة ستعمل عليها الرافعة. التصميم الأولي: بناءً على المتطلبات ، يقوم المهندسون بإنشاء تصميمات أولية ، واختيار المكونات الهيكلية المناسبة ، وتكوين كل المكونات الهيكلية.



2. المشتريات والتحضير المادي

مصادر المواد: الحصول على مواد عالية الجودة مثل الفولاذ والحبال الأسلاك والمكونات الكهربائية من الموردين الموثوق بهم.

إعداد المواد: يتم قطع أقسام الصلب وتشكيلها وإعدادها للحام والتجميع.

3. تصنيع المكون

التجميع الهيكلي: يتم تصنيع وتجميع الهيكل الرئيسي ، بما في ذلك العارضة الجسر والشاحنات النهائية والساقين باستخدام اللحام واللحام.

المكونات الميكانيكية: يتم تصنيع آلية الرافعة ، العربة ، والأجزاء الميكانيكية الأخرى في متجر الآلات.

المكونات الكهربائية: يتم تجميع المكونات الكهربائية مثل المحركات ولوحات التحكم وأسلاك الأسلاك واختبارها.

4. الرسم والتشطيب

إعداد السطح: يتم تفجير جميع المكونات الهيكلية وتنظيفها لإزالة أي ملوثات يمكن أن تؤثر على التصاق الطلاء.

الرسم: يتم رسم المكونات بالطلاء الصناعي عالي الجودة ، وغالبًا ما يكون مع معاطف متعددة للمتانة وللحفاظ على العوامل البيئية.

5. التجميع

التجميع الفرعي: يتم تجميع المكونات والتجميعات الأصغر ، مثل آلية الرافعة وتجميع العربة.

التجميع الرئيسي: يتم تجميع الهيكل الرئيسي ، ويتم دمج التجمعات الفرعية في الرافعة.

التثبيت الكهربائي: يتم تثبيت المكونات الكهربائية والأسلاك وتوصيلها.

6. الاختبار ومراقبة الجودة

الاختبار الوظيفي: يتم اختبار كل وظيفة من الرافعة لضمان عملها بسلاسة وتلبية المتطلبات المحددة.

اختبار التحميل: تخضع الرافعة لاختبارات الحمل الثابتة والديناميكية للتأكد من أنه يمكنه التعامل بأمان مع قدرتها المقدرة.

فحص السلامة: يتم اختبار جميع أجهزة السلامة لضمان عملها بشكل صحيح.

7. التغليف والشحن

تفكيك (إذا لزم الأمر): اعتمادًا على متطلبات النقل ، قد تحتاج بعض المكونات إلى تفكيكها.

التغليف: يتم تعبئة المكونات بشكل آمن لمنع الأضرار أثناء النقل.

الشحن: يتم شحن الرافعة أو مكوناتها إلى موقع التثبيت.







فحص المواد

فحص الجودة: يتم إجراء فحص جودة صارم على المواد الخام التي تم شراؤها لضمان تلبية متطلبات التصميم والمعايير الوطنية.

تخزين المواد: يتم تخزين المواد المؤهلة وفقًا للتصنيف لمنع التآكل أو الضرر.

قطع وتشكيل

قطع الصلب: استخدم قطع البلازما ، وقطع الليزر أو قطع اللهب وغيرها من التقنيات لقطع الفولاذ وفقًا لحجم رسم التصميم.

تشكيل المعالجة: تشكيل لوحة الصلب من خلال الانحناء ، المتداول ، اللحام وغيرها من العمليات لتصنيع الحزمة الرئيسية ، الشعاع النهائي والأجزاء الهيكلية الأخرى.

اللحام

لحام المكونات: يتم لحام الأجزاء الصلب المقطوعة والمكوّنة في الهياكل الرئيسية مثل الحزمة الرئيسية والحزمة النهائية والعربة. يجب التحكم في عملية اللحام بشكل صارم لضمان القوة الهيكلية وجودة اللحام.

فحص اللحام: استخدم تقنية الاختبار غير المدمرة (مثل الاختبار بالموجات فوق الصوتية ، والاختبار الشعاعي) لتفقد اللحامات لضمان عدم وجود تشققات أو عيوب أخرى.

الآلات

الآلات الدقيقة: يتم تنفيذ الآلات الدقيقة على المكونات الرئيسية للرافعة ، مثل مجموعات العجلات ، ومقاعد تحمل ، والبكرات ، وما إلى ذلك ، لضمان دقتها الأبعاد وجودة السطح.

تجميع الجهاز كله

الجمعية العامة: على أساس ما قبل التجميع ، يتم تنفيذ التجميع الكلي للرافعة ، بما في ذلك التثبيت النهائي للحزمة الرئيسية ، شعاع النهاية ، آلية الرفع ، آلية المشي ، إلخ.

التكليف والاختبار

في ظل الظروف الديناميكية ، يتم اختبار الأداء التشغيلي للرافعة ، بما في ذلك اختبار الرفع والمشي والتوجيه وغيرها من الوظائف. يتم التحقق من الحجم الكلي ل CRANE الجسر المجمعة للتأكد من أن جميع الأبعاد تفي بمتطلبات التصميم.

الرش وعلاج مكافحة التآكل

إزالة صدأ المعالجة السطحية: إزالة الصدأ على سطح الرافعة ، تشمل الطرق الشائعة تنظيف الرمل ، التخليل ، وما إلى ذلك. الرش التمهيدي: رش التمهيدي المضاد للتآكل على السطح المعالج لمنع أكسدة المعادن والتآكل. رش اللون العلوي الرش: قم برش المعطف العلوي وفقًا لمتطلبات العملاء أو معايير الصناعة لمنح الرافعة تأثيرًا وقائيًا وزينًا. علامات: بعد الرش ، حدد معلومات تعريف الرافعة وفقًا للمواصفات ، مثل النموذج ، والحمل المقنن ، إلخ.

المصنع والتركيب

التغليف والنقل

حماية التعبئة والتغليف: قم بتعبئة المكونات الرئيسية للرافعة بشكل حماية لمنع الأضرار أثناء النقل. ترتيب النقل: وفقًا لحجم المعدات وظروف النقل ، حدد طريقة نقل مناسبة لنقل الرافعة إلى موقع العميل.

القبول والتسليم

قبول العملاء

القبول في الموقع: يقوم العميل بإجراء القبول في الموقع للرافعة وفقًا لمتطلبات العقد والمواصفات الفنية للتحقق من أداء وجودة المعدات.

تصحيح المشكلات: إذا تم العثور على أي مشاكل ، فيجب على الشركة المصنعة تصحيحها في الوقت المناسب للتأكد من أن الجهاز يلبي متطلبات العميل بالكامل. تسليم واستخدام التدريب على التشغيل: عادة ما تدرب الشركة المصنعة مشغلي العميل لضمان تمكنهم من تشغيل الرافعة بشكل صحيح وأمان.
