رافعة جسرية صغيرة محمولة

الرافعة الجسرية المحمولة الصغيرة عبارة عن حل رفع متنقل وخفيف الوزن مصمم لمجموعة متنوعة من التطبيقات الصناعية والتجارية والسكنية. توفر هذه الرافعات قدرات فعالة في التعامل مع المواد، مما يجعلها مثالية للبيئات التي تتطلب المرونة والقدرة على المناورة. يتم استخدامها بشكل شائع في إعدادات التصنيع والصيانة والبناء والمستودعات لمهام مثل رفع الآلات الثقيلة أو تجميع الأجزاء أو نقل المواد.

يمكن تصميم الرافعة القنطرية المحمولة الصغيرة لسهولة النقل والإعداد السريع، وقد تم تجهيز الرافعة القنطرية المحمولة الصغيرة بعجلات للتنقل السلس عبر الأسطح. تأتي العديد من الطرز مزودة بعجلات قابلة للقفل لتحديد المواقع بشكل آمن أثناء الاستخدام. تتميز العديد من الرافعات بارتفاع وامتداد قابلين للتعديل، مما يسمح بالتخصيص لتلبية متطلبات المشروع المحددة. إن قابلية التعديل هذه تجعلها متعددة الاستخدامات لمهام الرفع المتنوعة ومتوافقة مع بيئات العمل المختلفة.

غالبًا ما يتم تصميم الرافعات الجسرية المحمولة الصغيرة ليتم تجميعها وتفكيكها بسرعة، مما يجعلها مثالية للإعدادات المؤقتة أو عند الحاجة إلى تخزين موفر للمساحة. بالمقارنة مع الرافعات العلوية الأكبر حجمًا والمثبتة بشكل دائم، تعد الرافعات الجسرية المحمولة الصغيرة أقل تكلفة وتوفر تكلفة اقتصادية حل الرفع للشركات والأفراد الذين لديهم احتياجات رفع عرضية.

المكونات الأساسية: PLC، المحمل، علبة التروس، المحرك، التروس

مكان المنشأ: خنان، الصين

الضمان: 1 سنة

الوزن (كجم): 500 كجم

التفتيش الصادر بالفيديو: متوفر

تقرير اختبار الآلات: مقدم

اللون: حسب الطلب

ميزة الرافعة: سهلة التشغيل

السعة: 1-20طن

النوع: عارضة واحدة

مصدر الطاقة: 110 فولت/220 فولت/230 فولت/380 فولت/440 فولت

طريقة التحكم: التحكم الأرضي + التحكم عن بعد (حسب الطلب)

موك: 1 مجموعة

آلية الرفع: رافعة كهربائية

واجب العمل: أ3-A4



الصور والمكونات

1. الشعاع الرئيسي

1) العارضة الرئيسية للرافعة الجسرية المحمولة الصغيرة، والتي تسمى أيضًا "العارضة" أو "العارضة I"، هي المكون الأفقي الأساسي المسؤول عن تحمل الحمولة وتوزيعها بالتساوي عبر هيكل الرافعة.

عادة ما تكون مصنوعة من الفولاذ عالي القوة، حيث يجب أن تدعم وزن الحمولة وأي معدات عربة تتحرك على طولها. قد تستخدم بعض الطرز الأصغر أو المتخصصة الألومنيوم لسهولة الحمل وخفيفة الوزن.

تم تصميم سعة تحميل الحزمة الرئيسية لتتناسب مع الحد الأقصى للحمل الذي يمكن للرافعة التعامل معه. بالنسبة للرافعات القنطرية المحمولة الصغيرة، يمكن أن تتراوح السعات من بضع مئات من الكيلوجرامات إلى عدة أطنان، اعتمادًا على التطبيق. غالبًا ما تحتوي الرافعات القنطرية المحمولة على أطوال شعاع رئيسي قابلة للتعديل لاستيعاب مساحات العمل المختلفة أو للسماح بالمرونة في تحديد موضع الأحمال.

تلعب الحزمة الرئيسية دورًا حاسمًا في سلامة وكفاءة وتعدد استخدامات الرافعة الجسرية المحمولة، لذلك من الضروري اختيار عارضة تتوافق مع متطلبات الحمل والبيئة التي سيتم فيها استخدام الرافعة.



نظام الرفع

المحرك: يعد محرك الرافعة القنطرية المحمولة الصغيرة جزءًا مهمًا من نظام الرفع الخاص بها، مما يتيح عمليات رفع سلسة وموثوقة. فيما يلي نظرة عامة مختصرة على المحرك ونظام الرفع في مثل هذه الرافعات: عادةً ما تستخدم الرافعات الجسرية المحمولة الصغيرة محركات كهربائية لرفع فعال. اعتمادًا على الطراز، يمكن أن تكون هذه المحركات أحادية الطور أو ثلاثية الطور. يختلف خرج الطاقة وفقًا لقدرة الرافعة، ويتراوح عادةً من 0.5 HP إلى 5 HP. بشكل عام، 220 فولت إلى 380 فولت هو المعيار هذه المحركات، مما يضمن توافقها مع مصادر الطاقة النموذجية.

المخفض: يعد المخفض الموجود في الرافعة الجسرية المحمولة الصغيرة مكونًا حاسمًا في نظام الرفع. إنه يلعب دورًا حيويًا في تحويل خرج المحرك عالي السرعة وعزم الدوران المنخفض إلى قوة عزم دوران أعلى وسرعة أقل، وهو أمر ضروري لرفع الأحمال الثقيلة بأمان وكفاءة. المخفض (المعروف أيضًا باسم علبة التروس) يساعد على التحكم في سرعة الرفع وعزم دوران الرافعة. ويضمن التشغيل السلس والدقيق عن طريق تقليل سرعة الدوران وتضخيم عزم الدوران إلى المستويات المطلوبة لرفع الأحمال الثقيلة.

الأسطوانة: تعتبر الأسطوانة الموجودة في نظام الرفع الخاص بالرافعة الجسرية المحمولة الصغيرة مكونًا حيويًا للتحكم في آلية الرفع، مما يتيح رفع الأحمال بشكل آمن وفعال. تم تصميم الأسطوانة بشكل نموذجي لتعبئة حبل أو كابل الرفع وفكه، وتعمل ضمن نظام يتضمن محركًا وعلبة تروس وآليات فرامل.

الحبل السلكي: يعد الحبل السلكي للرافعة الجسرية المحمولة الصغيرة مكونًا حاسمًا في نظام الرفع الخاص بها. يعمل الحبل السلكي كعنصر الرفع الرئيسي المسؤول عن رفع الحمولة وحملها وخفضها. فهو ينقل القوة الناتجة عن آلية الرفع للحمل، مما يضمن عمليات رفع سلسة ومتحكم فيها. مصنوعة من أسلاك فولاذية عالية القوة، ملتوية معًا لتشكل حبلًا قويًا ومرنًا. تم تصميمها عادةً لمقاومة التآكل والتآكل والاهتراء، نظرًا للخدمة الشاقة متطلبات الرافعات. غالبًا ما تكون مجلفنة أو مطلية لتوفير متانة إضافية، خاصة للاستخدام الخارجي حيث يتوقع التعرض لعناصر الطقس.

كتلة البكرة: تعتبر كتلة البكرة للرافعة الجسرية المحمولة الصغيرة مكونًا حاسمًا في نظام الرفع. يتكون هذا الجزء من نظام من العجلات والحزم والحبال أو السلاسل التي تسهل رفع وخفض الأحمال الثقيلة بأقل جهد. تشتمل كتلة البكرة عادةً على عجلات متعددة (حزم) موضوعة داخل إطار يسمح بمرور حبل أو سلسلة فوقها. ومن خلال استخدام مجموعة من البكرات الثابتة والمتحركة، يمكن للنظام مضاعفة القوة المطبقة، مما يمكّن المشغلين من رفع أحمال أثقل بكثير مما يمكن أن يكون ممكنًا مع القوة المباشرة. ويقلل التصميم من الاحتكاك، مما يسمح بالتشغيل السلس والفعال عند الرفع أو خفض الأحمال.

جهاز الرفع:

آلية الرفع: الرافعة هي جهاز الرفع الأساسي في الرافعة الجسرية وهي مسؤولة عن رفع وخفض الأحمال. في الرافعة الجسرية المحمولة الصغيرة، عادة ما تكون هذه الرافعة عبارة عن سلسلة كهربائية أو رافعة حبل سلكي. يتم تشغيلها بالكهرباء، مما يسمح برفع أسهل وأسرع. يتم استخدام الرافعة المتسلسلة التي يتم تشغيلها يدويًا في حالة عدم توفر الطاقة الكهربائية أو للأحمال الخفيفة جدًا.

نظام العربة: تسمح العربة بالحركة الأفقية على طول شعاع الرافعة الجسرية. تحمل هذه العربة الرافعة على طول عارضة الرافعة، مما يسمح لنظام الرفع بالتحرك على طول القنطرة للوصول إلى الحمولة ووضعها حسب الحاجة.

أدوات التحكم في آلية الرفع: يمكن أن تكون أدوات التحكم في جهاز الرفع يدوية أو يتم التحكم فيها عن طريق قلادة أو يتم التحكم فيها عن بعد.

آليات السلامة: تعتبر السلامة أولوية، وغالباً ما تكون الرافعات الجسرية المحمولة مجهزة بمحددات الحمولة، والحماية من الحمولة الزائدة، ووظائف التوقف في حالات الطوارئ في نظام التحكم. تساعد هذه الميزات على منع التحميل الزائد العرضي أو التشغيل غير الآمن.

ميزات محمولة وقابلة للتعديل: تم تصميم العديد من الرافعات الجسرية المحمولة الصغيرة بميزات قابلة لضبط الارتفاع وقابلة للطي. نظام الرفع عادة ما يكون خفيف الوزن وسهل التفكيك، مما يجعله مناسبًا للنقل أو النقل من مكان إلى آخر.





3. النهايةالنقل

1) يعد النقل النهائي عنصرًا حاسمًا في الرافعة القنطرية المحمولة الصغيرة، وهو مصمم لتوفير دعم فعال وحركة سلسة على طول هيكل القنطرية العملاقة. تم تصميم هذا الحامل النهائي للتعامل مع الأحمال المعتدلة مع الحفاظ على سهولة المناورة، مما يتيح للرافعة العمل بأمان وبدقة.

2) تعتبر العربة النهائية مثالية للمساحات الضيقة، فهي تتيح سهولة التركيب والحركة. يتم تصنيع العربة النهائية بمواد متينة للقوة وطول العمر. مجهزة بعجلات ومحامل عالية الدقة، مما يضمن السفر السلس على طول القضبان العملاقة. سهولة التجميع والتفكيك: مصممة للإعداد والنقل السريع، مما يعزز إمكانية نقل الرافعة. تعمل ميزات الأمان المدمجة على تقليل المخاطر أثناء التشغيل.

3) إن العربة النهائية للرافعات الجسرية المحمولة الصغيرة مناسبة للمستودعات وورش العمل والبيئات الصناعية الخفيفة ومرافق الصيانة.





4. آلية سفر الرافعة

1) مبدأ العمل

يتكون عادةً من إطار من الألومنيوم أو الفولاذ خفيف الوزن مع عارضة أفقية (غالبًا ما تسمى الجسر أو العارضة المتقاطعة) مدعومة بساقين عموديتين. تحتوي الرافعة عادة على عجلات أو عجلات في القاعدة لسهولة الحركة. يتم تركيب رافعة أو عربة على العارضة الأفقية للتعامل مع رفع وخفض الأحمال. تتميز هذه الرافعات بقدرات تحمل منخفضة نسبيًا (غالبًا من بضع مئات من الكيلوجرامات إلى بضعة أطنان)، مما يجعلها مناسبة للأحمال الخفيفة التي يمكن التحكم فيها. تم تجهيز أرجل الرافعة الجسرية بعجلات دوارة أو ثابتة، مما يسمح للرافعة بالكامل سيتم دفع الهيكل يدويًا إلى مواقع مختلفة. قد تحتوي بعض الرافعات على عجلات قفل لإبقاء الرافعة ثابتة عند رفع الأحمال.

الدفع أو السفر الميكانيكي: بالنسبة للرافعات الجسرية المحمولة خفيفة الوزن والتي يتم تشغيلها يدويًا، يقوم المشغلون بدفع الرافعة أو سحبها لتحريكها. قد تحتوي الجسور المحمولة شديدة التحمل على أنظمة عجلات مزودة بمحركات.

2) وظائف آلية تشغيل الرافعة

الرافعة الجسرية المحمولة الصغيرة عبارة عن جهاز رفع متعدد الاستخدامات ومتحرك مصمم للتعامل مع الأحمال الثقيلة في بيئات مختلفة، خاصة في المساحات الصغيرة أو الضيقة. يتميز عادةً بإطار خفيف الوزن ويسهل تحريكه. هذه الرافعات مفيدة بشكل خاص في المستودعات وورش العمل ومواقع البناء وغيرها من المناطق حيث المساحة محدودة ولكن قدرات الرفع مطلوبة. كما يوحي الاسم، تم تصميم الرافعة الجسرية المحمولة بحيث يمكن نقلها بسهولة من موقع إلى آخر. إن قابلية الحركة هذه تجعلها مثالية لأماكن العمل حيث تحتاج الرافعة إلى نقلها بشكل متكرر أو استخدامها في مناطق مختلفة. تساعد الرافعات الجسرية المحمولة على تقليل مخاطر إصابات المناولة اليدوية من خلال توفير وسيلة ميكانيكية لرفع ونقل الأحمال الثقيلة.

5. آلية السفر بالعربة

1) التركيب الهيكلي

تعد آلية سفر العربة في الرافعة الجسرية المحمولة الصغيرة مكونًا رئيسيًا يسمح لعربة الرفع الخاصة بالرافعة بالتحرك على طول شعاع الرافعة أو العارضة. يتيح هذا النظام تحديد موضع الحمولة بدقة داخل منطقة تغطية الرافعة الجسرية.

إطار العربة: مصنوع عادةً من الفولاذ أو السبائك عالية القوة لضمان المتانة والثبات.

عجلات أو بكرات متحركة: يتم تثبيت العجلات عادةً في كل ركن من أركان العربة وهي مصممة للتدحرج على طول نظام سكة الرافعة (العارضة أو العارضة).

المحركات وآلية القيادة: تستخدم معظم أنظمة سفر الترولي محركات كهربائية لضمان التشغيل السلس. ترتبط هذه المحركات بعمود الإدارة، الذي يقوم بتدوير العجلات أو العجلة المسننة التي تحرك العربة.

العربات الطرفية أو الشاحنات النهائية: يتم تركيبها في نهايات العربة لتوفير اتصال مستقر بالهيكل الرئيسي للرافعة والسماح للعربة بالتحرك على طول العارضة الأفقية.

نظام الكبح: ضروري للتحكم في السرعة وإيقاف العربة بشكل آمن عند الحاجة. غالبًا ما تكون هذه الأنظمة أوتوماتيكية ويتم تفعيلها أثناء التوقف في حالات الطوارئ.

ميزات التحكم والسلامة: يتم تركيبها في نهاية المسار لمنع العربة من السفر بعيدًا والخروج عن المسار.

نظام المسار أو السكك الحديدية: مصنوع عادةً من الفولاذ عالي القوة لتحمل الضغط الناتج عن حركة العربة ووزنها.

مكونات التعليق والتركيب: يتم تعليق العربة من عارضة الرافعة أو تثبيتها عليها باستخدام دبابيس أو براغي عالية القوة أو غيرها من أنظمة التثبيت الآمنة، مما يضمن بقاء العربة ثابتة في مكانها أثناء الحركة.

2) وظيفة آلية تشغيل العربة

تعد آلية سير العربة في الرافعة القنطرية المحمولة الصغيرة مكونًا حاسمًا مصممًا لتسهيل الحركة الأفقية لرافعة الرافعة على طول العارضة الجسرية. وتتمثل وظيفة هذه الآلية في تمكين الحركة السلسة والمتحكم فيها للحمل على منطقة معينة، مما يعزز الكفاءة الإجمالية للرافعة.

6. عجلة الرافعة

تلعب عجلة الرافعة الموجودة على رافعة جسرية محمولة صغيرة دورًا أساسيًا في تمكين الرافعة من التحرك على طول المسار أو نظام السكك الحديدية. عادة ما تكون هذه العجلات مصنوعة من الفولاذ عالي القوة أو الحديد الزهر لتحمل متطلبات الحمل والحركة المستمرة للرافعة. بالنسبة للرافعة الجسرية المحمولة الصغيرة، تم تصميم عجلات الرافعة للتشغيل السلس إما على سطح خرساني أو على سطح خرساني. المسار المتخصص. يجب أن يتناسب تصميم العجلات مع وزن الرافعة وكذلك الحمولة التي سترفعها. غالبًا ما يتم تركيبها على جانبي قاعدة الرافعة وتوفر إمكانية الحركة لتحديد موضع الرافعة.

7. خطاف الرافعة

1) يعد خطاف الرافعة الموجود على الرافعة الجسرية المحمولة الصغيرة مكونًا رئيسيًا يستخدم لرفع ونقل الأحمال الثقيلة. عادة ما يكون الخطاف مصنوعًا من مواد قوية ومتينة مثل الفولاذ المطروق لضمان قدرته على التعامل مع سعة حمولة الرافعة.

2) تصنع خطافات الرافعة عادة من الفولاذ عالي القوة أو سبائك الفولاذ لمقاومة التشوه تحت الأحمال الثقيلة. وعادة ما يتم تشكيل الخطاف بنهاية منحنية مدببة لحمل الحمولة بشكل آمن عبر حبال الرفع أو السلسلة أو الحبل. قد تشتمل بعض الخطافات على مزلاج أو آلية أمان لمنع الحمولة من الانزلاق. يجب أن يتطابق حجم وقوة خطاف الرافعة مع سعة الحمولة المقدرة للرافعة الجسرية. تتمتع الرافعات الجسرية المحمولة الصغيرة عمومًا بقدرة رفع أخف، تتراوح غالبًا من 500 كجم إلى 2 طن.

محرك

تُستخدم محركات التيار المتردد على نطاق واسع في الرافعات الصغيرة نظرًا لبساطتها وتوافرها. تُستخدم محركات التيار المستمر للتحكم بشكل أفضل في السرعة، على الرغم من أنها أقل شيوعًا من محركات التيار المتردد في الرافعات الجسرية.

قد تعمل الرافعات الجسرية المحمولة على الفولتية السكنية أو الصناعية القياسية مثل 110 فولت، أو 220 فولت، أو 380 فولت، اعتمادًا على تصميم الرافعة والاستخدام المقصود. تعمل الموديلات الأصغر عادةً بجهد أقل، بينما قد تتطلب الموديلات الأكبر جهدًا يبلغ 380 فولتًا أو أعلى.

.

نظام إنذار الصوت والضوء ومفتاح الحد

1) نظام إنذار الصوت والضوء

يعد نظام الإنذار الصوتي والضوئي للرافعة الجسرية المحمولة الصغيرة ميزة أمان مصممة لتنبيه المشغلين والموظفين القريبين حول حالة تشغيل الرافعة أو المخاطر المحتملة أو حالات الطوارئ. تعتبر هذه الأنظمة ضرورية لمنع الحوادث وضمان التشغيل الآمن في البيئات التي تستخدم فيها الرافعات.

الإنذار الصوتي: ينبه الإنذار الصوتي الأشخاص الموجودين في المنطقة المجاورة إلى أن الرافعة قيد التشغيل أو أن هناك خطرًا محتملاً. يتم تثبيته عادةً على هيكل الرافعة، بالقرب من أدوات التحكم في التشغيل، أو في المواقع الرئيسية حول منطقة عمل الرافعة.

إنذار الضوء: إنذار الضوء: يوفر إنذار الضوء إشارة مرئية للموظفين القريبين، وهو مفيد بشكل خاص في البيئات الصاخبة حيث قد لا تكون الإنذارات الصوتية فعالة. يتم تثبيت الضوء عادةً على الرافعة نفسها، أو في المناطق الرئيسية مثل بالقرب من مقصورة المشغل أو في المناطق التي تكون فيها الرؤية أمرًا بالغ الأهمية.

حالات الحمولة الزائدة: عندما تتجاوز الرافعة سعة الحمولة الآمنة..

2) مفتاح الحد

يعد المفتاح الحدي الموجود على الرافعة الجسرية المحمولة الصغيرة مكونًا حاسمًا يستخدم لمنع الرافعة من تجاوز نطاق التشغيل المصمم لها، مما يضمن السلامة والأداء السليم.

الوظائف: يمنع مفتاح الحد الرافعة الجسرية من السفر خارج حدود المسار المحددة لها، مما قد يؤدي إلى تلف الرافعة أو الحمولة التي تتعامل معها. إنه بمثابة حماية للأجزاء المتحركة للرافعة، مما يضمن عدم تشغيلها خارج مسافات آمنة ( إما عموديًا أو أفقيًا). عندما تصل الرافعة إلى نهاية مسار سيرها، يقوم مفتاح الحد تلقائيًا بتشغيل محرك الرافعة للتوقف أو الرجوع للخلف، اعتمادًا على التصميم.

الأنواع: مفاتيح الحد الميكانيكية، تعمل عن طريق الاتصال الجسدي. عندما تتحرك الرافعة إلى نقطة معينة، تضغط الرافعة أو المشغل على زر أو مفتاح، مما يشير إلى نهاية الرحلة. مفاتيح حدود القرب، وأجهزة استشعار من النوع غير المتصل التي تكتشف موضع أجزاء الرافعة. غالبًا ما تكون هذه المفاتيح أكثر متانة وأقل عرضة للتآكل من المفاتيح الميكانيكية.

10. أجهزة السلامة

الحماية من الحمل الزائد: يمنع هذا الجهاز الرافعة من رفع الأحمال التي تتجاوز قدرتها المقدرة. ويتضمن عادةً أجهزة استشعار للحمل تطلق إنذارًا أو توقف التشغيل عند زيادة التحميل على الرافعة، مما يمنع الأضرار الهيكلية أو الحوادث.

مفاتيح الحد: تتحكم مفاتيح الحد في نطاق حركة مكونات الرافعة. تضمن هذه المفاتيح عدم تحرك الرافعة والعربة خارج الحدود المحددة لها، مما يقلل من مخاطر الأضرار الميكانيكية أو مخاطر السلامة.

زر إيقاف الطوارئ: زر يسهل الوصول إليه لإيقاف عمليات الرافعة فورًا في حالة الطوارئ. ويضمن إمكانية إيقاف الرافعة على الفور، مما يمنع وقوع الحوادث أثناء المواقف غير المتوقعة.

نظام المكابح: تستخدم المكابح للتحكم في الحركة ولتثبيت الحمولة في مكانها بشكل آمن. تمنع هذه الميزة الحمولة من الانجراف أو السقوط عند توقف الرافعة. يمكن أن تكون إما ميكانيكية أو كهربائية.

ميزة مقاومة الإمالة: تضمن ميزة الأمان هذه عدم انقلاب الرافعة أثناء التشغيل. وغالبًا ما تشتمل على نظام لتثبيت الرافعة ومنع الحركة عندما لا تكون على أرض مستوية.

جهاز إيقاف التأرجح: تم تصميم هذا الجهاز لمنع الرافعة من التأرجح بشكل لا يمكن السيطرة عليه، فهو يحد من الحركة الأفقية للحمل، مما يضمن تحكمًا أكبر ويقلل من مخاطر حوادث التأرجح.

علامات الفحص والصيانة: علامات أو أنظمة تساعد في مراقبة حالة الرافعة. تعد عمليات الفحص المنتظمة أمرًا بالغ الأهمية لتحديد التآكل والتلف، والتأكد من أن جميع الأجزاء تعمل بشكل صحيح وتقليل مخاطر الفشل.

أضواء التحذير أو الإنذارات الصوتية: توفر مؤشرات التحذير تنبيهات مرئية أو سمعية. تصدر هذه الأجهزة إشارة عندما تقترب الرافعة من حد الحمولة أو في حالة وجود خلل، مما يضمن أن المشغلين على علم دائمًا بحالة الرافعة.

أنظمة القفل/العلامة: بروتوكول أمان لقفل الرافعة خارج التشغيل أثناء الصيانة أو الإصلاح. يضمن عدم تمكن أي شخص من تشغيل الرافعة عن طريق الخطأ أثناء صيانتها، مما يمنع وقوع إصابات.

مؤشر الحمولة: نظام يشير إلى الوزن الفعلي للحمولة التي يتم رفعها. يساعد المشغل على البقاء ضمن حدود التشغيل الآمنة، مما يمنع حالات التحميل الزائد.

أنظمة التحكم اليدوية وعن بعد: قد تأتي الرافعات مزودة بأنظمة تحكم يدوية أو عن بعد للتحكم بشكل أفضل أثناء التشغيل. يتيح ذلك للمشغل الحفاظ على مسافة آمنة من الحمل وتقليل خطر الإصابة.

الحواجز الواقية أو الدرابزين: هي حواجز مادية أو درابزين تمنع التلامس العرضي مع الأجزاء المتحركة. فهي تحمي المشغل والأفراد الآخرين من السقوط أو الاصطدام بمكونات الرافعة.

11. وضع التحكم

التحكم اليدوي: قلادة تحكم سلكية أو لاسلكية يحملها المشغل للتحكم في حركات الرافعة. يمكن أن يتحكم هذا في الرافعة (الرفع والخفض)، والعربة (الحركة الأفقية)، والجسر (الحركة الطولية). في بعض الرافعات الأبسط، يتم استخدام سلسلة يدوية أو كرنك لرفع الأحمال أو نقلها يدويًا. قد تحتوي الرافعات الكهربائية الأساسية على أزرار بسيطة أو مفاتيح للتحكم في الحركة.

التحكم عن بعد بالراديو: من أجل السلامة والراحة، يمكن تجهيز الرافعات الجسرية المحمولة بأنظمة التحكم عن بعد اللاسلكية، مما يسمح للمشغل بالتحكم في الرافعة عن بعد، مما يزيد من السلامة وإمكانية الوصول، خاصة في بيئات العمل الخطرة أو الضيقة.

التحكم بعصا التحكم: قد تحتوي بعض الرافعات الجسرية الصغيرة على أدوات تحكم بعصا التحكم، مما يوفر تحكمًا أكثر سهولة ودقة في حركات الرافعة والعربة وقاعدة الرافعة.

التحكم الآلي: وحدات التحكم المنطقية القابلة للبرمجة (PLC): قد تتضمن النماذج الأكثر تقدمًا أنظمة PLC التي تسمح بالحركات الآلية، مثل تحديد المواقع مسبقًا، واستشعار الحمل، وميزات السلامة. يمكن برمجة هذه الأنظمة لمهام رفع وتحديد موضع محددة.

التحكم في تطبيقات الهاتف المحمول (متقدم): بالنسبة لبعض الطرز الأحدث، يمكن دمج أدوات التحكم في الرافعة مع تطبيقات الهاتف المحمول للهواتف الذكية أو الأجهزة اللوحية، حيث يمكن للمشغل مراقبة الرافعة والتحكم فيها عن بعد.

12. رسم

التقنية الرئيسية







قابلية النقل والمرونة: تم تصميم هذه الرافعات لتكون خفيفة الوزن ومتنقلة، مما يسمح بسهولة النقل والتنقل بين مناطق العمل المختلفة. حجمها الأصغر يجعلها مثالية للبيئات ذات المساحة المحدودة أو حيث تحتاج الرافعات إلى إعدادها ونقلها بشكل متكرر.

فعالة من حيث التكلفة: بالمقارنة مع الرافعات الثابتة الأكبر حجمًا، تتمتع الرافعات الجسرية المحمولة الصغيرة بتكلفة شراء أقل، مما يجعلها في متناول الشركات الصغيرة أو العمليات ذات القيود المالية.

انخفاض تكاليف التشغيل: تتطلب الحد الأدنى من الصيانة ويمكن استخدامها في مجموعة متنوعة من البيئات، مما يقلل الحاجة إلى قطع متعددة من المعدات المتخصصة.

سهولة الإعداد: غالبًا ما يتم تصميم الرافعات الجسرية المحمولة لتكون سهلة التجميع والتفكيك دون الحاجة إلى مساعدة احترافية، مما يسمح بأوقات إعداد أسرع. على عكس الرافعات الأكبر حجمًا، لا تتطلب الرافعات الجسرية المحمولة تركيب بنية تحتية معقدة أو أنظمة دعم.

تعدد الاستخدامات: يمكن استخدام هذه الرافعات في صناعات مختلفة مثل البناء وإصلاح السيارات والمستودعات والتصنيع لمهام مثل رفع المعدات الثقيلة أو المواد أو الآلات. تسمح العديد من النماذج بتعديل الارتفاع والامتداد، مما يوفر مرونة إضافية اعتمادًا على المهمة التي بين يديك.

تصميم موفر للمساحة: غالبًا ما يمكن طي الرافعات الجسرية المحمولة الصغيرة أو تخزينها في مساحات صغيرة عندما لا تكون قيد الاستخدام، مما يوفر مساحة تخزين قيمة في البيئات المزدحمة مثل ورش العمل أو المستودعات.

زيادة الإنتاجية: يمكن أن تساعد القدرة على نقل الأحمال بسرعة وسهولة داخل منطقة العمل على زيادة سير العمل والإنتاجية، خاصة في المساحات الضيقة أو المزدحمة.

خفض تكاليف العمالة: من خلال تمكين عدد أقل من العمال من التعامل مع الأحمال الأكبر، تقلل الرافعات الجسرية المحمولة من الحاجة إلى العمل اليدوي، مما يحسن السلامة ويقلل من التعب.

تحسين السلامة: تساعد الرافعة على رفع الأحمال الثقيلة وتحريكها بأمان، مما يقلل من مخاطر إصابات العمال المرتبطة بالرفع اليدوي. وعلى الرغم من قابليتها للنقل، فقد تم تصميم هذه الرافعات مع وضع الاستقرار في الاعتبار، مما يوفر حلول رفع آمنة في بيئات مختلفة.







عمليات المستودعات: تستخدم لنقل العناصر الثقيلة مثل المنصات أو الآلات أو المعدات داخل المستودع. تساعد في تنظيم المواد والمنتجات بكفاءة عن طريق رفعها على الرفوف أو أنظمة التخزين.

التصنيع والتجميع: تُستخدم هذه الرافعات في خطوط التجميع لرفع ووضع المكونات الثقيلة أو أجزاء الآلات أثناء الإنتاج. ويمكن استخدامها لأعمال الصيانة أو الإصلاح على المعدات، حيث يكون الرفع مطلوبًا لتركيب الأجزاء أو إزالتها.

مشاريع البناء والتجديد: مثالية لرفع ونقل المواد مثل العوارض الفولاذية أو الكتل الخرسانية أو الأنابيب في مواقع البناء ذات المساحة المحدودة. مثالية لرفع المعدات أو الأدوات الصغيرة، مما يقلل الحاجة إلى الرافعات الأكبر حجمًا والمرهقة.

صناعة السيارات: يشيع استخدامها في محلات السيارات لرفع المحركات أو المكونات الثقيلة الأخرى أثناء عمليات الإصلاح أو الصيانة. يمكن استخدامها لنقل قطع غيار السيارات مثل ناقل الحركة أو أنظمة التعليق أو المكونات الثقيلة الأخرى.

أحواض بناء السفن والمراسي: تستخدم لرفع ونقل القوارب الصغيرة أو المحركات أو الأجزاء في أحواض بناء السفن أو المراسي. يساعد في مهام الصيانة عن طريق رفع المعدات أو الآلات للخدمة.

صيانة المعدات الثقيلة: في أماكن مثل المزارع أو مواقع البناء، يمكن للرافعات الجسرية المحمولة الصغيرة رفع أجزاء الآلات الثقيلة لإصلاحها أو استبدالها. تستخدم في المرائب أو الأماكن الصناعية لرفع المحركات والأجزاء الميكانيكية الثقيلة الأخرى.

الأبحاث والمختبرات: في مختبرات الأبحاث أو المصانع الصغيرة، يمكن استخدامها لنقل المعدات أو الآلات أو المواد الكيميائية الحساسة بعناية ودقة.

محطات توليد الطاقة: يمكن استخدام الرافعات الجسرية الصغيرة في محطات توليد الطاقة لرفع ونقل المكونات أو الأدوات أو الأجزاء لإجراء عمليات الفحص والصيانة الروتينية.

الشحن والخدمات اللوجستية: يُستخدم في ساحات الشحن أو المراكز اللوجستية لتحميل وتفريغ العناصر الصغيرة من الشاحنات أو الحاويات، مما يحسن كفاءة سير العمل.

الفنون والنحت: يمكن استخدامها لنقل المنحوتات الكبيرة أو القطع الفنية الثقيلة في المعارض أو أماكن التثبيت، مما يسمح برفع القطع بشكل آمن دون إتلاف القطع.





مرحلة التصميم: تحديد الحد الأقصى لسعة الحمولة وارتفاع الرفع والامتداد المطلوب للرافعة بناءً على الاستخدام المقصود (على سبيل المثال، أدوات الرفع أو الآلات أو مواد البناء). باستخدام البرامج (مثل AutoCAD أو SolidWorks)، قم بإنشاء رسومات هندسية تفصيلية للرافعة الجسرية. يتضمن ذلك الأبعاد ومواصفات المواد والمكونات الرئيسية مثل العوارض والأعمدة والعجلات. تأكد من أن التصميم يلبي معايير السلامة ذات الصلة (مثل OSHA وISO) للرافعات ومعدات الرفع والهياكل المحمولة.

اختيار المواد: يستخدم الفولاذ أو الألومنيوم بشكل شائع للإطار. يُفضل الفولاذ لسعات التحميل الأعلى نظرًا لقوته، بينما يمكن استخدام الألومنيوم للرافعات الأخف وزنًا. يجب اختيار عجلات مطاطية أو بولي يوريثين متينة وشديدة التحمل لحركة سلسة، اعتمادًا على وزن الرافعة والسطح الذي سيتم استخدامها عليه. تعد الرافعة أو الونش المزود بآلية رفع مناسبة (يدوية أو كهربائية) وحبل سلكي أو سلسلة من المكونات الأساسية.

السحابات ومواد اللحام: مسامير وصواميل وقضبان لحام عالية القوة للتجميع.

عملية التصنيع: استخدم آلة القطع (قاطع البلازما، قاطع الليزر، أو المنشار) لقطع مكونات الفولاذ أو الألومنيوم بناءً على مواصفات التصميم. يتضمن ذلك العوارض والأرجل والأعضاء المتقاطعة والدعامات. يتم لحام مكونات الإطار أو ربطها معًا لتشكيل الهيكل الأساسي للجسر. يُفضل اللحام للمفاصل الدائمة، في حين يمكن استخدام البراغي للأجزاء التي تحتاج إلى تفكيكها لسهولة النقل. قم بتوصيل العجلات أو العجلات بقاعدة القنطرة. تأكد من محاذاة العجلات لتحقيق حركة سلسة والحصول على تصنيف الحمل المناسب. قم بتركيب نظام الرافعة أو الونش أو البكرة في الجزء العلوي من هيكل القنطرة. يجب محاذاة آلية الرفع للتشغيل الأمثل.

تجميع الرافعة القنطرية: قم بتجميع إطار الرافعة القنطرية الرئيسية عن طريق ربط الأعمدة الرأسية والعوارض الأفقية والأقواس المتقاطعة. تأكد من أن الإطار مربع ومستوي أثناء هذه العملية.

تركيب العجلة: قم بتركيب العجلات أو العجلات على الإطار، مما يضمن أنها تدور بحرية ويمكنها تحمل وزن الرافعة والحمولة التي سترفعها. قم بتركيب نظام الرفع (اليدوي أو الكهربائي) في الجزء العلوي من القنطرة. يجب أن يشمل ذلك تأمين الونش أو الخطاف أو الحبل السلكي أو السلسلة، والتأكد من قدرتها على رفع الأحمال المقصودة بأمان. أضف الفرامل أو الأقفال اللازمة لمنع الرافعة من التحرك أثناء الرفع. التأكد من وجود آلية أمان لمنع التحميل الزائد.

الطلاء والطلاء: يتم السفع بالرمل أو تنظيف الإطار لإزالة أي صدأ أو زيت أو ملوثات من الأسطح المعدنية. يتم وضع طلاء أو طلاء مقاوم للتآكل لحماية الرافعة من التآكل والعوامل البيئية. يمكن أن يشمل ذلك طبقة تمهيدية متبوعة بطبقة علوية واحدة أو أكثر. بعد الطلاء، افحص الرافعة بحثًا عن أي مناطق قد لا تحتوي على طلاء أو تكون عرضة للتآكل.

الاختبار ومراقبة الجودة: قم بإجراء اختبار الحمل للتأكد من قدرة الرافعة على التعامل مع قدرتها المقدرة بأمان. يجب إجراء اختبار الحمل بوزن يساوي أو يزيد قليلاً عن الحد الأقصى للحمل المقدر للرافعة. اختبر حركة القنطرة على عجلاتها، مما يضمن التشغيل السلس. قم أيضًا باختبار آلية الرفع والفرامل للتأكد من موثوقيتها. تأكد من أن جميع ميزات السلامة تعمل بشكل صحيح، بما في ذلك آليات القفل وأزرار التوقف في حالات الطوارئ وأنظمة الحماية من التحميل الزائد.

الفحص النهائي والتوثيق: قم بإجراء فحص نهائي للتحقق من تثبيت جميع المكونات بشكل صحيح، وأن الرافعة سليمة من الناحية الهيكلية، وأنها تعمل على النحو المنشود. قم بإعداد دليل المشغل الذي يتضمن تعليمات السلامة وحدود الحمولة وتعليمات التجميع وإرشادات الصيانة. بمجرد اجتياز الرافعة جميع الاختبارات والفحوصات، يتم تفكيكها (إذا لزم الأمر لسهولة النقل) وتعبئتها للشحن أو التسليم.

التسليم والتركيب: بمجرد الانتهاء والاختبار، تصبح الرافعة الجسرية المحمولة جاهزة للتسليم. إذا كانت وحدة كبيرة، فقد يتم شحنها على أجزاء وتجميعها في الموقع. قم بإعداد الرافعة في الموقع، مع التأكد من وضعها على سطح مستو وجاهزة للتشغيل.

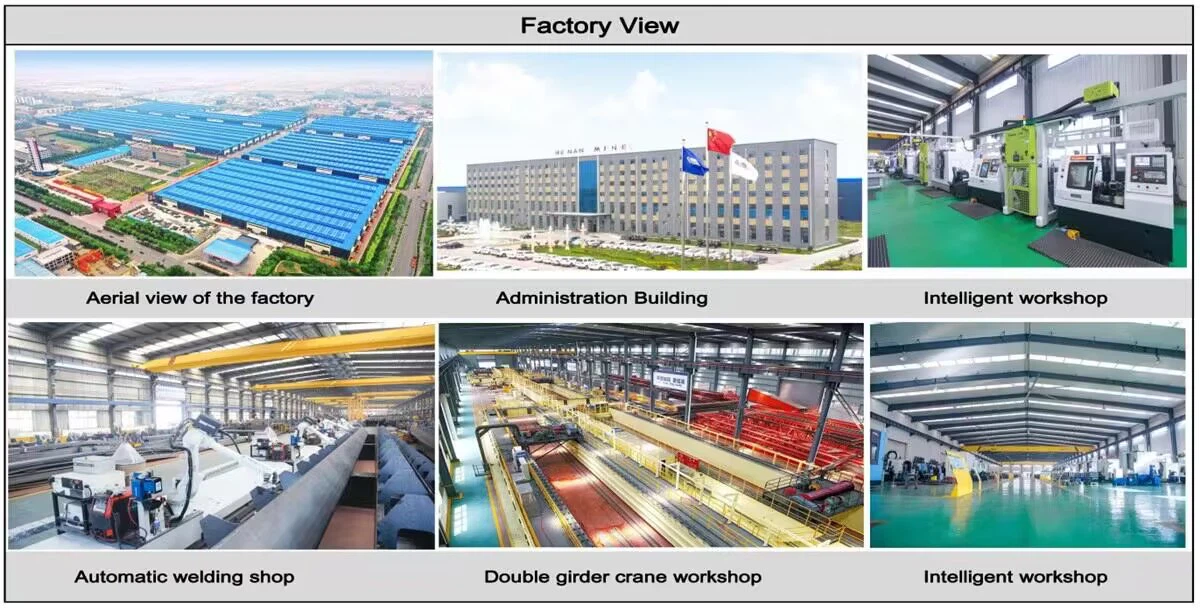

عرض ورشة العمل:

قامت الشركة بتركيب منصة ذكية لإدارة المعدات، وقامت بتركيب 310 مجموعة (مجموعات) من روبوتات المناولة واللحام. بعد الانتهاء من الخطة، سيكون هناك أكثر من 500 مجموعة (مجموعات)، وسيصل معدل شبكات المعدات إلى 95%. تم وضع 32 خط لحام قيد الاستخدام، ومن المقرر تركيب 50 خطًا، كما وصل معدل التشغيل الآلي لخط الإنتاج بأكمله إلى 85%.
