رافعة جسرية مع رافعة سلسلة

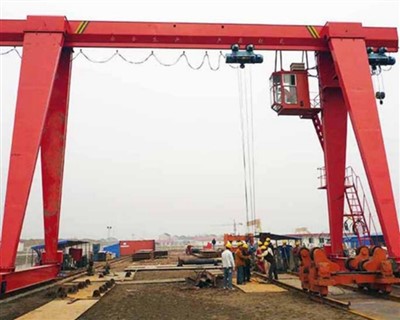

الرافعة الجسرية ذات العارضة الواحدة هي نوع من معدات الرفع المستخدمة على نطاق واسع في تركيب المشاريع الهندسية ونقل البضائع الثقيلة. وهي مناسبة بشكل خاص للسيناريوهات التي تتطلب استخدامًا عاليًا للموقع ونطاق تشغيل كبير. هيكل الرافعة الجسرية ذات العارضة الواحدة بسيط نسبيًا وسهل التصنيع والتركيب. معظم عوارضها الرئيسية عبارة عن هياكل إطارية لصندوق السكك الحديدية المنحرف. نظرًا لوجود شعاع رئيسي واحد فقط، فإن كتلتها صغيرة، لكن صلابتها الكلية أضعف من صلابة الرافعة ذات العارضة المزدوجة. يجعل هذا التصميم الرافعة الجسرية ذات العارضة الواحدة تعمل بشكل جيد بشكل خاص في المواقف التي لا تتجاوز فيها سعة الرفع 50 طنًا ولا يتجاوز الامتداد 35 مترًا. عند استخدام رافعة جسرية ذات عارضة واحدة، يجب اتباع إجراءات التشغيل بدقة، ويجب فحص المكونات الرئيسية مثل الفرامل والخطافات والحبال السلكية وأجهزة السلامة بانتظام للتأكد من أن المعدات في حالة عمل جيدة.



الضمان: سنة واحدة

الوزن (كجم): 500 كجم

اسم المنتج:رافعة جسرية ذات عارضة واحدة

اللون: مخصص

آلية الرفع: رافعة كهربائية





العارضة الرئيسية: باعتبارها الجزء الرئيسي الذي يتحمل الأحمال في الرافعة، فهي عادة عبارة عن عارضات أفقية تمتد عبر منطقة العمل، ويمكن أن تكون عارضات فولاذية أو عارضات خرسانية. يتكون هيكلها في الغالب من إطار على شكل صندوق خارج القضبان مع كتلة صغيرة ومناسبة للمواقف التي لا تتجاوز فيها قدرة الرفع 50 طنًا.

الرافعة الكهربائية: تتكون من رافعة كهربائية ومخفض وحبل سلكي وبكرة ومجموعة خطاف. هذه الآلية مسؤولة عن رفع وخفض البضائع وهي أحد الأجزاء الأساسية للرافعة.

المعدات الكهربائية: تستخدم لتشغيل الرافعة والتحكم في تشغيلها، وعادة ما تشمل الأزرار والمفاتيح ووحدات التحكم. كما تم تجهيز الرافعات الحديثة بمعدات تحكم إلكترونية متقدمة لتحسين راحة وسلامة التشغيل.

آلية تشغيل الرافعة: تتضمن المحركات وأعمدة النقل والمخفضات والعجلات والمكونات الأخرى المسؤولة عن دفع الرافعة للتحرك على طول مسار الأرض. تضمن هذه الآلية أن الرافعة يمكن أن تتحرك ضمن نطاق عمل واسع وتحسن كفاءة التشغيل.

رسم:









هيكل بسيط: العارضة الرئيسية للرافعة الجسرية ذات العارضة الواحدة هي في الغالب هيكل إطار صندوقي خارج السكة مع كتلة صغيرة. وهو مناسب للمواقف التي لا تتجاوز فيها قدرة الرفع 50 طنًا. لا يبسط هذا التصميم عملية التصنيع فحسب، بل يسهل أيضًا الصيانة والفحص لاحقًا.

التركيب المريح: نظرًا لبنيتها البسيطة، فإن عملية تجميع وتركيب الرافعات الجسرية ذات العارضة الواحدة سريعة نسبيًا، مما يقلل من وقت البناء وتكاليف العمالة. هذه الراحة مهمة بشكل خاص للمشاريع التي تحتاج إلى الاستخدام بسرعة. يمكن تعديل المعدات بمرونة وفقًا للاحتياجات الفعلية أثناء عملية التثبيت للتكيف مع بيئات العمل المختلفة ومتطلبات التشغيل.

الاستفادة العالية من الموقع: تتحرك الرافعة الجسرية ذات العارضة الواحدة مباشرة على المسار على الأرض دون الحاجة إلى هياكل دعم إضافية، مما يؤدي إلى الاستفادة الفعالة من مساحة الموقع. يسمح هذا التصميم للمعدات بتحقيق أقصى قدر من التغطية في مساحة محدودة.





مناولة المستودعات: في المستودعات الكبيرة، تُستخدم الرافعات الجسرية ذات العارضة الواحدة على نطاق واسع لتحميل وتفريغ وحمل مختلف العناصر النهائية والمواد السائبة، مثل المواد الخام والمنتجات النهائية وما إلى ذلك. معدل استخدام الموقع مرتفع ولا يعوقه المعدات الأرضية.

مناولة الحاويات: تُستخدم رافعات الحاويات الجسرية لتكديس البضائع ونقلها في محطات الحاويات. ويمكنها تكديس الحاويات على ارتفاع 3 إلى 4 مستويات وعرض 6 صفوف، مما يسرع من دوران الجسور التي تحمل الحاويات أو الرافعات الأخرى.

تجميع الهيكل: في أحواض بناء السفن، تُستخدم رافعات جسرية ذات عارضة واحدة لتجميع الهياكل على ممرات الرفع. توجد دائمًا عربتان رفع تعملان على مسارات الحافة العلوية والحافة السفلية للجسر لقلب ورفع أجزاء الهيكل الكبيرة. تضمن آلية تشغيل العربة تجميع الهيكل بكفاءة.

مناولة المواد الثقيلة: في صناعات الصلب والمواد الكيميائية، تُستخدم الرافعات الجسرية ذات العارضة الواحدة لنقل ورفع المواد والمنتجات الثقيلة، مثل ملفات الصلب والحاويات الكيميائية وما إلى ذلك. ونظرًا لوجود بيئات قابلة للاشتعال والانفجار في الموقع غالبًا، فمن المهم بشكل خاص اختيار رافعة ذات وظائف مقاومة للانفجار.

















فحص المواد

فحص الجودة: يتم إجراء فحص صارم للجودة على المواد الخام المشتراة للتأكد من أنها تلبي متطلبات التصميم والمعايير الوطنية.

تخزين المواد: يتم تخزين المواد المؤهلة وفقًا للتصنيف لمنع التآكل أو التلف.

القطع والتشكيل

قطع الفولاذ: استخدم قطع البلازما أو القطع بالليزر أو القطع باللهب وغيرها من التقنيات لقطع الفولاذ وفقًا لحجم الرسم التصميمي.

معالجة التشكيل: تشكيل اللوحة الفولاذية من خلال الانحناء واللف واللحام وغيرها من العمليات لتصنيع العارضة الرئيسية والعارضة النهائية وأجزاء هيكلية أخرى.

اللحام

لحام المكونات: يتم لحام الأجزاء الفولاذية المقطوعة والمُشكَّلة في الهياكل الرئيسية مثل العارضة الرئيسية والعارضة النهائية والعربة. يجب التحكم في عملية اللحام بشكل صارم لضمان قوة الهيكل وجودة اللحام.

فحص اللحام: استخدم تقنية الاختبار غير المدمرة (مثل الاختبار بالموجات فوق الصوتية، الاختبار بالأشعة السينية) لفحص اللحامات للتأكد من عدم وجود شقوق أو عيوب أخرى.

التصنيع

التصنيع الدقيق: يتم إجراء التصنيع الدقيق على المكونات الرئيسية للرافعة، مثل مجموعات العجلات، ومقاعد المحمل، والبِكرات، وما إلى ذلك، لضمان دقة أبعادها وجودة سطحها.

تجميع الماكينة بالكامل

التجميع العام: على أساس التجميع المسبق، يتم تنفيذ التجميع الشامل للرافعة، بما في ذلك التثبيت النهائي للحزمة الرئيسية، والحزمة النهائية، وآلية الرفع، وآلية المشي، وما إلى ذلك.

التشغيل والاختبار

في ظل الظروف الديناميكية، يتم اختبار أداء تشغيل الرافعة، بما في ذلك اختبار الرفع والمشي والتوجيه والوظائف الأخرى. يتم فحص الحجم الإجمالي للرافعة الجسرية المجمعة للتأكد من أن جميع الأبعاد تلبي متطلبات التصميم.

الرش والمعالجة المضادة للتآكل

معالجة السطح إزالة الصدأ: إزالة الصدأ على سطح الرافعة، وتشمل الطرق الشائعة النفخ الرملي، والتخليل، وما إلى ذلك. رش البرايمر: رش برايمر مضاد للتآكل على السطح المعالج لمنع أكسدة المعدن والتآكل. رش الطبقة العلوية رش اللون: رش الطبقة العلوية وفقًا لمتطلبات العميل أو معايير الصناعة لإعطاء الرافعة تأثيرًا وقائيًا وزخرفيًا. وضع العلامات: بعد الرش، ضع علامة على معلومات تعريف الرافعة وفقًا للمواصفات، مثل الطراز والحمل المقدر وما إلى ذلك.

المصنع والتركيب

التعبئة والتغليف والنقل

حماية التغليف: قم بتغليف المكونات الرئيسية للرافعة بشكل وقائي لمنع التلف أثناء النقل. ترتيب النقل: وفقًا لحجم المعدات وظروف النقل، حدد طريقة النقل المناسبة لنقل الرافعة إلى موقع العميل.

القبول والتسليم

قبول العملاء

القبول في الموقع: يقوم العميل بإجراء القبول في الموقع للرافعة وفقًا لمتطلبات العقد والمواصفات الفنية للتحقق من أداء وجودة المعدات.

تصحيح المشكلة: إذا تم العثور على أي مشاكل، فيجب على الشركة المصنعة تصحيحها في الوقت المناسب لضمان تلبية المعدات لمتطلبات العميل بشكل كامل. التسليم والاستخدام تدريب التشغيل: تقوم الشركة المصنعة عادةً بتدريب مشغلي العميل للتأكد من قدرتهم على تشغيل الرافعة بشكل صحيح وآمن.
