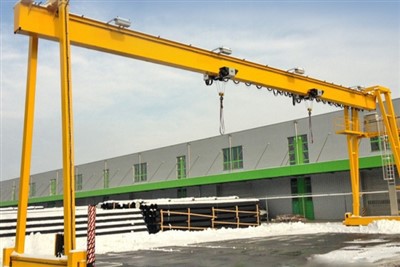

رافعة جسرية صغيرة





الرافعة الجسرية الصغيرة هي نوع من معدات الرفع المصممة لمهام مناولة المواد الخفيفة إلى المتوسطة في البيئات الصناعية أو المستودعات أو البناء. وتتكون من هيكل رافعة مثبتة على عجلات أو قضبان ثابتة، مع نظام رافعة يمكن أن تتحرك أفقياً وعمودياً لرفع ونقل الأحمال. تُستخدم هذه الرافعات عادةً في الأماكن التي قد لا تكون فيها الرافعات العلوية أو الرافعات الجسرية الأكبر عملية بسبب قيود المساحة أو الميزانية.

يمكن تصميم الرافعة الجسرية الصغيرة كرافعة جسرية متحركة ذات عجلات أو كرافعة ثابتة حسب الاحتياجات التشغيلية. الرافعة الجسرية الصغيرة مناسبة لمجموعة واسعة من التطبيقات، مثل رفع المعدات الثقيلة، الآلات، أو الأحمال في ورشة عمل، مستودع، أو مصنع صغير. توفر العديد من الرافعات الجسرية الصغيرة إعدادات ارتفاع قابلة للتعديل لاستيعاب متطلبات الرفع المختلفة.

تعد الرافعة الجسرية الصغيرة حلاً متعدد الاستخدامات وبأسعار معقولة وموفر للمساحة لمختلف مهام الرفع ومناولة المواد. وهي مناسبة بشكل خاص لورش العمل الصغيرة والمستودعات وبيئات البناء، مما يوفر فوائد المرونة والتنقل دون الحاجة إلى بنية تحتية معقدة. سواء كنت بحاجة إلى رافعة للاستخدام العرضي أو اليومي، يمكن أن تكون الرافعة الجسرية الصغيرة الإضافة المثالية لعملياتك.

المكونات الأساسية: PLC، المحمل، علبة التروس، المحرك، التروس

مكان المنشأ: خنان، الصين

الضمان: 1 سنة

الوزن (كجم): 500 كجم

التفتيش الصادر بالفيديو: متوفر

تقرير اختبار الآلات: مقدم

اللون: حسب الطلب

السعة: 1-20طن

النوع: عارضة واحدة

مصدر الطاقة: 110 فولت/220 فولت/230 فولت/380 فولت/440 فولت

آلية الرفع: رافعة كهربائية

واجب العمل: أ3-A4

وحدات البيع: قطعة واحدة

حجم العبوة الواحدة: XX سم

الوزن الإجمالي الفردي: كجم





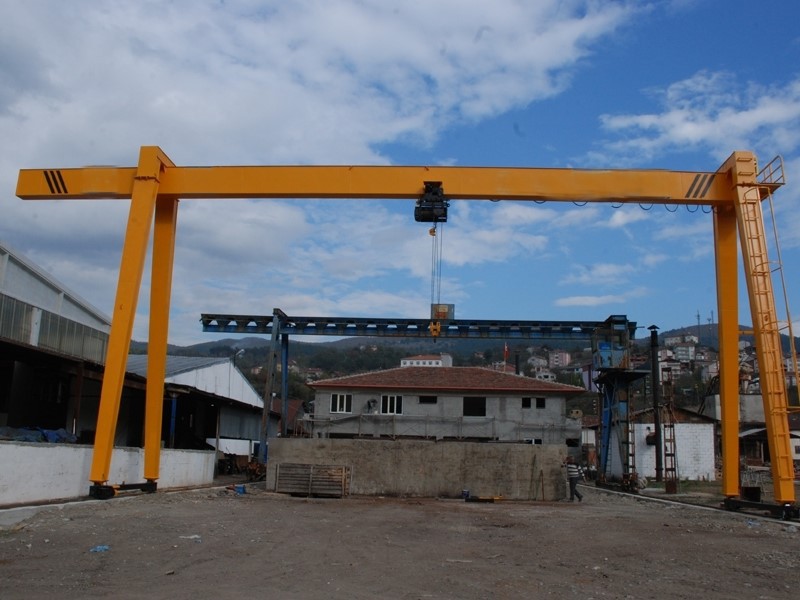

1. الشعاع الرئيسي

1) تتكون الرافعة الجسرية الصغيرة عادةً من عارضة رئيسية مدعومة بساقين أو عمودين، مما يسمح لها بالتحرك على طول المسار. تعتبر الحزمة الرئيسية واحدة من أهم المكونات الهيكلية للرافعة، حيث أنها تدعم آلية الرفع التي تقوم برفع الأحمال ونقلها.

عادةً ما يكون الشعاع الرئيسي مصنوعًا من الفولاذ أو مادة مماثلة عالية القوة لدعم الوزن وضمان المتانة. قد تستخدم بعض الرافعات الصغيرة الألومنيوم لتقليل الوزن، ولكن الفولاذ أكثر شيوعًا في نماذج الخدمة الشاقة. يتم تحديد طول وارتفاع الحزمة الرئيسية حسب الامتداد المطلوب (المسافة بين الدعامات) والوزن الذي يحتاج إلى دعمه. غالبًا ما يكون للرافعات الجسرية الأصغر حجمًا عرضًا رئيسيًا يتراوح بين 5 و20 قدمًا، بينما يمكن للرافعات الأكبر حجمًا أن تذهب أبعد من ذلك بكثير.

3) يجب تصميم العارضة الرئيسية للتعامل مع السعة التحميلية للرافعة، والتي يمكن أن تتراوح من بضع مئات من الكيلوجرامات إلى عدة أطنان اعتمادًا على التطبيق. تنزلق الحزمة الرئيسية عادةً أو تتحرك على طول القضبان أو المسارات، مما يسمح للرافعة بالامتداد عبر مساحة العمل. تتميز بعض الرافعات الجسرية أيضًا برافعة أو عربة تتحرك على طول العارضة الرئيسية لرفع الأحمال ونقلها. غالبًا ما يكون للرافعات الجسرية الأصغر حجمًا عرضًا رئيسيًا يتراوح بين 5 و20 قدمًا، بينما يمكن للرافعات الأكبر حجمًا أن تذهب أبعد من ذلك بكثير.

نظام الرفع

المحرك: يلعب محرك نظام الرفع الخاص بالرافعة الجسرية الصغيرة دورًا حاسمًا في توفير الطاقة الميكانيكية اللازمة لرفع الأحمال وخفضها. تستخدم الرافعات الجسرية الصغيرة عادة محركات كهربائية لقيادة آلية الرفع، والتي عادة ما تكون رافعة أو ونش. يجب اختيار المحرك بناءً على سعة الحمولة وسرعة الرفع المطلوبة وتكرار التشغيل.

المخفض: يشير المخفض في سياق نظام رفع الرافعة الجسرية الصغيرة إلى جهاز ميكانيكي يستخدم لتقليل سرعة المحرك وزيادة عزم الدوران. أثناء تقليل السرعة، يقوم المخفض في نفس الوقت بزيادة عزم الدوران (قوة الدوران).

الأسطوانة: يشير نظام الرفع القائم على الأسطوانة للرافعات الجسرية الصغيرة عادةً إلى استخدام ترتيب الأسطوانة والكابلات لرفع الأحمال وخفضها. يُرى هذا النظام بشكل شائع في الرافعات الصناعية أو المستودعات الصغيرة. الأسطوانة عبارة عن جهاز أسطواني يتم لف كابل الرفع أو الحبل السلكي حوله. يتم تشغيل الأسطوانة عادةً بواسطة محرك كهربائي أو نظام هيدروليكي أو آلية يدوية.

الحبل السلكي: يتم لف الكابل أو الحبل حول الأسطوانة ويعمل على رفع الحمولة أو خفضها. عادة ما يكون مصنوعًا من الفولاذ من أجل القوة والمتانة. وعادةً ما يتم توصيل الحبل السلكي بالخطاف أو جهاز الرفع الذي يمسك الحمولة أو يؤمنها. يتم لف الحبل على أسطوانة أو لفه من خلال سلسلة من البكرات، اعتمادًا على تصميم الرافعة. يجب أن يتمتع الحبل السلكي بقوة شد عالية لتحمل القوى المطبقة عند رفع الأحمال الثقيلة. ويجب أن يكون مرنًا بما يكفي للالتفاف والاسترخاء بسلاسة على أسطوانة الرافعة أو من خلال نظام بكرة الرافعة.

كتلة البكرة: غالبًا ما يستخدم نظام كتلة البكرة مجموعة من البكرات الثابتة والمتحركة لإنشاء ميزة ميكانيكية، مما يسمح للرافعة برفع أحمال أثقل مما يمكن أن يكون ممكنًا باستخدام حبل أو سلسلة واحدة. تعمل البكرات على تقليل الاحتكاك وتآكل الحبل ، مما يساعد في الحفاظ على كفاءة وعمر نظام الرفع. يمكن أن تساعد الكتلة في تغيير اتجاه القوة التي تطبقها رافعة الرافعة، مما يسمح للمشغل بالتحكم في حركة الحمولة بشكل أكثر دقة. تساعد البكرات في توزيع الحمولة بالتساوي، مما يمنع الضغط على نقطة واحدة في نظام الرفع.

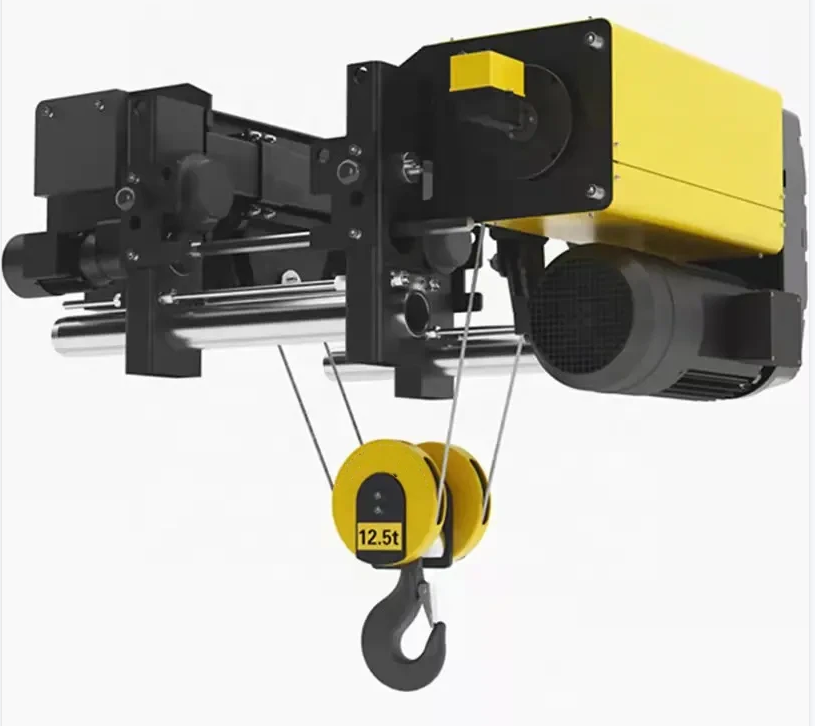

جهاز الرفع: الرافعة هي آلية الرفع الأساسية، وتتكون من رافعة آلية تعمل على رفع أو خفض الحمولة. قد تستخدم سلسلة أو حبل سلكي أو حبل صناعي، اعتمادًا على تصميم الرافعة ووزن الحمولة. يتم ربط شعاع الرفع أو الخطاف بالرافعة ويحمل الحمولة. توفر العارضة الثبات ويمكن تصميمها لرفع أنواع مختلفة من الأحمال (مثل الصناديق أو الحاويات أو المعدات). وقد يشتمل الخطاف أو ملحق الرفع على حبال أو سلاسل. العربة عبارة عن منصة متحركة تحمل الرافعة. تعمل الرافعات القنطرية الصغيرة عادةً على مجموعة من القضبان أو المسارات التي توجه حركات الرافعة على طول مسار محدد مسبقًا. القنطرة نفسها هي الإطار الذي يدعم نظام الرفع. يسمح نظام التحكم للمشغلين بالتحكم في حركات الرافعة، بما في ذلك الرفع والخفض، وتحريك الرافعة على طول المسار. تُستخدم الرافعات الكهربائية بشكل شائع في الرافعات الجسرية الصغيرة لكفاءتها وقدرتها على رفع الأحمال الثقيلة. في التطبيقات التي لا تتوفر فيها الطاقة الكهربائية أو التي تتطلب الحد الأدنى من الرفع، يمكن استخدام الرافعات اليدوية (غالبًا الرافعات اليدوية). تمنع الحماية من الحمل الزائد الرافعة من رفع الأحمال بما يتجاوز طاقتها، مما يحمي كل من المعدات والمشغلين. تعمل مفاتيح الحد على إيقاف الرافعة من التحرك خارج حدود معينة، مما يمنع تلف الرافعة أو الحمولة. آلية للإيقاف الفوري لجميع العمليات في حالة الطوارئ.

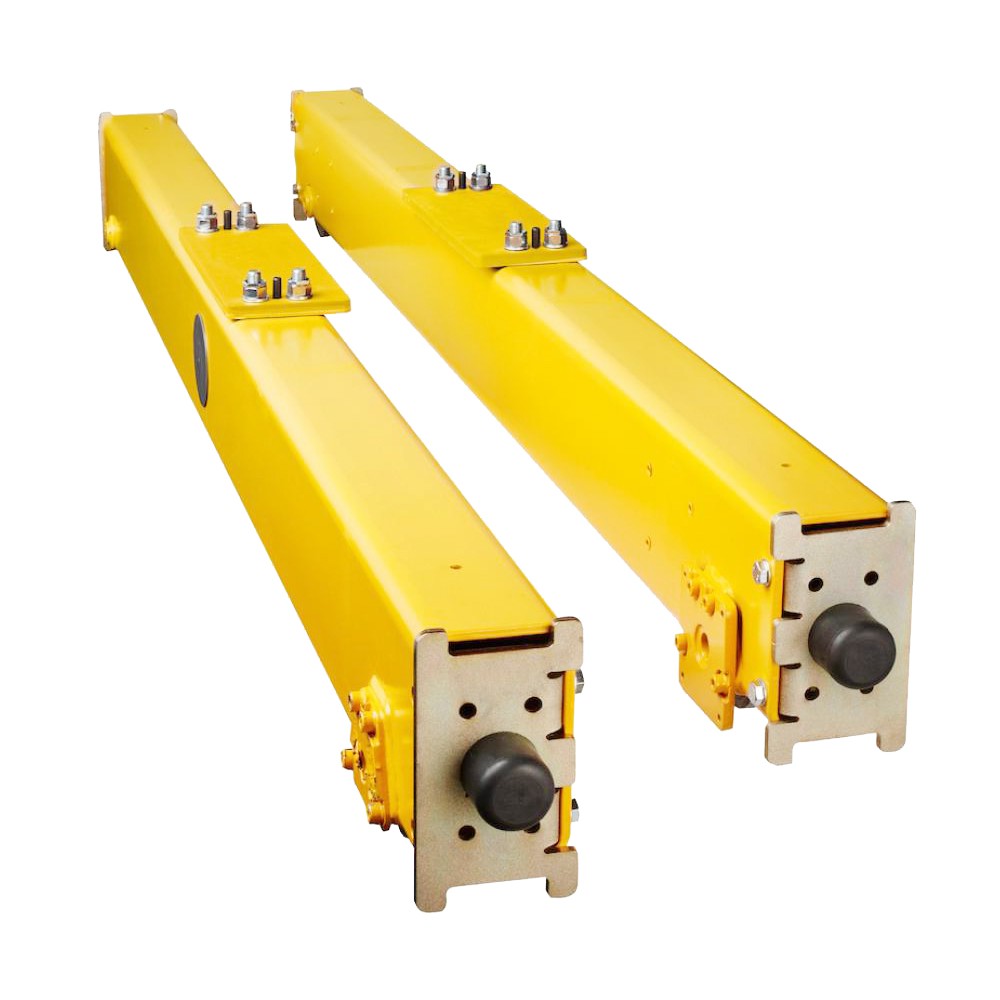

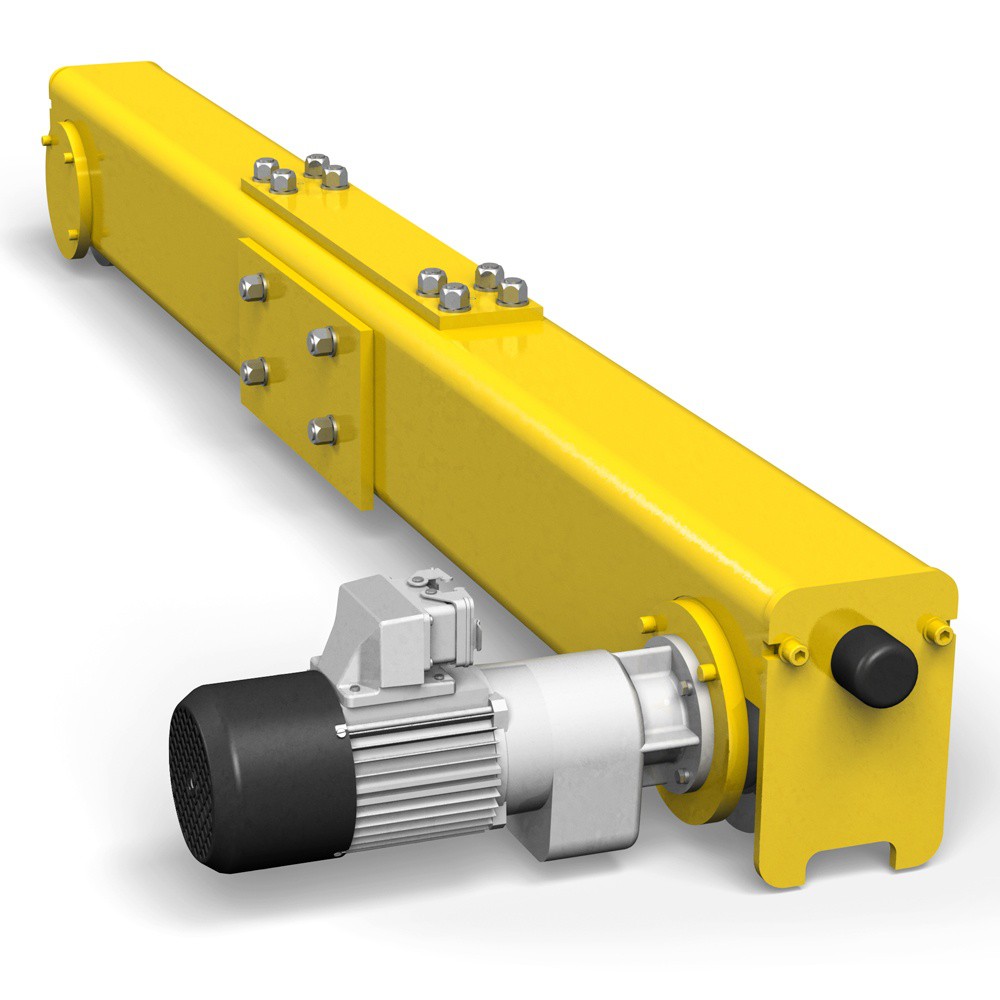

3. النهايةالنقل

1) يشير النقل النهائي للرافعات الجسرية الصغيرة إلى جزء الرافعة الذي يتحرك على طول المسار أو السكة ويدعم بقية هيكل الرافعة. يتم تركيبها عادةً على عجلات وهي مصممة لتوفير إمكانية الحركة للرافعة الجسرية للتنقل على طول مسار محدد مسبقًا، عادةً في بيئة صناعية أو مستودعات.

2) تساعد العربة النهائية على توزيع حمولة الرافعة والمواد المرفوعة بالتساوي عبر المسار. وهذا يضمن الاستقرار ويمنع تلف كل من الرافعة والمسار. يتم تشغيل العربة النهائية بواسطة نظام آلي يمكن أن يكون كهربائيًا أو يدويًا. في معظم الرافعات الجسرية الصغيرة، يتم استخدام المحركات الكهربائية لتحريك الرافعة على طول القضبان.

3) العجلات الموجودة في نهاية العربة عادة ما تكون مصنوعة من الفولاذ أو مواد متينة أخرى ومصممة لتعمل على طول مسار الرافعة أو نظام السكك الحديدية، مما يضمن السفر السلس. يمكن تصميم هذه العجلات لتقليل التآكل مع مرور الوقت، وقد يكون بعضها مجهزًا بآلية قفل لإبقاء الرافعة في مكانها. غالبًا ما تشتمل الرافعات الجسرية الصغيرة على ميزات أمان مثل مفاتيح الحد لمنع الرافعة من التحرك خارج النطاق المحدد لها وفرامل أمان لإيقاف الرافعة بأمان في حالة الطوارئ.

4) غالبًا ما تكون العربة النهائية مصنوعة من الفولاذ القوي أو السبائك القوية الأخرى لتحمل ضغوط حركة الرافعة والرفع. في الرافعات الجسرية الصغيرة، يكون التصميم بشكل عام أكثر إحكاما ومُحسّنًا للمساحة المحدودة.

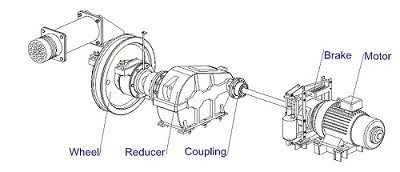

4. آلية سفر الرافعة

1) مبدأ العمل

الرافعة الجسرية الصغيرة هي نوع من الرافعات حيث يتم دعم آلية الرفع (مكون الرفع) بواسطة جسرية (هيكل يوفر الدعم لحركة الرافعة). غالبًا ما تُستخدم الرافعة لرفع ونقل المواد في ورش العمل الصغيرة أو المصانع أو البيئات الخارجية حيث تكون المساحة العلوية محدودة أو غير متوفرة. إن مفتاح فهم تشغيل الرافعة هو النظر إلى آلية الحركة الخاصة بها، والتي تمكن الرافعة من التحرك أفقيًا على طول المسار أو العارضة.

2) وظائف آلية تشغيل الرافعة

الحركة الأفقية: تتيح آلية السفر للرافعة الجسرية التحرك ذهابًا وإيابًا على طول مسار ثابت أو نظام سكك حديدية. يتم تشغيل هذه الحركة عادةً بواسطة محرك كهربائي أو نظام قيادة يدوي.

تحديد موضع الحمولة: تسمح الآلية للرافعة بوضع الحمولة بدقة داخل منطقة التشغيل. وهذا مهم بشكل خاص في البيئات التي تتطلب التعامل الدقيق مع المواد أو المعدات ووضعها.

ميزات السلامة: غالبًا ما تتضمن آليات سير الرافعة الحديثة ميزات أمان مثل مفاتيح الحد، وأزرار التوقف في حالات الطوارئ، وأجهزة الاستشعار لمنع الحركة الزائدة أو الحركة غير المقصودة، مما يضمن التشغيل الآمن أثناء السفر الأفقي.

5. آلية السفر بالعربة

1) التركيب الهيكلي

تنتقل العربة على طول القضبان العملاقة، مدعومة بمحرك كهربائي متصل بنظام نقل الحركة. يتم تثبيت العجلات على إطار العربة وتدعم حركتها على طول القنطرة العملاقة. وقد يشتمل النظام على مفاتيح حدية وميزات أمان لمنع وقوع حوادث أو أضرار. يتم التحكم في المحرك عن طريق لوحة التحكم أو النظام عن بعد، مما يضمن تحرك العربة بدقة.

2) وظيفة آلية تشغيل العربة

تعد آلية تشغيل العربة للرافعة الجسرية الصغيرة مسؤولة عن الحركة الأفقية للحمل على طول شعاع الرافعة الجسرية أو نظام السكك الحديدية.

6. عجلة الرافعة

تلعب عجلة الرافعة الموجودة على الرافعات الجسرية الصغيرة دورًا حيويًا في دعم الهيكل وتمكين الحركة على طول المسارات. تم تصميم هذه العجلات لدعم وزن الرافعة بأكملها وحمولتها مع توفير حركة سلسة عبر المسارات. بالنسبة للرافعات الجسرية الصغيرة، والتي غالبًا ما تستخدم لتطبيقات الرفع الأخف في صناعات مثل المستودعات أو البناء أو ساحات الشحن، يتم تثبيت عجلات الرافعة عادةً على الجزء السفلي من إطار الرافعة وتتحرك على طول القضبان.

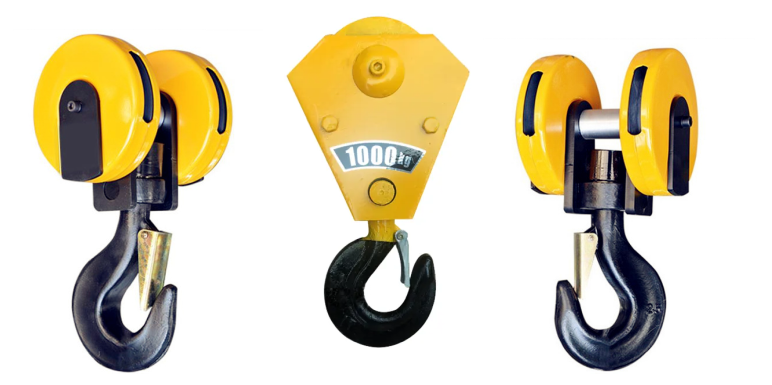

7. خطاف الرافعة

1) يعتبر خطاف الرافعة مكونًا أساسيًا للرافعة المستخدمة لرفع وخفض الأحمال. في حالة الرافعة الجسرية الصغيرة، يعمل الخطاف عادة كواجهة أساسية بين آلية الرفع (مثل الرافعة) والحمل الذي يتم رفعه. عادة ما يتم تصميم خطاف الرافعة بشكل منحني لتأمين نقطة رفع الحمولة. يتم ربط الخطاف عادةً بكابل أو سلسلة أو حبل الرفع الخاص بالرافعة. عادة ما يكون الخطاف مصنوعًا من الفولاذ عالي القوة، لأنه يحتاج إلى تحمل الأحمال الثقيلة والقوى الديناميكية المشاركة في الرفع.

2) غالبًا ما تستخدم الرافعات الجسرية الصغيرة في مهام مثل نقل المعدات في ورشة العمل، أو رفع المواد للبناء، أو نقل الأجزاء في المصانع، وكلها تعتمد على الخطاف لإجراء الرفع.

محرك

محركات التيار المتردد: تستخدم بشكل شائع في الرافعات القنطرية الصغيرة نظرًا لموثوقيتها وكفاءتها وسهولة التحكم فيها. يتم تشغيل هذه المحركات بالتيار المتردد (AC)، ويمكن التحكم فيها بمحركات التردد المتغير (VFD) لضبط السرعة وعزم الدوران. لحركات الرافعة. محركات التيار المستمر: تُستخدم أيضًا محركات التيار المباشر (DC)، خاصة في التطبيقات التي تتطلب تحكمًا دقيقًا في السرعة وعزم الدوران. وغالبًا ما تستخدم في تصميمات الرافعات الجسرية الأصغر أو الأكثر تخصصًا حيث يكون التحكم السلس والدقيق أمرًا مهمًا. يمكن تجهيز محركات التيار المستمر بـ وحدات تحكم السرعة لتنظيم الأداء.

محركات التردد المتغير (VFD): تُستخدم للتحكم في محركات التيار المتردد، مما يسمح بسرعات قابلة للتعديل، وبدء تشغيل أكثر سلاسة، وكفاءة أفضل في استخدام الطاقة. تعمل المحركات المتزامنة بسرعة ثابتة وتستخدم في التطبيقات التي تتطلب تزامنًا دقيقًا مع شبكة الطاقة.

تُستخدم المحركات السائر أحيانًا في الرافعات الجسرية الصغيرة أو الآلية، خاصة في حالة الحركات الدقيقة جدًا، كما هو الحال في الروبوتات أو التطبيقات الخفيفة.

.

نظام إنذار الصوت والضوء ومفتاح الحد

1) نظام إنذار الصوت والضوء

يعد نظام الإنذار الصوتي والضوئي للرافعات الجسرية الصغيرة ميزة أمان مهمة مصممة لتنبيه العمال بالمخاطر المحتملة أو الظروف التشغيلية التي تتطلب الاهتمام.

إنذار صوتي: الأبواق أو صفارات الإنذار: البوق أو صفارة الإنذار: يُستخدم عادةً لإنتاج صوت عالٍ يلفت الانتباه ويمكن سماعه على مسافات طويلة أو في البيئات الصاخبة. الجرس أو الصافرة: صوت أقل كثافة ولا يزال يخدم غرض التنبيه القريب العاملين في قضية ما.

الإنذار الضوئي: الأضواء الوامضة أو الومضات: تُستخدم الأضواء الساطعة الوامضة، عادةً باللون الأحمر أو الأصفر أو البرتقالي، للإشارة إلى الإنذارات بصريًا. تستخدم بعض الأنظمة مصابيح LED ثابتة أو وامضة بألوان مختلفة (الأخضر للتشغيل، والأصفر للتحذير، والأحمر للطوارئ ) لتقديم معلومات أكثر تفصيلاً حول حالة الرافعة.

إنذار التحميل الزائد: يتم تفعيله عند تجاوز سعة حمولة الرافعة. تحذير السفر: يتم إطلاق إنذار صوتي و/أو ضوئي عندما تتحرك الرافعة، خاصة في المناطق المزدحمة أو ذات حركة المرور العالية. التوقف في حالات الطوارئ: في حالة الطوارئ، سيقوم النظام بتنشيط الإنذارات الصوتية والضوئية لتحذير جميع الموظفين على الفور بالبقاء بعيدًا أو الإخلاء. نهاية السفر: تنبيه عندما تقترب الرافعة من حد مسار سفرها لتجنب الاصطدامات.

2) مفتاح الحد

إن المفتاح الحدي الموجود على الرافعة الجسرية الصغيرة هو جهاز أمان وتحكم تشغيلي يستخدم للكشف عن موضع الأجزاء المتحركة للرافعة، مثل العربة أو الرافعة أو القنطرة نفسها.

الوظائف: تقليل مخاطر الحوادث عن طريق إيقاف حركة الرافعة في المواقف الخطرة (على سبيل المثال، تجاوز النطاق الآمن للحركة). تعد هذه المفاتيح ضرورية لضمان عدم تجاوز الرافعة حدود الحركة المحددة لها، مما يساعد على منع الأضرار الميكانيكية ويضمن السلامة للمشغلين والموظفين القريبين.

الأنواع: يتم تثبيت مفاتيح حد نهاية السفر على طرفي مسار حركة الرافعة (إما أفقيًا أو رأسيًا). غالبًا ما تُستخدم مفاتيح حد التحميل الزائد جنبًا إلى جنب مع خلايا التحميل وتضمن عدم رفع الرافعة أو حمل وزن أكبر من قدرتها المقدرة، مما يمنع حدوث عطل ميكانيكي أو انقلاب. تُستخدم مفاتيح حد الارتفاع (حد الرافعة) للتحكم في السفر الرأسي للرافعة . تضمن مفاتيح حد الموضع لسير العربة عدم تحرك العربة لمسافة بعيدة على طول العارضة، مما قد يسبب إجهادًا أو تلفًا لهيكل الرافعة.

10. أجهزة السلامة

11. مفاتيح الحد: الغرض هو منع السفر الزائد لرافعة الرافعة والعربة. الأنواع هي مفتاح حد التحميل الزائد، ومفتاح حد الرفع، ومفتاح حد سفر العربة.

2. الحماية من الحمل الزائد: الغرض هو التأكد من أن الرافعة لا ترفع الأحمال بما يتجاوز قدرتها المقدرة، مما يمنع الأعطال الميكانيكية.

3. زر التوقف في حالات الطوارئ

الغرض منه هو توفير توقف فوري لتشغيل الرافعة في حالة الطوارئ.

4. مؤشر لحظة التحميل (LMI)

الغرض: مراقبة حمولة الرافعة ونصف قطر التشغيل في الوقت الفعلي للتأكد من أن الحمولة التي يتم رفعها ضمن الحدود الآمنة.

5. نظام مكافحة الكتلتين

الغرض: منع كتلة الرافعة من الاتصال بالخطاف، مما قد يؤدي إلى تلف مكونات الرافعة.

6. مزالج وخطافات السلامة

الغرض: التأكد من تثبيت الحمولة بشكل آمن على خطاف الرافعة ومنع فك الارتباط العرضي.

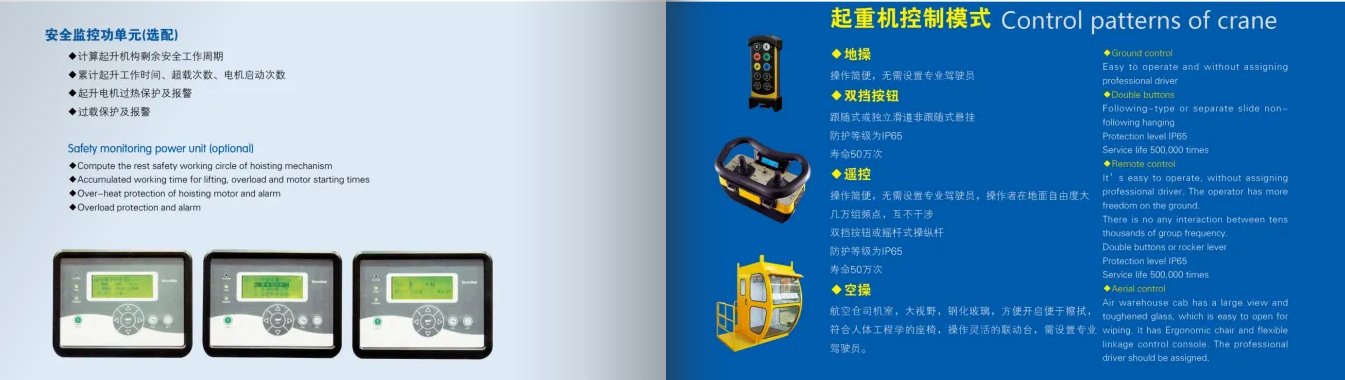

11. وضع التحكم

1. التحكم اليدوي:

كرنك اليد: بالنسبة للرافعات القنطرية الصغيرة جدًا، يمكن استخدام كرنك يدوي لتحريك الرافعة على طول نظام السكك الحديدية الخاص بها. الدفع/السحب اليدوي: يمكن للمشغل دفع الرافعة أو سحبها يدويًا، عادةً على طول نظام السكك الحديدية. وهذا أمر شائع بالنسبة للرافعات الجسرية غير الكهربائية أو ذات السعة المنخفضة.

2. التحكم الكهربائي:

التحكم في القلادة (سلكيًا): تسمح وحدة التحكم المعلقة، المتصلة بواسطة كابل بالرافعة، للمشغل بالتحكم في حركة الرافعة (أعلى / أسفل، يسار / يمين، رفع، خفض، وما إلى ذلك). يستخدم المشغل القلادة لتوجيه الحركة والتشغيل على مسافة آمنة. التحكم اللاسلكي: يشبه القلادة السلكية ولكنه يعمل عن بعد بدون كابلات، وغالبًا ما يستخدم إشارة تردد راديوي (RF) أو بلوتوث. وهذا يوفر مرونة أكبر في التشغيل ويزيل خطر التعثر بالأسلاك.

3. التحكم الآلي:

التحكم بتردد الراديو (RF): وضع أكثر تقدمًا يسمح للمشغل بالتحكم في الرافعة من مسافة بعيدة باستخدام جهاز محمول باليد.

PLC (وحدة التحكم المنطقية القابلة للبرمجة): يمكن دمج بعض الرافعات الجسرية الصغيرة مع الأنظمة الآلية التي تستخدم PLCs للتعامل مع حركات الرافعة بناءً على تعليمات وأجهزة استشعار وحلقات تغذية مرتدة مبرمجة مسبقًا.

4. التحكم بعصا التحكم:

في بعض الرافعات الجسرية الصغيرة الحديثة، يتم استخدام عصا التحكم أو ذراع التحكم، مما يسمح بتحكم أكثر دقة في الرافعة في الوقت الفعلي.

5. أنظمة استشعار الحمولة والسلامة:

العديد من الرافعات، حتى الصغيرة منها، تأتي مزودة بأجهزة استشعار للحمولة، وأزرار توقف للطوارئ، وآليات حماية من الحمل الزائد لضمان التشغيل الآمن.

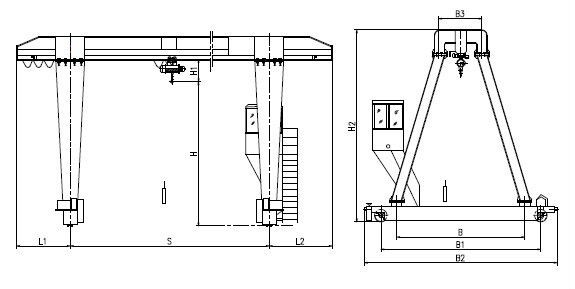

رسم

التقنية الرئيسية







1. كفاءة المساحة

تصميم مدمج: تم تصميم الرافعات الجسرية الصغيرة لتكون موفرة للمساحة، مما يجعلها مثالية للمرافق ذات المساحة الأرضية المحدودة. إن قدرتها على العمل في مناطق أصغر أو مقيدة مفيدة بشكل خاص في ورش العمل والمستودعات وخطوط الإنتاج. وتسمح بعض النماذج بتعديل الارتفاع والامتداد، مما يوفر المرونة لاستيعاب المهام والمعدات المختلفة.

2. فعالة من حيث التكلفة

تكلف الرافعات الجسرية الصغيرة عمومًا أقل من الرافعات العلوية أو الرافعات الجسرية الأكبر حجمًا، مما يجعلها خيارًا أقل تكلفة للشركات ذات الميزانية المحدودة. نظرًا لصغر حجمها ومتطلبات الصيانة المنخفضة، تعد هذه الرافعات أيضًا أكثر فعالية من حيث التكلفة من حيث التشغيل المستمر وتكاليف الصيانة.

3. قابلية النقل والتنقل

تم تصميم العديد من الرافعات الجسرية الصغيرة لتكون محمولة، مما يسمح بنقلها من منطقة إلى أخرى داخل المنشأة. وهذا مفيد بشكل خاص لبيئات العمل الديناميكية حيث تتغير المهام والتخطيطات بشكل متكرر. باستخدام العجلات أو العجلات، يمكن دفع بعض الرافعات الجسرية الصغيرة إلى مواقع مختلفة، وهو أمر مفيد للعمليات التي تتطلب التنقل.

4. سهولة التثبيت والإعداد

عادة ما تكون الرافعات الجسرية الصغيرة أسهل وأسرع في التجميع والتركيب مقارنة بأنظمة الرفع الأكبر والأكثر تعقيدًا. وهذا يقلل من وقت التوقف عن العمل ويزيد من الإنتاجية. ويمكن في كثير من الأحيان تركيب هذه الرافعات دون الحاجة إلى تعديلات واسعة النطاق على المنشأة، مثل الأسقف المسلحة أو العوارض العلوية الكبيرة.

5. براعة

مجموعة واسعة من التطبيقات: يمكن استخدامها لمجموعة متنوعة من المهام مثل رفع المواد أو المعدات ونقلها ووضعها في بيئات مثل ورش العمل والمصانع والمستودعات والجراجات. غالبًا ما يمكن تخصيص الرافعات الجسرية الصغيرة برافعات أو ملحقات أو قدرات رفع مختلفة لتلبية الاحتياجات التشغيلية المحددة.

6. تعزيز السلامة

توفر هذه الرافعات رفعًا وتحريكًا يمكن التحكم فيه، مما يقلل من مخاطر الحوادث أو الأضرار لكل من العمال والبضائع. يمكن أن يؤدي استخدام الرافعة الجسرية إلى تقليل الضغط الجسدي على العمال الذين قد يضطرون إلى التعامل مع الأحمال الثقيلة يدويًا، مما يساهم في مكان عمل أكثر أمانًا .

7. المتانة

البناء القوي: عادة ما يتم تصنيع الرافعات الجسرية الصغيرة بمواد متينة مثل الفولاذ، مما يضمن قدرتها على التعامل مع مجموعة واسعة من الأحمال ومقاومة التآكل بمرور الوقت.

8. زيادة الإنتاجية

من خلال أتمتة عملية رفع المواد ونقلها، تساعد الرافعات الجسرية الصغيرة على زيادة سرعة وكفاءة سير العمل، مما يؤدي إلى تحسين الإنتاجية الإجمالية في المنشأة.

9. الفوائد البيئية

كفاءة استخدام الطاقة: يتم تشغيل العديد من الرافعات الجسرية الصغيرة بالكهرباء وتستهلك طاقة منخفضة نسبيًا، وهي أكثر صديقة للبيئة من بعض حلول الرفع الثقيلة الأخرى.





المستودعات ومناولة المواد

تُستخدم الرافعات الجسرية الصغيرة بشكل متكرر لنقل العناصر الثقيلة مثل الآلات أو المكونات أو المواد الخام داخل المستودعات أو مناطق الإنتاج. فهي تساعد في تنظيم البضائع واسترجاع العناصر المخزنة التي يصعب نقلها يدويًا.

التصنيع والتجميع

في المصانع، تُستخدم الرافعات الجسرية الصغيرة لوضع الأجزاء الثقيلة أو الكبيرة على خطوط التجميع أو محطات العمل. يمكن استخدامها لرفع أجزاء مثل المحركات والإطارات والألواح. وهي مفيدة في تركيب أو إزالة الآلات في ورش العمل الضيقة أو مناطق الإنتاج الصغيرة.

ورشة عمل واستخدام المرآب

غالبًا ما تُستخدم الرافعات الجسرية الصغيرة في ورش تصليح السيارات لرفع المحركات وعلب التروس والأجزاء الثقيلة الأخرى من المركبات.

مواقع البناء

تُستخدم الرافعات الجسرية الصغيرة في مواقع البناء الصغيرة والمتوسطة الحجم لرفع ووضع المواد مثل الطوب والأنابيب ومعدات البناء الأخرى.

مختبرات الفحص والأبحاث

في المختبرات التي تحتاج إلى نقل أو إعداد معدات حساسة أو كبيرة، غالبًا ما تُستخدم الرافعات الجسرية الصغيرة للتعامل الآمن دون التسبب في ضرر. في صناعات مثل الطيران أو الإلكترونيات، يمكنها المساعدة في معايرة المعدات الكبيرة وتحديد موضعها.

العمليات البحرية ورصيف السفن

في أحواض بناء السفن أو الأرصفة، تُستخدم الرافعات الجسرية الصغيرة لرفع وتحريك القوارب والمحركات وغيرها من المعدات الثقيلة. ويمكنها المساعدة في تحميل وتفريغ المواد في الأرصفة أو أرصفة الميناء، خاصة عندما تكون المساحة محدودة.

صناعة الطيران

في مجال تصنيع أو صيانة الطيران، يمكن استخدام الرافعات الجسرية الصغيرة لنقل الأجزاء الثقيلة مثل أقسام جسم الطائرة، أو مكونات المحرك، أو غيرها من العناصر الكبيرة والحساسة.

التخزين والشحن

يمكن استخدام الرافعات الجسرية الصغيرة في حاويات الشحن أو مرافق المستودعات الأصغر لتحميل وتفريغ الطرود أو العناصر على الشاحنات.

قطاع الطاقة (محطات طاقة الرياح والطاقة الشمسية والطاقة)

في مزارع الرياح، تُستخدم الرافعات الجسرية الصغيرة لرفع أجزاء التوربينات، مثل الشفرات والكنات، من أجل الصيانة.

صيانة المعدات الثقيلة

رفع المحرك: في الصناعات التي تحتاج إلى صيانة المحركات الكبيرة أو المولدات، يمكن استخدام الرافعات الجسرية الصغيرة لإزالة أو تثبيت هذه الأجزاء الثقيلة.





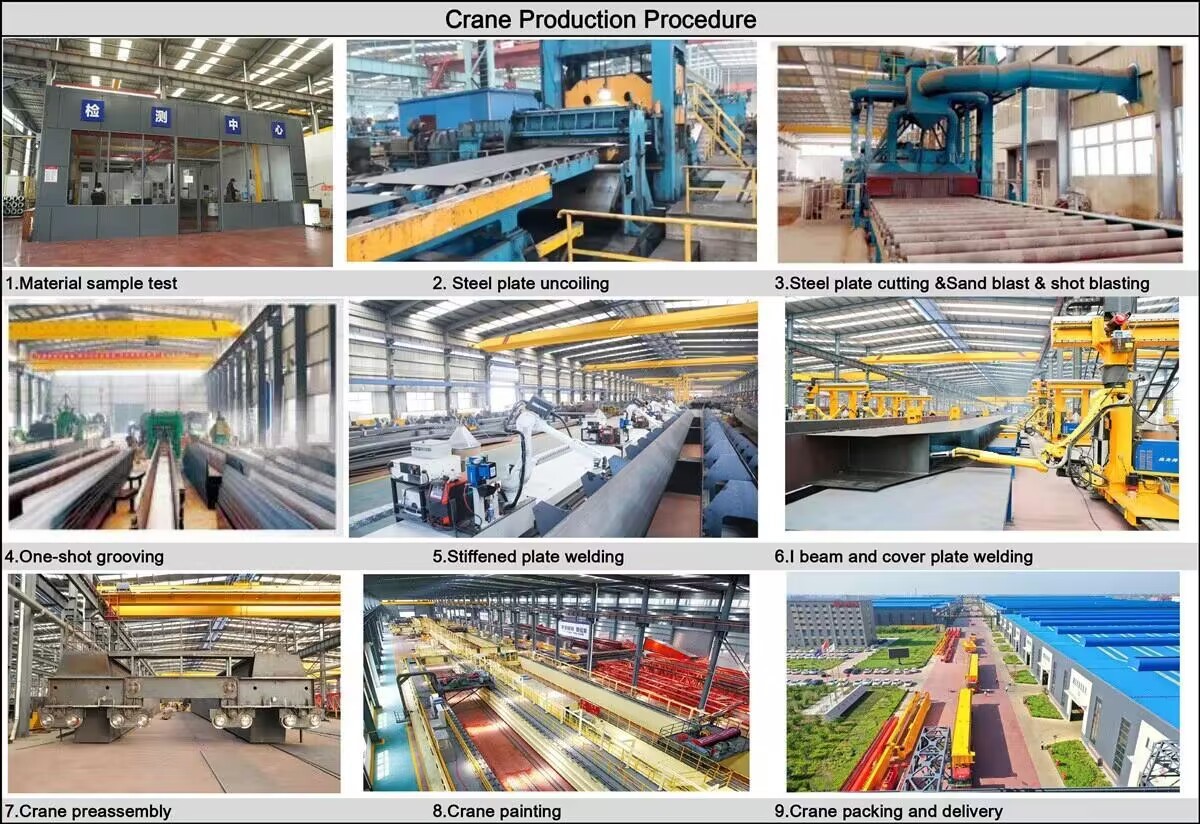

1. التصميم والتخطيط

تحديد مواصفات الرافعة الجسرية، بما في ذلك سعة الحمولة، والامتداد، وارتفاع الرفع، والتنقل. يقوم المهندسون بإنشاء تصميمات تفصيلية باستخدام برنامج CAD (التصميم بمساعدة الكمبيوتر). اختر المواد المناسبة لهيكل الرافعة، مثل الفولاذ عالي القوة للإطار، وتأكد من اختيار المكونات الأخرى (المحركات، العجلات، إلخ) بناءً على متطلبات الرافعة.

2. تصنيع المكونات

يتم قطع الألواح الفولاذية والعوارض والمكونات الأخرى وفقًا لمواصفات التصميم. يتم لحام المكونات الفولاذية المختلفة أو ربطها معًا لتشكيل الهيكل الرئيسي للرافعة (إطار القنطرية). يتضمن ذلك محاذاة دقيقة لضمان أن يكون الهيكل مستويًا ومستقرًا.

3. تجميع الأنظمة الفرعية

يتم تجميع آلية الرفع (الرافعة). يتم تجميع العربة التي تتحرك على طول إطار القنطرية. يتضمن ذلك آلية القيادة (عادةً محرك كهربائي وعجلات) ونظام تثبيت الرافعة. يتم تثبيت عجلات نظام سير الرافعة، مما يسمح للرافعة الجسرية بالتحرك عبر مسارها أو نظامها الأرضي.

4. الأنظمة الكهربائية وأنظمة التحكم

يتم تركيب الأسلاك لنظام التحكم في الرافعة، وإمدادات الطاقة، وميزات السلامة (مفاتيح الحد، وأزرار التوقف في حالات الطوارئ، وما إلى ذلك). يتم تثبيت لوحة التحكم في الرافعة، بما في ذلك جهاز التحكم في حركة الرافعة والعربة والجسر. ويرتبط هذا عادةً بالنظام الكهربائي لضمان التشغيل السلس.

5. التجميع النهائي والتكامل

يتم دمج جميع المكونات (الهيكل، الرافعة، العربة، النظام الكهربائي، العجلات) معًا في الرافعة الجسرية النهائية. يتم إجراء التعديلات لضمان تحرك كل شيء بسلاسة. يتم فحص ميزات السلامة مثل فرامل الطوارئ، والحماية من التحميل الزائد، ومفاتيح الحد، والتأريض بدقة. ويتم تطبيق مواد التشحيم على الأجزاء التي تتطلب ذلك (مثل العجلات، وقضبان العربات، ونظام الرفع).

6. الاختبار ومراقبة الجودة

يتم اختبار الرافعة تحت ظروف التحميل للتأكد من قدرتها على الرفع والتحرك بأمان ضمن السعة المحددة. يتم اختبار الرافعة الجسرية لضمان التشغيل السلس للرافعة والعربة ونظام السفر. جميع ميزات السلامة، مثل مفاتيح الحد وتوقف الطوارئ، يتم اختبارها بدقة.

7. الطلاء والتشطيب

يتم تنظيف ومعالجة إطار الرافعة ومكوناتها لمنع التآكل. قد يشمل ذلك السفع الرملي أو التمهيدي. يتم طلاء الرافعة الجسرية، عادةً بطبقة واقية مثل طلاء الإيبوكسي أو طلاء البولي يوريثين، لضمان المتانة ومقاومة التآكل. ويتم إجراء الفحص النهائي للتأكد من تثبيت جميع المكونات بشكل صحيح، وطلائها، وتلبية المتطلبات مواصفات التصميم.

8. التسليم والتركيب

إذا لزم الأمر، يمكن تفكيك الرافعة جزئيًا للنقل.

عند الوصول إلى موقع التثبيت، يتم إعادة تجميع الرافعة، ويتم تثبيت النظام في مكانه. قد يشمل ذلك تركيبها على نظام المسار أو تأمينها في المنطقة المخصصة لها. يتم اختبار الرافعة مرة أخيرة في بيئة التشغيل الخاصة بها للتأكد من أنها تعمل بشكل صحيح وآمن.
