رافعة كرين

يعد رافعة الرافعة EOT (السفر الكهربائي) جهاز رفع أساسي مصمم للتطبيقات الصناعية. يتم استخدامه لرفع الأحمال الثقيلة وخفضها ونقلها بأمان وكفاءة في مختلف الصناعات مثل التصنيع والبناء والخدمات اللوجستية وبناء السفن. مثبتة على نظام الرافعة العلوية ، يلعب الرافعة دورًا حاسمًا في معالجة المواد ، وتحسين سير العمل ، وزيادة الإنتاجية.

تشتهر رافعات EOT Crane بمتانتها العالية ، وتشغيلها السلس ، وميزات السلامة المتقدمة. مع وجود نماذج مختلفة متوفرة ، بما في ذلك رافعات حبل الأسلاك ، ورافعات السلسلة ، والرافعات المقاومة للانفجار ، ورافعات قاعة الرأس المنخفضة ، فإنها تلبي مجموعة واسعة من متطلبات الرفع.
يتمتع المعدات بخصائص الكفاءة العالية والسلامة والمتانة ، ويمكن أن تلبي متطلبات بيئات العمل المختلفة والأحمال. نظام التحكم المتقدم ، وسعة الحمل القوية ووضع التشغيل الذكي يجعله معدات معالجة المواد التي لا غنى عنها في الإنتاج الصناعي الحديث.

محرك المكونات الأساسية ، المحرك ، العتاد

مكان المنشأ خنان ، الصين

ضمان 2 سنة

الوزن (كجم) 1550 كجم

سعة الرفع 16 طن

رفع آلية رفع نوع أوروبا الرافعة

سرعة الرفع 0. 8\/5m\/min

الجهد الصناعي 380V50HZ3P أو متطلبات العملاء

طريقة التحكم قلادة+عن بعد (مخصصة)

واجب العمل A5

درجة حرارة العمل -25 ~ +40

مصنع التطبيق\/الخدمات اللوجستية\/الساحة الشحن

متطلبات العملاء الملونة

1.Main Beam

1) الحزمة الرئيسية لرفع الرافعة EOT (السفر الكهربائي) هو مكون هيكلي حاسم يدعم الرافعة ويتيح التعامل مع المواد الآمنة والفعالة. إنه يشكل العمود الفقري لنظام الرافعة ، مما يضمن الاستقرار ، وقدرة الحمل ، والحركة السلسة للرافعة على طول المدى.

2) المصممة للقوة العالية ، والمتانة ، والدقة ، تلعب الحزمة الرئيسية دورًا حيويًا في تطبيقات الرفع الصناعي ، بما في ذلك التصنيع ، ومطاحن الفولاذ ، وأحواض بناء السفن ، والمستودعات ، ومواقع البناء. يعتمد نوع الحزمة الرئيسية المستخدمة على تكوين الرافعة ، بما في ذلك التصميمات الفردية ، المزدوجة ، والتصميمات من النوع.

3) الحزمة الرئيسية لرفع رافعة EOT هي عنصر أساسي يضمن السلامة الهيكلية والكفاءة التشغيلية وسلامة الرفع. مع خيارات قابلة للتخصيص ، ومواد عالية القوة ، والهندسة الدقيقة ، تم تصميم عوارضنا الرئيسية لتلبية الاحتياجات الصعبة من مختلف الصناعات.

2. نظام

1) نظام الرفع لرفع الرافعة EOT (نقل النفقات الكهربائية) هو الآلية الأساسية المسؤولة عن رفع الأحمال وخفضها وقي (عمليات معالجة المواد. تم تصميمه من أجل الكفاءة العالية والدقة والسلامة ، مما يضمن حركة سلسة للأشياء الثقيلة في التطبيقات الصناعية مثل التصنيع ، وبناء السفن ، والمستودعات ، والبناء ، ومصانع الصلب.

2) يتكون نظام الرفع من عدة مكونات رئيسية ، بما في ذلك المحرك الكهربائي ، أو الحبل أو السلسلة ، أو الأسطوانة ، وعلبة التروس ، والفرامل ، وخطاف الرفع ، وكلهم يعملون معًا لتوفير عملية رفع موثوقة ومسيطر عليها.
3) نظام الرفع لرفع رافعة EOT هو عنصر حاسم يحدد كفاءة وسلامة وموثوقية عمليات الرفع الصناعي. مع تقنية المحركات المتقدمة والمواد عالية القوة وميزات السلامة الذكية ، توفر أنظمة الرفع لدينا أداءً استثنائياً في بيئات العمل المتطلبة.

3.النقل

1) النقل النهائي لرفع الرافعة EOT (نقل النفقات الكهربائية) هو مكون هيكلي وميكانيكي حاسم يدعم الحزمة الرئيسية ويمكّن الرافعة من التحرك على طول قضبان المدرج. يلعب دورًا رئيسيًا في ضمان السفر السلس والاستقرار والفعال للرافعة عبر منطقة العمل.

2) المصممة للمتانة والدقة وحمل الحمل ، تتكون النقل النهائي من هياكل فولاذية عالية القوة ، ومحركات القيادة ، والعجلات ، والمخازن المؤقتة. وهي متوفرة في العديد من التكوينات ، بما في ذلك التصميمات الفردية ، والزهر المزدوج ، والتصميمات المخصصة ، لتلبية التطبيقات الصناعية المختلفة.
3) النقل النهائي هو عنصر حاسم في رافعة رافعة EOT ، مما يوفر حركة سلسة ، واستقرار الحمل ، والأداء الموثوق به. مع مواد عالية القوة وهندسة الدقة وميزات السلامة المتقدمة ، تم تصميم عرباتنا النهائية للتطبيقات الصناعية الشاقة.

4.Crane آلية السفر

1) تعتبر آلية السفر الرافعة نظامًا مهمًا في رافعة الرافعة (EOT) الرافعة ، المسؤولة عن الحركة الأفقية للرافعة على طول عوارض المدرج. تمكن هذه الآلية الرافعة من نقل الأحمال الثقيلة بكفاءة وأمان عبر منطقة عمل مخصصة ، مثل المصانع والمستودعات ونباتات الصلب وأحواض بناء السفن ومواقع البناء.

2) المصممة للتشغيل السلس ، والتحكم الدقيق ، والمتانة العالية ، تتكون آلية السفر من محركات القيادة ، ومخفضات التروس ، والعجلات ، وأجهزة السلامة ، وضمان حركة مستقرة ومكافحة على طول القضبان.
3) آلية السفر الرافعة في رافعة رافعة EOT هي نظام حرج يضمن حركة دقيقة وآمنة وفعالة من الأحمال الثقيلة. مع تقنية المحركات المتقدمة والمواد عالية القوة وميزات السلامة الذكية ، تم تصميم آليات السفر الخاصة بنا للتطبيقات الصناعية عالية الأداء.

5.Trolley آلية السفر

1) آلية السفر العربة لرفع الرافعة (EOT) الرافعة المسؤولة عن الحركة الأفقية للرافعة على طول العارضة الرئيسية للجسر. يضمن هذا النظام معالجة الحمل السلسة والدقيقة والفعالة ، مما يتيح الرافعة من وضع مواد ثقيلة بدقة في منطقة عمل الرافعة.

2) المصممة بمكونات عالية الجودة مثل محركات القيادة ، ومخفضات التروس ، والعجلات ، والفرامل ، وأجهزة السلامة ، وآلية السفر العربة تعزز الأداء والسلامة وطول العمر لنظام الرافعة. يستخدم على نطاق واسع في التصنيع والمستودعات ونباتات الصلب وأحواض بناء السفن ومواقع البناء.
3) تعتبر آلية السفر في العربة جزءًا مهمًا من رافعة رافعة EOT ، حيث توفر حركة ناعمة ودقيقة وموثوقة للتعامل مع المواد الفعالة. مع مواد عالية القوة ، وتكنولوجيا المحركات المتقدمة ، وميزات السلامة الذكية ، تم تصميم آليات السفر العربة لدينا للتطبيقات الصناعية عالية الأداء.

6. عجلة كران

المكونات الرئيسية لتجميع عجلة الرافعة
1) جسم العجلات
مصنوعة من الصلب المصلب ، المعالجة بالحرارة من أجل القوة العالية والمتانة.
مصممة مع الآلات الدقيقة للتداول السلس والحد الأدنى من الاحتكاك.
2) المحامل والمحور
يستخدم محامل التشحيم أو المختومة لتقليل الصيانة.
يضمن الدوران السلس وتوزيع الحمل.
3) عمود العجلات \/ جبل المحور
يربط العجلة بالنقل النهائي أو إطار العربة.
مصمم لسهولة التثبيت والصيانة.
4) المعالجة الحرارية وطلاء السطح
الحث المتصلب للمتانة الإضافية وارتداء المقاومة.
الطلاء الاختياري المقاوم للتآكل للبيئات الرطبة أو الكيميائية الثقيلة.

7. الخطاف

تطبيقات السنانير كرين
1) التصنيع والتجميع - آلات المصاعد والمواد الخام والمكونات في الإنتاج الصناعي.
2) معالجة الفولاذ والمعادن - تستخدم لرفع لفائف الصلب ، واللوحات ، والبليه ، وغيرها من العناصر المعدنية الثقيلة.
3) عمليات بناء السفن والموانئ - يتعامل مع مكونات السفن الثقيلة والشحنات الكبيرة.
4) المستودعات واللوجستيات - ضرورية لنقل المخزون والحزم والمعدات.
5) البناء والبنية التحتية-مصاعد مواد البناء والآلات الثقيلة في الموقع.

8.motor

ميزات محركات Eot Crane Hoist
1) إنتاج الطاقة العالي - المصمم لتوليد قوة كبيرة للتعامل مع الأحمال الثقيلة ومتطلبات عزم الدوران العالية.
2) المتانة - تم إنشاؤها لتحمل التشغيل المستمر في البيئات الصعبة مع الظروف القاسية مثل الاهتزاز ، ودرجات الحرارة العالية ، والتعرض للغبار.
3) استهلاك الطاقة الفعال-ميزات مثل محركات التردد المتغيرة (VFD) واللفات عالية الكفاءة تقلل من تكاليف الطاقة.
4) التشغيل السلس - يوفر تسارعًا سلسًا وتباطعيًا ، ويقلل من التآكل الميكانيكي على نظام الرافعة.
5) الموثوقية والسلامة - مزودة بحماية الزائد والحماية الحرارية وأنظمة الفرامل لتعزيز السلامة ومنع الفشل.

.

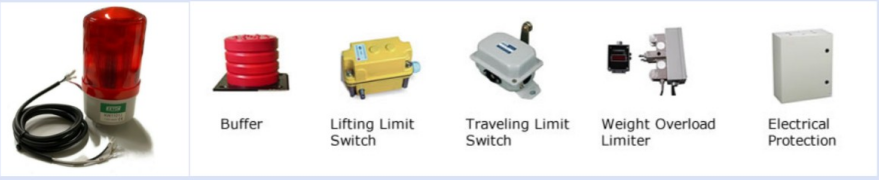

9.SOUND و SIDER SYSTER ومفتاح LIMIT

1) نظام إنذار الصوت والضوء
غاية
تم تصميم نظام إنذار الصوت والضوء لتوفير تحذيرات واضحة وفورية لمختلف أنشطة الرافعة أو الظروف غير الطبيعية أو المخاطر المحتملة. يتم تنشيط هذه الإنذارات عادةً عن طريق إجراءات رافعة محددة أو ظروف الحالة ، مثل:
التحميل الزائد أو المبالغة
نطاق سفر نطاق الرافعة أو الرافعة
تنشيط توقف الطوارئ
تنبيهات الصيانة أو أعطال
يساعد هذا النظام في تنبيه المشغل والموظفين القريبين حول حالة الرافعة الحالية ، ومنع الحوادث وضمان السلامة التشغيلية.
2) الحد من التبديل
غاية
مفتاح الحد هو جهاز أمان مثبت على الرافعة أو الرافعة لتقييد حركة الرافعة ضمن حدود آمنة معينة. إنه يمنع الإفراط في السفر ، مما قد يؤدي إلى تلف ميكانيكي أو حوادث.
يتم استخدام مفاتيح الحد لمراقبة موضع آليات السفر للرافعة (الرافعة ، العربة ، والجسر) ويتم تنشيطها عندما تصل الرافعة إلى نهاية نطاق السفر أو تتجاوز نقطة معينة. عند التشغيل ، سيقوم مفتاح الحد بخفض الطاقة إلى المحرك ، مما يوقف المزيد من الحركة.

10. أجهزة السلامة

1) جهاز حماية الحمل الزائد
الغرض: يحمي رافعة الرافعة من رفع الأحمال التي تتجاوز قدرتها المقدرة ، ومنع الأضرار التي لحقت بالمحرك والهيكل والمكونات الأخرى.
2) زر إيقاف الطوارئ
الغرض: يتيح للمشغل إيقاف جميع حركات الرافعة على الفور في حالة الطوارئ.
3) الحد من المفاتيح
الغرض: يمنع الرافعة من السفر إلى ما وراء الحدود التشغيلية الآمنة.
4) محدد لحظة تحميل الرافعة
الغرض: يراقب لحظة تحميل الرافعة ويضمن أنها لا تتجاوز الحدود الآمنة.
5) رافعة الفرامل نظام
الغرض: يوفر التوقف المتحكم فيه ويحمل الحمل بشكل آمن في مكانه عندما تكون الرافعة خاملة.
6) مزلاج سلامة خطاف الرافعة
الغرض: يضمن أن يظل الخطاف متصلًا بشكل آمن بالحمل أثناء عمليات الرفع.

11. وضع Control

1) التحكم في القلادة (التحكم السلكي)
الوصف: نظام التحكم في القلادة هو الطريقة الأكثر تقليدية واستخدامها على نطاق واسع للتحكم في رافعة EOT. يتكون من جهاز تحكم تحكم تحكم تحكم تحكم متحرك محمول سلكي يسمح للمشغل بالتحكم في حركات الرافعة.
2) التحكم عن بُعد الراديو (التحكم اللاسلكي)
الوصف: يسمح نظام التحكم عن بُعد الراديو للمشغلين بالتحكم في الرافعة من مسافة بعيدة باستخدام جهاز إرسال لاسلكي ، مما يوفر مزيدًا من حرية الحركة والمرونة.
3) مكافحة المقصورة (مقصورة المشغل)
الوصف: في وضع التحكم في المقصورة ، يستخدم مشغل الرافعة عناصر التحكم اليدوية الموجودة داخل مقصورة رافعة يتم تثبيتها عادة على جسر الرافعة. يستخدم هذا النظام بشكل شائع في رافعات EOT الكبيرة أو التطبيقات التي تتطلب دقة عالية.
4) التحكم عن بعد مع الكاميرا (التحكم البصري)
الوصف: يجمع هذا النظام بين التحكم عن بُعد الراديو مع تكنولوجيا الكاميرا للسماح للمشغلين بالتحكم في الرافعة من مسافة آمنة أثناء مراقبة الحمل والمناطق المحيطة بها عبر خلاصات الفيديو.
5) التحكم التلقائي (وحدة تحكم المنطق القابلة للبرمجة - PLC)
الوصف: في بعض الحالات ، قد تتميز رافعات EOT بأنظمة تحكم تلقائية تسمح بحركات الرافعة المبرمجة مسبقًا أو الآلية بناءً على معلمات أو متطلبات محددة. هذا الوضع مثالي للمهام المتكررة أو حيث هناك حاجة إلى الحد الأدنى من التدخل البشري.

12.Sketch

التقنية الرئيسية

1. قدرة رفع عالية
زيادة الكفاءة: يسمح بحركة الأحمال الكبيرة التي تتطلب بخلاف ذلك جهودًا يدوية متعددة أو رافعات أصغر.
التنوع: يمكن التعامل مع أنواع مختلفة من المواد ، بما في ذلك المعدات والآلات والمواد الخام والمنتجات النهائية.
2. كفاءة مساحة
يستخدم المساحة الرأسية: مثالية للمستودعات أو مصانع التصنيع ذات المساحة الأرضية المحدودة.
تحسن مساحة العمل: يحرر المساحة على الأرض لعمليات أخرى ، وتحسين سعة سير العمل وقدرة التخزين.
3. تحدد السيطرة
انخفاض خطر الضرر: يوفر تحكمًا أكثر سلاسة ، مما يقلل من خطر إتلاف المواد الحساسة.
الأمان المحسّن: الدقة في وضع الحمل تقلل من فرصة الحوادث أو الأخطاء في عملية الرفع.
4. زيادة الإنتاجية
العمليات السريعة: تقوم رافعات EOT بمهام أسرع بكثير من العمالة اليدوية أو أنواع أخرى من معدات الرفع ، مما يحسن الإنتاجية بشكل عام.
إمكانات الأتمتة: مع تكامل أنظمة التحكم الآلية ، يمكن أن تعمل الرافعات مع الحد الأدنى من مدخلات المشغل ، وتقليل وقت التوقف وزيادة الإخراج إلى الحد الأقصى.
5. المرونة في العملية
التصميم القابل للتخصيص: يمكن تصميم الرافعة لتناسب الاحتياجات التشغيلية المحددة ، مثل ارتفاعات الرفع المتغيرة والسرعات وطرق التحكم (التحكم في القلادة أو الأنظمة عن بُعد أو أنظمة آلية).
قابلة للتكيف مع التطبيقات المختلفة: مناسبة لمجموعة واسعة من المهام ، من رفع العناصر الصغيرة إلى نقل المعدات الصناعية الكبيرة.

1. صناعة التصنيع
خطوط التجميع: تستخدم لنقل الأجزاء الثقيلة أثناء تجميع الآلات أو المعدات الكبيرة.
صيانة الآلات: تُستخدم رافعات EOT لرفع ونقل الآلات للصيانة أو أعمال الإصلاح.
معالجة المواد: يسهل حركة المواد الخام مثل لفائف الفولاذ ، والألواح المعدنية ، والأجزاء ملفقة في مصانع التصنيع.
2. صناعة البناء
الرفع الهيكلي: تحريك عوارض فولاذية كبيرة ، ألواح خرسانية ، والمكونات الهيكلية لبناء المباني.
تخزين المواد: رفع مواد البناء إلى أرضيات مرتفعة من المباني قيد الإنشاء.
حركة المعدات الثقيلة: تستخدم لرفع آلات البناء الثقيلة والمعدات والأدوات حول موقع البناء.
3. النباتات
تركيب وصيانة التوربينات: يتم استخدام رافعات EOT لتثبيت التوربينات والمولدات وصيانتها.
معالجة الفحم والوقود: تستخدم لرفع ونقل الوقود أو الفحم إلى الغلايات أو صوامع التخزين.
الصيانة الوقائية: يتم استخدام الرافعات لرفع ونقل معدات الصيانة الثقيلة أو أجزاء في محطات الطاقة.
4. صناعات STELL و METIL
الصب والتزوير: تُستخدم الرافعات لرفع الحاويات المعدنية المنصهرة أو سبائك أو بيوتات في عملية التزوير.
معالجة الفولاذ: حركة لفائف الفولاذ الكبيرة أو اللوحات أو الحزم أثناء مراحل التصنيع والتشطيب.
تصنيع المعادن: رفع المكونات المعدنية ووضعها في عمليات التصنيع أو اللحام.
5. مركبات التوزيع ومراكز التوزيع
التحميل والتفريغ: يتم استخدام الرافعات لتحميل وتفريغ البضائع من الشاحنات أو الحاويات أو رفوف التخزين.
أنظمة التخزين: نقل المنصات الكبيرة أو الصناديق إلى أرفف عالية في مستودعات متعددة المستويات.
إدارة المخزون: تسهل التعامل مع المخزون بالجملة ، بما في ذلك العناصر الضخمة أو الثقيلة.
6. وموانئ وموانئ
معالجة البضائع: تحميل وتفريغ البضائع الثقيلة من السفن في محطات الموانئ.
صيانة السفينة: رفع أجزاء أو معدات لبناء السفن والإصلاحات.
حركة الحاويات: نقل حاويات الشحن والمواد السائبة في الأرصفة.

1. التصميم والهندسة: المرحلة الأولى من إنتاج الرافعة هي عملية التصميم والهندسة. يتم تحديد مواصفات رافعة الرافعة EOT بناءً على متطلبات العميل ، مثل سعة الرفع ، والانتشار ، وارتفاع البيئة ، وبيئة التشغيل ، وميزات السلامة.
2. المشتريات المادية: بمجرد الانتهاء من التصميم ، يتم شراء المواد الخام والمكونات اللازمة. عادة ما تكون المواد المستخدمة هي الصلب والصلب من سبائك ومواد قوية أخرى لهيكل الرافعة ، إلى جانب مكونات متخصصة مثل المحركات والأجزاء الكهربائية والرافعات وأنظمة التحكم.
3. تقليص وتشكيل المواد الخام ، مثل لوحات الفولاذ والبارات ، وتشكلها بالأبعاد المطلوبة لإطار الرافعة ، وعوارض ، والمكونات الأخرى.
4. تجميع بنية الرافعة الرئيسية: بمجرد تحضير الأجزاء ، فإن الخطوة التالية هي تجميع الهيكل الرئيسي للرافعة ، بما في ذلك العارضة (الشعاع الرئيسي) ، العربات النهائية ، وغيرها من المكونات.
5. تصنيع آلية التصنيع: نظام الرفع هو مكون حاسم في رافعة EOT ، ويتضمن تصنيعه تجميع المحرك ، وصندوق التروس ، والطبل ، والخطاف ، وحبل الأسلاك.
6.Trolley و End Carriage Assembly: تعتبر العربات العربة والطرف جزءًا لا يتجزأ من قدرة الرافعة على تحريك الرافعة على طول شعاع الرافعة.
7. تكامل النظام الإلكتروني والتحكم: تعد أنظمة الرافعة الكهربائية والتحكم ضرورية لتشغيلها. تتضمن هذه الخطوة تركيب لوحات التحكم والأسلاك وأجهزة السلامة.
8. اختبار وضمان الجودة: بمجرد تجميع الرافعة ، يتم إجراء اختبارات صارمة لضمان عمل جميع المكونات بشكل صحيح وأن الرافعة تلبي المعايير السلامة والتشغيلية.

عرض ورشة العمل:

قامت الشركة بتثبيت منصة لإدارة المعدات الذكية ، وقامت بتركيب 310 مجموعة (مجموعات) من روبوتات المناولة واللحام. بعد الانتهاء من الخطة ، سيكون هناك أكثر من 500 مجموعة (مجموعات) ، وسيصل معدل شبكات المعدات إلى 95 ٪. تم استخدام 32 خطًا لحامًا ، ويتم التخطيط لتثبيت 50 ، وقد وصل معدل الأتمتة لخط الإنتاج بأكمله إلى 85 ٪.
