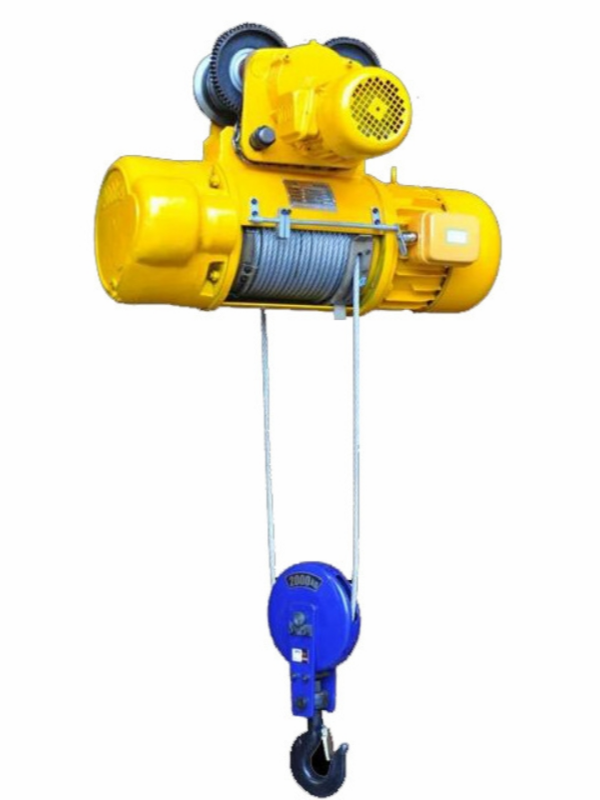

10 طن حبل السلك الرافعة الكهربائية

نظرة عامة على المنتج
رافعة 10-} طن حبل الأسلاك عبارة عن جهاز لرفع الخدمة الثقيلة مصمم للتطبيقات الصناعية التي تتطلب معالجة مواد دقيقة وفعالة. تم تصميم هذا الرافعة مع إطار فولاذي قوي ومحرك عالي الأداء ، ويضمن المتانة والموثوقية والتشغيل السلس.

✅ سعة الحمل العالية-قادرة على رفع ما يصل إلى 10 أطنان (22 ، 000 رطل) ، مما يجعلها مثالية للمهام الصناعية الشاقة.
✅ حبل سلك متين-مزود بحبل سلك فولاذي مجلفن عالي القوة يوفر مقاومة ممتازة للارتداء وعمر خدمة طويل.
✅ المحرك القوي-المحرك عالي الكفاءة مع الحماية الحرارية يضمن أداء وسلامة متسقة.
✅ التشغيل السلس والدقيق - يوفر صندوق التروس ونظام الفرامل المتقدم رفعًا وخفض مستقرًا مع الحد الأدنى من الاهتزاز.
✅ ميزات السلامة-تشمل حماية الحمل الزائد ، زر إيقاف الطوارئ ، وحد المفاتيح لمنع الإفراط في السفر.
✅ التثبيت المرن - مناسب للاستخدام على عربات المونوريل ، الرافعات العلوية ، الرافعات الرافعة ، وأنظمة رفع محطة العمل.
✅ الخيارات القابلة للتخصيص - متوفرة في العديد من ارتفاعات الرفع والسرعات وتكوينات التحكم لتلبية احتياجات التطبيق المختلفة.

يتكون الرافعة الكهربائية 10-} طن من عدة أجزاء ومكونات رئيسية ، يلعب كل منها دورًا مهمًا في رفع الأحمال الثقيلة وتحريكها. فيما يلي المكونات الرئيسية:

1. آلية رفع
حبل الأسلاك-حبل فولاذي عالي القوة يرفع الحمل ويقلل من الحمل.
أسطوانة - أسطوانة مخبوزة حيث يكون حبل السلك جرحًا وغير ملولب.
المحرك - المحرك الكهربائي الذي يوفر الطاقة للرفع.
صندوق التروس\/المخفض - ينقل طاقة المحرك إلى الأسطوانة مع تقليل السرعة وزيادة عزم الدوران.
نظام الفرامل - يضمن أن الحمل يظل محتجزًا بشكل آمن عند توقف الرفع.
2. آلية العربة (للرافعات مع العربات)
إطار العربة - يدعم الرافعة ويتحرك على طول الحزمة.
عجلات العربات-ركض على I-beam أو السكك الحديدية.
Trolley Motor - يقود حركة العربة على طول الحزمة.
نظام التروس ومحرك - نقل الطاقة إلى العجلات.
3. معالجة الخطاف والتحميل
الخطاف كتلة-خطاف الشقوق المرفقة بكتلة دوارة.
مزلاج السلامة - يمنع إطلاق الحمل العرضي.
الحزم (البكرات) - توجيه حبل الأسلاك وتقليل قوة الرفع المطلوبة.
4. النظام الكهربائي
لوحة التحكم - تضم المكونات الكهربائية مثل المقاولين والمرحلات وقواطع الدوائر.
التحكم في القلادة \/ التحكم عن بُعد - يسمح للمشغلين بالتحكم في وظائف الرافعة.
مفاتيح الحد-يمنع الإفراط في رفع الحمل والإفراط في الارتفاع.
5. ميزات السلامة والحماية
حماية الحمل الزائد - يمنع رفع السعة المقدرة للرافعة.
زر إيقاف الطوارئ - يوقف العملية على الفور.
الحماية الحرارية - يمنع ارتفاع درجة حرارة المحرك.
نظام مضاد للسيرة (اختياري)-يقلل من الحمل المتأرجح أثناء الحركة.

• حبل الأسلاك: سلك فولاذي عالي القوة ، عادة 6x37 أو 6x19 بناء
• رافعة هوك: خطاف الرافعة لرفع 10- ton -wope rope relect refction هو مكون حاسم مصمم لرفع الأحمال الثقيلة وتأمينه بأمان.
• لوحة التحكم:

  عادةً ما يشمل لوحة تحكم لـ 10- طن حبل السلك الرافعة الكهربائية:

  الموصل الرئيسي - يتحكم في القوة لمحرك الرافعة.
  محول التحكم - يحول الجهد العالي إلى جهد تحكم أقل (على سبيل المثال ، 24 فولت أو 110 فولت).
  اضغط على قلادة الزر أو التحكم عن بُعد - للسفر لأعلى\/لأسفل\/يسار\/الأيمن.
  محولات الحد-يمنع الإفراط في سفر الخطاف.
  ترحيل الحمل الزائد الحراري - يحمي المحرك من ارتفاع درجة الحرارة.
  توقف الطوارئ - ميزة السلامة لخفض الطاقة في حالة الطوارئ.
  العاكس (VFD ، اختياري) - إذا كان هناك حاجة إلى التحكم في السرعة المتغيرة.

• محولات الحد: مفتاح الحد في 10- Ton Wire Rope Rope Electric Roiist هو جهاز أمان يمنع الخطاف أو كتلة التحميل من السفر إلى ما وراء حدوده المصممة. إنه يضمن التشغيل الآمن ويمنع الأضرار التي لحقت بالرفع أو الهياكل المحيطة.
• الفرامل: فرامل الرافعة الكهربائية 10-} طن حبل الرافعة الكهربائية مكون حاسم لضمان السلامة والتحكم في الحمل.
• ميزات السلامة:
• 1. حماية الحمل الزائد
• مزودة بمحدد التحميل الزائد لمنع أحمال الرفع خارج سعة Ton المقننة {0}}.
  يوقف التشغيل تلقائيًا إذا كان الحمل يتجاوز الحد الآمن.
  2. زر إيقاف الطوارئ
  إيقاف فوري للرافعة في حالة الطوارئ.
  يسمح للمشغلين بالتوقف بسرعة عن كل الحركة لمنع الحوادث.
  3. مفاتيح الحد العلوي والسفلي
  يمنع الإفراط في سفر الخطاف عن طريق إيقاف الحركة بأقصى قدر من المواقف الآمنة والحد الأدنى.
  يحمي كل من الرافعة والحمل من الضرر.
  4. آلية مضادة للانزلاق ومكافحة الانزلاق
  يضمن أن الحبل يبقى بشكل آمن في أخدود الأسطوانة.
  يقلل من خطر انزلاق الحمل أو الانخفاض بشكل غير متوقع.
  5. نظام الحماية الحرارية
  تم تجهيز المحرك مع مرحل التحميل الحراري لمنع ارتفاع درجة الحرارة.
  يقوم بإغلاق الرافعة تلقائيًا إذا تجاوزت درجة حرارة المحرك مستويات آمنة.
• الإسكان والإطار:

  السكن:
  السكن هو الهيكل الخارجي الواقي للرفع. يضم المكونات الرئيسية ، مثل المحرك وصندوق التروس والأنظمة الكهربائية ، لمنع الأضرار الناجمة عن العناصر الخارجية ولضمان التشغيل السلس.

  المواد: عادة ما تكون مصنوعة من فولاذ عالي الجودة أو الحديد الزهر لتوفير المتانة والقوة ومقاومة التآكل.
  التصميم: عادة ما يكون مصممًا ليكون مضغوطًا ولكنه قوي لحماية الأجزاء الداخلية من الحطام والغبار والرطوبة والظروف البيئية القاسية.
  الوظيفة: يحافظ السكن على المكونات الداخلية آمنة ويساهم في الاستقرار الشامل وسلامة الرافعة.
  إطار:
  الإطار هو القاعدة الهيكلية التي تدعم نظام الرافعة بأكمله. إنه يحمل المحرك وصندوق التروس والمكونات الأخرى في مكانه ويوزع الحمل بالتساوي.

  المواد: عادة ما يتم بناؤها من الفولاذ الشاق أو سبيكة من أجل القوة العالية وتحمل وزن وحمل الرافعة.
  التصميم: تم تصميم الإطار ليكون قويًا وصلبًا للتعامل مع الحمل الثقيل لرفع {0}}. يجب أن تكون خفيفة الوزن أيضًا بما يكفي للسماح بسهولة التثبيت والتشغيل.
  الوظيفة: يوفر أساسًا آمنًا للأجزاء المتحركة الخاصة بالرفع ويضمن الاستقرار أثناء التشغيل.

سعة رفع عالية: مع سعة 10- ton ، يمكن لهذا الرافعة التعامل مع الأحمال الثقيلة ، مما يجعلها مثالية لرفع الآلات الكبيرة والمواد وغيرها من العناصر الثقيلة في مختلف التطبيقات الصناعية.

زيادة الكفاءة: الرافعات الكهربائية أسرع من الرافعات اليدوية ، مما يقلل من وقت التوقف عن العمل وتحسين الإنتاجية الإجمالية. يمكنهم رفع الأحمال الثقيلة بسرعة وبشكل ثابت.

سهولة الاستخدام: من السهل عمل الرافعات الكهربائية عمومًا تشغيلها ، مما يتطلب بذل جهد أقل من المشغل مقارنة بالرفع اليدوي. هذا يمكن أن يقلل من التعب المشغل ويحسن السلامة.

ميزات الأمان: العديد من الرافعات الكهربائية {0}}} طن حبل الأسلاك تأتي مع آليات أمان مدمجة ، مثل حماية الحمل الزائد ، ومفاتيح الحد ، وأزرار التوقف في حالات الطوارئ ، مما يقلل من خطر الحوادث والأضرار التي لحقت بكل من الرافعة والحمل.

التحكم الدقيق: توفر هذه الرافعات تحكمًا أفضل في عملية الرفع ، مما يتيح للمشغلين رفع الأحمال وخفضها بدقة عالية. هذا مهم بشكل خاص عند وضع الأحمال في المساحات الضيقة.

المتانة: تم تصميم الرافعات الحبل الأسلاك للاستخدام على المدى الطويل ويمكنهم تحمل ظروف العمل القاسية. حبل السلك نفسه قوي ودائم ، ويوفر مستوى عالٍ من الموثوقية حتى في ظل الاستخدام الشديد.

تكاليف العمالة المخفضة: مع رافعة كهربائية {0}} طن ، هناك حاجة إلى عدد أقل من العمال لأداء نفس المهام ، مما يقلل من تكاليف العمالة وتعزيز الكفاءة الإجمالية في مكان العمل.

التصميم المدمج: تم تصميم العديد من الرافعات الكهربائية لتكون مضغوطة وفعالة في الفضاء ، مما يجعلها مناسبة للبيئات ذات المساحة المحدودة مع توفير قدرة رفع قوية.

التنوع: يمكن استخدام هذه الرافعات لمجموعة واسعة من المهام ، من رفع المواد الكبيرة في البناء إلى الآلات والمعدات المتحركة في المستودعات ، مما يجعلها متعددة الاستخدامات للغاية لمختلف الصناعات.

الصيانة المنخفضة: عادة ما تتطلب الرافعات الكهربائية صيانة أقل تكرارًا مقارنة بالبدائل اليدوية ، مما يساهم في انخفاض تكاليف التوقف والصيانة

عادةً ما يتم استخدام الرافعة الكهربائية {0}}} طن شائع لرفع الأحمال الثقيلة في مختلف الصناعات. فيما يلي بعض التطبيقات النموذجية لهذا النوع من الرافعة:

مواقع البناء: تستخدم لرفع مواد البناء وتحريكها ، مثل عوارض الصلب والألواح الخرسانية والمعدات. يساعد في تسريع مشاريع البناء عن طريق رفع الأحمال الثقيلة إلى الطوابق العليا.

المصانع والمستودعات: غالبًا ما تستخدم لتحريك الآلات الثقيلة أو المواد الخام الكبيرة أو المنتجات النهائية. في مصانع التصنيع ، يتم استخدام هذه الرافعات للتجميع ، والتحميل ، وتفريغ البضائع.

الشحن والرسو: في الموانئ ، يتم استخدام الرافعات الكهربائية لتحميل وتفريغ حاويات الشحن والمعدات الثقيلة والبضائع. وهي مفيدة بشكل خاص لرفع الأوزان الثقيلة من السفن إلى الرصيف والعكس صحيح.

1. التصميم والتخطيط
تحديد المواصفات: الخطوة الأولى هي تحديد مواصفات الرافعة ، بما في ذلك قدرتها على الرفع (10 أطنان) ، ومتطلبات الطاقة ، والأبعاد ، وميزات السلامة ، وأي ميزات مخصصة مخصصة.
اختيار المواد: يتم اختيار الصلب لحبل الأسلاك ومكونات المحرك وصندوق التروس ومواد الإطار بناءً على القوة والمتانة والوزن.
2. تصنيع المكونات الرئيسية
تصنيع حبل الأسلاك:
يتم إنتاج حبل السلك باستخدام أسلاك فولاذية عالية القوة ملتوية معًا. للحصول على رافعة {1}} ton ، يجب أن يكون الحبل سميكًا ودائمًا.
ثم يتم اختبار حبل السلك من أجل قوة الشد والمرونة.
تصنيع المحرك:
يتم تصنيع المحرك الكهربائي ، وغالبًا ما يكون محركًا تحريبيًا للسنجاب. تم اختياره للتعامل مع سعة الرفع وسرعة الرافعة.
عادةً ما يكون مساكن المحرك مصنوعة من الحديد الزهر أو الصلب من أجل المتانة وتبديد الحرارة المناسب.
إنتاج علبة التروس:
تم تصميم علبة التروس لتقليل سرعة المحرك إلى مستوى مناسب لتشغيل الرافعة. يتم تصنيعه بتقنيات قطع التروس الدقيقة وتجميعها بمحامل وأختام عالية الجودة.
بناء الإطار:
الإطار هو الهيكل العظمي الهيكلي للرفع ، المصنوع من الصلب ، وهو مصمم للاحتفاظ بالمحرك وعلبة التروس والمكونات الأخرى. إنه ملحوم ومعزز للتعامل مع أحمال الرفع الثقيلة.
3. عملية التجميع
مجموعة المحركات وصندوق التروس: يتم تثبيت المحرك على علبة التروس ويتصل بآلية رفع الرافعة.
تثبيت حبل الأسلاك: يتم تخزين حبل السلك على الأسطوانة أو بكرة متصلة بآلية رفع الرافعة.
تكامل نظام التحكم:
تم تجهيز الرافعة الكهربائية بنظام تحكم ، وغالبًا ما يكون عنصر تحكم قلادة ، للسماح للمشغل بالتحكم في حركة الرافعة.
يشتمل نظام التحكم على ميزات أمان مثل حماية الحمل الزائد وإيقاف الطوارئ والحد من المفاتيح لمنع الإفراط في التحويل أو الضرر.
4. الاختبار ومراقبة الجودة
اختبار التحميل: يخضع الرافعة للاختبار لضمان قدرته على التعامل مع سعة رفع {0}}}. يتم اختبار محرك وصندوق التروس وآلية الرفع بدقة.
فحص السلامة: يتم التحقق من الرافعة لوظيفة نظام الفرامل المناسبة ، ووقف الطوارئ ، وحماية الحمل الزائد ، والأسلاك الصحيحة لنظام التحكم.
التفتيش النهائي: يتم إجراء فحص مفصل للتأكد من أن الرافعة تلبي جميع معايير التقنية والسلامة.
5. التغليف والشحن
بعد الاختبارات الناجحة والتحقق من الجودة ، يتم تعبئة الرافعة بعناية للشحن.
تتضمن العبوة أغطية واقية لتجنب الأضرار أثناء النقل ، ويتم توفير أدلة مفصلة وتعليمات السلامة.
6. دعم بعد البيع
بمجرد تسليم الرافعة ، يتم توفير الدعم التشغيلي ودعم التشغيل لضمان إعداد الرافعة بشكل صحيح ويعمل بسلاسة.
عادة ما يتم تضمين أدلة الصيانة ونصائح استكشاف الأخطاء وإصلاحها لمساعدة العميل في الحفاظ على الرافعة في حالة عمل جيدة.
