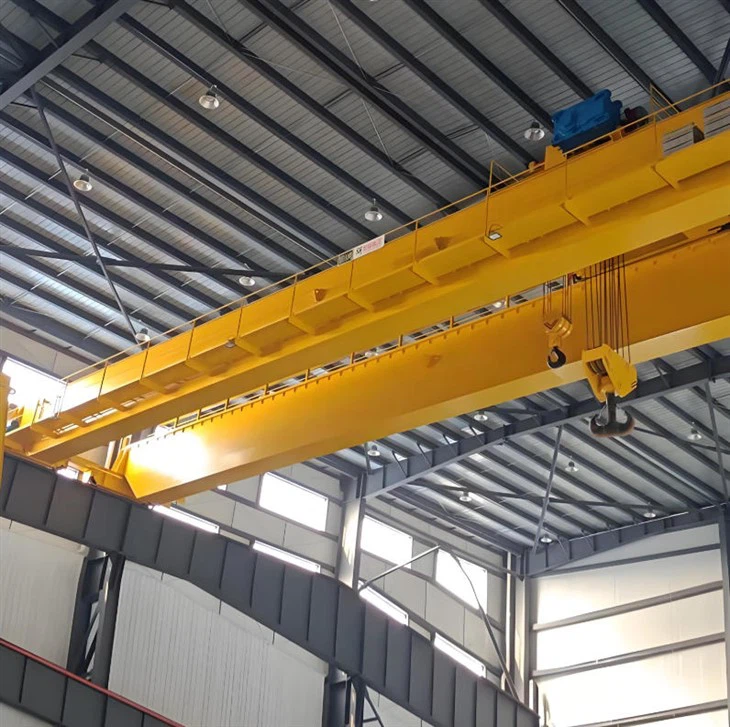

قسط العمال المزدوج العلوي وجسر الرافعة

لماذا تختار هذه الرافعة؟

✔ الأفضل للصلب - الصناعات الثقيلة- يزيد الإنتاجية في معالجة المعادن.
✔ يقلل من تكاليف العمالة- يقلل من عمل التزوير اليدوي.
✔ يعزز السلامة في مكان العمل- لا سلاسل فضفاضة أو الرافعات.



الميزات والمكونات الرئيسية

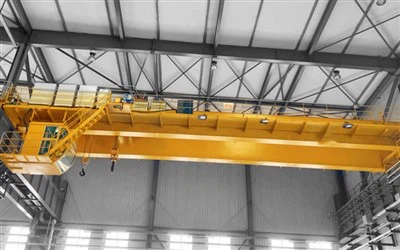

1. هيكل جسر العارضة المزدوج

اثنين من العوارض الثقيلة -5 - 100+ طن).

يوفر أفضلارتفاع الخطافوفترةمن واحد - رافعات العقل.

2

مدعوم من قبلتيار التيارلتوليد مجال مغناطيسي قوي.

يمكن رفعألواح فولاذية مسطحة أو أشرطة مستديرة أو معدن خردةبدون الرافعات/السلاسل.

قوة رفع قابلة للتعديل(يختلف مع سمك المادة والوزن).

3. نظام العربة والرفع

عربة مزودة بمحركاتيتحرك على طول العوارض لتحديد موقع دقيق.

آلية الرافعة(سلسلة أو حبل سلك) يرفع/يقلل من المغناطيس الكهربائي.

بعض النماذج تشمل أمحور دوارلتحويل الأحمال.

4. نظام الطاقة والتحكم

إمدادات الطاقة الكهربائية(مع بطارية النسخ الاحتياطي للسلامة).

المقصورة أو التحكم عن بعدلمرونة المشغل.

منظم الجهدلضبط القوة المغناطيسية.

5. أنظمة السلامة

قوة الطوارئ - قبالة(EPO) في حالة انقطاع التيار الكهربائي.

حماية الحمل الزائدلمنع انفصال المغناطيس.

anti - نظام التأثيرلرفع مستقر.



المقارنة: الكهرومغناطيسي مقابل الخطاف - الرافعات العلوية المستندة إلى

ميزة	رافعة الكهرومغناطيسية	رافعة الخطاف القياسية
نوع التحميل	المعادن الحديدية فقط	أي مادة (مع الرافعات)
سرعة رفع	أسرع (لا تزوير)	أبطأ (يتطلب التعلق)
دقة	عالية (اتصال مباشر)	يعتمد على تزوير مهارة
صيانة	أعلى (الأجزاء الكهربائية)	أقل (ميكانيكية فقط)



المكونات الأساسية: المحمل ، علبة التروس ، المحرك ، المضخة

مكان المنشأ: خنان ، الصين

الضمان: 1 سنة

الوزن (كجم): 2000 كجم

الفيديو الصادر - التفتيش: متوفر

تقرير اختبار الآلات: المقدمة

التصميم: شعاع مزدوج

الفعالية: كفاءة عالية

سرعة التشغيل: التشغيل عالي السرعة

الاستقرار: anti - دالة التأرجح

اللون: اختياري

مصدر الطاقة: 110V/220V/230V/380V/440V ، مخصص

Span: 7.5-31.5m

إليك انهيار مفصل لـمكونات شعاع مزدوج قسط وجسر رافعة:



1. المكونات الهيكلية الرئيسية

A. جسر العارضة المزدوج

اثنين من العوارض المتوازية(Box - Type أو Truss Design) تمتد إلى خليج الرافعة.

مصنوع من الصلب العالي -ثقيلة - رفع الرسوم (5-100+ طن).

يوفرارتفاع خطاف أكبرمن واحد - رافعات العقل.



الشاحنات النهائية (عربات النهاية)

إطارات الصلب مععجلاتالتي تعمل على قضبان المدرج.

يحتويمحرك المحركات والفرامل والمخازن المؤقتةللحركة.

C. عوارض المدرج والقضبان

دعم هيكل الرافعة بأكمله.

مثبتة على أعمدة بناء أو الدعم القائم بذاته.

2. مكونات الرفع والمناولة

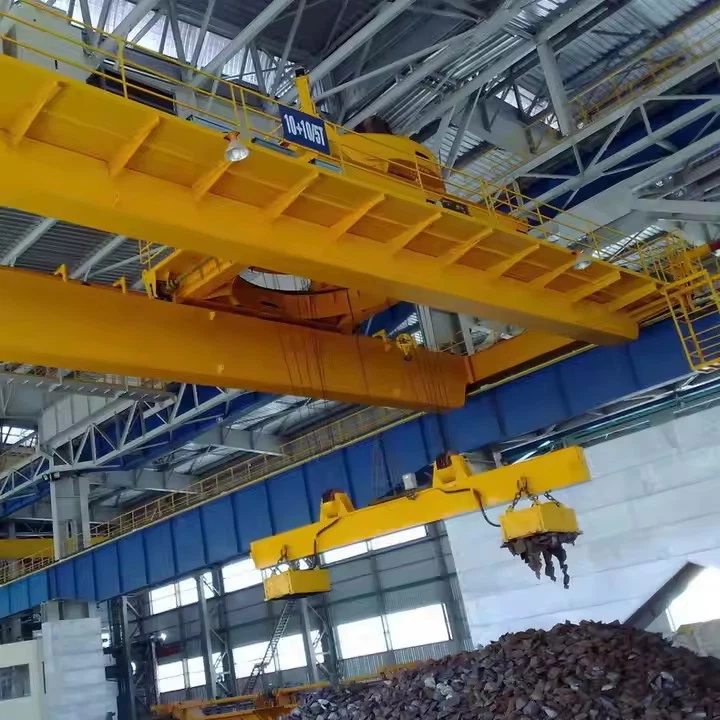

A. electromagnet (رفع المغناطيس)

مكون أساسييولد المجال المغناطيسيعندما تنشيط.

DC - مدعوم(يتطلب مقوم لتحويل التيار المتردد إلى العاصمة).

الأنواع:

المغناطيس المستطيلةللوحات/الصفائح.

المغناطيس الدائريللملفات/الخردة.

Multi - مغناطيس القطبللأشكال غير المنتظمة.

نظام إمدادات الطاقة المغناطيسي

مقوم الثايرستور- يحول AC إلى DC للمغناطيس.

بكرة الكابلات أو نظام Festoon- يسلم الطاقة إلى المغناطيس.

بطارية النسخ الاحتياطي- يمنع قطرات الحمل أثناء انقطاع التيار الكهربائي.

C. الرافعة والعربة

الرافعة الكهربائية(سلسلة أو حبل سلك) - يرفع/يخفض المغناطيس.

عربة مزودة بمحركات- يحرك المغناطيس على طول العوارض.

قد تشمل أمحور دوارلتحويل الأحمال.



3. أنظمة القيادة والتحركات

أ. جسر القيادة

المحركات وصناديق التروس والعجلاتللحركة الطولية.

التردد - يتم التحكم فيهلبدء/توقف سلس.

ب. قيادة العربة

يسمحCross - السفرعلى طول العوارض.

التحكم الدقيق لتحديد موقع دقيق.

أنظمة الكبح

الفرامل الكهرومغناطيسية- للتوقف الفوري.

الفرامل الطارئة- قياس السلامة النسخ الاحتياطي.

4. أنظمة الكهرباء والتحكم

أ. عناصر التحكم في المشغل

سيطرة قلادة(شنق - لأسفل أو لاسلكي عن بُعد).

السيطرة على المقصورة(للرافعات الكبيرة مع رؤية أفضل).

لوحة كهربائية

مفتاح قطع الاتصال الرئيسي- لقطع السلطة.

المتواصل والمرحلات و PLC- للأتمتة.

حماية الحمل الزائد- يمنع فشل المغناطيس.

جيم أجهزة السلامة

محدد تحميل- يمنع التحميل الزائد.

محولات الحد- توقف كرين في نهايات المسار.

anti - نظام التأثير- يقلل الحمل الأرجوحة.

5. المكونات المساعدة

نظام التبريد- يمنع ارتفاع درجة حرارة المغناطيس.

إدارة الكابلات- Festoon أو بكرة لكابلات السلطة/البيانات.

الإضاءة والإنذارات- للرؤية والتحذيرات.

رسم

التقنية الرئيسية





مزاياقسط العمال مزدوج الحزمة العلوية وجسر رافعة

معالجة المواد الفعالة

لا حاجة إلى الرافعات/السلاسل- يرفع المغناطيس الكهربائي المواد الحديدية مباشرة ، مما يقلل من وقت الإعداد.

التحميل/التفريغ بشكل أسرعبالمقارنة مع الرافعات القائمة على الخطاف التقليدي -.

دقة عالية ومراقبة

قوة مغناطيسية قابلة للتعديليسمح التعامل مع سمك المواد المختلفة.

وضع سلسمع التحكم في السرعة المتغيرة (عبر محركات التردد).

زيادة السلامة

لا يوجد تزوير يدوييقلل من مخاطر إصابة العمال.

تفشل - آليات آمنة(الطاقة الاحتياطية ، فرامل الطوارئ) منع قطرات الحمل.

معالجة الحمل متعددة الاستخدامات

يمكن رفعألواح فولاذية ، لفائف ، أنابيب ، معدن الخردة ، وأجزاء الآلات.

مناسبة لكليهمامواد مكدسة وفضائية.

الفضاء - حفظ التصميم

بنية العارضة المزدوجةيزيد من ارتفاع الخطاف ، مما يتيح استخدام مساحة مستودع أفضل.

لا حاجة لأدوات التثبيت الإضافية.

توافق الأتمتة

يمكن أن تتكامل معأنظمة PLCلعمليات المصنع الآلية.

يدعمالمراقبة عن بُعدللصناعة 4.0 التطبيقات.



تطبيقاتقسط العمال مزدوج الحزمة العلوية وجسر رافعة

1. مصانع الصلب وتصنيع المعادن

التعامللفائف الفولاذ والأوراق واللوحاتفي المتداول المطاحن.

النقلالمسبوكات والبليهات والعوارض الهيكلية.

2. ساحات الخردة ونباتات إعادة التدوير

الفرز والتحركالخردة الحديدية المعدن.

تحميل/تفريغ الصلب المبشور لإعادة التدوير.

3. بناء السفن والآلات الثقيلة

رفعأقسام بدن الصلب وأجزاء المحرك ومكونات المعادن الكبيرة.

تحديد المواقعالهياكل الملحومةفي خطوط التجميع.

4. البناء والبنية التحتية

التعاملقضبان التعزيز (حديد التسليح) ، العوارض ، وأطر الفولاذ.

النقلوحدات فولاذية مسبقة الصنع.

5. السيارات والتصنيع

يتحركأجزاء معدنية مختومةفي خطوط الإنتاج.

التعاملقوالب الضغط والموت.

6. المنافذ واللوجستيات

التحميل/التفريغالبضائع الصلبمن السفن والشاحنات.

تكديسحاويات وملفات فولاذيةفي ساحات التخزين.



يتضمن إجراء الإنتاج الخاص بحزم مزدوجة متميزة وجسر رافعة عدة مراحل رئيسية ، من التصميم إلى الاختبار النهائي. فيما يلي خطوة مفصلة - بواسطة - نظرة عامة على الخطوة:

---

1. التصميم والهندسة

تحميل وحساب الامتداد: تحديد سعة الرافعة (45 طن) ، المدى (المسافة بين القضبان) ، ارتفاع رفع ، ودورة العمل (تصنيف FEM/ISO).

التصميم الهيكلي:

العوارض الرئيسية (Box - نوع أو تصميم الجمالون)

عربات النهاية (للحركة على طول القضبان)

آلية الرافعة والعربة

التصميم الكهربائي والميكانيكي:

طاقة المحرك وصندوق التروس والمكابح ونظام التحكم

الأسلاك ، قلادة/راديو عن بعد ، أو عملية المقصورة

البرمجيات والمحاكاة: تحليل العناصر المحدودة (FEA) لاختبار الإجهاد.

---

2. المشتريات المادية

لوحات وملامح فولاذية: High - Quality Q235B/Q345B Steel للعوارض.

المكونات الكهربائية: المحركات (الرافعة/السفر) ، الفرامل ، مفاتيح الحد ، ولوحات التحكم.

الأجزاء الميكانيكية: العجلات ، التروس ، الحبال الأسلاك ، السنانير ، والمحامل.

---

3. تصنيع المكونات الرئيسية

A. تصنيع مزدوج العارضة

القطع واللحام: قطع البلازما CNC للدقة ؛ لحام القوس التلقائي التلقائي (SAW) للعوارض.

حَشد: محاذاة عوارض اللحام مع عربات نهاية.

تصوير التفجير والرسم: anti - علاج الصدأ (primer + topcoat).

ب. رافعة وتجميع العربة

آلية الرافعة:

رافعة حبل كهربائية 45 طن (أو رافعة السلسلة).

الأسطوانة ، المحرك ، علبة التروس ، وتجميع الفرامل.

إطار عربة: تصنيع وتصاعد العجلات والمحركات والقضبان.

جيم عربات نهاية

بناء الإطار: الصلب الملحوم مع مجموعات العجلات.

المخازن المؤقتة والمصدات: تركيب لحماية الاصطدام.

---

4. تركيب النظام الكهربائي

الأسلاك والضوابط:

مزود الطاقة (3 طور AC)

محركات التردد المتغيرة (VFDs) للتشغيل السلس

قلادة/نظام التحكم عن بعد

أجهزة السلامة:

محدد الحمل الزائد

محولات الحد (السفر العلوي/السفلي)

توقف الطوارئ

---

5. التجميع والتكامل

تشييد العوارض: جبل عوارض مزدوجة على عربات النهاية.

تثبيت العربة والرفع: عربة الموقف بين العوارض ؛ رافعة آمنة.

محاذاة السكك الحديدية: تأكد من أن قضبان المدرج هي المستوى والموازاة.

---

6. الاختبار ومراقبة الجودة

A. اختبار المصنع (قبل الشحن)

لا - اختبار التحميل: قم بتشغيل الرافعة دون تحميل للتحقق من الحركة والفرامل والضوابط.

اختبار التحميل:

اختبار ثابت: 1.25 × الحمل المقنن (56.25 طن) لمدة 10 دقائق.

اختبار ديناميكي: 1.1 × الحمل المقنن (49.5 طن) مع الحركات.

شيكات السلامة: تحقق من مفاتيح الحد ، توقف الطوارئ ، وحماية الحمل الزائد.

ب. على اختبار الموقع- (بعد التثبيت)

RE - قم بتشغيل اختبارات التحميل تحت إشراف العميل.

---

7. الرسم والحماية من التآكل

الطلاء النهائي: الطقس - الطلاء المقاوم (على سبيل المثال ، الايبوكسي زنك - التمهيدي الغني).

علامات: ملصقات لسعة التحميل ، التحذيرات ، ومعلومات الشركة المصنعة.

---

8. التغليف والتسليم

التفكيك (إذا لزم الأمر): لسهولة النقل.

التغليف: التغليف المقاوم للماء لشحن البحر/الأراضي.

---

9. التثبيت والتكليف (على الموقع -)

فحص شعاع المدرج: ضمان المحاذاة والقوة المناسبة.

مجموعة رافعة: إعادة تجميع العوارض ، الرافعة ، والأنظمة الكهربائية.

الاختبار النهائي: إجراء اختبارات الحمل وتدريب المشغل.
