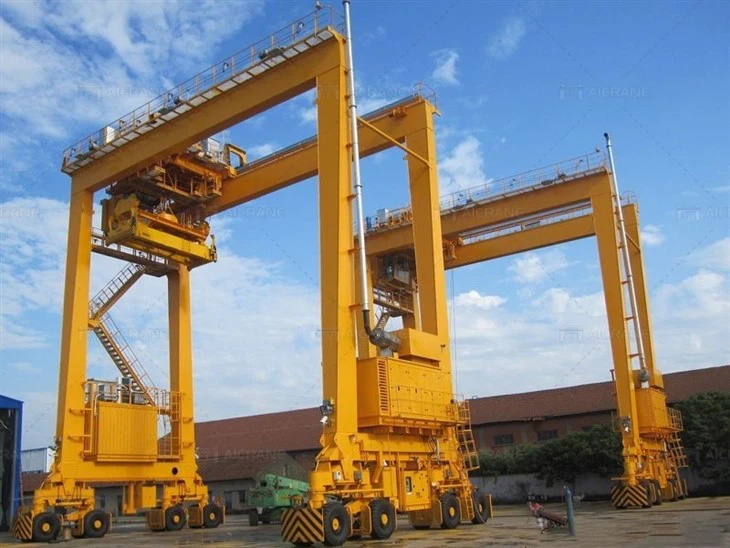

حاويات رافعة رافعة الحاوية





A رافعة رافعة رافعة من المطاط(RTG) عبارة عن رافعة قاتلة متنقلة تستخدم على نطاق واسع في محطات الحاويات والساحات متعددة الوسائط لتكديس حاويات الشحن وتحريكها. فيما يلي مقدمة موجزة لميزاتها والغرض منها:

الميزات الرئيسية:

التنقل: على عكس رافعات الرافعات المثبتة على السكك الحديدية ، تم تزويد RTGs بإطارات مطاطية ، مما يسمح لهم بالتحرك بحرية داخل الفناء. يوفر هذا المرونة في العمليات ويمكّنهم من العمل عبر مجالات مختلفة دون الحاجة إلى مسارات.

معالجة الحاويات: تم تصميم RTGs في المقام الأول لمعالجة حاويات الشحن القياسية الحجم ، عادة 20- أو حاويات القدم {2}}. يمكنهم تكديس الحاويات حتى 6 أو 8 مستويات عالية ، اعتمادًا على النموذج والتكوين.

الامتداد والقدرة: يمكن أن يغطي نطاق RTG صفوف حاويات متعددة (عادةً ما يكون 5-8 الصفوف) ، مما يسمح له بخدمة صفوف متعددة في وقت واحد. تتراوح قدرة الرفع بشكل عام بين 30 إلى 65 طنًا ، اعتمادًا على النموذج.

الديزل أو الكهرباء تعمل بالطاقة الكهربائية: RTGs التقليدية تعمل بالديزل ، ولكن يمكن أن تكون الطرز الأحدث كهربائية ، تستخدم كابلات الطاقة أو أنظمة البطارية لعمليات أكثر ملائمة للبيئة.

أنظمة التحكم المتقدمة: تم تجهيز RTGs الحديثة بتكنولوجيا مضادة للوصول وأنظمة التحكم الدقيقة ، مما يتيح حركة آمنة وفعالة للحاويات مع الحد الأدنى من التدخل البشري.



سعة التحميل المقدرة: 5 طن ، 10 طن ، 100 طن ، مخصصة ، 16\/3.2 طن ، 20\/5 طن ، 32\/5 طن ، 50\/10 طن

الأعلى. رفع الارتفاع: 40 متر ، مخصصة

الامتداد: 35 مترًا أو مطالب العملاء

الضمان: 1 سنة

الوزن (كجم): 20000 كجم

المكونات الأساسية: PLC ، المحرك ، المحمل ، علبة التروس ، المحرك ، وعاء الضغط ، والعتاد ، والمضخة

طريقة التحكم: CAB ، جهاز التحكم عن بعد اللاسلكي أو المخصص







1. هيكل الأعضاء (الإطار الرئيسي)

العارضة الرئيسية\/الشعاع: الشعاع الأفقي الذي يمتد على الرافعة ويدعم العربة وآليات الرفع. وهي مسؤولة عن الهيكل العام للرافعة.

أرجل: الدعم العمودي متصل بالعارضة الرئيسية ، التي تمتد إلى العجلات. الساقين تسمح للرافعة بتزويد مداخن الحاويات.



.



آلية رفع

حبل ونش وحبل الأسلاك: تستخدم لرفع وخفض الحاويات. يمتد حبل السلك فوق البكرات ويقوده محرك Winch.

Spreader: إطار متخصص في نهاية آلية الرفع التي تعلق على المسبوكات الزاوية للحاوية. يمكن أن يتكيف تلقائيًا لاستيعاب أحجام الحاويات المختلفة (عادةً 20- foot و 40- حاويات القدم).

عربة: منصة متحركة تحمل الرافعة والانتشار. يتحرك أفقياً على طول العارضة الرئيسية لوضع الحاويات الموزعة فوق الحاويات.





3.النقل

1. النقل النهائي لرافعة الرافعة الصناعية هو عنصر حاسم يربط الرافعة بحزمة المدرج أو السكك الحديدية التي تسافر إليها.

2. هناك الميزات الرئيسية ووظائف النقل النهائي:

الهيكل والوظيفة

بكرات أو عجلات: تحتوي العربة النهائية عادة على العديد من البكرات أو العجلات التي تركب على طول الجزء العلوي من شعاع المدرج أو السكك الحديدية. تم تصميم هذه لتقليل الاحتكاك والسماح بحركة ناعمة للرافعة.

المحامل والمحاور: لدعم الوزن والحركة ، يتم تركيب البكرات أو العجلات على محاور ذات محامل تضمن أنها يمكن تدويرها بحرية دون ارتداء مفرط.

آلية القفل: قد تتضمن بعض العربات النهائية آليات قفل يمكنها تأمين الرافعة في وضع ثابت عندما لا تكون قيد الاستخدام أو أثناء الصيانة.

آليات التعديل: قد تكون هناك آليات ضبط لضبط المحاذاة والتأكد من أن الرافعة تتحرك مباشرة على طول شعاع المدرج دون انحراف.

3. النقل النهائي أمر حيوي للعملية المستقرة والموثوقة لرافعة القنوات. إنه يضمن أن الرافعة يمكن أن تتحرك بسلاسة وكفاءة على طول شعاع المدرج ، مما يؤدي إلى وظائف الرفع والنقل بدقة. تعد الصيانة والتفتيش الصحيحة للنقل النهائي أمرًا بالغ الأهمية لمنع المشكلات التي قد تؤثر على أداء الرافعة أو تؤدي إلى مخاطر السلامة.

4.Crane آلية السفر

1. آلية السفر الرافعة الخاصة برافعة القنوات الصناعية هي المسؤولة عن تحريك الرافعة أفقياً على طول عوارض المدرج أو القضبان. تتيح هذه الآلية للرافعة نقل الأحمال على مساحة أكبر ، مما يجعلها مفيدة للغاية في المستودعات وأحواض بناء السفن والبيئات الصناعية الأخرى التي تحتاج إلى نقل العناصر الثقيلة حول مساحة واسعة.

2. هناك المكونات الرئيسية وميزات آلية السفر الرافعة:

مكونات آلية السفر

وحدات القيادة (وحدات الجر): عادة ما تكون هذه المحركات الكهربائية التي توفر القدرة على تحريك الرافعة. يمكن أن يختلف عدد وحدات محرك الأقراص حسب حجم وسعة الرافعة ؛ قد تحتوي بعض الرافعات على محركات متعددة لكل جانب لتوزيع الحمل.

علب التروس: تُستخدم علب التروس لتقليل السرعة العالية للمحرك إلى سرعة أقل مناسبة لسفر الرافعة. كما أنها تزيد من ناتج عزم الدوران ، وهو أمر ضروري لتحريك الرافعة وتحميلها.

عجلات أو بكرات: يتم تركيب عجلات أو بكرات كبيرة على محاور ويقودها المحرك عبر علبة التروس. هذه العجلات أو بكرات ركوب على طول الجزء العلوي من عوارض المدرج أو القضبان وهي حاسمة للحركة المستقرة.

3. آلية السفر هي واحدة من أهم المكونات من رافعة القنوات الصناعية ، حيث تحدد تنقل الرافعة ومجموعة التشغيل. تعد الصيانة المناسبة والتفتيشات العادية أمرًا بالغ الأهمية لضمان عمل آلية السفر بسلاسة وأمان. يمكن أن تؤثر أي مشكلات مع هذه الآلية بشكل كبير على أداء وسلامة الرافعة ، مما يجعل من الضروري معالجة أي مشاكل على الفور.



5.Trolley آلية السفر

1. آلية سفر العربة الخاصة برافعة القنوات الصناعية هي المسؤولة عن تحريك آلية الرافعة أو الرفع أفقياً على طول شعاع الرافعة الرئيسي أو القنوات. هذا يسمح للرافعة بوضع الحمل بدقة في الاتجاه المستعرض.

2. تتكون آلية السفر العربة من عدة مكونات رئيسية:

مكونات آلية السفر العربة

وحدة القيادة: عادةً محرك كهربائي ، توفر وحدة القيادة القدرة على نقل العربة. يعتمد حجم وقدرة المحرك على قدرة رفع الرافعة والسرعة المطلوبة للعربة.

علبة التروس: يقلل علبة التروس من السرعة العالية لإخراج المحرك إلى سرعة أقل مناسبة لسفر العربة. كما أنه يزيد من عزم الدوران ، وهو أمر ضروري لتحريك آلية الرافعة وأي حمولة متصلة.

عجلات أو بكرات: يركب العربة على عجلات أو بكرات مثبتة على المحاور. تنتقل هذه العجلات أو البكرات على طول الشفاه أو المسارات على الحزمة الرئيسية ، مما يسمح للعربة بالتحرك ذهابًا وإيابًا.

نظام الفرامل: يتم دمج نظام الفرامل في العربة للتحكم في حركته والحفاظ عليها في وضعها عند الحاجة. يمكن أن يكون هذا بمثابة فرامل ميكانيكية أو فرامل كهروميكانيكية أو نظام فرامل ديناميكي.

3. آلية السفر العربة أمر بالغ الأهمية لتحديد المواقع الدقيقة للحمل في الاتجاه المستعرض. يسمح للرافعة بوضع الأحمال بدقة في نقاط مختلفة على طول الطول. تعد الصيانة المناسبة والتفتيشات العادية ضرورية لضمان عمل آلية العربة بسلاسة وأمان. يمكن أن تؤثر أي مشكلات مع هذه الآلية بشكل كبير على الكفاءة التشغيلية للرافعة وسلامتها ، مما يجعل من الضروري معالجة أي مشاكل على الفور.



6. عجلة كران

1. العجلة الرافعة لرفعة القنوات الصناعية هي عنصر حاسم يسمح للرافعة بالتحرك على طول عوارضه أو القضبان. تم تصميم هذه العجلات لدعم وزن الرافعة ، وحملها ، وأي قوى ديناميكية إضافية تم إنشاؤها أثناء التشغيل.

2. هناك الميزات الرئيسية ووظائف العجلات الرافعة:

ميزات عجلات الرافعة

المواد: عادةً ما تكون عجلات الرافعة مصنوعة من مواد عالية القوة مثل الفولاذ أو الحديد الزهر للتأكد من أنها تستطيع تحمل الأحمال الثقيلة والضغوط التي تنطوي عليها عمليات الرفع.

الحجم والتكوين: يختلف حجم العجلات اعتمادًا على سعة وتصميم الرافعة. يمكن أن تكون أكبر للرافعات الأثقل لتوزيع الحمل بشكل متساوٍ. يمكن أن يختلف عدد العجلات لكل محور وعدد المحاور لكل رافعة بناءً على متطلبات التصميم.

3. تلعب عجلات كراني دورًا حيويًا في تنقل واستقرار رافعات الرافعات الصناعية. إنهم مسؤولون عن نقل وزن الرافعة وتحميله على عوارض المدرج أو القضبان مع السماح بالسفر السلس. تعتمد المتانة وكفاءة حركة الرافعة إلى حد كبير على جودة وحالة هذه العجلات.

4. صيانة العجلات الرافعة ، بما في ذلك عمليات التفتيش العادية والاستبدال في الوقت المناسب للمكونات البالية ، أمر بالغ الأهمية للتشغيل الآمن والموثوق للرافعة. يمكن أن يؤدي إهمال صيانة العجلات إلى زيادة وقت التوقف ، وتقليل الكفاءة ، ومخاطر السلامة المحتملة.



7. الخطاف

1. ربط الرافعة من رافعة القنوات الصناعية هو مكون حاسم يسمح للرافعة برفع الأحمال المختلفة وتحريكها. الخطاف هو نقطة الاتصال بين آلية رفع الرافعة والحمل ، مما يجعلها واجهة حاسمة لعمليات آمنة وفعالة.

2. هناك الميزات الرئيسية ووظائف السنانير الرافعة:

ميزات السنانير الرافعة

المواد: تتكون خطافات الرافعة عادة من الصلب عالي القوة أو الصلب من سبائك لضمان قدرتها على تحمل الأحمال الثقيلة التي تنطوي عليها عمليات الرفع. يتم اختيار المادة من أجل متانتها ومقاومة البلى

التصميم: يتضمن تصميم الخطاف فتحة في الجزء العلوي حيث يعلق على حبل الرافعة أو السلسلة أو جهاز رفع آخر. يحتوي الجزء السفلي من الخطاف على شكل منحني يسمح له بالتفاعل بشكل آمن مع نقاط الرفع على الحمل.

مزلاج الأمان: تم تجهيز العديد من السنانير بمزلاج أمان أو آلية قفل لمنع الحمل من الانزلاق عن طريق الخطأ. يجب فتح هذا المزلاج يدويًا لإطلاق الحمل في الموقع المطلوب.

تصنيفات الحمل: يتم تصنيف كل خطاف لأحمال أقصى محددة ، ومن الضروري استخدام السنانير التي تم تصنيفها للأحمال المقصودة لضمان السلامة والامتثال للوائح.



محرك

يعد محرك رافعة الرافعة الصناعية مكونًا مهمًا يوفر الطاقة اللازمة لرفع الأحمال والتحريك. عادةً ما تكون المحركات في رافعات Gantry كهربائية ويمكن تصنيفها إلى نوعين رئيسيين بناءً على وظيفتها: محرك الرفع والمحرك (أو العبور).

محرك الرفع مسؤول عن رفع وخفض الخطاف أو الاستيلاء على الحمل. تتمثل الوظيفة الأساسية لهذا المحرك في التحكم في الحركة الرأسية لآلية تحميل الرافعة.

Crane Motors هي قوة الرافعات الصناعية ، مما يوفر الطاقة المطلوبة لعمليات الرفع والنقل. يعتمد الأداء والموثوقية وسلامة الرافعة اعتمادًا كبيرًا على كفاءة المحركات ومتانتها. يعد الاختيار الصحيح والصيانة والتفتيشات المنتظمة لهذه المحركات أمرًا بالغ الأهمية لضمان عمل الرافعة بسلاسة وأمان. يمكن أن تؤدي أي مشكلات مع المحركات إلى عدم كفاءة التشغيلية ، وزيادة وقت التوقف ، ومخاطر السلامة المحتملة ، مما يجعل الاهتمام السريع بمشاكل الحركية ضرورية.

.

نظام إنذار الصوت والضوء ومفتاح الحد

1. تم تجهيز رافعات الرافعات الصناعية بنظام إنذار الصوت والضوء وتحديد المفاتيح لتعزيز السلامة والكفاءة التشغيلية. تلعب هذه المكونات أدوارًا حاسمة في منع الحوادث وضمان أن تعمل الرافعة ضمن المعلمات المخصصة لها.

2. نظام الإنذار والضوء

تم تصميم نظام إنذار الصوت والضوء لتنبيه الموظفين بالقرب من الرافعة حول حالته التشغيلية. هذا النظام مهم بشكل خاص في البيئات التي تعمل فيها الرافعة على مقربة من العمال أو عندما تكون الرؤية محدودة.

3.LIMIT مفاتيح

مفاتيح الحد هي الأجهزة الإلكترونية التي تعمل كميزات أمان حرجة على رافعات القنوات الصناعية. يكتشفون موضع الرافعة أو مكوناتها ويقطعون الطاقة عندما تصل الرافعة إلى حدودها التشغيلية ، ومنع الحوادث المحتملة والأضرار.

4. لأن نظام إنذار الصوت والضوء ومفاتيح الحد جزء لا يتجزأ من التشغيل الآمن للرافعات الصناعية. يضمن نظام الإنذار أن يكون الموظفون على دراية بحركات الرافعة والحالة التشغيلية ، مما يقلل من خطر الاصطدام أو المخاطر الأخرى. من ناحية أخرى ، تتم أتمتة سلامة السلامة عن طريق منع الرافعة جسديًا من العمل خارج حدود التصميم الخاصة بها. معًا ، تساهم هذه الأنظمة في مكان عمل أكثر أمانًا وحماية كل من معدات الرافعة والموظفين الذين يعملون حوله. تعد الصيانة المناسبة والاختبار المنتظم لهذه الأنظمة ضرورية لضمان عملها بشكل موثوق وفعالية.

10. أجهزة السلامة

أجهزة حماية الحمل الزائد

تم تصميم أجهزة حماية الحمل الزائد لمنع الرافعة من العمل خارج حدود حمل العمل الآمنة. تقوم هذه الأجهزة بمراقبة الحمل الذي يتم رفعه وسيقوم إما بإرسال تنبيه أو إغلاق الرافعة إذا تجاوز الحمل الحد المحدد. هذا أمر بالغ الأهمية لمنع الأضرار الهيكلية للرافعة وتجنب الحوادث التي يمكن أن تحدث بسبب التحميل الزائد.

محولات الحد

كما ذكرنا سابقًا ، توقف مفاتيح LIME تلقائيًا من الرافعة عندما تقترب من نهاية نطاق السفر أو عندما تصل أي من مكوناته إلى حدودها التشغيلية. هذه المفاتيح ضرورية لمنع الرافعة من تجاوز حدودها المادية ، مما قد يؤدي إلى تلف الهيكل أو الاصطدام مع العقبات.

أجهزة مضادة للملابين

تعد الأجهزة المضادة للملابسين مهمة بشكل خاص في البيئات التي تعمل فيها الرافعات المتعددة على مقربة أو عندما تكون هناك حركة مرور كبيرة. تستخدم هذه الأجهزة أجهزة الاستشعار أو الكاميرات أو التقنيات الأخرى للكشف عن وجود كائنات أخرى في مسار الرافعة وتنبيه المشغل أو توقف حركة الرافعة تلقائيًا لمنع التصادم.

أزرار إيقاف الطوارئ

يتم تشغيل أزرار التوقف في حالات الطوارئ يدويًا تتيح لمشغل الرافعة أو أي موظفين معتمدين إيقاف جميع عمليات الرافعة على الفور في حالة الطوارئ. يتم وضع هذه الأزرار بشكل استراتيجي في متناول المشغل ، وغالبًا ما تكون حمراء وواضحة للغاية.

أنظمة الفرامل

تم تصميم أنظمة الفرامل على رافعات الرافعات الصناعية للاحتفاظ بالحمل بشكل آمن في مكانها عندما لا تكون في الحركة وتوفير التوقف المتحكم فيه أثناء العمليات. يمكن أن تكون هذه الفرامل ميكانيكية أو كهربائية أو مزيج من كليهما ، وهي حاسمة لمنع حركات الحمل غير المتوقعة التي قد تؤدي إلى حوادث.

مؤشرات المستوى

يتم استخدام مؤشرات المستوى لضمان أن تكون الرافعة مستوية أثناء التشغيل ، خاصة عند رفع الأحمال الدقيقة أو الحساسة. يمكن أن يؤدي الرفع غير المتكافئ إلى تحول الأحمال ، مما يؤدي إلى فقدان السيطرة والحوادث. تساعد هذه المؤشرات المشغلين على الحفاظ على توازن الرافعة واستقرارها.

مؤشرات تحميل العمل الآمنة

مؤشرات حمل العمل الآمنة تحدد بوضوح الحد الأقصى لسعة الحمل الآمن للرافعة. هذه المعلومات أمر حيوي للمشغلين لضمان عدم زيادة تحميل الرافعة وتعمل ضمن مواصفات التصميم الخاصة بها.



11. وضع Control

1. السيطرة على يدوي

التدخل المباشر: يتحكم مشغل الرافعة بشكل مباشر في حركات الرفع والسفر للرافعة باستخدام أزرار اليد أو العجلات أو الأزرار. يتطلب هذا الوضع مشغليًا ماهرًا يمكنهم مزامنة الحركات يدويًا لتحقيق المواقع المطلوبة للحمل.

الآليات البسيطة: أنظمة التحكم اليدوية أبسط بشكل عام في التصميم وقد تكون أقل عرضة للفشل المعقدة.

الدقة المحدودة: تقتصر دقة حركات الرافعة على مهارة وتجربتها للمشغل.

2.SEMI-AUTOMATIC التحكم

العملية المساعدة: يستخدم مشغل الرافعة أجهزة تحكم مثل عصا التحكم أو مفاتيح التجديف لقيادة الرافعة ، لكن النظام يتضمن ميزات آلية تساعد في التحكم في السرعة والمزامنة.

السلامة المحسنة: تشمل الأنظمة شبه التلقائية غالبًا ميزات أمان مثل التوقفات التلقائية عند حدود الحمل أو حدود السفر.

تحسين الكفاءة: يمكن لهذه الأنظمة تحسين الكفاءة التشغيلية عن طريق تقليل الحاجة إلى المشغلين ذوي المهارات العالية.

3. التحكم التلقائي بشكل متقطع

وحدة تحكم المنطق القابلة للبرمجة (PLC): تخضع عمليات الرافعة لـ PLC ، والتي يمكن برمجتها لأداء تسلسلات محددة من العمليات تلقائيًا.

التحكم الدقيق: توفر الأنظمة التلقائية بالكامل تحكمًا دقيقًا على حركات الرافعة ، مما يتيح تنفيذ المناورات المعقدة باستمرار.

تقليل الخطأ البشري: أنظمة آلية تقلل من احتمال حدوث خطأ بشري ، وتعزيز السلامة والموثوقية.

العملية عن بُعد: في بعض الحالات ، يمكن تشغيل الرافعات التلقائية بالكامل عن بُعد ، وإزالة المشغل من بيئات محتملة خطرة.

4.Radio التحكم

التشغيل اللاسلكي: يستخدم مشغل الرافعة أجهزة إرسال الراديو للتحكم في الرافعة من مسافة ، والتي يمكن أن تكون مفيدة بشكل خاص في البيئات التي يكون فيها الاتصال البصري مع الرافعة محدودة.

زيادة المرونة: يتيح التحكم في الراديو للمشغلين التحرك بحرية حول منطقة العمل مع الحفاظ على السيطرة على الرافعة.

اعتبارات السلامة: يجب أن تكون الإدارة المناسبة لإدارة الترددات والأمن في مكانها لمنع التداخل أو التشغيل غير المصرح به للرافعة.

5.Computer Control

الأنظمة المتقدمة: قد تستخدم بعض رافعات Gantry أنظمة الكمبيوتر التي تدمج الميزات المتقدمة مثل رؤية الماكينة والذكاء الاصطناعي وتحليل البيانات لتحسين العمليات.

جمع البيانات: يمكن للرافعات التي تسيطر عليها الكمبيوتر جمع البيانات التشغيلية ، والتي يمكن استخدامها لتخطيط الصيانة والتحسين التشغيلي.

خيارات الواجهة: قد يتفاعل المشغلون مع الرافعة من خلال شاشات اللمس أو الواجهات المتقدمة الأخرى ، مما يوفر ملاحظات مفصلة وخيارات التحكم.



12.Sketch









A حاويات رافعة رافعة رافعة الحاوية (RTG)يوفر العديد من المزايا التي تجعلها خيارًا شائعًا لعمليات معالجة الحاويات في الموانئ والمحطات والساحات اللوجستية. فيما يلي المزايا الرئيسية:

1. التنقل والمرونة

الإطارات المطاطية: يسمح استخدام الإطارات المطاطية لـ RTG بالتحرك بحرية حول الفناء دون تقييد المسارات. هذا يجعل من السهل نقل الرافعة بين مداخن الحاويات المختلفة والمناطق.

حركة متعددة الاتجاهات: يمكن أن تتحرك RTGs في اتجاهات مختلفة (إلى الأمام أو للخلف أو القطري أو الجانبي) ، مما يعزز المرونة في المساحات المحصورة أو ساحات الحاويات المعبأة بشكل كثيف.

2. استخدام الفضاء الفعال

قدرة تكديس عالية: يمكن لـ RTGs تكديس الحاويات التي تصل إلى 6 إلى 8 حاويات عالية وعادةً عبر 5 إلى 8 صفوف ، مما يزيد من استخدام المساحة الرأسية والأفقية في ساحة الحاوية.

ممرات ضيقة: بسبب حركاتها الدقيقة وقدرتها على العمل في مساحات ضيقة ، تساعد RTGs في تقليل مساحة الممر بين مداخن الحاويات ، مما يسمح بزيادة كثافة الحاويات وسعة الفناء.

3. العمليات الفعالة من حيث التكلفة

انخفاض التكاليف التشغيلية: RTGs عمومًا أكثر فعالية من حيث التكلفة لتشغيل رافعات Gantry المثبتة على السكك الحديدية (RMGs) لأنها لا تتطلب بنية تحتية ثابتة مثل القضبان.

كفاءة الطاقة (RTGs الكهربائية): RTGs الكهربائية (E-RTGs) تقلل من استهلاك الوقود وتكاليف التشغيل وانبعاثات الكربون مقارنة بـ RTGs التي تعمل بالديزل ، مما يجعلها أكثر ملاءمة للبيئة وفعالية من حيث التكلفة على المدى الطويل.

4. زيادة إنتاجية الفناء

قدرة المناولة العالية: تم تصميم RTGs للتعامل مع كميات كبيرة من الحاويات بسرعة وكفاءة ، مما زاد من إنتاجية الفناء الكلي. قدرتهم على التحرك بين صفوف الحاويات المختلفة دون قيود السكك الحديدية تعزز الإنتاجية.

حركة سريعة وتكديس: إن القدرة على التحرك بسرعة بين مداخن الحاويات ورفع وخفض الحاويات تساعد بكفاءة في تحسين سير العمل وتقليل وقت معالجة الحاويات.

5. القدرة على التكيف

مجموعة متنوعة من أحجام الحاويات: RTGs قادرة على التعامل مع حاويات القدم القياسية 20-

استخدام متعدد الأغراض: بالإضافة إلى معالجة الحاويات ، يمكن تكييف RTGs للاستخدام في عمليات مختلفة مثل التعامل مع المواد السائبة أو البضائع الضخمة ، مما يوفر التنوع التشغيلي.

6. انخفاض متطلبات البنية التحتية

لا حاجة للقضبان الثابتة: على عكس رافعات الرافعات المثبتة على السكك الحديدية ، لا تتطلب RTGs قضبان دائمة للحركة. هذا يقلل من تكاليف التثبيت الأولية ومتطلبات البنية التحتية وتكاليف الصيانة المتعلقة بالقضبان.

تخطيط الفناء المرن: بدون الحاجة إلى المسارات ، توفر RTGs حرية إعادة تكوين تخطيطات ساحة الحاويات ، وتعزيز المرونة التشغيلية وجعلها أسهل في الاندماج في المنشآت الحالية.

7. ميزات السلامة والأتمتة المعززة

التكنولوجيا المضادة للسيرة: تم تجهيز RTGs بأنظمة مضادة للوصول لتثبيت الحمل أثناء عمليات الرفع والتحريك ، مما يقلل من خطر الحوادث وتحسين السلامة التشغيلية.

العملية البعيدة والآلية: يمكن تشغيل RTGs الحديثة عن بُعد أو حتى شبه آلية ، مما يقلل من الحاجة إلى التدخل اليدوي ، وتعزيز السلامة ، وتحسين الدقة التشغيلية.

8. الفوائد البيئية

انبعاثات أقل (RTGs الكهربائية): تنتج RTGs التي تعمل بالكهرباء انبعاثات أقل من نظيراتها التي تعمل بالديزل ، مما يساهم في عمليات الخضرة والامتثال للوائح البيئية.

النماذج الهجينة: تستخدم بعض RTGs التكنولوجيا المختلطة ، حيث تجمع بين الطاقة الكهربائية والديزل ، مما يقلل من استهلاك الوقود والانبعاثات مع توفير المرونة التشغيلية.

9. قابلية التوسع

مناسبة لأحجام الطرفي المختلفة: RTGs مناسبة للمحطات ذات الأحجام المختلفة ، من الساحات المتعددة الوسائط الصغيرة إلى منافذ الحاويات الكبيرة ، حيث من السهل توسيع نطاقها وضبطها وفقًا لحجم الفناء والاحتياجات التشغيلية.

10. نشر سريع وصيانة منخفضة

من السهل النشر: RTGs سريعة نسبيا للتثبيت والإعداد في ساحات الحاويات مقارنة مع الأنواع الأخرى من الرافعات التي تتطلب بنية تحتية دائمة.

صيانة منخفضة: تم تصميم RTGs الحديثة ، وخاصة النماذج الكهربائية أو الهجينة ، مع عدد أقل من الأجزاء المتحركة ومصممة لتقليل الحاجة إلى الصيانة المتكررة ، وتقليل تكاليف التوقف والتشغيل.

باختصار ، ورافعة الرافعة المطاطيةيوفر حلًا مرنًا وفعالًا وفعالًا من حيث التكلفة للتعامل مع الحاويات في بيئات ديناميكية وعالية الكثافة ، مما يجعله أحد الأصول الأساسية في الصناعات اللوجستية والشحن.





A رافعة رافعة رافعة مطاطية (RTG)يستخدم على نطاق واسع في مختلف الصناعات حيث يلزم معالجة الحاويات الفعالة وإدارة المواد. مرونتها وتنقلها وقدرتها على تكديس حاويات تجعلها جزءًا أساسيًا من المعدات في العديد من التطبيقات. فيما يلي المجالات الرئيسية التي يتم فيها تطبيق RTGs:

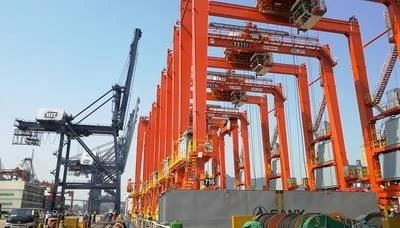

1. محطات الحاويات والموانئ

الاستخدام الأساسي: يتم استخدام RTGs بشكل أساسي في الموانئ البحرية ومحطات الحاويات للتعامل مع الحاويات والمكدس. إنها ضرورية لتحميل الحاويات وتفريغها من السفن ونقلها إلى مناطق التخزين أو الشاحنات لمزيد من النقل.

التراص حاوية: RTGs تتيح تكديس حاويات عالية الكثافة ، وتحسين استخدام مساحة الفناء المتاحة والسماح بتخزين واسترجاع فعالة للحاويات.

2. ساحات متعددة الوسائط

نقل متعدد الوسائط: يتم استخدام RTGs في ساحات متعددة الوسائط لنقل الحاويات بين أنماط النقل المختلفة ، مثل الشاحنات والقطارات والسفن. إن تنقلهم يجعلها مثالية لنقل الحاويات عبر الفناء دون تقييد القضبان.

عمليات السكك الحديدية: يتم استخدام RTGs لرفع الحاويات داخل وعربات السكك الحديدية وخارجها ، مما يسهل النقل متعدد الوسائط ، والذي يتضمن استخدام المركبات السكك الحديدية والطرق لنقل الحاويات عبر مسافات طويلة.

3. مراكز الخدمات اللوجستية والتوزيع

تخزين الحاوية: تستخدم شركات الخدمات اللوجستية RTGs لتكديس الحاويات وتخزينها في مراكز التوزيع الكبيرة ، مما يضمن الاستخدام الفعال للمساحة وسهولة الوصول إلى عمليات التحميل والتفريغ.

معالجة المواد: يتم استخدام RTGs أيضًا للتعامل مع أنواع مختلفة من البضائع والمواد بالإضافة إلى الحاويات ، مما يجعلها متعددة الاستخدامات لأنواع مختلفة من العمليات اللوجستية.

4. مستودعات الحاويات الداخلية (ICDS)

معالجة الحاويات خارج: يتم استخدام RTGs بشكل شائع في مستودعات الحاويات الداخلية (ICDS) الموجودة بعيدًا عن الموانئ البحرية. أنها تسهل التخزين ونقل ومعالجة الحاويات التي تصل من أو موجهة للمنافذ ، مما يوفر حلًا فعالًا من حيث التكلفة لإدارة الحاويات الداخلية.

موانئ إلغاء الاحتقان: تساعد مستودعات الحاويات الداخلية على إلغاء موانئ البحر المزدحمة عن طريق تخزين الحاويات مؤقتًا بعيدًا عن منطقة الميناء ، و RTGs ضرورية في هذه العمليات لإدارة تكديس الحاويات واسترجاعها بكفاءة.

5. مناطق التجارة الحرة والمناطق الاقتصادية الخاصة (SEZs)

التجارة والتصنيع: في مناطق التجارة الحرة و SEZs ، يتم استخدام RTGs للتعامل مع الحاويات المشاركة في أنشطة الاستيراد\/التصدير والتصنيع. غالبًا ما تتطلب هذه المجالات إدارة فعالة لكميات كبيرة من الحاويات ، وتلعب RTGs دورًا مهمًا في تنظيمها ومعالجتها.

العمليات الجمركية: RTGs تساعد في تخزين وحركة الحاويات التي تخضع لعمليات تفتيش جمركية ، وسرعة عملية التفتيش وتحسين الكفاءة التشغيلية الشاملة.

6. مشاريع البناء والبنية التحتية

معالجة المواد الجاهزة: في مشاريع البناء أو البنية التحتية على نطاق واسع ، يتم استخدام RTGs في بعض الأحيان للتعامل مع المواد المسبقة أو المعدات الثقيلة المخزنة في الحاويات. هذا مفيد بشكل خاص في المشاريع التي تتطلب معالجة مواد واسعة في مناطق التخزين المؤقتة.

رفع الحمل الثقيل: يمكن أيضًا تكييف RTGs لرفع معدات البناء الثقيلة والمواد في الأماكن التي تتطلب فيها عمليات تكديس عالية أو رافعة متنقلة.

7. محطات الطاقة والطاقة

التعامل مع المعدات الكبيرة: في الصناعات مثل محطات الطاقة والطاقة ، يمكن استخدام RTGs للتعامل مع المعدات والآلات الضخمة أو الثقيلة التي يتم تسليمها في الحاويات. أنها توفر حلاً مرنًا لرفع العناصر الثقيلة والتحرك ووضعها في مناطق التخزين أو التشغيلية.

8. التعدين والمواد السائبة

نقل الحاويات السائبة: يتم استخدام RTGs في بعض الأحيان في عمليات التعدين للتعامل مع حاويات المواد السائبة. ويشمل ذلك نقل الخام أو المعادن أو المواد الخام التي يتم تخزينها في حاويات كبيرة للنقل إلى مرافق أخرى للمعالجة.

عمليات الفناء الفعالة: إن قدرة الرافعة على التحرك بحرية والتعامل مع حاويات متعددة في وقت واحد تجعلها أصلًا قيمة في عمليات التعدين حيث تحتاج كميات كبيرة من المواد إلى نقلها.

9. أحواض بناء السفن

بناء السفن والصيانة: يتم استخدام RTGs في أحواض بناء السفن للتعامل مع الحاويات والمعدات أثناء بناء السفن وإصلاحها وصيانتها. فهي تساعد في نقل الأجزاء والآلات والمواد الأساسية الأخرى المخزنة في الحاويات.

معالجة البضائع: يتم استخدام RTGs أيضًا في أحواض بناء السفن التي تتعامل مع تحميل البضائع وتفريغها للسفن التي تحمل حاويات أو أنواع أخرى من الشحن.

10. صناعة السيارات

تخزين المركبات والجزء: تستخدم صناعة السيارات RTGs للتعامل مع الحاويات المملوءة بأجزاء المركبات أو حتى المركبات الكاملة. تسهل RTGs تكديس وتنظيم هذه الحاويات في ساحات كبيرة أو مناطق التخزين.

11. الصناعة الثقيلة والتصنيع

التعامل مع المعدات الصناعية: في مصانع التصنيع ، وخاصة تلك التي تتعامل مع المعدات الصناعية الثقيلة ، يتم استخدام RTGs لنقل العناصر الكبيرة المخزنة في الحاويات بين أجزاء مختلفة من المنشأة. إنها مفيدة بشكل خاص في العمليات التي يكون فيها تحسين المساحة وحركته أمرًا بالغ الأهمية.

النقل المادي: يتم استخدام RTGs أيضًا لنقل المواد الخام أو المنتجات النهائية داخل المرافق الصناعية الكبيرة ، مما يحسن كفاءة معالجة المواد.

12. الطلبات العسكرية والدفاعية

التعامل مع البضائع العسكرية: يتم استخدام RTGs في بعض الأحيان في اللوجستيات العسكرية والدفاعية للتعامل مع المعدات العسكرية واللوازم المخزنة في الحاويات. توفر هذه الرافعات القدرة على تعبئة وتنظيم المواد العسكرية بسرعة في المستودعات الميدانية أو القواعد.

الدعم اللوجستي: يمكن نشر RTGs في القواعد العسكرية أو الموانئ للتعامل مع الحاويات العسكرية وتنظيم المعدات للنشر السريع في العمليات.

13. إعادة التدوير وإدارة النفايات

التعامل مع المواد القابلة لإعادة التدوير: يتم استخدام RTGs في مرافق إعادة التدوير حيث يتم التعامل مع كميات كبيرة من المواد القابلة لإعادة التدوير وتخزينها في الحاويات. أنها تتيح حركة فعالة وتكديس هذه الحاويات ، وتحسين استخدام المساحة في ساحات إعادة التدوير.

معالجة حاوية النفايات: في بعض الحالات ، قد يتم استخدام RTGs للتعامل مع الحاويات المستخدمة في إدارة النفايات ، وخاصة في المرافق التي تخزن أو نقل كميات كبيرة من النفايات.

ملخص الطلبات:

الموانئ ومحطات الحاويات

ساحات متعددة الوسائط وعمليات السكك الحديدية

الخدمات اللوجستية والتخزين والتوزيع

مستودعات الحاويات الداخلية (ICDS)

المناطق الاقتصادية الخاصة (SEZs)

مشاريع البناء والبنية التحتية

التعدين والمواد السائبة

أحواض بناء السفن وصناعة السيارات

محطات التصنيع الثقيلة والطاقة

الخدمات اللوجستية العسكرية والدفاعية

إعادة التدوير وإدارة النفايات

توضح هذه التطبيقات المتنوعة براعة وأهمية RTGs في الصناعات حيث تعتبر معالجة الحاويات والتنقل والتكديس ضرورية للكفاءة التشغيلية.





1. التصميم والهندسة

الهندسة التفصيلية: قم بتطوير رسومات ومواصفات هندسية مفصلة ، بما في ذلك الحزمة الرئيسية ، والرافعة ، والعربات ، والعربات النهائية ، والمكونات الأخرى.

المحاكاة والنمذجة: استخدم التصميم بمساعدة الكمبيوتر (CAD) وأدوات المحاكاة لتصميم أداء الرافعة وتحسين تصميمه.

2. اختيار المواد

مواصفات المواد: حدد مواد عالية الجودة تلبي متطلبات القوة والمتانة ومقاومة الحرارة. تشمل المواد الشائعة الصلب عالي القوة والسبائك والطلاء المتخصصين.

المشتريات: مواد المصدر من الموردين المعتمدين ، مما يضمن تلبية معايير الجودة والشهادات اللازمة.

3. تصنيع المكون

قطع وتشكيل: قطع وتشكيل المواد الخام في المكونات المطلوبة ، مثل الحزم والأعمدة والأقواس. قد يتضمن ذلك عمليات مثل قطع البلازما ، وقطع الليزر ، والآلات. ويشمل ذلك اللحام الشعاع الرئيسي ، العربات النهائية ، وغيرها من أجزاء الحمل.

4. التجميع

التجميع الفرعي: تجميع المكونات الفردية ، مثل نظام الرفع ، العربات ، وعربات النهاية ، إلى مجموعات فرعية. يتضمن ذلك تركيب أجزاء معًا وضمان المحاذاة المناسبة. التجميع: الجمع بين التجميعات الفرعية لبناء بنية الرافعة الكاملة. ويشمل ذلك تركيب الرافعة والعربة على الحزمة الرئيسية ، وربط العربات النهائية ، وتثبيت أنظمة التحكم.

5. دمج الأنظمة

الأنظمة الكهربائية: تثبيت المكونات الكهربائية ، بما في ذلك المحركات ولوحات التحكم والأسلاك وأجهزة الاستشعار. تأكد من دمج أنظمة الرافعة الكهربائية واختبارها بشكل صحيح.

أنظمة التحكم: تنفيذ وتكوين أنظمة التحكم ، مثل وحدات التحكم المنطقية القابلة للبرمجة (PLCs) ، والضوابط عن بُعد ، وأجهزة السلامة. تحقق من أن أنظمة التحكم تعمل بشكل صحيح ويتم معايرتها.

6. الاختبار وضمان الجودة

الاختبار قبل التشغيل: إجراء اختبارات ما قبل التشغيل للتحقق من وظائف الرافعة ، بما في ذلك اختبار الحمل ، والاختبار التشغيلي لآليات الرفع والسفر ، وفحص نظام التحكم.

اختبار السلامة: تحقق من أن ميزات السلامة ، مثل مفاتيح الحد ، والإنذارات ، وتوقف الطوارئ ، تعمل بشكل صحيح وتلبية معايير السلامة.

التفتيش: قم بإجراء فحص مفصل لهيكل ومكونات الرافعة لضمان الامتثال لمواصفات التصميم ومعايير الجودة.

7. التعديلات النهائية والمعايرة

النقل الدقيق: قم بإجراء أي تعديلات ضرورية لتحسين أداء الرافعة وضمان التشغيل السلس. قد يشمل ذلك معايرة أجهزة الاستشعار ، وضبط الضوابط ، وضبط نظام الرفع.

الوثائق: إعداد ومراجعة الوثائق ، بما في ذلك أدلة التشغيل ، وأدلة الصيانة ، وتعليمات السلامة.

8. التسليم والتركيب

النقل: قم بترتيب نقل الرافعة إلى موقع التثبيت ، مما يضمن التعامل معه وشحنه بأمان لمنع الضرر.

التثبيت: الإشراف على تثبيت الرافعة في منشأة العميل ، بما في ذلك التجميع والمحاذاة والاتصال بمصادر الطاقة وأنظمة التحكم.

التدريب: توفير التدريب للمشغلين وموظفي الصيانة للتأكد من أنهم على دراية بإجراءات تشغيل وسلامة الرافعة.

9. التكليف والتسليم

التكليف: إجراء اختبارات التكليف النهائية للتحقق من أن الرافعة تعمل بشكل صحيح في ظل الظروف الواقعية وتلبي مواصفات الأداء.

التسليم: تسليم الرافعة رسميًا إلى العميل ، وتوفير جميع الوثائق اللازمة ، بما في ذلك شهادات الامتثال ومعلومات الضمان وجداول الصيانة.







فحص المواد

فحص الجودة: يتم إجراء فحص صارم للجودة على المواد الخام التي تم شراؤها لضمان تلبية متطلبات التصميم والمعايير الوطنية.

تخزين المواد: يتم تخزين المواد المؤهلة وفقًا للتصنيف لمنع التآكل أو الضرر.

قطع وتشكيل

قطع الصلب: استخدم قطع البلازما ، وقطع الليزر أو قطع اللهب وغيرها من التقنيات لقطع الفولاذ وفقًا لحجم رسم التصميم.

تشكيل المعالجة: تشكيل لوحة الصلب من خلال الانحناء ، المتداول ، اللحام وغيرها من العمليات لتصنيع الحزمة الرئيسية ، الشعاع النهائي والأجزاء الهيكلية الأخرى.

اللحام

لحام المكونات: يتم لحام الأجزاء الصلب المقطوعة والمكوّنة في الهياكل الرئيسية مثل الحزمة الرئيسية والحزمة النهائية والعربة. يجب التحكم في عملية اللحام بشكل صارم لضمان القوة الهيكلية وجودة اللحام.

فحص اللحام: استخدم تقنية الاختبار غير المدمرة (مثل الاختبار بالموجات فوق الصوتية ، والاختبار الشعاعي) لتفقد اللحامات لضمان عدم وجود تشققات أو عيوب أخرى.

الآلات

الآلات الدقيقة: يتم تنفيذ الآلات الدقيقة على المكونات الرئيسية للرافعة ، مثل مجموعات العجلات ، ومقاعد تحمل ، والبكرات ، وما إلى ذلك ، لضمان دقتها الأبعاد وجودة السطح.

تجميع الجهاز كله

الجمعية العامة: على أساس ما قبل التجميع ، يتم تنفيذ التجميع الكلي للرافعة ، بما في ذلك التثبيت النهائي للحزمة الرئيسية ، شعاع النهاية ، آلية الرفع ، آلية المشي ، إلخ.

التكليف والاختبار

في ظل الظروف الديناميكية ، يتم اختبار الأداء التشغيلي للرافعة ، بما في ذلك اختبار الرفع والمشي والتوجيه وغيرها من الوظائف. يتم التحقق من الحجم الكلي ل CRANE الجسر المجمعة للتأكد من أن جميع الأبعاد تفي بمتطلبات التصميم.

الرش وعلاج مكافحة التآكل

إزالة صدأ المعالجة السطحية: إزالة الصدأ على سطح الرافعة ، تشمل الطرق الشائعة تنظيف الرمل ، التخليل ، وما إلى ذلك. الرش التمهيدي: رش التمهيدي المضاد للتآكل على السطح المعالج لمنع أكسدة المعادن والتآكل. رش اللون العلوي الرش: قم برش المعطف العلوي وفقًا لمتطلبات العملاء أو معايير الصناعة لمنح الرافعة تأثيرًا وقائيًا وزينًا. علامات: بعد الرش ، حدد معلومات تعريف الرافعة وفقًا للمواصفات ، مثل النموذج ، والحمل المقنن ، إلخ.

المصنع والتركيب

التغليف والنقل

حماية التعبئة والتغليف: قم بتعبئة المكونات الرئيسية للرافعة بشكل حماية لمنع الأضرار أثناء النقل. ترتيب النقل: وفقًا لحجم المعدات وظروف النقل ، حدد طريقة نقل مناسبة لنقل الرافعة إلى موقع العميل.

القبول والتسليم

قبول العملاء

القبول في الموقع: يقوم العميل بإجراء القبول في الموقع للرافعة وفقًا لمتطلبات العقد والمواصفات الفنية للتحقق من أداء وجودة المعدات.

تصحيح المشكلات: إذا تم العثور على أي مشاكل ، فيجب على الشركة المصنعة تصحيحها في الوقت المناسب للتأكد من أن الجهاز يلبي متطلبات العميل بالكامل. تسليم واستخدام التدريب على التشغيل: عادة ما تدرب الشركة المصنعة مشغلي العميل لضمان تمكنهم من تشغيل الرافعة بشكل صحيح وأمان.

الوسم : حاويات رافعة رافعة رافعة حاويات ، حاوية الصين ، مصنعي رافعة رافعة رافعة ، المصنع
