جهاز التحكم عن بعد Gantry Crane



تعمل رافعة رافعة التحكم عن بعد على تحسين السلامة والكفاءة والدقة في عمليات الرفع. إنه مثالي للتعامل مع القوارب ، والرفع الصناعي ، والبناء حيث يحتاج المشغلون إلى المرونة.



النماذج الموصى بها

أ. خفيفة (1-10 طن)

رافعة السلسلة الكهربائية + عن بعد اللاسلكي

الأفضل لـ: قوارب صغيرة وورش عمل

ب. متوسط ​​الخدمة (10-30 طن)

رافعة حبل الأسلاك + عن بُعد الصناعي

الأفضل لـ: المصانع ، مواقع البناء

C. Duty-Duty (30-50+ tons)

عاجر مزدوج + عن بُعد عن بُعد

الأفضل لـ: أحواض بناء السفن ، نباتات الصلب



المزايا على التحكم اليدوي

ميزة	التحكم عن بعد	يدوي (سيطرة القلادة)
سلامة المشغل	✅ مسافة آمنة	❌ بالقرب من كرين
دقة	✅ التعديلات الدقيقة	⚠ سيطرة محدودة
كفاءة	✅ عملية أسرع	⚠ حركة أبطأ
مزامنة متعددة الرافعة	✅ ممكن	❌ غير ممكن



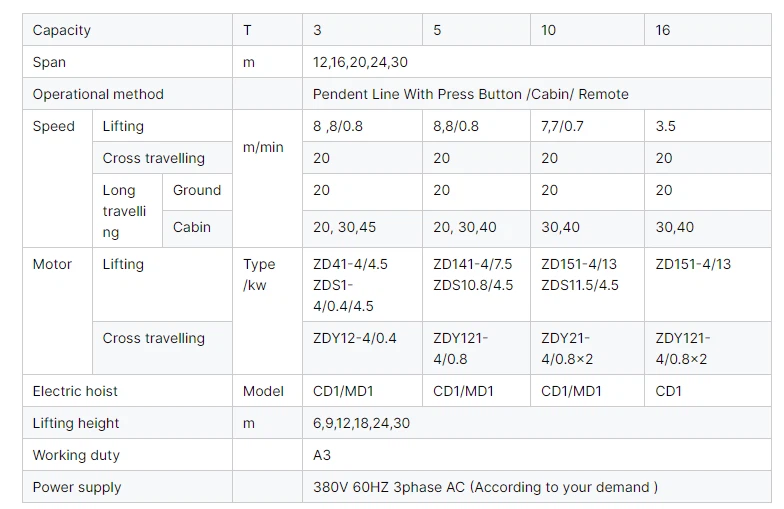

سعة التحميل المقدرة: 5 طن ، 10 طن ، 100 طن ، مخصصة ، 16\/3.2 طن ، 20\/5 طن ، 32\/5 طن ، 50\/10 طن

الأعلى. رفع الارتفاع: 40 متر ، مخصصة

الامتداد: 35 مترًا أو مطالب العملاء

الضمان: 1 سنة

الوزن (كجم): 20000 كجم

المكونات الأساسية: PLC ، المحرك ، المحمل ، علبة التروس ، المحرك ، وعاء الضغط ، والعتاد ، والمضخة

طريقة التحكم: CAB ، جهاز التحكم عن بعد اللاسلكي أو المخصص





تتكون رافعة Gantry Contry عن بعد من أنظمة ميكانيكية وكهربائية ومراقبة تعمل معًا من أجل تشغيل آمن وفعال. فيما يلي انهيار مفصل لمكوناتها:

1. المكونات الهيكلية
أ. العارضة الرئيسية (شعاع الجسر)
الوظيفة: الحزمة الأفقية الحاملة للحمل الأساسي.

الأنواع:

عاجز واحد (للأحمال الأخف ، 1-20 طن).

عزل مزدوج (للخدمة الشاقة ، 20-500+ طن).

المواد: الصلب عالي القوة (Q235B\/Q345B) مع طلاء مقاوم للتآكل.





ب. أرجل الدعم (عربات النهاية)
الوظيفة: الأعمدة الرأسية التي تدعم العارضة.

سمات:

ارتفاع ثابت أو قابل للتعديل.

عجلات (ثابتة أو دوارة) للتنقل.

موجه بالسكك الحديدية أو المطاط للحركة.

C. الإطار الأساسي ونظام المدرج
الوظيفة: يوفر الاستقرار ومسار الحركة.

الأنواع:

القضبان الثابتة (للتركيبات الدائمة).

مسارات بعجلات (ل gantries المحمولة).

2. آلية الرفع
وحدة الرافعة
الأنواع:

رافعة السلسلة الكهربائية (1-10 طن).

رافعة حبل الأسلاك (5-500+ طن).

سمات:

التحكم في السرعة المتغيرة.

حماية الحمل الزائد.

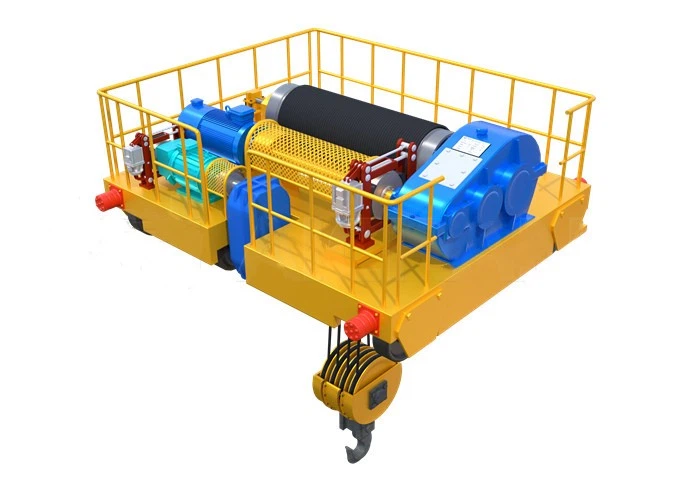

B. الجمعية العربة
الوظيفة: تحرك الرافعة على طول العارضة.

الأنواع:

عربة الدفع اليدوي (الخفيفة-الخدمة).

عربة الآلية (التي تسيطر عليها عن بُعد).

جيم رفع الملحقات
السنانير ، الرافعات ، قضبان الموزعة (لمرفق الحمل الآمن).



3. نظام التحكم عن بعد
A. جهاز الإرسال اللاسلكي (وحدة محمولة باليد)
التردد: 2.4 جيجا هرتز (مكافحة التداخل).

وظائف:

رفع صعودا\/لأسفل.

عربة اليسار\/اليمين.

كرين إلى الأمام\/للخلف.

توقف الطوارئ.

B. لوحة المتلقي والتحكم
مثبتة على الرافعة ، تشير إشارات من جهاز التحكم عن بُعد.

ميزات السلامة:

الكشف عن فقدان الإشارة (الفرع التلقائي).

قطع الحمل الزائد.

مصدر الطاقة
الكهرباء: 220V\/380V ، 3- المرحلة.

تعمل البطارية (للوحدات المحمولة).



4. نظام القيادة والنقل
أ. محركات السفر
الوظيفة: تحرك الرافعة على طول المدرج.

الأنواع:

سرعة واحدة (أساسية).

محرك التردد المتغير (VFD) لبدء\/توقف سلس.

ب. العجلات والمسارات
عجلات مثبتة على السكك الحديدية (للأحمال الثقيلة).

الإطارات المطاطية (لصالح الجانترات المتنقلة).

نظام الكبح
الفرامل الكهرومغناطيسية (قفل تلقائي عندما تخفيضات الطاقة).

الفرامل اليدوية (للنسخ الاحتياطي).



.

5. مكونات السلامة
وظيفة المكون
يمنع مفاتيح الحد الزائد (لأعلى\/لأسفل ، يسار\/يمين).
نظام مضاد للسيرة يقلل من التأرجح.
أجهزة استشعار تجنب الاصطدام للمناطق متعددة الرافعة.
توقف الطوارئ على الفور توقف جميع الحركات.

6. الوظائف الإضافية الاختيارية
السيطرة على المقصورة (بديل عن بُعد).

LED أضواء التحذير وإنذارات.

العلبة المقاومة للحوم الجوية (للاستخدام في الهواء الطلق).

شاشة التحميل (مراقبة الوزن في الوقت الفعلي).

​

A جهاز التحكم عن بعد Gantry Craneيتكاملالقوة الهيكلية ، رفع الدقة ، والتشغيل اللاسلكيمن أجل معالجة المواد الآمنة والفعالة. يسمح تصميمه المعياري بالتخصيص لالبحرية والصناعية والبناءالتطبيقات.

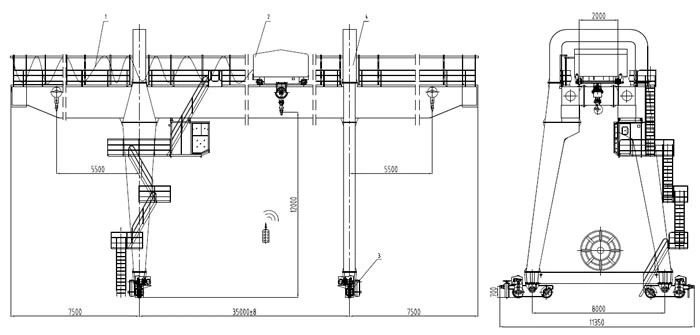

رسم









المزايا الرئيسية:

تعزيز السلامة

يتحكم المشغلون في الرافعة من مسافة آمنة (حتى 100 متر)

يلغي المخاطر من السقوط الأحمال أو نقاط قرصة

وظيفة إيقاف الطوارئ للإغلاق الفوري

تحسين الدقة والتحكم

عملية سرعة متغيرة دقيقة

التكنولوجيا المضادة للسيرة للأحمال المستقرة

تسارع\/تباطؤ سلس عبر محركات أقراص VFD

زيادة الإنتاجية

عملية أسرع من الرافعات التي تسيطر عليها القلادة

يمكن للمشغل الفردي التحكم في وظائف متعددة في وقت واحد

يقلل من متطلبات القوى العاملة

عملية متعددة الاستخدامات

يعمل في المساحات المحصورة حيث لا يمكن تشغيل CAB

مناسبة للبيئات الخطرة (المناطق المتفجرة\/المتربة مع تصنيف مناسب)

يمكن تشغيلها من زوايا المشاهدة المثلى

كفاءة التكلفة

انخفاض تكاليف التثبيت مقارنة بالأنظمة التي تديرها CAB

متطلبات التدريب المخفضة

الحد الأدنى من احتياجات الصيانة



التطبيقات الأولية:

1. التصنيع والتخزين

تركيب الماكينة\/الصيانة

مجموعة المكونات الثقيلة

تحميل\/تفريغ المواد

2. البحرية وبناء السفن

إطلاق القوارب\/الاسترجاع

صيانة المحرك والمحرك

شحن مكون معالجة

3. مواقع البناء

وضع ملموسة سابقة الصب

تثبيت شعاع الصلب

معالجة المواد في المساحات الضيقة

4. الخدمات اللوجستية والنقل

حاوية تحميل\/تفريغ

معالجة البضائع الثقيلة

إدارة المستودعات

5. بيئات متخصصة

المسابك (نماذج مقاومة للحرارة)

النباتات الكيميائية (إصدارات مقاومة للانفجار)

العمليات في الهواء الطلق (أنظمة مقاومة للطقس)

1. التصميم والهندسة

الهندسة التفصيلية: تطوير رسومات هندسية مفصلة ومواصفات ، بما في ذلك الحزمة الرئيسية ، الرافعة ، العربة ، العربات النهائية ، وغيرها من المكونات.

المحاكاة والنمذجة: استخدم التصميم بمساعدة الكمبيوتر (CAD) وأدوات المحاكاة لتصميم أداء الرافعة وتحسين تصميمه.

2. اختيار المواد

مواصفات المواد: حدد مواد عالية الجودة تلبي متطلبات القوة والمتانة ومقاومة الحرارة. تشمل المواد الشائعة الصلب عالي القوة والسبائك والطلاء المتخصصين.

المشتريات: مواد المصدر من الموردين المعتمدين ، مما يضمن تلبية معايير الجودة والشهادات اللازمة.

3. تصنيع المكون

قطع وتشكيل: قطع وتشكيل المواد الخام في المكونات المطلوبة ، مثل الحزم والأعمدة والأقواس. قد يتضمن ذلك عمليات مثل قطع البلازما ، وقطع الليزر ، والآلات. ويشمل ذلك اللحام الشعاع الرئيسي ، العربات النهائية ، وغيرها من أجزاء الحمل.

4. التجميع

التجميع الفرعي: تجميع المكونات الفردية ، مثل نظام الرفع ، العربات ، وعربات النهاية ، إلى مجموعات فرعية. يتضمن ذلك تركيب أجزاء معًا وضمان المحاذاة المناسبة. التجميع: الجمع بين التجميعات الفرعية لبناء بنية الرافعة الكاملة. ويشمل ذلك تركيب الرافعة والعربة على الحزمة الرئيسية ، وربط العربات النهائية ، وتثبيت أنظمة التحكم.

5. دمج الأنظمة

الأنظمة الكهربائية: تثبيت المكونات الكهربائية ، بما في ذلك المحركات ولوحات التحكم والأسلاك وأجهزة الاستشعار. تأكد من دمج أنظمة الرافعة الكهربائية واختبارها بشكل صحيح.

أنظمة التحكم: تنفيذ وتكوين أنظمة التحكم ، مثل وحدات التحكم المنطقية القابلة للبرمجة (PLCs) ، والضوابط عن بُعد ، وأجهزة السلامة. تحقق من أن أنظمة التحكم تعمل بشكل صحيح ويتم معايرتها.

6. الاختبار وضمان الجودة

الاختبار قبل التشغيل: إجراء اختبارات ما قبل التشغيل للتحقق من وظائف الرافعة ، بما في ذلك اختبار الحمل ، والاختبار التشغيلي لآليات الرفع والسفر ، وفحص نظام التحكم.

اختبار السلامة: تحقق من أن ميزات السلامة ، مثل مفاتيح الحد ، والإنذارات ، وتوقف الطوارئ ، تعمل بشكل صحيح وتلبية معايير السلامة.

التفتيش: قم بإجراء فحص مفصل لهيكل ومكونات الرافعة لضمان الامتثال لمواصفات التصميم ومعايير الجودة.

7. التعديلات النهائية والمعايرة

النقل الدقيق: قم بإجراء أي تعديلات ضرورية لتحسين أداء الرافعة وضمان التشغيل السلس. قد يشمل ذلك معايرة أجهزة الاستشعار ، وضبط الضوابط ، وضبط نظام الرفع.

الوثائق: إعداد ومراجعة الوثائق ، بما في ذلك أدلة التشغيل ، وأدلة الصيانة ، وتعليمات السلامة.

8. التسليم والتركيب

النقل: قم بترتيب نقل الرافعة إلى موقع التثبيت ، مما يضمن التعامل معه وشحنه بأمان لمنع الضرر.

التثبيت: الإشراف على تثبيت الرافعة في منشأة العميل ، بما في ذلك التجميع والمحاذاة والاتصال بمصادر الطاقة وأنظمة التحكم.

التدريب: توفير التدريب للمشغلين وموظفي الصيانة للتأكد من أنهم على دراية بإجراءات تشغيل وسلامة الرافعة.

9. التكليف والتسليم

التكليف: إجراء اختبارات التكليف النهائية للتحقق من أن الرافعة تعمل بشكل صحيح في ظل الظروف الواقعية وتلبي مواصفات الأداء.

التسليم: تسليم الرافعة رسميًا إلى العميل ، وتوفير جميع الوثائق اللازمة ، بما في ذلك شهادات الامتثال ومعلومات الضمان وجداول الصيانة.







فحص المواد

فحص الجودة: يتم إجراء فحص جودة صارم على المواد الخام التي تم شراؤها لضمان تلبية متطلبات التصميم والمعايير الوطنية.

تخزين المواد: يتم تخزين المواد المؤهلة وفقًا للتصنيف لمنع التآكل أو الضرر.

قطع وتشكيل

قطع الصلب: استخدم قطع البلازما ، وقطع الليزر أو قطع اللهب وغيرها من التقنيات لقطع الفولاذ وفقًا لحجم رسم التصميم.

تشكيل المعالجة: تشكيل لوحة الصلب من خلال الانحناء ، المتداول ، اللحام وغيرها من العمليات لتصنيع الحزمة الرئيسية ، الشعاع النهائي والأجزاء الهيكلية الأخرى.

اللحام

لحام المكونات: يتم لحام الأجزاء الصلب المقطوعة والمكوّنة في الهياكل الرئيسية مثل الحزمة الرئيسية والحزمة النهائية والعربة. يجب التحكم في عملية اللحام بشكل صارم لضمان القوة الهيكلية وجودة اللحام.

فحص اللحام: استخدم تقنية الاختبار غير المدمرة (مثل الاختبار بالموجات فوق الصوتية ، والاختبار الشعاعي) لتفقد اللحامات لضمان عدم وجود تشققات أو عيوب أخرى.

الآلات

الآلات الدقيقة: يتم تنفيذ الآلات الدقيقة على المكونات الرئيسية للرافعة ، مثل مجموعات العجلات ، ومقاعد تحمل ، والبكرات ، وما إلى ذلك ، لضمان دقتها الأبعاد وجودة السطح.

تجميع الجهاز كله

الجمعية العامة: على أساس ما قبل التجميع ، يتم تنفيذ التجميع الكلي للرافعة ، بما في ذلك التثبيت النهائي للحزمة الرئيسية ، شعاع النهاية ، آلية الرفع ، آلية المشي ، إلخ.

التكليف والاختبار

في ظل الظروف الديناميكية ، يتم اختبار الأداء التشغيلي للرافعة ، بما في ذلك اختبار الرفع والمشي والتوجيه وغيرها من الوظائف. يتم التحقق من الحجم الكلي ل CRANE الجسر المجمعة للتأكد من أن جميع الأبعاد تفي بمتطلبات التصميم.

الرش وعلاج مكافحة التآكل

إزالة صدأ المعالجة السطحية: إزالة الصدأ على سطح الرافعة ، تشمل الطرق الشائعة تنظيف الرمل ، التخليل ، وما إلى ذلك. الرش التمهيدي: رش التمهيدي المضاد للتآكل على السطح المعالج لمنع أكسدة المعادن والتآكل. رش اللون العلوي الرش: قم برش المعطف العلوي وفقًا لمتطلبات العملاء أو معايير الصناعة لمنح الرافعة تأثيرًا وقائيًا وزينًا. علامات: بعد الرش ، حدد معلومات تعريف الرافعة وفقًا للمواصفات ، مثل النموذج ، والحمل المقنن ، إلخ.

المصنع والتركيب

التغليف والنقل

حماية التعبئة والتغليف: قم بتعبئة المكونات الرئيسية للرافعة بشكل حماية لمنع الأضرار أثناء النقل. ترتيب النقل: وفقًا لحجم المعدات وظروف النقل ، حدد طريقة نقل مناسبة لنقل الرافعة إلى موقع العميل.

القبول والتسليم

قبول العملاء

القبول في الموقع: يقوم العميل بإجراء القبول في الموقع للرافعة وفقًا لمتطلبات العقد والمواصفات الفنية للتحقق من أداء وجودة المعدات.

تصحيح المشكلات: إذا تم العثور على أي مشاكل ، فيجب على الشركة المصنعة تصحيحها في الوقت المناسب للتأكد من أن الجهاز يلبي متطلبات العميل بالكامل. تسليم واستخدام التدريب على التشغيل: عادة ما تدرب الشركة المصنعة مشغلي العميل لضمان تمكنهم من تشغيل الرافعة بشكل صحيح وأمان.
