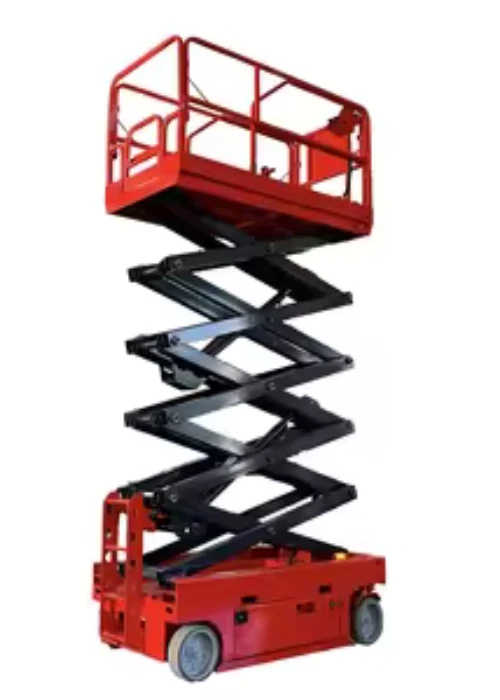

منصة رفع مقصية هيدروليكية بطول 16 مترًا



يعتبر المصعد بهذا الارتفاع قطعة كبيرة من المعدات الصناعية، ويتطلب تصميمًا قويًا لتحقيق الاستقرار والسلامة.

1. النظام الهيكلي

وهذا يشكل العمود الفقري للمصعد.

سطح المنصة:سطح العمل. بالنسبة للمصعد الذي يبلغ ارتفاعه 16 مترًا، يكون عادةً عبارة عن سطح كبير من الصلب على شكل ماسة -مع حواف جانبية عالية وبوابة مفصلية. قد يتضمن امتدادات مطوية-لأسفل لزيادة مساحة العمل.

الأذرع المقصية (آليات الرفع):مجموعات متعددة من الأذرع الفولاذية المتقاطعة-والشديدة-الشد. سيكون هناك مصعد بطول 16 مترًامراحل متعددة(على سبيل المثال، 3 أو 4 مجموعات من الأذرع) لتحقيق الارتفاع. تحتوي النقاط المحورية (الرؤوس) على-دبابيس وبطانات شديدة التحمل.

الإطار الأساسي (الهيكل):إطار فولاذي ملحوم وصلب يدعم جميع المكونات الأخرى. يضم وحدة الطاقة الهيدروليكية والمحركات وغالبًا البطاريات. يجب أن تكون مستقرة بشكل استثنائي.

الدرابزين وألواح القدم:حواجز حماية محيطية كاملة على المنصة (غالبًا مع حواجز وألواح متوسطة-) لمنع السقوط، متوافقة مع معايير OSHA/EN.

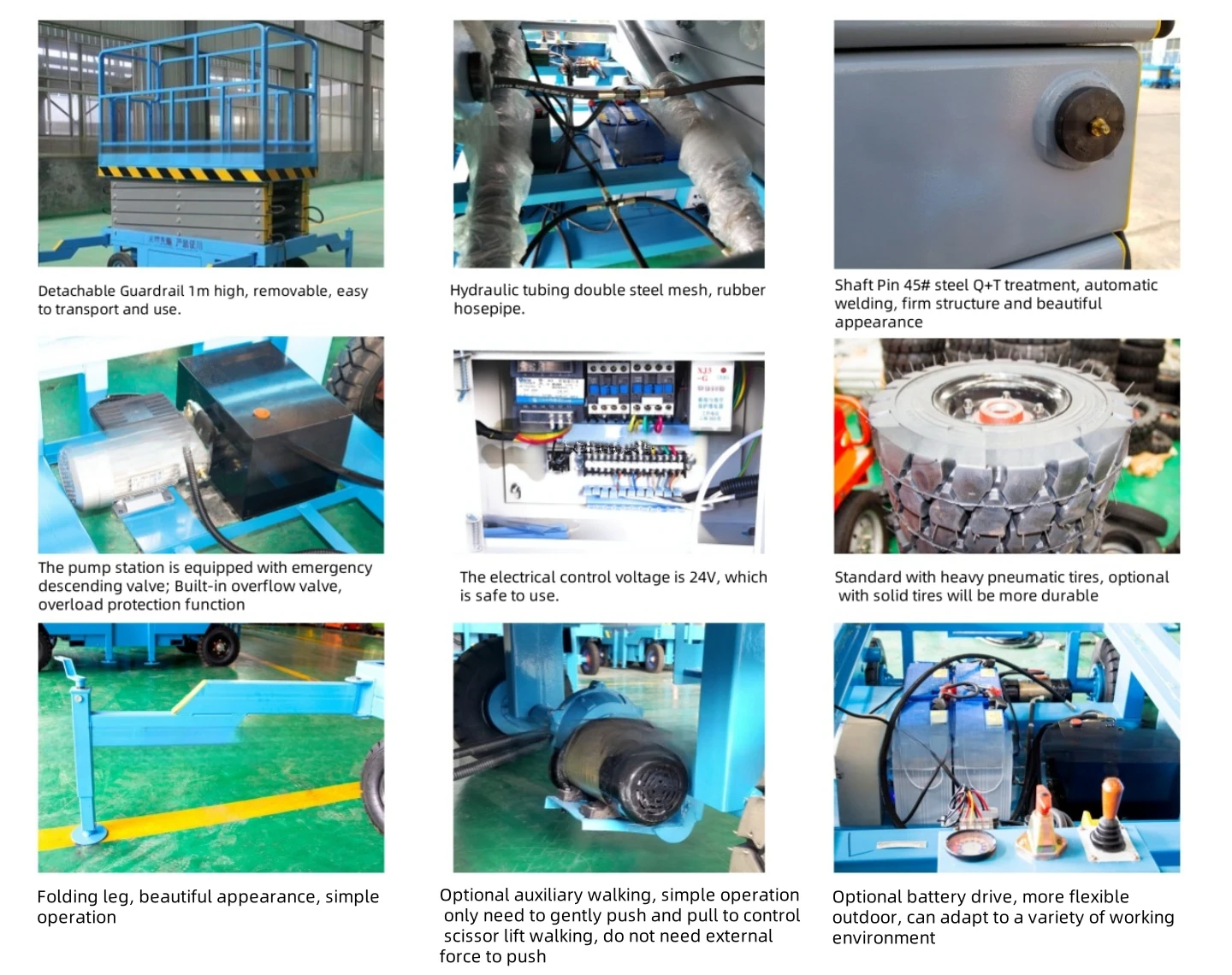

2. نظام الرفع والطاقة

المكونات التي تولد وتنقل قوة الرفع.

الاسطوانة (الأسطوانات) الهيدروليكية:واحدة أو أكثر من الأسطوانات الفولاذية الكبيرة،-المفردة أو المزدوجة. على المصعد الطويل، يمكن تركيب الأسطوانة أفقيًا، مع الضغط على أذرع المقص من خلال وصلة ميكانيكية أو مباشرة.

وحدة الطاقة الهيدروليكية (HPU):يتكون من:

محرك كهربائي:يعمل على تشغيل المضخة الهيدروليكية (غالبًا 24 فولت أو 48 فولت أو 480 فولت تيار متردد حسب مصدر الطاقة).

مضخة هيدروليكية:يخلق ضغط السوائل.

خزان السوائل:يحمل الزيت الهيدروليكي.

صمامات التحكم:والأكثر أهمية هوصمام التخفيض(صمام عدم الرجوع -يتم تشغيله بواسطة موازنة أو طيار). فهو يمنع الهبوط حتى يطلبه المشغل، مما يضمن خفضًا آمنًا ومتحكمًا فيه حتى في حالة انفجار الخرطوم.

الخراطيم والتجهيزات:-خطوط هيدروليكية عالية الضغط تربط وحدة HPU بالأسطوانة (الأسطوانات).

3. التحكم والنظام الكهربائي

المركز العصبي للتشغيل والسلامة.

صندوق التحكم/العلبة:يحتوي على مكونات كهربائية مثل الموصلات وأجهزة التحكم وقواطع الدائرة.

محطات التحكم:

ضوابط المنصة:قلادة أو لوحة بها أزرار لأعلى/لأسفل، وإيقاف الطوارئ، وغالبًا ما تكون أدوات التحكم في القيادة (إذا كانت متنقلة). يسمح للمشغل بالتحكم في المصعد من المنصة.

الضوابط الأرضية:لوحة آمنة -يتم تشغيلها بواسطة مفتاح في القاعدة لرفع النظام الأساسي في حالات الطوارئ أو للإعداد الأولي. يمنع الاستخدام غير المصرح به.

حزمة البطارية والشاحن:بالنسبة للمصاعد الكهربائية المتنقلة، يوفر مخزون كبير من البطاريات الصناعية ذات الدورات العميقة (على سبيل المثال، 4 × 12 فولت) الطاقة. تم تضمين-شاحن مدمج.

أجهزة الاستشعار والمفاتيح:تعد المفاتيح الحدية (العلوية والسفلى) لإيقاف السير تلقائيًا، وأجهزة استشعار الإمالة لمنع التشغيل على المنحدرات غير الآمنة، وحصائر ضغط المنصة من خيارات الأمان الشائعة.

4. نظام التنقل والاستقرار

نظام القيادة (إذا كان محمولاً):

محرك الأقراص والعجلات:عادةً ما تكون هناك عجلتان مزودتان بالطاقة ومُقادتان، وغالبًا ما تكون كل عجلة مزودة بمحركات منفصلة للمناورة.

توجيه:يمكن أن يكون هناك-توجيه للعجلة الأمامية، أو توجيه للعجلة الخلفية-، أو "الزحف" المنسق عبر نظام التحكم.

نظام الجر/الفرامل:تعمل الفرامل الأوتوماتيكية عند تحرير نظام التحكم في القيادة.

الركائز/المثبتات: أمر بالغ الأهمية لرفع 16 م.أرجل قابلة للتمديد (يدوية أو هيدروليكية) مع منصات كبيرة تمتد إلى الخارج من الإطار الأساسي لإنشاء مساحة أكبر وأكثر استقرارًا قبل الرفع.يعد التشغيل على ارتفاع كامل بدون ركائز مناسبة أمرًا خطيرًا للغاية.

5. نظام السلامة (الزائدة عن الحاجة والحرجة)

أقفال الأمان الميكانيكية (جهاز التثبيت الثانوي): وأهم ميزة السلامة.هذه عبارة عن قضبان أو خطافات فولاذية مادية تدخل تلقائيًا في أذرع المقص على فترات منتظمة. إنها تمنع الانهيار الكارثي في ​​حالة فشل النظام الهيدروليكي. يتم فك الارتباط بشكل تسلسلي أثناء عملية خفض متحكم فيها.

نظام الهبوط في حالات الطوارئ:مضخة يدوية أو نظام احتياطي للبطارية-لخفض النظام الأساسي في حالة انقطاع التيار الكهربائي الرئيسي.

حماية الحفر:أغطية أو ألواح تمنع أقدام الركيزة من الغرق في الأسطح الناعمة مثل الأسفلت.

الإنذارات المسموعة/المرئية:منارة وجرس دواران يتم تنشيطهما أثناء حركة الرفع لتنبيه الأشخاص القريبين.

أزرار التوقف في حالات الطوارئ:تقع في كل من المنصة وعناصر التحكم الأرضية.



الأداء والمواصفات الأساسية

ارتفاع العمل:حوالي 16-17 مترًا (52.5 - 56 قدم) مما يسمح بالوصول إلى الأسقف العالية والعناصر الهيكلية والواجهات متعددة الطوابق.

ارتفاع المنصة:الحد الأقصى للارتفاع الذي تصل إليه أرضية المنصة.

قدرة الرفع:تتراوح عادة من300 كجم إلى 500 كجم (660 رطلاً إلى 1100 رطل)، مما يسمح لعمال متعددين بالأدوات والمواد.

حجم المنصة:سطح واسع، غالبًا حوالي 2.5 م × 0.8 م (8.2 قدم × 2.6 قدم) أو أكبر، مما يوفر مساحة عمل مستقرة.

نظام القيادة:خيارات الديزل/الهجينة الكهربائية أو الوعرة-. الموديلات الكهربائية مخصصة للأسطح الداخلية/الملساء (منعدمة الانبعاثات، هادئة). الديزل مخصص للمواقع الخارجية غير المستوية.

ارتفاع محفوظ:صغير الحجم، عادة ما يكون أقل من 2 متر (6.5 قدم)، لسهولة النقل عبر المداخل القياسية.

سرعة السفر:عادةً 3-5 كم/ساعة (2-3 ميل في الساعة) لإعادة التموضع بكفاءة.

ميزات السلامة (الحرجة)

إنذار الميل/الانحدار:يحذر المشغلين في حالة استخدامه على المنحدرات المفرطة.

حماية الحفر:تعمل الواقيات الموجودة على أذرع المقص على منع الفشل الكارثي في ​​حالة سقوط عجلة في حفرة.

عناصر التحكم في الوظائف المزدوجة-:أدوات التحكم الأرضية وأدوات التحكم في المنصة باستخدام المفاتيح الرئيسية. تتجاوز أدوات التحكم في المنصة أدوات التحكم الأرضية من أجل السلامة.

نظام الهبوط في حالات الطوارئ:خفض هيدروليكي يدوي في حالة انقطاع التيار الكهربائي.

الدرابزين وألواح القدم:منصة مغلقة بالكامل مع حاجز وسطي ولوح عند الأصابع لمنع السقوط وسقوط الأدوات.

فرامل السلامة:نظام فرملة أوتوماتيكي عند فصل القيادة أو على منحدر.

جهاز استشعار الزائد:يمنع التشغيل في حالة التحميل الزائد على المنصة.

الميزات التشغيلية والتصميمية

إطارات بدون علامات-:للاستخدام الداخلي لحماية أسطح الأرضيات.

باقة الأراضي الوعرة (اختيارية):إطارات هوائية أكبر حجمًا، ومحرك دفع رباعي، وخلوص أرضي أعلى للمواقع الخارجية.

القيادة النسبية والتوجيه:يوفر تحكمًا سلسًا ودقيقًا لتحديد المواقع.

منصة التسوية الذاتية-:يضمن بقاء المنصة مستوية تلقائيًا طوال دورة الرفع.

سطح ممتد/طويل (اختياري):منصة يمكن أن تمتد إلى الخارج للتغلب على العقبات.

طاقة البطارية:بالنسبة للطرز الكهربائية،-بطارية طويلة الأمد مزودة بمؤشر. في كثير من الأحيان أنظمة 24 فولت أو 48 فولت.







المزايا الأساسية لهذه التطبيقات:

منصة كبيرة ومستقرة:يسمح بتعدد العمال (2-4) بالأدوات والمواد.

الوصول العمودي:مثالي للمباني-المتعددة الطوابق والمستودعات العالية والمباني الكبيرة.

القدرة الثقيلة:عادة 500 كجم (1100 رطل) أو أكثر، مناسبة للأحمال الثقيلة.

الاستخدام الداخلي/الخارجي:غالبًا ما تتمتع بإمكانيات التضاريس الوعرة-(الحماية من الحفر، والإطارات الأكبر حجمًا) لمواقع البناء.

---

التطبيقات الرئيسية حسب الصناعة

1. التشييد وصيانة المباني

أعمال الواجهة الخارجية:تركيب النوافذ والكسوة والعزل والختم على المباني حتى ارتفاع 4-5 طوابق.

الهيكل الصلب والخرسانة:اللحام والربط والشدات والفحص على الأطر.

الوصول إلى السقف وأعمال الحواجز:الوصول الآمن إلى حواف السقف للتركيب والإصلاح والصيانة.

تركيب اللافتات والإضاءة:تركيب لافتات خارجية كبيرة، ولوحات إعلانية، وإضاءة عالية-.

تشطيب البناء الجديد:الطلاء والتزجيج والتركيبات النهائية في المستويات العليا من الهياكل متوسطة الارتفاع-.

2. الصناعية والمستودعات

صيانة هاي باي:استبدال تركيبات الإضاءة وتنظيف المناور وخدمة رؤوس الرشاشات والعمل على مجاري التدفئة والتهوية وتكييف الهواء في المستودعات التي يزيد ارتفاع أسقفها عن 40 قدمًا.

تركيب وإصلاح رف التخزين:تركيب وضبط وإصلاح أعلى مستويات أرفف البليت بأمان.

إدارة المخزون والتفتيش:الوصول إلى الرفوف العلوية لفحص المخزون في مرافق التخزين العالية جدًا.

صيانة المصانع والمصنع:خدمة الرافعات العلوية وأنظمة النقل والأنابيب والآلات الكبيرة.

3. إدارة المرافق والمرافق

صيانة المطار والملعب:تغيير المصابيح في الأضواء الميدانية، وتنظيف زجاج المظلة، وخدمة لوحات النتائج، وصيانة معدات منصة الامتياز.

مراكز التسوق والأتريوم:تزيين وتنظيف وصيانة الإضاءة والديكورات في المساحات الداخلية الواسعة.

تركيب وإصلاح المرافق:العمل على خطوط الكهرباء العلوية (مع التدريب/العزل المناسب)، والبنية التحتية للاتصالات، وإضاءة المحطة.

4. الخدمات اللوجستية والشحن

عمليات الموانئ وأحواض بناء السفن:فحص الحاويات،-والصيانة على جانب السفينة، وأعمال عنبر الشحن.

صيانة محطة الشحن:خدمة أدوات تسوية الرصيف وأنظمة الأبواب والواجهات الخارجية للمبنى.

5. اللافتات والاتصالات

صيانة برج الخلية والهوائي:مثالي للعمل في الأقسام السفلية إلى الوسطى-من الأبراج أو لتركيبات الهوائي على الأسطح.

معدات البث والأقمار الصناعية:تركيب وصيانة الأطباق ومعدات النقل على أسطح المباني.





بالطبع. تعد منصة الرفع المقصية الهيدروليكية التي يبلغ طولها 16 مترًا (52.5 قدمًا تقريبًا) نموذجًا شائعًا ومتعدد الاستخدامات للتطبيقات الصناعية والإنشائية. فيما يلي مزاياها الرئيسية، مقسمة حسب الفئة:

1. الوصول والقدرة

ارتفاع العمل الكبير:يوفر المصعد الذي يبلغ ارتفاعه 16 مترًا أارتفاع المنصة ~ 16 م، السماح لارتفاع العمل ~ 18-20 معند تضمين مدى وصول الشخص.** يعد هذا مثاليًا لمهام مثل إضاءة المستودعات، وتركيب الفولاذ، وتركيب السقف، وصيانة المباني الخارجية في الهياكل-المتعددة الطوابق.

قدرة تحميل عالية:يتم تصنيف هذه المصاعد عادةً لـ500-1000 رطل (230-450 كجم) أو أكثر، مما يسمح لهم بحمل العديد من العمال والأدوات والمواد (على سبيل المثال، حزم القنوات والألواح ووحدات التدفئة والتهوية وتكييف الهواء) بأمان وكفاءة.

2. الاستقرار والسلامة

الاستقرار متفوقة:توفر القاعدة العريضة والثقيلة وآلية المقص منصة مستقرة بشكل استثنائي، خاصة عند الارتفاع الكامل مقارنة ببعض أذرع التطويل المفصلية أو التلسكوبية. وهذا يقلل من التأثير، وهو أمر بالغ الأهمية للعمل الدقيق.

منطقة منصة كبيرة:يوفر منصة عمل فسيحة ومغلقة مع واقيات لأصابع القدم- وقضبان وسطية، مما يمنح العمال "ورشة عمل آمنة في السماء". وهذا يقلل من خطر السقوط ويسمح بوضع الأدوات بشكل منظم.

فشل-المكونات الهيدروليكية الآمنة:يستخدم النظام عادة الجاذبية للخفض، مع تثبيت الصمامات لمنع السقوط الكارثي في ​​حالة فشل الخرطوم. معظمها لديها أنظمة خفض الطوارئ.

الامتثال للمعايير:عند صيانتها واستخدامها بشكل صحيح، فإنها تلبي معايير السلامة المهنية الصارمة (مثل OSHA، CE).

3. الكفاءة والإنتاجية

عمودي-حركة الارتفاع فقط:بالنسبة للمهام التي تقع مباشرة فوق الموقع الأساسي، لا يتم إضاعة الوقت في مناورة ذراع الرافعة. فهو يوفر الوصول الأسرع والأكثر مباشرة إلى منطقة العمل العلوية.

عناصر تحكم يدوية مزدوجة-:يتطلب التشغيل المتعمد من المنصة، مما يعزز السلامة والتحكم أثناء تحديد المواقع.

تحكم سلس ودقيق:تسمح الأنظمة الهيدروليكية بحركات دقيقة يمكن التحكم فيها من أجل أعمال المحاذاة والتركيب الدقيقة.

تقليل وقت الإعداد:لا توجد حاجة إلى أذرع امتداد لمعظم الموديلات على الأسطح الثابتة والمستوية، مما يسمح بالنقل والإعداد السريع.

4. تعدد الاستخدامات والوصول إلى الموقع

الاستخدام الداخلي/الخارجي:تتوفر العديد من الموديلات مقاس 16 مترًامتغيرات التضاريس -الوعرةمع إطارات هوائية كبيرة ومحرك دفع رباعي للأماكن الخارجية أو مواقع العمل غير المستوية أوالنماذج الكهربائيةللاستخدام الداخلي الهادئ والخالي من الانبعاثات-.

قدرة ممتازة على المناورة:يتيح لهم الهيكل المدمج وتوجيه السلطعون أو نصف قطر الدوران الضيق في كثير من الأحيان التنقل عبر المداخل القياسية وحول رفوف المستودعات وفي المناطق الصناعية المزدحمة.

خيارات الطاقة المتعددة:يمكن تشغيلها بالديزل أو الكهرباء/البطارية أو الأنظمة الهجينة، مما يجعلها مناسبة لبيئات مختلفة بدءًا من المرافق الداخلية الحساسة وحتى مواقع البناء البعيدة.

5. التكلفة-الفعالية

انخفاض التكلفة الأولية:بشكل عام، تكون تكلفة شراء/استئجار الرافعة المقصية أقل من تكلفة الرافعة المفصلية أو التلسكوبية ذات الارتفاع المماثل.

تقليل تعقيد التدريب:غالبًا ما تعتبر أسهل في التشغيل من الرافعات المعقدة، على الرغم من أن التدريب الرسمي لا يزال إلزاميًا.

وقت تشغيل ومتانة عالية:تتميز آلية المقص الهيدروليكي بالبساطة والقوة من الناحية الميكانيكية، مما يؤدي إلى الموثوقية وسهولة الصيانة.















عملية الإنتاج أمنصة رفع مقصية هيدروليكية 15 طنيتضمن عدة مراحل رئيسية، بدءًا من التصميم واختيار المواد وحتى التجميع والاختبار. وفيما يلي تفصيل تفصيلي لعملية التصنيع:

---

1. التصميم والهندسة

التصور: تحديد المواصفات (سعة الحمولة، ارتفاع الرفع، حجم المنصة، مصدر الطاقة، إلخ).

نمذجة CAD: استخدم برامج التصميم ثلاثي الأبعاد (SolidWorks، AutoCAD) لإنشاء مخططات تفصيلية.

التحليل الهيكلي: تحليل العناصر المحدودة (FEA) لضمان القوة والثبات تحت الحمل.

تصميم النظام الهيدروليكي: حساب حجم الاسطوانة، سعة المضخة، ومتطلبات الصمام.

---

2. شراء المواد

اختيار الصلب: فولاذ عالي الجودة - (Q235B/Q345B) لأذرع المقص والمنصة والقاعدة.

المكونات الهيدروليكية: المضخات والأسطوانات والخراطيم والصمامات من الموردين المعتمدين.

المكونات الكهربائية: المحركات ولوحات التحكم وأجهزة الاستشعار والأسلاك.

مواد أخرى: عجلات من مادة البولي يوريثين أو المطاط، وقضبان أمان، وأسطح مانعة للانزلاق-.

---

3. القطع والتصنيع

القطع بالليزر/البلازما: القطع الدقيق للألواح الفولاذية لأذرع المقص والمنصة والقاعدة.

الانحناء واللحام:

يتم ثني أذرع المقص ولحامها في روابط على شكل X-.

يتم لحام إطارات المنصة والقاعدة لضمان السلامة الهيكلية.

المعالجة السطحية:

السفع الرملي لإزالة الصدأ والشوائب.

طلاء التمهيدي والطلاء (طلاء مسحوق لقوة التحمل).

---

4. تجميع النظام الهيدروليكي

تركيب الاسطوانة: قم بتركيب الأسطوانات الهيدروليكية على آلية المقص.

إعداد المضخة والمحرك: تركيب المضخة الهيدروليكية ووحدة الطاقة الكهربائية/الديزل والخراطيم.

تكامل الصمامات والتحكم: تركيب صمامات التحكم، وصمامات تخفيف الضغط، والمشعبات.

---

5. تركيب أنظمة الكهرباء والتحكم

الأسلاك: توصيل المحركات، ومفاتيح الحد، وأزرار التوقف في حالات الطوارئ.

لوحة التحكم: قم بتثبيت زر الضغط- أو أجهزة التحكم عن بعد للرفع/الخفض.

أجهزة السلامة: إضافة أجهزة استشعار للحمل الزائد، وأجهزة إنذار للإمالة، وصمامات نزول الطوارئ.

---

6. التجميع الميكانيكي

تجميع آلية المقص: قم بتوصيل أذرع المقص بالمسامير والمحامل المحورية.

تركيب المنصة: قم بتأمين المنصة إلى أعلى هيكل المقص.

الركائز/المثبتات: قم بإرفاقه إذا لزم الأمر لمزيد من الاستقرار.

---

7. الاختبار ومراقبة الجودة

اختبار الحمل: التحقق من سعة 15 طنًا مع الأوزان الإضافية (اختبار الحمل الزائد بنسبة 125%).

اختبار الضغط الهيدروليكي: التحقق من وجود تسربات واستقرار النظام.

اختبار الدورة: الرفع/الخفض المتكرر لضمان التشغيل السلس.

فحوصات السلامة: التحقق من التوقف في حالات الطوارئ، وأجهزة استشعار الإمالة، ووظيفة الانخفاض اليدوي.

---

8. التشطيب والتغليف

لمسة الطلاء النهائية-لأعلى: ضمان مقاومة التآكل.

وضع العلامات والعلامات التجارية: أضف ملصقات السلامة ولوحات السعة والشعارات.

التعبئة والتغليف: حماية بغلاف بلاستيكي أو صناديق خشبية للشحن.

---

9. التصديق والتوثيق

امتثال: ضمان الالتزام بمعايير ANSI أو OSHA أو CE.

أدلة المستخدم: توفير أدلة التشغيل والصيانة.

الضمان والدعم: وضع اللمسات النهائية على-شروط خدمة ما بعد البيع.
