المعادن وكران المعادن



تعد المعادن والرافعة المعدنية نوعًا متخصصًا من الرافعة العلوية المصممة للتعامل مع المواد في الصناعات المشاركة في إنتاج ومعالجة وتصنيع المعادن والمنتجات المعدنية. تم تصميم هذه الرافعات لتحمل الظروف القاسية عادة في بيئات تشغيل المعادن ، مثل درجات الحرارة العالية والأحمال الثقيلة والعمليات عالية التأثير.

الميزات الرئيسية:
سعة الحمل الثقيلة: هذه الرافعات قادرة على رفع المنتجات المعدنية الثقيلة مثل لوحات الصلب والبليهات والسبائك ، والتي تتطلب قوة عالية الحمل.
مقاومة ارتفاع درجة الحرارة: يمكن أن تعمل العديد من الرافعات المستخدمة في المعادن في البيئات ذات درجات حرارة قصوى ، وغالبًا ما تصل إلى 1000 درجة أو أكثر ، اعتمادًا على المواد المحددة التي يتم التعامل معها.
المتانة والقوة: تم تصميمها لتحمل الاستخدام المستمر في بيئة عالية الضغط ، وهي مصممة بمواد وعرة وآليات السلامة التي تضمن التشغيل المستقر.
التحكم الدقيق: تم تجهيز الرافعات المعدنية مع أنظمة تحكم متقدمة ، مثل الضوابط عن بُعد ، ومفاتيح الحد ، وأجهزة استشعار السلامة ، مما يتيح الحركة الدقيقة والتعامل مع المنتجات المعدنية.
ميزات السلامة: غالبًا ما تتضمن هذه الرافعات ميزات مثل أنظمة مكافحة الالتزامات ، وحماية الحمل الزائد ، وأزرار التوقف في حالات الطوارئ ، لضمان سلامة كل من المشغلين والمعدات.
تصميمات مخصصة: بناءً على الاحتياجات المحددة للمصنع ، يمكن تخصيص هذه الرافعات لمختلف المهام ، سواء لرفع ملفات فولاذية كبيرة أو مساعدة في حركة الحاويات المعدنية المنصهرة.



الأعلى. ارتفاع ارتفاع: 25 مترًا ، 15 مترًا ، 20 مترًا

ضمان المكونات الأساسية: 1 سنة

الضمان: 1 سنة

الوزن (كجم): 45000 كجم

لحظة رفع التصنيف: 3200kn

الأعلى. حمل الرفع: 320ton

Span: 22m -31. 5 م

الواجب: A7 ~ A8

فئة الحماية: IP55

PLC: الدعم

مصدر الطاقة: 380 ~ 480V 50Hz



1.Main Beam

إن الحزمة الرئيسية للرافعة ، وخاصة في سياق المعادن والمعادن ، هي مكون هيكلي حاسم يدعم حمولة آلية رفع الرافعة. في تصميم الرافعة ، يشار عادةً إلى الحزمة الرئيسية باسم العارضة أو العارضة الرئيسية ، والتي تعمل كجزء أساسي من الحمل من الرافعة.

الميزات الرئيسية للحزمة الرئيسية (العارضة) في الرافعات:
المواد: عادة ما يتم تصنيع الحزمة الرئيسية من مواد عالية القوة مثل:
الصلب (شائع الاستخدام بسبب قوته ومرونته ومتانة)
الألومنيوم (لرافعات أخف وزنا ، على الرغم من أنها أقل شيوعا من الصلب)
المواد المركبة (في بعض التصميمات الحديثة لمزيد من الحد من الوزن)
تصميم:
مربع العارضة: غالبًا ما تستخدم في رافعات الجسر ، حيث تحتوي الشعاع على مقطع عرضي مجوف لتقليل الوزن دون التضحية بالقوة.
I-beam: شائع في الرافعات العلوية ، مع مقطع عرضي على شكل "i" أو "H" لتوزيع الحمل الأمثل.
الوظيفة: يحمل الحزمة الرئيسية في المقام الأول الحمل العمودي وتوزعه عبر بنية الرافعة. كما يوفر نقطة التثبيت لمختلف مكونات الرافعة ، مثل:
آلية الرفع
نظام العربة (إذا كان موجودًا)
خطاف الرفع أو غيرها من مرفقات الرفع
توزيع الحمل: تم تصميم الحزمة الرئيسية للتعامل مع كل من الأحمال الثابتة والديناميكية. يحتاج إلى مقاومة قوى الانحناء والتواء والقص عند رفع المواد أو الأشياء الثقيلة.
التصنيع: في المعادن والمعادن ، قد يخضع الحزمة الرئيسية لعمليات محددة مثل:
اللحام: للانضمام إلى أقسام الحزمة.
المعالجة الحرارية: لتعزيز الخواص الميكانيكية للصلب.
المعالجة السطحية: مثل الجلفنة للحماية من التآكل.

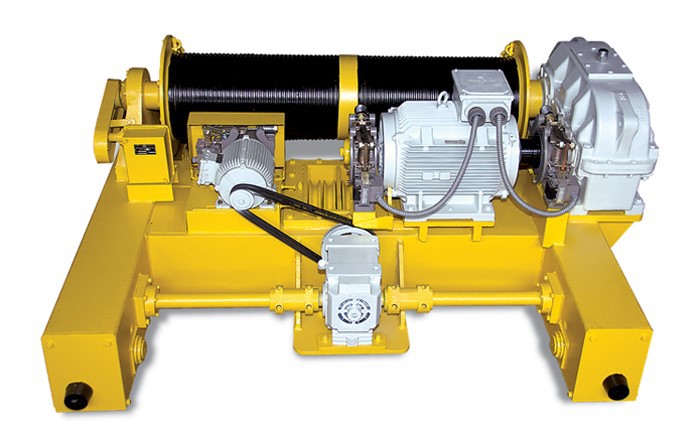

نظام الرفع

يعد نظام الرفع للمعادن ورافعات المعادن مكونًا حاسمًا في الصناعات مثل أعمال المعادن وتصنيع الصلب والمسابك. تم تصميم هذه الرافعات للتعامل مع مواد ثقيلة مثل المعادن المنصهرة ، والملفات الفولاذية ، والسبائك ، أو المعادن الخردة ، وغالبًا ما تكون في درجات الحرارة القصوى والبيئات الصعبة. يجب أن يكون النظام قويًا وموثوقًا وقادرًا على حركات دقيقة لضمان السلامة والكفاءة.

المكونات الرئيسية لنظام الرفع:
آلية الرافعة:
ويشمل ذلك رافعة أو أسطوانة يحركها المحرك التي ترتاح أو كابلات أو سلاسل. الرافعة يرفع ويقلل من الحمل.
يجب أن تكون قادرة على التعامل مع الأحمال العالية التي تمت مواجهتها عادة في المعادن (على سبيل المثال ، ما يصل إلى 100 طن أو أكثر).
يتم استخدام الرافعات المتخصصة ، مثل أولئك الذين لديهم قدرات رفع الكهرومغناطيسية أو الفراغ ، في بعض صناعات معالجة المعادن للتعامل مع المواد الحديدية.
رفع السنانير والرحلات:
غالبًا ما تستخدم السنانير رفع الرافعة إلى الحمل. في بعض الأنظمة ، تحل الأنظمة المغناطيسية أو الفراغ محل الرافعات والخطافات التقليدية لعقد العناصر المعدنية.
يجب أن يكون تصميم الخطاف والحبال قويًا لتحمل درجة الحرارة المرتفعة ووزن المعدن.
هيكل الرافعة (أنظمة العارضة والسكك الحديدية):
غالبًا ما يكون هيكل الرافعة نفسه رافعة جسر أو جسر علوي. عادةً ما تكون العارضة مصنوعة من فولاذ عالي القوة لضمان قدرتها على التعامل مع الوزن والقوى أثناء التشغيل.
يتم تثبيت القضبان على الأرض أو النفقات العامة للسماح للرافعة بالتحرك أفقياً.
أنظمة التحكم:
تشمل الأنظمة الحديثة غالبًا آليات التحكم المتقدمة ، مثل عناصر التحكم الآلية أو شبه الآلية لتحسين الدقة.
يمكن دمجها مع أجهزة استشعار لوزن الحمل ، ودرجة الحرارة (للتعامل مع المعادن المنصهرة) ، وأنظمة مراقبة السلامة.
ميزات السلامة:
حماية الحمل الزائد: يمنع الرافعة من رفع الحمل أثقل من قدرتها المقدرة.
أنظمة إيقاف الطوارئ: هذه أمر بالغ الأهمية في منع الحوادث إذا تعطل النظام.
أجهزة استشعار درجة الحرارة: للتعامل مع المعادن المنصهرة ، مراقبة المستشعرات والتحكم في رفع المواد الساخنة.
مزود الطاقة:
غالبًا ما تتطلب الرافعات المستخدمة في المعادن إمدادات طاقة كبيرة ، والتي تتضمن أحيانًا أنظمة كهربائية عالية الجهد أو محركات هيدروليكية للتحكم الدقيق في الرفع.

















3.النقل

تشير النقل النهائي للمعادن ورافعة المعادن إلى جزء الرافعة التي تدعم هيكل الرافعة في كلا الطرفين وتسمح لها بالسفر على طول المسار. إنه مكون حاسم في الرافعات العلوية أو الرافعات الرافعة أو الرافعات الجسرية ، وخاصة تلك المستخدمة في الصناعات الثقيلة مثل المعادن ، حيث تتعامل مع المعادن والسبائك عالية الحرارة.

في المعادن ، غالبًا ما يكون لهذه الرافعات ميزات متخصصة بسبب ظروف العمل الشديدة ، مثل الحرارة العالية والأحمال الثقيلة والبيئات الكاشطة. عادة ما تشمل النقل النهائي:

المحركات وأنظمة القيادة: لتشغيل العجلات وتمكين الحركة على طول المسار.
العجلات: هذا الجلوس على مسارات السكك الحديدية ويسمح للرافعة بالتحرك.
أنظمة الكبح: للسيطرة على السرعة وإيقاف الرافعة في الموقع المطلوب.
الإطارات الهيكلية: والتي تساعد في حمل الأحمال ودعم جسر الرافعة وآلية الرافعة.
يحتاج تصميم النقل النهائي إلى ضمان الاستقرار والمتانة في ظل الأحمال الثقيلة والظروف البيئية القاسية (مثل درجات الحرارة العالية أو التعرض للمعادن المنصهرة).



4.Crane آلية السفر

تشير آلية السفر الرافعة في سياق المعادن والمعادن عادة إلى النظام المسؤول عن تحريك الرافعة على طول مسار أو مدرج محدد. هذه الآلية ضرورية في رفع ونقل المواد الثقيلة ، مثل السبائك المعدنية أو الألواح أو المليارات ، داخل مصنع أو مصنع أو مصنع فولاذي.

المكونات الرئيسية لآلية السفر رافعة:
جسر السفر أو العارضة: هيكل الدعم الأفقي للرافعة الذي يحمل الحمل ويتحرك على طول المسارات. إنه المكون الأساسي الذي يدعم آلية الرفع ويسمح بالحركة الجانبية عبر منطقة العمل.

عربات نهاية أو شاحنات: هذه هي العجلات والمحاور المثبتة على نهايات الجسر. أنها تسمح للرافعة بالسفر على طول مسارات المدرج. تتكون هذه العربات النهائية عادة من مجموعة من عجلات القيادة وعجلات الخمول لتوجيه حركة الرافعة.

آلية محرك الأقراص: يشمل ذلك نظام المحرك الكهربائي وصندوق التروس والاقتران الذي يعمل على تشغيل حركة الرافعة. في بعض الرافعات ، يتم التحكم في آلية محرك الأقراص من خلال محرك تردد متغير (VFD) للتحكم في السرعة ولضمان تشغيل سلس.

مسار السكك الحديدية: تسافر الرافعة على نظام مسار السكك الحديدية ، وغالبًا ما يكون مصنوعًا من الفولاذ الثقيل أو المثبت على الأرض أو سقف المصنع. يوفر هذا المسار الاستقرار والتوجيه الدقيق لحركة الرافعة.

نظام التحكم: يتم التحكم في سرعة سفر الرافعة واتجاهها باستخدام نظام يمكن أن يتراوح من التحكم اليدوي إلى أنظمة التحكم الآلية أو شبه الآلية. في الإعدادات الحديثة ، غالبًا ما يشمل PLC (وحدات التحكم المنطقية القابلة للبرمجة) أو التحكم عن بُعد.

نظام الكبح: للتأكد من أن الرافعة يمكن أن تتوقف بأمان عند الضرورة ، تم تجهيز آلية السفر بالفرامل التي يمكن أن تعمل على العجلات أو العربات النهائية. غالبًا ما يتم تصميم هذه الفرامل من أجل الأداء العالي والسلامة.

آليات السلامة: نظرًا للأحمال الثقيلة التي يتم نقلها غالبًا في مصانع المعادن ، يتم دمج ميزات السلامة مثل مفاتيح الحد ، وأجهزة استشعار الحمل الزائد ، وأنظمة توقف الطوارئ لمنع الحوادث وضمان التشغيل الآمن.

أنواع الرافعات مع آليات السفر:
الرافعات العلوية (الرافعات الجسرية): تتحرك هذه الرافعات على طول الجزء العلوي من هيكل مدرج النبات وهي شائعة في نباتات المعادن لنقل المنتجات المعدنية الثقيلة.

رافعات الرافعات: تسير هذه الرافعات على طول الأرض (بدلاً من النفقات العامة) وتستخدم في التعامل مع المعادن في الهواء الطلق ، كما هو الحال في ساحات الصلب.

الرافعات الجيب: شكل أبسط من الرافعة ، ولكن قد يتم استخدام آلية السفر في مناطق أصغر أو أكثر محددة.

5.Trolley آلية السفر

تشير آلية السفر في العربة في سياق المعادن ورافعات المعادن إلى النظام الذي يسمح للعربة (التي تحمل الحمل) بالتحرك على طول مدرج أو مسار. هذه الآلية ضرورية لتشغيل الرافعات العلوية أو الرافعات الجنية المستخدمة في مصانع المعادن ، ومطاحن الصلب ، والبيئات الشاقة الأخرى.
1. تصميم عربة
العربة هي جزء من الرافعة التي تحمل خطاف التحميل أو الجهاز الرفع. يسافر على طول الحزمة أو العارضة التي تشكل جزءًا من بنية الرافعة العلوية.
عادة ما يتم تركيب العربة على عجلات تتدحرج على طول المسار. غالبًا ما يتم تصميم هذه العجلات لتحمل الضغوط العالية والأحمال النموذجية في عمليات المعادن.
2. آلية السفر
يتحرك العربة أفقياً على طول جسر الرافعة أو الجسر ، والذي يتم تثبيته عادةً فوق منطقة العمل (على سبيل المثال ، على فرن أو منطقة لصناعة الصلب).
هذه الحركة مدعومة بمحرك كهربائي ، والذي يدفع عجلات العربة. يمكن ضبط سرعة المحرك ، مما يسمح بالتحكم الدقيق في موضع الحمل.
3. مكونات الآلية
Motor & Gearbox: هذه توفر محرك الأقراص اللازمة للعجلات. عادةً ما يكون المحرك محركًا كهربائيًا صناعيًا عالي الطاقة ، ويقلل علبة التروس من السرعة مع زيادة عزم الدوران.
عجلات أو بكرات: يتم تركيبها على جانبي العربة واللف على طول مسار الصلب. وهي عادة ما تكون مزودة بمحامل لتقليل الاحتكاك والارتداء.
المسار أو السكك الحديدية: عادةً ما يكون مسار الرافعة مصنوعًا من الفولاذ الثقيل لتحمل الأحمال العالية والارتداء من عجلات العربة. غالبًا ما تم تصميم المسار ليكون لتخطيط منحني أو مستقيم اعتمادًا على نطاق الحركة المطلوب.
نظام الكبح: لإيقاف العربة في مواقع دقيقة ، يتم استخدام نظام الفرامل. قد يتكون هذا النظام من الفرامل الكهربائية أو الميكانيكية.
نظام التحكم: تم تجهيز الرافعات الحديثة بنظام تحكم متقدم يسمح بالتحكم الدقيق في حركة العربة. يمكن أن تكون عناصر التحكم هذه يدويًا أو بعيدًا أو آليًا ، مع أجهزة استشعار لضمان السلامة.
4. العملية
التحكم في سرعة الحركة: يمكن للمحرك تغيير سرعة العربة ، مما يسمح له بالسفر بسرعات مختلفة للتحميل أو التفريغ أو وضع الحمل.
تحديد المواقع: تحديد المواقع الدقيقة للعربة أمر بالغ الأهمية ، خاصة في نباتات المعادن حيث تشارك التعامل مع المعادن المنصهرة أو المنتجات المعدنية الثقيلة. يمكن لمشغل الرافعة ضبط الموقف باستخدام آليات التحكم مثل عصا التحكم أو التحكم عن بعد.

6. عجلة كران

عادةً ما تشير عجلة الرافعة في سياق المعادن والمعادن إلى العجلات المستخدمة في آلية رفع الرافعة أو نظام العربة. غالبًا ما يتم تصميم هذه العجلات لتحمل الأحمال الثقيلة ومستويات عالية من التوتر نظرًا لأنها تستخدم لنقل المواد ، بما في ذلك المعادن المنصهرة أحيانًا أو المنتجات المعدنية الثقيلة أو غيرها من المواد في البيئات الصناعية.

في المعادن ، تصنع عجلات الرافعة عمومًا من مواد ذات مقاومة عالية للارتداء ، مثل الصلب المتصلب أو المواد الموروثة ، للتعامل مع الاحتكاك والأحمال الثقيلة. يمكن أيضًا تصميمها لتقليل تأثير التمدد الحراري ، حيث غالبًا ما تتعرض الرافعات في المسابك أو مصانع الصلب لدرجات حرارة عالية.

غالبًا ما تحتاج عجلات الرافعة في هذه الصناعات إلى تصميمها وتصنيعها وفقًا لبعض المواصفات ، بما في ذلك:

سعة الحمل: لتحمل وزن المواد التي يتم نقلها.
المتانة: لتحمل الظروف القاسية لدرجات الحرارة المرتفعة والبيئات التآكل المحتملة.
الدقة: لضمان التشغيل السلس وتحديد موقع المواد الدقيقة.
السلامة: يتم تصميمها أيضًا مع ميزات السلامة لتجنب الحوادث أو الفشل تحت الحمل.

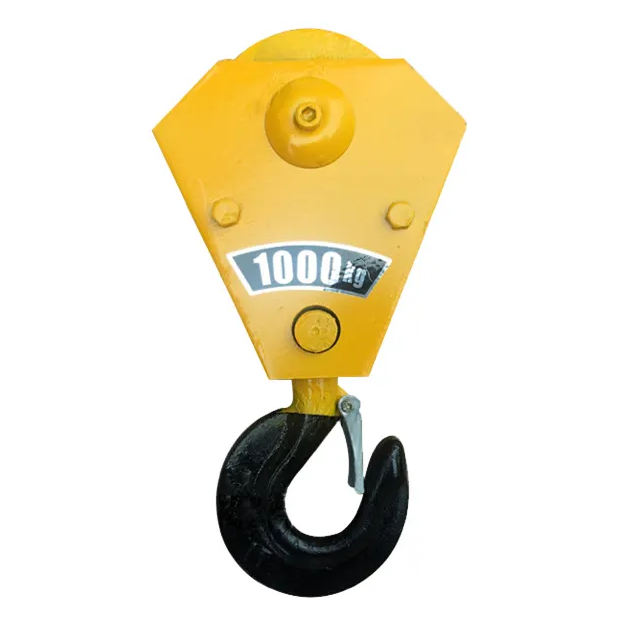

7. الخطاف

يلعب خطاف الرافعة المصنوع من المعادن ، وخاصة في سياق المعادن ، دورًا حاسمًا في رفع الأحمال الثقيلة بأمان وكفاءة. عادةً ما يتم صنع خطافات الرافعة من سبائك فولاذية عالية القوة أو المعادن المزورة بسبب المتطلبات المرتفعة التي تم وضعها عليها أثناء عمليات الرفع. يضمن المعادن المشاركة في إنشاء خطافات رافعة أنها متينة ومقاومة للبلى ، وقادرة على التعامل مع الأحمال الكبيرة للوزن.

تشمل المواد الشائعة المستخدمة لخطافات الرافعة:

الصلب الكربوني: إنها مادة شائعة للخطوط ، مما يوفر توازنًا في القوة والصلابة والليونة.
سبيكة فولاذ: عادة ما تُستخدم تطبيقات السلب الشاقة ، أو سبيكة السلب مثل الكروم أو النيكل أو سبائك الموليبدينوم قوة شد متفوقة ومقاومة للأثر.
الصلب المزور: تتضمن هذه العملية تسخين المعدن وتشكيله بالضغط ، مما يزيد من قوة وصبدة المادة. يمكن لسنانير الرافعة المزورة التعامل مع الضغوط والسلالات العليا.
الفولاذ المقاوم للصدأ: بالنسبة للبيئات المآمجة ، يمكن استخدام خطافات رافعة الفولاذ المقاوم للصدأ ، لأنها توفر مقاومة للتآكل وعمر المتانة أعلى ، على الرغم من أنها يمكن أن تكون أكثر تكلفة.
تشمل الاعتبارات المعدنية لخطافات الرافعة:

المعالجة الحرارية: تعزز هذه العملية الخواص الميكانيكية للمعادن ، مثل قوتها وصوبها. وتشمل العلاجات الشائعة التبريد ، والخدفة ، والصلصة.
التأثير المتانة: قدرة الخطاف على مقاومة الكسر في ظل التأثير المفاجئ أمر بالغ الأهمية ، لا سيما في حالات التحميل الديناميكية. يتحكم المعادن بعناية في بنية الحبوب وتكوين السبائك لتحسين هذه الخاصية.
مقاومة التعب: تتعرض خطافات الرافعة لدورات الحمل المتكررة ، لذلك تم تصميم المواد لمقاومة فشل التعب بمرور الوقت.



محرك

يلعب محرك الرافعة المستخدمة في صناعة المعادن والمعادن دورًا حاسمًا في قيادة حركات الرافعة ، بما في ذلك حركات الرفع والعبور والعربة. غالبًا ما تستخدم هذه الرافعات في التطبيقات الشاقة ، مثل رفع المعادن المنصهرة أو سبائك المعادن الثقيلة أو المواد الخردة.

أنواع المحركات:

محركات التيار المتردد: تستخدم لعمليات الرافعة العامة ، مما يوفر قوة موثوقة مع التحكم في السرعة المتغيرة. محركات التيار المتردد فعالة لرفع الأحمال المتحركة.
محركات التيار المستمر: غالبًا ما تستخدم محركات DC في الأنظمة القديمة ، توفر تحكمًا سلسًا في السرعة وعزم الدوران العالي ، وهو أمر مفيد لحركات التحميل الدقيقة في تطبيقات المعادن.
المحركات المقاومة للانفجار: في البيئات التي توجد فيها مواد متفجرة مثل المعادن المنصهرة ، يتم استخدام محركات مقاومة للانفجار لضمان السلامة عن طريق منع الشرر أو ارتفاع درجة الحرارة.
الوظائف الرئيسية:

الرفع: يحرك المحرك آلية الرفع ، ورفع الأحمال وخفضها. يجب التحكم بعناية في سرعة وعزم الدوران لمنع الحوادث.
حركة العربات: يتحكم المحرك في الحركة الأفقية للرافعة ، ويحرك الحمل عبر منطقة العمل.
حركة Traverse: يساعد المحرك على تحريك الرافعة على طول المسارات ، مما يتيح لها تغطية مسافات كبيرة في المنشأة.
ميزات السلامة:

حماية الحمل الزائد: غالبًا ما يكون للمحركات دوائر حماية الزائد لمنع الأضرار عند رفع المواد الثقيلة.
أجهزة استشعار درجة الحرارة: هذه المستشعرات حاسمة في إعدادات المعادن ، حيث تشارك درجات الحرارة المرتفعة.
أنظمة الفرامل: قد تشمل المحركات أنظمة الفرامل التجديدية أو الديناميكية لضمان التوقف المتحكم في الرافعة.

.

نظام إنذار الصوت والضوء ومفتاح الحد

نظام إنذار الصوت والضوء:
يوفر هذا النظام تنبيهًا مسموعًا ومرئيًا للمشغلين والموظفين القريبين عند ظهور بعض الشروط أو الأخطاء. في سياق الرافعة ، يساعد في الإشارة عندما:
الرافعة هي في الحد الأقصى لسعة التحميل.
هناك خطأ زائد أو خطأ تشغيلي.
تقترب الرافعة من نهاية نطاق التشغيل الآمن (مثل بالقرب من الجدار أو عقبة).
حان الوقت للصيانة الروتينية أو الشيكات.
تتضمن المكونات عادة ما يلي:
إنذار الصوت: قرن أو صفارات الإنذار أو الجرس الذي ينشط عند حدوث حالة تحذير.
مؤشر الضوء: ضوء وامض (عادة ما يكون أحمر أو أصفر) يشير إلى المشكلة بصريًا. في الأنظمة الأكثر تقدماً ، قد تمثل الأضواء الملونة المختلفة شروطًا مختلفة (على سبيل المثال ، أحمر لخطأ حرج ، أصفر لتحذير).
تبديل الحد:
مفتاح الحد هو جهاز ميكانيكي أو كهربائي يستخدم لإيقاف الرافعة من الانتقال إلى ما وراء نطاق الحركة. هذا يساعد على منع الحوادث أو تلف الرافعة والهياكل المحيطة. على سبيل المثال:
يضمن مفتاح حد الارتفاع أن الرافعة لا تتجاوز ارتفاعًا آمنًا.
يمكن استخدام مفتاح حد الموضع لمنع الحركة الأفقية خارج معلمات تصميم الرافعة.
قد يؤدي مفتاح حد التحميل إلى تشغيل عندما تتجاوز الرافعة قدرتها على التحميل المقدرة.
الحد من المفاتيح عادة:
احصل على نقطة محددة حيث يشارك المفتاح لقطع الطاقة أو تنشيط إنذار.
غالبًا ما تكون قابلة للتعديل ، اعتمادًا على مواصفات الرافعة.

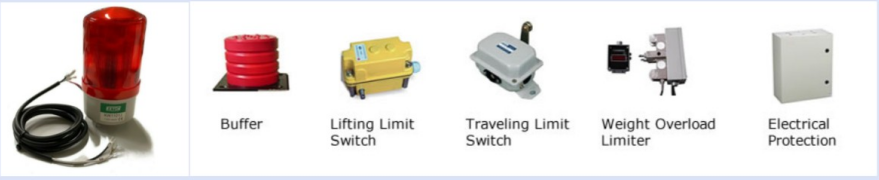

10. أجهزة السلامة

1. حماية الحمل الزائد
مؤشر لحظة التحميل (LMI): يراقب الحمل الذي يتم رفعه ويمنع التحميل الزائد عن طريق إعطاء ملاحظات في الوقت الفعلي للمشغل.
إنذار التحميل الزائد: نظام تحذير ينبه المشغل عندما تكون الرافعة على وشك رفع وزن أكبر مما يمكنه التعامل معها بأمان.
2. آليات مضادة للوصول
التحكم المضاد للسيارة: يقلل حركة التأرجح للأحمال لتحسين التحكم والسلامة ، خاصة عند نقل المعادن المنصهرة أو المواد الثقيلة.
3. أنظمة توقف الطوارئ
زر إيقاف الطوارئ: توقف الرافعة على الفور في حالة الطوارئ ، وضمان عدم وجود خطر إضافي على الموظفين أو المعدات.
نظام فرامل الطوارئ: يتم تنشيطه تلقائيًا في حالة حدوث خلل أو إذا لم يستجب المشغل لظروف الحمل الزائد.
4
مفاتيح حد الارتفاع: يضمن أن الرافعة لا تتجاوز الحدود الآمنة المحددة مسبقًا لرفع ارتفاعات أو السفر العمودي.
مفاتيح حد السفر: يمنع الرافعة من تجاوز حدودها التشغيلية ، مما قد يؤدي إلى تصادمات أو أضرار.
5. أنظمة مكافحة الاكتساب
أجهزة استشعار القرب: اكتشف الهياكل القريبة أو الرافعات الأخرى لمنع التصادم أثناء العمليات.
أنظمة الرادار أو الليزر: تستخدم في المناطق المرتفعة أو المحصورة للكشف عن العقبات في مسار الرافعة.
6. أنظمة الطاقة الطارئة
مصدر الطاقة الاحتياطي: يضمن بقاء الرافعة العاملة حتى في حالة حدوث انقطاع طاقة ، مما يسمح بالعودة الآمنة إلى وضع محايد.
الأنظمة التي تعمل بالبطاريات: بالنسبة للرافعات الأصغر ، يمكن أن تساعد الأنظمة التي تعمل بالطاقة البطارية في التحكم في الرافعة ومنعها من التعثر أثناء انقطاع التيار الكهربائي.
7. أنظمة مراقبة الرافعة
Telematics: المراقبة عن بُعد لأداء وظروف الرافعة ، وتنبيه المشغلين وموظفي الصيانة لقضايا مثل اختلالات الحمل ، أو التآكل على المكونات الحرجة ، أو أي أعطال.
المراقبة في الوقت الفعلي: يوفر بيانات عن حالة الرافعة ، والتحميل ، والسرعة ، والمقاييس المهمة الأخرى ، والمساعدة في منع الحوادث أو الفشل الميكانيكي.
8. سلامة المشغل
Crane Cab Safety: ميزات مثل الزجاج المقوى ، والتحكم في المناخ ، والتصميم المريح لراحة وسلامة المشغل.
تسخير السلامة: في بعض التطبيقات ، يتعين على المشغلين ارتداء تسخير السلامة عند العمل في الارتفاع أو أداء المهام اليدوية على الرافعة.
9. قفل الأجهزة
فرامل الرافعة: منع الرافعة من التحرك عندما لا تكون قيد الاستخدام ، وتأمين الحمل في مكانه.
صمامات الحمل الحمل: منع التخفيض العرضي للحمل في حالة الفشل الهيدروليكي أو الميكانيكي.
10. أنظمة التحذير
الإنذارات المسموعة والأضواء الوامضة: تنبيه الموظفين القريبين إلى حركات الرافعة ، مما يمنع الحوادث في المناطق ذات البحر العالي.
الإعلانات الصوتية: في بعض الحالات ، تم تجهيز الرافعات بأنظمة تصدر إعلانات صوتية لإخطار الموظفين بالعمليات المستمرة.

11. وضع Control

• التحكم اليدوي: يتضمن هذا الوضع التحكم البشري المباشر باستخدام لوحة التحكم أو الأزرار. يتم استخدامه للحركات الدقيقة في المواقف التي قد لا تكون فيها عناصر التحكم التلقائية مناسبة.
• التحكم التلقائي: تتم برمجة الرافعة لتنفيذ مهام محددة دون تدخل بشري. غالبًا ما يستخدم هذا للمهام المتكررة مثل نقل المواد من محطة إلى أخرى. ويشمل أجهزة الاستشعار وأنظمة التحكم لضمان تشغيل سلس ودقيق.
• جهاز التحكم عن بُعد: يمكن تشغيل الرافعة من مسافة بعيدة باستخدام جهاز تحكم عن بعد باليد. يوفر هذا للمشغلين مرونة ، وخاصة في البيئات الخطرة حيث يجب أن تكون بعيدًا عن المخاطر المباشرة.
• التحكم في عصا التحكم: هذا هو وضع تحكم شائع يستخدم فيه المشغلون مقاطع التحكم للتحكم في حركات الرافعة. إنه يوفر تحكمًا جيدًا في الرفع والخفض والتأرجح. غالبًا ما يتم دمجها مع ميزات السلامة الآلية.
• التحكم في استشعار الحمل: تستخدم الرافعات المتقدمة أجهزة استشعار لقياس وزن الحمل وتوفير ملاحظات للمشغل أو نظام التحكم لتجنب التحميل الزائد ، وضمان السلامة.
• تحكم PLC (وحدة تحكم المنطق القابلة للبرمجة): غالبًا ما تستخدم أنظمة PLC للتحكم في عمليات الرافعة في مصانع المعادن. تم برمجة PLC للتعامل مع التسلسلات المعقدة والتكامل مع المعدات الأخرى للعمليات المتزامنة.
• التحكم بدون سائق أو مستقل: في الأنظمة المتقدمة للغاية ، يمكن أن تكون الرافعات مستقلة تمامًا ، وتعتمد على خوارزميات التعلم الآلي لتنفيذ المهام بأقل تدخل بشري. هذا مفيد بشكل خاص في بيئات واسعة النطاق وعالية الكفاءة مثل مصانع الصلب.



12.Sketch









• المتانة والقوة: الرافعات المصنوعة من المعادن ، وخاصة الفولاذ أو السبائك الأخرى ذات القوة العالية ، تكون متينة للغاية ويمكنها التعامل مع الأحمال الثقيلة. هياكلها المعدنية مقاومة للبلى ، مما يجعلها مناسبة لرفع ونقل المواد الثقيلة.
• مقاومة التآكل: اعتمادًا على المواد المستخدمة (مثل الفولاذ المقاوم للصدأ أو الجلفنة) ، يمكن للرافعات المعدنية أن تقاوم التآكل في البيئات القاسية ، مثل الإعدادات البحرية أو المواقع الصناعية ، مما يؤدي إلى عمر أطول مع صيانة أقل.
• الدقة والموثوقية: الرافعات المعدنية ، المصممة مع المعادن المتقدمة ، توفر تحكمًا دقيقًا وأداء موثوقًا به ، مما يجعلها مثالية للمهام المعقدة مثل رفع الآلات الحساسة أو الثقيلة ، أو عندما يكون الموضع الدقيق ضروريًا.
• سعة الحمل العالية: الرافعات المعدنية ، وخاصة تلك التي تم بناؤها مع سبائك متخصصة ، قادرة على رفع الأحمال الثقيلة للغاية ، مما يتيح استخدامها في مجموعة واسعة من الصناعات مثل البناء والتعدين والشحن.
• المرونة في التصميم: مع تقنيات المعادن الحديثة ، يمكن تصميم الرافعات بأشكال وهياكل مخصصة لتلبية احتياجات تشغيلية محددة. تتيح هذه المرونة للرافعات المحسنة لمهام معينة.
• فعالية التكلفة: على الرغم من أن الاستثمار الأولي قد يكون مرتفعًا ، فإن الرافعات المعدنية طويلة الأمد ، وقدرتها على التعامل مع الأحمال الثقيلة تقلل بكفاءة من الحاجة إلى بدائل متكررة ، مما يجعلها فعالة من حيث التكلفة على المدى الطويل.
• كفاءة الطاقة: مع الهندسة والمواد المتقدمة ، يمكن أن يكون للرافعات المصممة من المعادن استهلاك الطاقة المنخفضة أثناء التشغيل بسبب الأنظمة الميكانيكية والكهربائية المحسنة.
• السلامة: تم تصميم الرافعات المعدنية بميزات السلامة التي تتوافق مع المعايير الدولية ، مما يقلل من خطر الحوادث أثناء التشغيل. تضمن متانةهم الحد الأدنى من خطر الفشل تحت الحمل.





1. هيكل الرافعة:
الصلب: المعدن الأساسي المستخدم لهياكل الرافعة هو الصلب ، بسبب قوتها ، ليونة ، وقدرتها على تحمل الأحمال الثقيلة. تستخدم سبائك الصلب عالية القوة ، مثل فولاذ السبائك ، لصنع الطفرة والإطار والهيكل من الرافعات.
فولاذ السبائك: في تطبيقات الرافعة ، غالبًا ما تستخدم فولاذ السبائك للمكونات الحرجة ، لأنها توفر مقاومة فائقة للإرهاق والارتداء والتأثير.
الألومنيوم: في بعض الحالات ، قد تستخدم الرافعات أو الأجزاء خفيفة الوزن أو سبائك الألومنيوم أو الألومنيوم ، والتي توفر توازنًا جيدًا في القوة وتقليل الوزن. هذا مفيد بشكل خاص للرافعات المتنقلة.
2. آلية الرفع:
الكابلات الفولاذية: تستخدم الرافعات عادة الكابلات الفولاذية عالية القوة أو الحبال لرفع الأحمال الثقيلة. تم تصميم هذه الكابلات لتحمل كميات كبيرة من التوتر والسلالة.
الأنظمة الهيدروليكية: تستخدم الرافعات في كثير من الأحيان أسطوانات هيدروليكية مصنوعة من المعادن مثل الفولاذ المقاوم للصدأ أو الصلب عالي الشد. تساعد هذه الأنظمة في توسيع أو تراجع طفرة الرافعة ورفع الأشياء الثقيلة بدقة.
المحامل والتروس: غالباً ما تكون التروس والمحامل في الأنظمة الميكانيكية للرافعة مصنوعة من المعادن مثل الحديد الزهر أو الصلب. هذه مهمة للحركة السلسة وآليات الرفع الدقيقة.
3. المتانة ومقاومة التآكل:
الصلب المجلفن: بالنسبة للرافعات التي تعمل في بيئات قاسية (مثل الصناعات البحرية أو الكيميائية) ، فإن مقاومة التآكل ضرورية. يتم استخدام الصلب المجلفن أو غيرها من الطلاء المقاوم للتآكل (مثل طلاء المسحوق) لمنع الصدأ والتدهور.
الفولاذ المقاوم للصدأ: يتم استخدام الفولاذ المقاوم للصدأ بشكل متكرر لمكونات الرافعة المعرضة للرطوبة أو المواد الكيميائية أو البيئات المسببة للتآكل ، مما يضمن طول العمر وذات احتياجات الصيانة.
4. السلامة والأداء:
سبائك عالية القوة: أجزاء معينة من الرافعة ، مثل الأجزاء الحاملة للحمل والمفاصل الحرجة ، مصنوعة من سبائك عالية القوة مصممة خصيصًا للتعامل مع الأحمال الديناميكية والتعب والارتداء.
قابلية اللحام: يتم لحام العديد من مكونات الرافعة ، مثل الإطار والازدهار. تحدد المعادن للمواد المستخدمة مدى جودة اللحام ومدى قوة المفاصل.
5. التخصيص والابتكار:
المواد المركبة: تتضمن بعض الرافعات الحديثة مواد مركبة ، بما في ذلك ألياف الكربون أو البوليمرات المقواة بالألياف الزجاجية ، لتقليل الوزن دون المساس بالقوة. غالبًا ما تستخدم هذه المواد في بناء الطفرة لزيادة قدرة حمل الحمل.
6. الصيانة ومقاومة التآكل:
المعالجة الحرارية: قد تخضع مكونات مثل التروس والدبابيس والبراغي معالجة حرارية لتحسين الصلابة وارتداء المقاومة ، مما يضمن أن يتمكنوا من التعامل مع العمليات الشاقة على مدار فترات طويلة.
تزييت وطلاءات: يتم تغليف الأجزاء المعدنية المختلفة مع مواد التشحيم أو غيرها من الطلاء المقاوم للارتداء لتقليل الاحتكاك وتوسيع عمرها التشغيلي.





1. التصميم والتخطيط
سعة التحميل: الخطوة الأولى هي تحديد مواصفات الرافعة ، بما في ذلك قدرتها على التحميل ، والتي يمكن أن تتراوح من الرافعات الصغيرة (بضعة أطنان) إلى مواصفات كبيرة (أكثر من 100 طن).
المواد المستخدمة: يتم اختيار الصلب عالي القوة أو السبائك لمتانتها ومقاومة الإجهاد.
تصميم المكونات: يتم إنشاء تصاميم مفصلة لأجزاء مختلفة ، بما في ذلك الطفرة والرافعة والرافعة والعربة. سينظر التصميم أيضًا في ميزات السلامة وبيئة العمل وسهولة الصيانة.
الميزات المتخصصة: بالنسبة للمعادن ، قد تتطلب الرافعات مقاومة للحرارة (للتعامل مع المعادن المنصهرة) ، والمعالجة المضادة للتآكل ، وأنظمة التحكم المتخصصة للحركات الدقيقة.
2. المشتريات المادية
الصلب والسبائك: عادةً ما يتم تصنيع إطار الرافعة ومكونات الحمل من الصلب المرتفع أو السبائك المتخصصة.
المواد المقاومة للحرارة: اعتمادًا على التطبيق (كما هو الحال في مصانع الصلب) ، قد تحتاج بعض أجزاء الرافعة إلى المغلفة أو مصنوعة من مواد مقاومة للحرارة لتحمل درجات حرارة عالية.
أنظمة الإلكترونيات والهيدروليكية: يتم الحصول على المحركات وأنظمة التحكم والمكونات الهيدروليكية أيضًا من الموردين المتخصصين.
3. التصنيع
اللحام: يتم لحام أجزاء مختلفة من الرافعة ، بما في ذلك الطفرة والإطار الهيكلي. تتطلب هذه الخطوة عملًا دقيقًا للتأكد من أن الرافعة تحافظ على قوته وتوازنه.
الآلات: يتم تشكيل مكونات الصلب بالأشكال والأبعاد المطلوبة ، بما في ذلك القطع والطحن والتلميع.
المعالجة الحرارية: قد تخضع بعض الأجزاء لعمليات معالجة الحرارة لتعزيز القوة أو الصلابة ، خاصة بالنسبة للأجزاء المعرضة للبيئات ذات درجة الحرارة العالية أو عالية الحرارة.
4. التجميع
التجميع الهيكلي: يتم تجميع إطار الرافعة ، الطفرات ، وغيرها من العناصر الهيكلية الرئيسية. قد يتضمن ذلك معدات واسعة النطاق ، مثل الرافعات أو الرقصات ، لتثبيت أجزاء في مكانها أثناء التجميع.
تثبيت المحركات وأنظمة القيادة: يتم تثبيت المحركات والأنظمة الهيدروليكية. ويشمل ذلك الرافعة أو الرافعة لرفع مواد الرفع ونظام القيادة لنقل الرافعة على طول مسارها أو الجنة.
أنظمة التحكم: يتم تثبيت أنظمة الكهرباء والتحكم. وتشمل هذه الأسلاك للتحكم عن بُعد وأنظمة السلامة ومفاتيح الحد والمستشعرات.
5. الاختبار
اختبار الحمل: تتعرض الرافعة لاختبار الحمل للتأكد من أنه يمكنه التعامل مع الوزن المحدد وأنه يعمل بسلاسة تحت الضغط.
فحوصات السلامة: يتم اختبار الأنظمة من أجل السلامة ، بما في ذلك حماية الحمل الزائد وتوقف الطوارئ وأنظمة الكبح.
اختبار الأداء: يتم اختبار سرعة الحركة والدقة والاستقرار لضمان أداء الرافعة بشكل جيد في بيئة عمل ديناميكية.





قامت الشركة بتثبيت منصة لإدارة المعدات الذكية ، وقامت بتركيب 310 مجموعة (مجموعات) من روبوتات المناولة واللحام. بعد الانتهاء من الخطة ، سيكون هناك أكثر من 500 مجموعة (مجموعات) ، وسيصل معدل شبكات المعدات إلى 95 ٪. تم استخدام 32 خطًا لحامًا ، ويتم التخطيط لتثبيت 50 ، وتم الوصول إلى معدل الأتمتة لخط الإنتاج بأكمله.

الوسم : المعادن والمعادن رافعة ، الصين المعادن ومصنعي رافعة المعادن والموردين والمصنع
