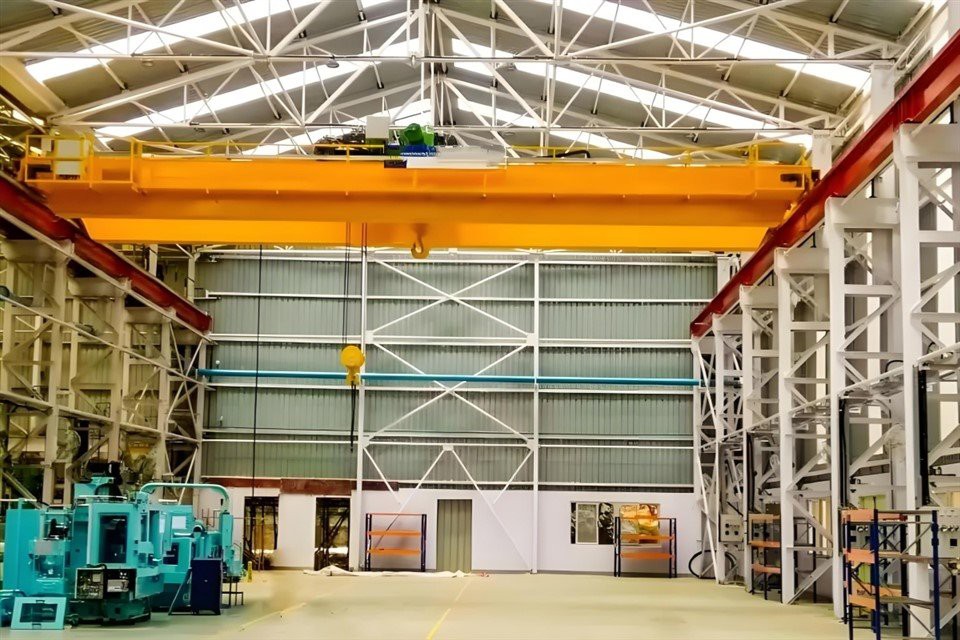

الرافعات الكهروميكانيكية EOT



تعد الرافعات Electromech Eot، والمعروفة أيضًا باسم الرافعات الكهربائية العلوية، من معدات معالجة المواد الأساسية المستخدمة في مختلف الصناعات مثل التصنيع والبناء والشحن والمستودعات. تم تصميم هذه الرافعات لرفع وتحريك الأحمال الثقيلة في اتجاه أفقي على طول مسار علوي، مما يوفر حركة فعالة ودقيقة في الأماكن الضيقة. تجمع رافعات Electromech EOT بين قوة الكهرباء ودقة الأنظمة الميكانيكية، مما يوفر حلاً موثوقًا وفعالاً من حيث التكلفة لرفع المواد الثقيلة.

تستطيع رافعات Electromech Eot التعامل مع أحمال تتراوح من بضعة أطنان إلى عدة مئات من الأطنان، مما يجعلها مناسبة لمجموعة واسعة من التطبيقات الصناعية. إنها مصممة لرفع ونقل البضائع الثقيلة والمواد الخام والمكونات بسهولة ودقة. تم تصميم رافعات Electromech Eot بمواد عالية القوة ومكونات متينة، وتتميز رافعات EOT بالمتانة ويمكنها تحمل بيئات العمل القاسية، مما يضمن طول العمر والحد الأدنى من الصيانة .

تُستخدم الرافعات الكهروميكانيكية EOT في العديد من الصناعات، بما في ذلك مصانع الصلب والموانئ ومواقع البناء والمستودعات ومحطات الطاقة. إنها مثالية لرفع ونقل المعدات الثقيلة والمواد والحاويات. يسمح النظام الكهربائي المجهز بمحرك للرافعة بالتحكم السلس والدقيق في كل من حركة الرفع والأفقية. يتميز المحرك الكهربائي بكفاءة استخدام الطاقة، مما يقلل من تكاليف التشغيل ويزيد من الأداء العام للرافعة.

تعتبر السلامة أولوية في تصميم الرافعات، وتأتي رافعات EOT مجهزة بميزات أمان متقدمة مثل الحماية من الحمولة الزائدة، ومفاتيح الحد، وأزرار التوقف في حالات الطوارئ، وأنظمة مقاومة الاصطدام لضمان عمليات سلسة وخالية من الحوادث. توفر هذه الرافعات تحكمًا دقيقًا في الحمولة الحركات، مما يجعلها مناسبة للتطبيقات التي تتطلب تحديد المواقع بدقة. تم تصميم أنظمة التحكم لتكون سهلة الاستخدام، مما يسمح للمشغلين بإدارة رفع الحمولة وخفضها والحركة الأفقية بكفاءة.

يمكن تخصيص رافعات EOT الكهروميكانيكية لتلبية متطلبات تشغيلية محددة، مثل سعات التحميل المختلفة، وأطوال الامتداد، وارتفاعات الرفع، وأنظمة التحكم (اليدوية أو الآلية). ويضمن تصميم الرافعة سهولة الوصول إلى المكونات للصيانة والإصلاحات الروتينية. وهذا يقلل من وقت التوقف عن العمل ويزيد من عمر الرافعة.

المكونات الأساسية: المحرك، علبة التروس، المحرك

مكان المنشأ: خنان، الصين

الضمان: 1 سنة

الوزن (كجم): 1500 كجم

فحص الفيديو الصادر: متوفر

تقرير اختبار الآلات: المقدمة

فئة العمل: A3/A4/A5

قدرة الرفع: 3،5،10،16،20،25،32 طن

آلية الرفع: رافعة حبل الأسلاك الكهربائية

الطاقة: 3P 220--440 فولت/50 هرتز، 60 هرتز

سرعة حركة الرافعة:3-30م/دقيقة

درجة حرارة العمل:-20-40 درجة

نموذج التحكم: عرقوب اليد/جهاز التحكم عن بعد

اللون: طلب العملاء





1. الشعاع الرئيسي

1) يعد الشعاع الرئيسي للرافعة الكهروميكانيكية EOT (التنقل الكهربائي العلوي) مكونًا هيكليًا حاسمًا مصممًا لدعم العناصر الحاملة للرافعة. إنه بمثابة هيكل الدعم الأفقي الأساسي لآلية الرفع للرافعة، وآلية السفر، والعربة.

عادةً ما تكون الحزمة الرئيسية مصنوعة من الفولاذ أو مقاطع الصلب الملحومة (على سبيل المثال، عوارض I، عوارض صندوقية، أو عوارض ألواح ملحومة) لضمان القوة والمتانة تحت الأحمال الثقيلة. يجب أن تكون قوية ومستقرة، وقادرة على التعامل مع الضغوط المبذولة بواسطة حمل الرافعة والقوى الديناميكية، مثل التسارع والتباطؤ والرفع. تشتمل الملامح الشائعة للشعاع الرئيسي على عوارض I وعوارض صندوقية ودعامات، اعتمادًا على متطلبات الحمولة و فترة.

تم تصميم العارضة الرئيسية لتحمل وزن عربة الرافعة والرافعة، بالإضافة إلى الحمولة التي يتم رفعها. يجب أن تكون العارضة مصممة لتحمل ليس فقط الأحمال الثابتة ولكن أيضًا الأحمال الديناميكية الناتجة عن حركة الرافعة. في الرافعات ذات العارضة المزدوجة، يتم استخدام عارضتين متوازيتين (الحزم الرئيسية) لتوفير قوة وثبات إضافيين. يسمح هذا النوع بقدرات رفع أعلى وامتدادات أطول. بالنسبة للتطبيقات الأكبر حجمًا والأكثر تحملاً للخدمة الشاقة، توفر العوارض الصندوقية قوة وثباتًا إضافيين من خلال إحاطة آليات الرافعة وتقديم مقاومة أفضل للقوى الالتوائية.

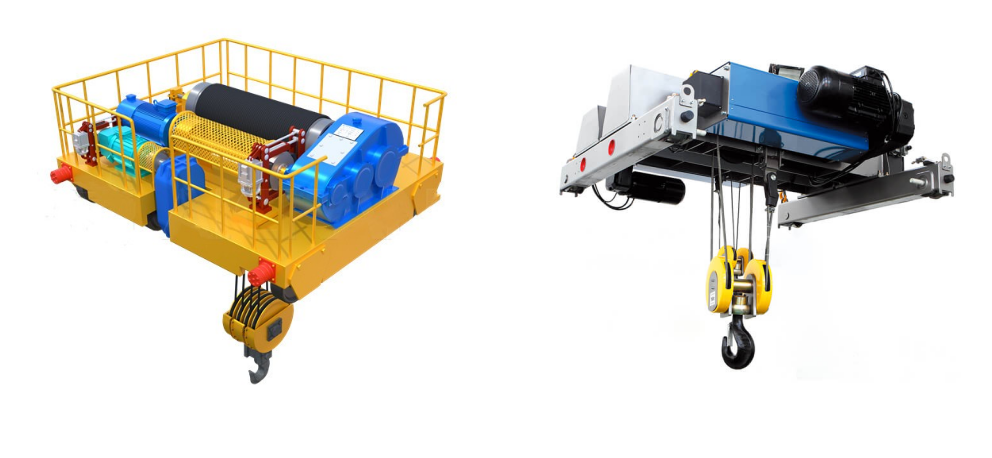

2. نظام الرفع

1) المحرك: يلعب محرك نظام الرفع في الرافعة الكهروميكانيكية العلوية (EOT) دورًا حاسمًا في رفع وخفض الأحمال. يعد هذا المحرك عادةً جزءًا من آلية الرفع للرافعة ويجب أن يكون قويًا وموثوقًا للتعامل مع متطلبات الرفع الثقيل في مختلف الصناعات مثل البناء والتصنيع والمستودعات.

2) المخفض: يلعب المخفض في نظام الرفع للرافعة الكهروميكانيكية EOT (السفر الكهربائي العلوي) دورًا حاسمًا في نقل الطاقة من المحرك إلى آلية الرفع، عادةً الرافعة. تم تصميم المخفض (يسمى أيضًا علبة التروس أو مخفض التروس) لتحويل خرج المحرك عالي السرعة وعزم الدوران المنخفض إلى خرج منخفض السرعة وعزم الدوران العالي المطلوب لرفع الأحمال الثقيلة بكفاءة.

3) الأسطوانة: الأسطوانة الموجودة في نظام الرفع هي المسؤولة بشكل أساسي عن لف وفك الحبل السلكي (أو الكابل) الذي يرفع ويخفض الحمل. إنه هيكل أسطواني يتم لف الحبل حوله أثناء قيام الرافعة بتحريك الحمولة. يتم التحكم في حركة الأسطوانة بواسطة محرك الرافعة، والذي يوفر القدرة على الرفع والخفض.

4) الحبل السلكي: الحبال السلكية المستخدمة في أنظمة الرفع للرافعات الكهروميكانيكية العلوية (EOT) هي مكونات مهمة مسؤولة عن رفع وخفض الأحمال الثقيلة. وهي مصممة لتحمل التوتر العالي والأحمال الديناميكية والظروف البيئية مع الحفاظ على المتانة والسلامة.

5) كتلة البكرة: تعتبر كتلة البكرة في نظام الرفع، خصيصًا للرافعات العلوية الكهروميكانيكية (الكهرومغناطيسية) (رافعات EOT)، مكونًا أساسيًا يسهل رفع وخفض الأحمال. إنها تلعب دورًا حاسمًا في إدارة توزيع الحمل الميكانيكي، وتقليل الاحتكاك، وتمكين الحركة السلسة لنظام الرفع للرافعة.

6) جهاز الرفع: يشير جهاز الرفع الخاص بالرافعة الكهروميكانيكية العلوية (EOT) عادةً إلى المكون المسؤول عن الرفع الفعلي وخفض الأحمال. في نظام الرافعة EOT، يعد جهاز الرفع جزءًا مهمًا من آلية الرافعة التي تضمن حركة الأحمال الثقيلة عموديًا.



3. النهايةالنقل

تشير "العربة النهائية" للرافعة الكهروميكانيكية EOT (السفر الكهربائي العلوي) إلى الهيكل الداعم الذي يحمل جسر الرافعة على طول القضبان. وتتكون من مجموعة من العجلات أو المحاور التي تسمح للرافعة بالتحرك أفقيًا على طول مدرج الرافعة. تعتبر العربات النهائية مكونات مهمة للرافعة العلوية، لأنها تؤثر بشكل مباشر على الاستقرار والحركة وتوزيع الحمولة.

تتضمن العربة النهائية عادةً نظامًا يدار بمحرك (مثل محرك تروس) يعمل على تشغيل العجلات، مما يسمح بحركة الرافعة المتحكم فيها على طول المدرج. قد تكون هذه الآلية مجهزة بنظام فرامل لإيقاف سرعة الحركة أو التحكم فيها. يتم تثبيتها على إطار النقل النهائي وتستخدم للتشغيل على طول نظام السكك الحديدية. يجب أن تكون العجلات مصممة لتحمل الأحمال الثقيلة وتضمن سلاسة الحركة.

النظام الكهربائي للتحكم في حركة العربة النهائية، مدمج مع نظام التحكم الشامل للرافعة، والذي يسمح للمشغل بإدارة موضع الرافعة على المسار. الهيكل الذي يدعم العجلات والمحاور. إنه مصمم لتحمل وزن جسر الرافعة والحمولة التي يحملها. يتم استخدام المحامل لتقليل الاحتكاك وضمان دوران سلس للعجلات، بينما تساعد الدعامات على تثبيت الهيكل أثناء التشغيل. يجب أن يضمن تصميم العربة النهائية ثبات الرافعة أثناء التشغيل، خاصة تحت الأحمال الثقيلة.

باختصار، تعد العربات النهائية جزءًا حيويًا من هيكل رافعة EOT، مما يتيح للرافعة السفر على طول المدرج وحمل الأحمال بكفاءة وأمان.



4. آلية سفر الرافعة

1) مبدأ العمل

عندما يتم تنشيط محرك السفر، فإنه يقوم بتدوير عمود الإدارة المتصل بعجلات الشاحنة النهائية. يؤدي دوران العجلات إلى دفع الرافعة بأكملها على طول المدرج. يتم التحكم في اتجاه الحركة (للأمام أو للخلف) عن طريق تبديل قطبية مصدر طاقة المحرك، مما يؤدي إلى عكس دوران المحرك. ويمكن التحكم في تحرك الرافعة بسرعات مختلفة، اعتمادًا على سرعة المحرك وإعدادات نظام التحكم.

2) وظائف آلية تشغيل الرافعة

رفع وخفض الأحمال: إن الوظيفة الأساسية لرافعة EOT هي رفع وخفض المواد أو الأحمال باستخدام آلية الرفع، التي تعمل بالطاقة الكهربائية.

الحركة الأفقية: يمكن لرافعات EOT أن تتحرك أفقيًا على طول مسار ثابت (قضبان أو عوارض)، مما يسمح لها بنقل الأحمال من موضع إلى آخر داخل منطقة العمل.

تحديد موضع الحمل: تسمح بتحديد موضع الأحمال الثقيلة أو الضخمة بدقة. يعد هذا أمرًا بالغ الأهمية في البيئات التي يجب أن يكون فيها تحديد موضع الأحمال دقيقًا للغاية، كما هو الحال في مصانع التصنيع أو المستودعات.

الحركة العمودية: تتيح آلية الرفع للرافعة رفع الأحمال عموديًا، وهو أمر ضروري لتكديس المواد أو نقلها بين مستويات مختلفة في المستودع أو منشأة الإنتاج.

التعامل مع الأحمال الثقيلة: تم تصميم رافعات EOT للتعامل مع الأحمال الثقيلة جدًا، والتي غالبًا ما تتراوح بين عدة أطنان، اعتمادًا على قدرة الرافعة. وهذا أمر بالغ الأهمية في صناعات مثل الصلب والبناء والتصنيع.

المرونة في الحركة: يمكن لهذه الرافعات التحرك على طول مسارها بالكامل ويمكن التحكم فيها لإجراء تعديلات دقيقة في مواقعها. هذه المرونة تجعلها مناسبة لمجموعة واسعة من التطبيقات.

التشغيل عن بعد: غالبًا ما يتم تشغيل رافعات EOT الحديثة عبر أجهزة التحكم عن بعد أو أنظمة التحكم في الكابينة، مما يوفر سهولة الاستخدام ويعزز السلامة.

5. آلية السفر بالعربة

1) التركيب الهيكلي

المحرك: يتم تشغيل آلية السفر بواسطة محرك كهربائي، عادة ما يكون محرك DC أو AC، الذي يدفع عجلات العربة عبر نظام تقليل التروس. غالبًا ما يقترن المحرك بمحرك تردد متغير (VFD) للسماح بالتحكم الدقيق في السرعة، التسارع، والتباطؤ.

نظام القيادة: ينقل المحرك الطاقة من خلال علبة التروس (المخفض) مما يقلل من سرعة المحرك ويزيد من عزم الدوران، مما يجعله مناسبًا لحركة الأحمال الثقيلة. تقوم أداة التوصيل بتوصيل عمود المحرك بصندوق التروس أو عمود القيادة، مما يضمن نقل الطاقة.

العجلات: تسير العربة على نظام السكك الحديدية الذي يتم تركيبه عادةً على طول العارضة العلوية. يتم تثبيت هذه العجلات، التي غالبًا ما تكون مصنوعة من الفولاذ، على إطار العربة وتتحرك على طول قضبان مدرج الرافعة. وفي بعض الأحيان تكون العجلات مجهزة بمحامل لتقليل الاحتكاك وضمان الحركة السلسة.

السكك الحديدية: تم تصميم الرافعة بمجموعة من القضبان المتوازية (عادة ما تكون جزءًا من هيكل العارضة العلوية)، والتي توجه حركة العربة. يجب تثبيت هذه القضبان بشكل صحيح لضمان سير العربة بسلاسة ودقة.

2) وظيفة آلية تشغيل العربة

الحركة الأفقية للرافعة: تقوم آلية العربة بتحريك وحدة الرفع (المكون الذي يرفع ويخفض الأحمال) على طول جسر الرافعة. وهذا يسمح للرافعة بتحريك الحمولة أفقيًا عبر منطقة العمل، مما يوفر تحكمًا دقيقًا في مكان وضع الحمولة أو رفعها.

تحديد موضع الحمولة: تساعد العربة في وضع الحمولة بدقة على مكان محدد أو فيما يتعلق بالآلات أو محطات العمل أو مناطق التخزين الأخرى. يعد هذا الوضع أمرًا حيويًا لمهام مثل التحميل/التفريغ أو التجميع أو التعامل مع المواد.

دعم آلية الرفع: توفر العربة قاعدة دعم ثابتة للرافعة، وهي المسؤولة عن رفع وخفض الحمولة. إنه يضمن بقاء الرافعة محاذية ومتوازنة أثناء تحركها، مما يسمح للرافعة بالعمل بسلاسة مع تقليل تآكل المكونات.

حركة سلسة: تم تجهيز العربة بعجلات أو بكرات تعمل على طول السكك الحديدية أو نظام المسار المثبت على جسر الرافعة. يضمن التشغيل السلس لهذه العجلات أو الأسطوانات الحد الأدنى من الاحتكاك، مما يقلل من استهلاك الطاقة وتآكل المكونات.

التحكم الدقيق: يتم تشغيل العربة عادةً بواسطة محركات كهربائية، ويتم التحكم فيها بواسطة محرك التردد المتغير (VFD) أو أنظمة التحكم الأخرى للسماح بتعديلات دقيقة للسرعة والموضع. وهذا يضمن تشغيل الرافعة بأمان، مع تسارع وتباطؤ سلس.

6. عجلة الرافعة

1) وظيفة العجلات

حمل الدعم: تحمل عجلات الرافعة كامل وزن الرافعة وحمولتها. يتضمن ذلك الوزن الساكن للرافعة وأي حمولة إضافية ترفعها.

الحركة: تسهل العجلات الحركة الأفقية للرافعة على طول المدرج، وغالبًا ما يتم تشغيلها بواسطة محرك كهربائي ومجموعة التروس المرتبطة به.

السلامة: يجب أن تكون عجلات الرافعة متينة وقوية لضمان الحركة السلسة وتقليل التآكل.

2) متطلبات التصميم

قطر العجلة: يؤثر قطر العجلة على سعة الحمولة وسلاسة الحركة. تُستخدم العجلات ذات القطر الأكبر عادةً لسعات تحميل أعلى.

صلابة المادة: يجب أن تكون صلابة المادة عالية بما يكفي لمقاومة التآكل، ولكنها تحتاج أيضًا إلى توفير مستوى معين من المرونة لمنع الهشاشة تحت الأحمال الثقيلة.

نوع المحمل: تم تجهيز العديد من عجلات الرافعة بمحامل لتقليل الاحتكاك وتحسين الكفاءة، على الرغم من أن بعض الرافعات قد تستخدم تصميمًا بدون محمل لتطبيقات معينة.

نوع المسار: يجب أن يتطابق تصميم العجلة مع مسار السكة الحديدية المستخدم، مما يضمن أن حجم شفة العجلة ومظهرها وقدرة التحمل مناسبة لسكة الرافعة المحددة.

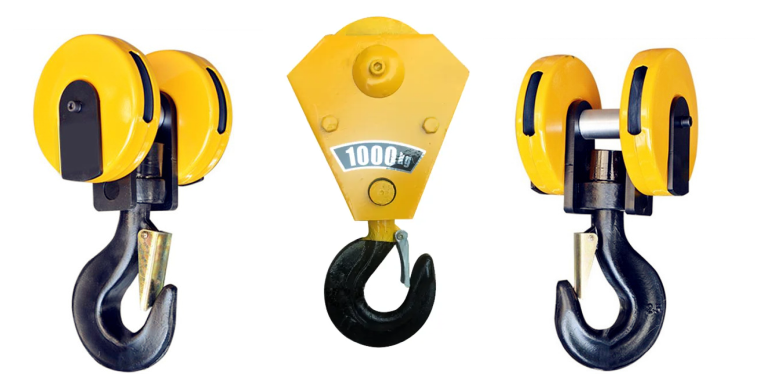

7. خطاف الرافعة

يعد خطاف الرافعة مكونًا أساسيًا للرافعات الكهروميكانيكية العلوية (EOT)، المسؤولة عن رفع وخفض الأحمال الثقيلة بأمان وكفاءة. في رافعة EOT، يتم ربط الخطاف بآلية الرفع وهو مصمم لحمل الأحمال ومعالجتها أثناء تحريكها عبر امتداد الرافعة.

1. المواد والتصميم

المواد: تُصنع خطافات الرافعة عادةً من سبائك فولاذية عالية القوة (مثل الفولاذ الكربوني أو سبائك الفولاذ) لتحمل الأحمال الثقيلة والضغوط التي تواجهها أثناء عمليات الرفع.

التصميم: يكون للخطاف بشكل عام شكل "C" أو "V" لتثبيت حبال الرفع أو ملحقات التحميل بشكل آمن. إن عنق الخطاف واسع بما يكفي لاستيعاب جهاز الرفع، في حين أن الطرف مستدير أو منحني لمنع انزلاق الحمولة.

2. الحمولة

تم تصميم خطافات الرافعة بناءً على سعة حمولة الرافعة. يجب عليهم التعامل مع الحد الأقصى للوزن الذي تم تصنيف الرافعة له، بما في ذلك عوامل السلامة لمنع فشل الخطاف. يجب أن تكون سعة حمولة الخطاف محددة بوضوح وفقًا لمعايير الصناعة ومواصفات الرافعة.

3. ميزات السلامة

مزلاج الأمان: تم تجهيز معظم خطافات الرافعة بمزلاج أمان لمنع إزاحة الحمولة أثناء التشغيل. يمكن أن يكون هذا المزلاج يدويًا أو تلقائيًا، اعتمادًا على تصميم الرافعة.

الفحص والاختبار: تخضع الخطافات لعمليات فحص واختبار وإصدار شهادات صارمة لضمان استيفائها لمعايير السلامة. يتضمن ذلك التحقق من الشقوق والتآكل والتشوه والعيوب الأخرى.

8. المحرك

ميزات محركات الرافعة EOT:

عزم الدوران العالي: مطلوب لرفع ونقل الأحمال الثقيلة.

السرعة المتغيرة: تحتاج العديد من رافعات EOT إلى التحكم في السرعة المتغيرة للتعامل الدقيق مع الحمولة.

المتانة: تحتاج المحركات إلى تحمل البيئات الصناعية القاسية، بما في ذلك الرطوبة العالية والغبار والاهتزازات.

عزم بدء التشغيل العالي: القدرة على التعامل مع تيارات التشغيل العالية دون الإضرار بالمحرك أو نظام التحكم.

أنواع محركات الأقراص وأنظمة التحكم:

محركات التيار المستمر: تُستخدم في بعض الأنظمة القديمة أو التطبيقات المتخصصة، خاصة عندما تكون هناك حاجة إلى تحكم سلس ودقيق.

محركات التيار المتردد ذات التردد المتغير (VFD): غالبًا ما تستخدم رافعات EOT الحديثة محركات VFD للتحكم في محركات التيار المتردد للتحكم في السرعة المتغيرة والتشغيل الأكثر سلاسة وكفاءة الطاقة.

.

9. نظام إنذار الصوت والضوء ومفتاح الحد

1) نظام إنذار الصوت والضوء

الإنذار الصوتي (البوق/جرس الإنذار): يحذر من خطر وشيك أو ينبه العمال حول حركة الرافعة، أو ظروف التحميل الزائد، أو أي موقف غير طبيعي. يمكن إطلاق الإنذار الصوتي عن طريق:

الحمولة الزائدة للرافعة (الوزن يتجاوز الحدود الآمنة). التشغيل عالي السرعة أو عند تجاوز حدود السفر الآمن. حالات التوقف في حالات الطوارئ. اقتراب الرافعة أو الوصول إلى موقع خطير. عادةً ما يكون هناك بوق عالٍ أو صفارة إنذار أو جرس بإخراج ديسيبل عالي لضمان إمكانية ذلك سمعت بسبب الضوضاء المحيطة في البيئات الصناعية.

الإنذار الضوئي (الأضواء الوامضة أو منارات الإشارة): يوفر إشارة مرئية تكمل الإنذار الصوتي، مما يضمن أنه حتى لو لم يتم سماع الصوت، فلا يزال بإمكان العمال رؤية التنبيه. كثيرا ما تستخدم في البيئات الصاخبة.

2) مفتاح الحد

في سياق الرافعات الكهروميكانيكية (EOT)، يعد مفتاح الحد عنصرًا مهمًا للسلامة والتحكم يعمل على إيقاف أو تقييد حركة الرافعة بمجرد وصولها إلى موضع محدد مسبقًا. تُستخدم هذه المفاتيح لمنع السفر الزائد أو التلف عن طريق ضمان أن حركات الرافعة تقتصر على حدود معينة. عادةً ما يتم تركيب المفاتيح الحدية في نهاية مسار حركة الرافعة على الرافعة أو العربة أو الجسر.

الغرض: منع الحركة الزائدة لرافعة الرافعة وعربة النقل والجسر.

الأنواع:

مفتاح حد الرافعة: يمنع الخطاف من التحرك عاليًا أو منخفضًا جدًا.

مفتاح حد العربة: يمنع العربة من التحرك بعيدًا على طول الشعاع.

مفتاح حد الجسر: يمنع الجسر من التحرك خارج نطاق السفر المحدد له.

10. أجهزة السلامة

1. مفاتيح الحد

الغرض: منع الحركة الزائدة لرافعة الرافعة وعربة النقل والجسر.

الأنواع:

مفتاح حد الرافعة: يمنع الخطاف من التحرك عاليًا أو منخفضًا جدًا.

مفتاح حد العربة: يمنع العربة من التحرك بعيدًا على طول الشعاع.

مفتاح حد الجسر: يمنع الجسر من التحرك خارج نطاق السفر المحدد له.

2. حماية الزائد

الغرض: منع الرافعة من رفع أكثر من سعة الحمولة المقدرة لها.

الأنواع:

خلايا الحمل: مراقبة وزن الحمولة التي يتم رفعها.

نظام التحذير من الحمولة الزائدة: إنذار أو مؤشر مرئي يتم تفعيله إذا تجاوزت الرافعة سعة حمولتها.

3. زر التوقف في حالات الطوارئ

الغرض: توفير وسيلة سريعة لإيقاف الرافعة فورًا في حالة الطوارئ.

الموقع: يتم وضعه عادةً في مواقع يسهل الوصول إليها حول الرافعة، بما في ذلك مقصورة المشغل ووحدة التحكم عن بعد.

4. نظام الفرامل

الغرض: التأكد من قدرة الرافعة على التوقف والاحتفاظ بحمولتها بأمان.

الأنواع:

فرامل الخدمة: تستخدم لإيقاف الرافعة أثناء التشغيل العادي.

الفرامل القابضة: تحافظ على الحمولة ثابتة عندما تكون الرافعة في حالة راحة.

فرامل الطوارئ: يتم تعشيقها في حالة تعطل فرامل الخدمة، مما يضمن السلامة في حالات الطوارئ.

5. جهاز مضاد للتصادم

الغرض: منع الرافعة من الاصطدام بأشياء أو هياكل أو رافعات أخرى.

الأنواع:

أجهزة استشعار القرب: تكتشف العوائق في طريق الرافعة.

أنظمة الرادار أو الليزر: تستخدم للكشف عن الأشياء في الوقت الحقيقي وضبط حركة الرافعة وفقًا لذلك.

6. الحماية من الرفع الزائد والانخفاض الزائد

الغرض: منع خطاف الرفع من الارتفاع بدرجة كبيرة أو الانخفاض كثيرًا، مما قد يؤدي إلى وقوع حوادث أو أضرار.

الوظيفة: إيقاف الرافعة تلقائيًا إذا وصل الخطاف إلى نقطة عالية أو منخفضة محددة مسبقًا.

7. أضواء التحذير والإشارة

الغرض: توفير تنبيهات مرئية للمشغل والموظفين القريبين.

الأنواع:

الأضواء الوامضة: تحذير من حركة الرافعة.

أضواء العمل: تأكد من أن منطقة تشغيل الرافعة مضاءة جيدًا، خاصة في ظروف الرؤية المنخفضة.

8. مؤشر لحظة تحميل الرافعة (LMI)

الغرض: مراقبة لحظة التحميل (مزيج من وزن الحمولة وموضعها على الرافعة) لضمان بقائها ضمن الحدود الآمنة.

الميزة: ينبه المشغل إذا كانت الرافعة معرضة لخطر الانقلاب أو تجاوز قدرتها.

9. محدد التأرجح

الغرض: منع خطاف الرافعة من التأرجح كثيرًا وضرب الهياكل المحيطة أو الأشياء الأخرى.

الميزة: يحد من زاوية حركة الحمولة، خاصة في العمليات عالية السرعة.

10. إنارة الطوارئ

الغرض: توفير الإضاءة في منطقة تشغيل الرافعة في حالة انقطاع التيار الكهربائي أو أثناء التشغيل الليلي.

11. الرافعات المزودة بأجهزة استشعار للتحكم في السرعة

الغرض: تقوم هذه المستشعرات بمراقبة سرعة الرافعة والتأكد من أنها تعمل ضمن الحدود الآمنة، مما يمنع السرعة الزائدة التي قد تؤدي إلى وقوع حوادث.

12. لوحة التحكم الأرضية وجهاز التحكم عن بعد

الغرض: السماح للمشغلين بالتحكم في الرافعة ومراقبتها من الأرض أو من مسافة آمنة.

المميزات: التوقف في حالات الطوارئ ومراقبة الحمولة والتحكم في الحركة من الأرض.

13. نظام البوق/الإنذار

الغرض: تنبيه الموظفين عندما تكون الرافعة على وشك التحرك أو أثناء حالات الطوارئ.

الموقع: يقع عادةً في محطة المشغل أو كجزء من النظام الكهربائي للرافعة.

14. جهاز مضاد للتأثير

الغرض: تقليل حركة التأرجح للحمل أثناء الحركة، مما يوفر مزيدًا من الثبات.

الوظيفة: تستخدم أجهزة الاستشعار وآليات التغذية المرتدة لمواجهة التأرجح.

15. أنظمة الحماية من السقوط (للصيانة)

الغرض: ضمان سلامة الموظفين العاملين على الرافعة أو حولها أثناء الصيانة.

الأنواع: أنظمة منع السقوط، وقضبان الأمان، وشريان الحياة.

11. وضع التحكم

1. وضع التحكم في القلادة

الوصف: يتحكم مشغل الرافعة في الرافعة باستخدام جهاز تحكم معلق محمول (وحدة تحكم سلكية أو لاسلكية). تحتوي القلادة عادةً على أزرار أو عصا تحكم للتحكم في حركات الرافعة والعربة والجسر.

الاستخدام: يُستخدم بشكل شائع للرافعات الخفيفة وفي المواقف التي يحتاج فيها المشغل إلى أن يكون متحركًا ولكن لا يزال على مقربة من الرافعة.

المزايا:

سهلة الاستخدام ومنخفضة التكلفة نسبيا.

يتمتع المشغل بالتحكم المباشر في حركات الرافعة.

العيوب:

نطاق حركة محدود، حيث يجب على المشغل البقاء في متناول القلادة.

ليست مثالية للعمليات الكبيرة أو المعقدة.

2. وضع التحكم عن بعد بالراديو

الوصف: في هذا الوضع، يستخدم المشغل جهاز التحكم عن بعد بتردد الراديو اللاسلكي (RF) لتشغيل الرافعة. إنه يوفر للمشغل قدرة أكبر على الحركة مقارنة بالتحكم في القلادة.

الاستخدام: يستخدم في الرافعات حيث يحتاج المشغلون إلى العمل من مسافة بعيدة أو في البيئات التي يكون فيها التنقل ضروريًا.

المزايا:

يسمح للمشغل بالتحرك بحرية داخل منطقة أكبر.

مرونة وراحة أكبر مقارنة بالتحكم في القلادة السلكية.

العيوب:

يمكن أن تتأثر بتداخل الإشارة أو انقطاع التيار الكهربائي.

يتطلب برمجة وإدارة ميزات السلامة بعناية.

3. وضع التحكم في المقصورة

الوصف: يتم وضع مشغل الرافعة داخل كابينة التحكم الموجودة على جسر الرافعة. يوفر هذا الوضع التحكم الكامل في حركات الرافعة من خلال سلسلة من أدوات التحكم والرافعات والأزرار الموجودة داخل المقصورة.

الاستخدام: يستخدم عادةً للرافعات الأكبر حجمًا والأثقل، مثل تلك المستخدمة في مصانع الصلب أو الموانئ أو المستودعات الكبيرة.

المزايا:

يتمتع المشغل برؤية شاملة لمنطقة العمل بأكملها.

يسمح بالتحكم الدقيق في مهام الرفع المعقدة.

العيوب:

رؤية محدودة للمناطق التي لا تقع ضمن خط الرؤية المباشر للمشغل.

قد يشعر المشغلون بالتعب بعد ساعات العمل الطويلة داخل المقصورة.

4. وضع التحكم الآلي

الوصف: في هذا الوضع، يتم التحكم في حركات الرافعة تلقائيًا عن طريق أوامر مبرمجة مسبقًا أو نظام تحكم مركزي. يمكن للمشغل مراقبة الإعدادات وضبطها ولكنه لا يتحكم يدويًا في الحركات.

الاستخدام: يستخدم في البيئات التي يتم فيها تنفيذ المهام المتكررة، كما هو الحال في المصانع أو المصانع الكبيرة.

المزايا:

دقة وكفاءة عالية، مع الحد الأدنى من التدخل البشري.

تقليل خطر الخطأ البشري.

العيوب:

ارتفاع الاستثمار الأولي في تكنولوجيا الأتمتة.

يتطلب صيانة دورية للأنظمة وأجهزة الاستشعار الآلية.

5. وضع التحكم بعصا الفرح

الوصف: يتم استخدام عصا التحكم أو ذراع التحكم لتشغيل الرافعة، عادةً للتحكم بشكل أكثر دقة في الحركات. يمكن دمج هذا الوضع مع جهاز تحكم عن بعد معلق أو راديو.

الاستخدام: يوجد عادةً في الرافعات ذات العمليات المعقدة التي تتطلب تحكمًا دقيقًا.

المزايا:

من الأسهل على المشغل إجراء تعديلات دقيقة.

بيئة عمل أفضل للمشغلين أثناء نوبات العمل الممتدة.

العيوب:

يتطلب التدريب والمهارة للعمل بفعالية.

قد يكون أكثر تكلفة مقارنة بطرق التحكم الأبسط.

6. وضع التحكم بدون سائق

الوصف: يستخدم هذا الوضع أجهزة استشعار وكاميرات وذكاء اصطناعي متقدم لتمكين الرافعة من العمل بدون مشغل بشري. يمكن للرافعة اكتشاف العوائق وتعديل مسارها وفقًا لذلك، وحتى رفع المواد ونقلها بشكل مستقل.

الاستخدام: يستخدم بشكل أساسي في البيئات الآلية للغاية مثل المصانع الذكية أو المستودعات الآلية أو الموانئ.

المزايا:

لا حاجة للمشغلين البشريين في الموقع.

مستوى عال من الأتمتة، ويقلل من تكاليف العمالة، ويعزز السلامة.

العيوب:

استثمار أولي مرتفع جدًا للتكنولوجيا.

يتطلب بنية تحتية متقدمة للغاية ونظام صيانة قوي.

7. وضع التحكم المزدوج

الوصف: في هذا الوضع، يمكن لكل من مشغل المقصورة والمشغل الخارجي (باستخدام التحكم المعلق أو اللاسلكي) التحكم في الرافعة. فهو يسمح بتحكم أكثر مرونة وتكرارًا، خاصة في العمليات المعقدة أو الخطرة.

الاستخدام: شائع في الرافعات التي تعمل في بيئات خطرة أو عالية الدقة، كما هو الحال في بناء الهياكل الكبيرة أو مناولة المواد الثقيلة.

المزايا:

المرونة في تشغيل الرافعة مع التكرار في حالة الفشل.

يزيد من السلامة من خلال السماح بالتشغيل عن بعد عند الضرورة.

العيوب:

يمكن أن يؤدي إلى الارتباك إذا لم يتم التنسيق بين كلا العاملين.

قد يزيد من تكاليف التشغيل.

12. رسم



13. التقنية الرئيسية





1. الكفاءة والدقة

التشغيل السلس: توفر رافعات EOT رفعًا سلسًا ومتحكمًا فيه، وهو أمر بالغ الأهمية للتعامل مع المواد الحساسة أو الثقيلة بدقة.

تحديد المواقع بدقة: إنها مجهزة بأدوات تحكم متطورة تسمح بحركة الأحمال بدقة، مما يضمن الدقة في مهام مثل وضع المواد.

2. كفاءة الطاقة

الطاقة الكهربائية: يتم تشغيل رافعات EOT بالكهرباء، مما يجعلها أكثر كفاءة في استخدام الطاقة مقارنة بأنواع الرافعات الأخرى التي قد تعتمد على الديزل أو الأنظمة الهيدروليكية.

الكبح المتجدد: تأتي العديد من رافعات EOT الحديثة مزودة بأنظمة الكبح المتجدد التي تسمح للرافعة بإعادة الطاقة إلى الشبكة أو استخدامها لعمليات أخرى، مما يقلل من استهلاك الطاقة بشكل أكبر.

3. قدرة تحميل عالية

تم تصميم رافعات EOT للتعامل مع مجموعة واسعة من سعات التحميل، من الرفع الخفيف إلى الرفع الثقيل، مما يجعلها متعددة الاستخدامات للعديد من التطبيقات الصناعية مثل مصانع الصلب والمستودعات ومواقع البناء.

4. فعالة من حيث التكلفة

تكاليف تشغيل منخفضة: نظرًا لتشغيلها الكهربائي والحد الأدنى من متطلبات الصيانة، تتحمل رافعات EOT عمومًا تكاليف تشغيل وصيانة أقل مقارنة بالرافعات الهيدروليكية أو التي تعمل بالديزل.

عمر خدمة طويل: مع الصيانة المناسبة، تميل رافعات EOT إلى التمتع بعمر تشغيلي طويل، مما يساهم في انخفاض التكلفة الإجمالية للملكية.

5. انخفاض الصيانة

أجزاء متحركة أقل: بالمقارنة مع الأنظمة الهيدروليكية، تحتوي الرافعات الكهروميكانيكية على مكونات معقدة أقل، مما يجعلها أسهل في الصيانة.

تآكل أقل: تتعرض المحركات الكهربائية عادةً لتآكل أقل من المضخات الهيدروليكية أو محركات الديزل، مما يؤدي إلى تقليل وقت التوقف عن العمل واحتياجات الصيانة.

6. تحسين السلامة

الميزات الآلية: غالبًا ما تكون رافعات EOT الحديثة مجهزة بميزات السلامة مثل الحماية من الحمل الزائد، وأنظمة مقاومة الاصطدام، ومفاتيح الحد التي تساعد في منع الحوادث وتحسين سلامة العمال.

تحكم أفضل: من خلال دمج أنظمة التحكم المتقدمة، توفر رافعات EOT تحكمًا أفضل في التعامل والحركة، مما يقلل من مخاطر الحوادث المؤسفة.

7. المرونة والقدرة على التكيف

تصميمات قابلة للتخصيص: يمكن تصميم رافعات EOT بميزات محددة لتطبيقات فريدة. يمكن تخصيصها من حيث ارتفاع الرفع، والامتداد، وسعة الحمولة لتلبية الاحتياجات التشغيلية المختلفة.

متعددة الأغراض: يتم استخدامها على نطاق واسع في صناعات مثل البناء والشحن والتصنيع والخدمات اللوجستية، حيث تتعامل مع مجموعة واسعة من الأحمال والمهام.

8. تقليل التأثير البيئي

انبعاثات أقل: نظرًا لأنها تعمل بالكهرباء، تنتج رافعات EOT انبعاثات أقل مقارنة بالرافعات التي تعمل بالوقود الأحفوري، مما يجعلها أكثر صداقة للبيئة.

تقليل الضوضاء: تولد الرافعات الكهربائية عمومًا ضوضاء أقل مقارنة بالرافعات التي تعمل بالديزل أو الرافعات الهيدروليكية، مما يساهم في بيئة عمل أكثر هدوءًا.

9. كفاءة المساحة

تصميم مدمج: عادةً ما يتم تصميم رافعات EOT لتتناسب مع قيود المساحة للمصانع أو المستودعات أو مواقع البناء، ويساعد هيكلها العلوي في زيادة المساحة الأرضية إلى الحد الأقصى.

10. التكامل مع التكنولوجيا الحديثة

الأتمتة: يمكن دمج رافعات EOT مع الأنظمة الآلية لعمليات مثل التحكم عن بعد ومراقبة الأحمال وتسجيل البيانات، مما يحسن أداء النظام وموثوقيته بشكل عام.

الميزات الذكية: مع التقدم في إنترنت الأشياء والذكاء الاصطناعي، يمكن مراقبة رافعات EOT وتحسين أدائها في الوقت الفعلي، مما يعزز الإنتاجية والصيانة التنبؤية.





1. مصانع التصنيع

مناولة المواد: تُستخدم رافعات EOT لنقل المواد الخام والمكونات والسلع التامة الصنع بين الأقسام المختلفة لمصنع التصنيع.

خطوط التجميع: تساعد الرافعات في وضع الأجزاء الثقيلة للتجميع في صناعات مثل صناعة السيارات والفضاء والمعدات الثقيلة.

2. مصانع الصلب

التعامل مع المواد الساخنة: تُستخدم رافعات EOT في مصانع الصلب لنقل المعدن المنصهر والخردة المعدنية والمواد الثقيلة الأخرى. وهي مصممة عادة للعمل في درجات حرارة عالية.

الصب والتشكيل: تساعد الرافعات في حركة السبائك المعدنية أو القضبان أو الألواح أثناء عمليات الصب والتشكيل.

3. بناء السفن

الرفع الثقيل: تعتبر رافعات EOT ضرورية في أحواض بناء السفن لرفع الألواح الفولاذية الثقيلة وأجزاء السفن وغيرها من المعدات المستخدمة في بناء السفن.

دعم التجميع: يساعدون أيضًا في تجميع أقسام كبيرة من السفن أو القوارب في الأحواض الجافة.

4. المستودعات ومراكز التوزيع

التخزين والاسترجاع: في المستودعات الكبيرة أو مراكز التوزيع، تُستخدم رافعات EOT لنقل البضائع من موقع إلى آخر، مما يسهل الوصول إليها ويقلل من العمل اليدوي.

تكديس المنصات: يمكن أن تساعد الرافعات في تحميل وتفريغ المنصات من رفوف التخزين العالية، مما يحسن كفاءة العمليات.

5. مواقع البناء

مناولة المواد: تُستخدم رافعات EOT في البناء لنقل مواد البناء الكبيرة مثل الخرسانة والعوارض الفولاذية وغيرها من العناصر الثقيلة من منطقة إلى أخرى.

المكونات الجاهزة: تستخدم الرافعات أيضًا لرفع مكونات المباني الجاهزة ووضعها بدقة في المشاريع الإنشائية.

6. محطات توليد الطاقة

حركة المعدات الثقيلة: في محطات الطاقة، تساعد رافعات EOT في نقل المكونات الكبيرة مثل التوربينات والمولدات والمحولات، بالإضافة إلى معالجة الوقود أو الرماد.

الصيانة: كما أنها تستخدم لأغراض الصيانة ورفع واستبدال أجزاء من معدات المصنع.

7. الموانئ ومحطات الحاويات

مناولة الحاويات: تُستخدم رافعات EOT في الموانئ لتحميل وتفريغ الحاويات من السفن. فهي حيوية في زيادة كفاءة العمليات اللوجستية.

حركة البضائع: كما أنها تستخدم لنقل أنواع أخرى من البضائع، بما في ذلك المواد السائبة أو الشحن العام.

8. التعدين

مناولة المواد: في عمليات التعدين، تستخدم هذه الرافعات لنقل المواد أو الصخور أو الخامات المستخرجة من جزء من عملية التعدين إلى جزء آخر.

صيانة المعدات: تعتبر رافعات EOT ضرورية لصيانة معدات التعدين الثقيلة عن طريق رفع المكونات الكبيرة واستبدالها.

9. الصناعات الكيماوية والدوائية

التعامل مع المواد الخطرة: في الصناعات التي تتعامل مع المواد الخطرة، تُستخدم رافعات EOT لنقل ومعالجة الحاويات والبراميل والأوعية التي تحتوي على مواد كيميائية أو غيرها من المنتجات الحساسة بأمان.

خطوط الإنتاج: تساعد هذه الرافعات في نقل المواد على طول خطوط الإنتاج، كما هو الحال في تصنيع المنتجات الصيدلانية.

10. الفضاء الجوي

التعامل مع المكونات: تُستخدم رافعات EOT لنقل المكونات الفضائية الكبيرة، مثل أجنحة الطائرات أو أقسام جسم الطائرة أو المحركات، داخل مرافق التجميع والصيانة.

التعامل الدقيق: تم تجهيز هذه الرافعات بميزات للتعامل مع الأجزاء الدقيقة والدقيقة دون إتلافها.





1. التصميم والهندسة

التصميم الأولي: بناءً على متطلبات العملاء (قدرة الرفع، والامتداد، وارتفاع الرفع، وبيئة العمل)، يتم الانتهاء من تصميم الرافعة من قبل المهندسين. ويشمل ذلك التصميم الهيكلي والنظام الميكانيكي ومواصفات النظام الكهربائي.

نمذجة CAD: تم تصميم مكونات الرافعة باستخدام برنامج التصميم بمساعدة الكمبيوتر (CAD) لتحسين الهيكل وسهولة التجميع والصيانة.

معايير السلامة: يتوافق التصميم مع المعايير الدولية مثل IS أو DIN أو IEC، مما يضمن تلبية الرافعة للوائح السلامة.

2. شراء المواد

المواد الخام: يتم الحصول على ألواح الصلب والعوارض والزوايا والمكونات الهيكلية الأخرى. تخضع هذه المواد للاختبار لضمان الجودة والامتثال للمعايير.

المكونات الكهربائية: يتم الحصول على المحركات ولوحات التحكم والكابلات الكهربائية والأجزاء الأخرى من الموردين.

3. تصنيع المكونات

التصنيع الهيكلي: يتم قطع الألواح والعوارض الفولاذية وتشكيلها ولحامها وتجميعها لتشكيل المكونات الهيكلية الرئيسية للرافعة مثل الجسر والشاحنات النهائية وعربة الرفع.

القطع واللحام: يتم قطع المكونات باستخدام آلات CNC ويتم لحامها باستخدام عمليات اللحام الآلية أو اليدوية. يعد اللحام عالي القوة ضروريًا للمكونات الحاملة.

الحفر والتجميع: يتم حفر ثقوب البراغي والدبابيس والمثبتات الأخرى. بعد ذلك، يتم تجميع المكونات في مجموعات فرعية مثل الجسر، والعربة، والرافعة.

4. التجميع الميكانيكي

تجميع الجسر: يتم تجميع جسر الرافعة، الذي يمتد عبر منطقة العمل، من خلال ربط العوارض والأعضاء الهيكلية. يتم أيضًا ربط العجلات وإطارات العجلات بالجسر.

تجميع العربة: يتم تجميع عربة الرفع التي تتحرك على طول جسر الرافعة. يتضمن ذلك توصيل المحرك والمخفض وآلية الرفع.

تجميع الرافعة: يتم تجميع الرافعة، والتي تشمل الأسطوانة، والحبل، والمحرك، وعلبة التروس. من المهم ضمان التشغيل السلس لرفع الحمولة بشكل دقيق.

5. التركيبات الكهربائية

تركيب المحرك: يتم تركيب المحركات الكهربائية للرافعة والجسر ومحركات العربات.

لوحة التحكم والأسلاك: يتم تركيب لوحة التحكم الخاصة بالرافعة، بما في ذلك الدوائر الكهربائية. تم الانتهاء من توصيل الأسلاك لأنظمة الطاقة والتحكم والسلامة، وتوصيل المحركات وأجهزة الاستشعار والمكونات الأخرى.

أجهزة الاستشعار وميزات السلامة: يتم تركيب أجهزة السلامة مثل محددات الحمل، وأجهزة مقاومة الاصطدام، وحماية الجهد الزائد لضمان التشغيل الآمن.

6. برمجة نظام التحكم

تكامل PLC: يتم التحكم في الرافعة باستخدام نظام التحكم المنطقي القابل للبرمجة (PLC). يتضمن ذلك برمجة PLC للتعامل مع حركة الرافعة والجسر والعربة، ولدمج ميزات السلامة مثل مراقبة وزن الحمولة والتوقف في حالات الطوارئ.

جهاز التحكم عن بعد: إذا لزم الأمر، يتم دمج نظام التحكم عن بعد بالراديو أو التحكم المعلق.

الاختبار والمعايرة: يتم اختبار نظام التحكم للتأكد من أن جميع الحركات (الرفع والخفض والسير) سريعة الاستجابة ودقيقة.

7. التجميع والتكامل

التجميع الكامل: بعد تصنيع وإعداد جميع المكونات الرئيسية (الهيكلية والكهربائية والميكانيكية)، يتم تجميع الرافعة بالكامل في المصنع.

التعديلات النهائية: تم ضبط الرافعة بدقة لضمان التشغيل السلس. يتضمن ذلك ضبط محاذاة العجلة، وضمان الرفع السلس، والتحقق من الأداء العام.

8. الاختبار

اختبار ما قبل التسليم: تخضع الرافعة لاختبارات صارمة للتأكد من أنها تلبي جميع مواصفات التصميم ومعايير السلامة.

اختبار الحمل: يتم اختبار الرافعة بحمل يساوي قدرتها المقدرة لضمان الرفع الآمن والاستقرار.

الاختبار الوظيفي: يتم اختبار جميع الحركات (الرافعة، العربة، الجسر) للتأكد من سلاسة ودقة الحركة.

الاختبارات الكهربائية: يتم اختبار الأنظمة الكهربائية للتأكد من الجهد والتيار والسلامة المناسبين.

اختبار نظام التحكم: يتم اختبار نظام التحكم للتأكد من أنه يعمل كما هو متوقع، بما في ذلك التوقف في حالات الطوارئ وأجهزة إنذار السلامة.

9. مراقبة الجودة

طوال عملية الإنتاج، يتم إجراء العديد من فحوصات مراقبة الجودة، مثل اختبار المواد، فحص اللحام، دقة الأبعاد، واختبار النظام الكهربائي.

يتم إجراء الفحص النهائي للتأكد من أن الرافعة جاهزة للإرسال. يتضمن ذلك التحقق من سلامة جميع أنظمة السلامة ووظائفها.

10. التعبئة والإرسال

بعد الاختبار والفحص الناجح، يتم تفكيك الرافعة إلى مكونات قابلة للنقل (إذا لزم الأمر) وتعبئتها للتسليم.

يتم بعد ذلك شحن الرافعة إلى موقع العميل.

عرض ورشة العمل:

قامت الشركة بتركيب منصة ذكية لإدارة المعدات، وقامت بتركيب 310 مجموعة (مجموعات) من روبوتات المناولة واللحام. بعد الانتهاء من الخطة، سيكون هناك أكثر من 500 مجموعة (مجموعات)، وسيصل معدل شبكات المعدات إلى 95%. تم وضع 32 خط لحام قيد الاستخدام، ومن المقرر تركيب 50 خطًا، كما وصل معدل التشغيل الآلي لخط الإنتاج بأكمله إلى 85%.
