رافعة سفلية بعارضة واحدة



الرافعة السفلية ذات العارضة الواحدة هي نوع من الرافعات العلوية المصممة ليتم تركيبها أسفل الهيكل الداعم (على سبيل المثال، مبنى أو إطار فولاذي) وليس فوقها. يوفر هذا التكوين مزايا توفير المساحة ويعتبر مثاليًا للتطبيقات التي تكون فيها المساحة العلوية أو المساحة العلوية محدودة.

إن تصميم العارضة الواحدة للرافعة يجعلها خفيفة الوزن وأكثر فعالية من حيث التكلفة مقارنة بالرافعات ذات العارضة المزدوجة، مع توفير كفاءة عالية. ويضمن التصميم السفلي وضع الرافعة أسفل عوارض الدعم، مما يزيد من المساحة العمودية فوق مسار الرافعة.

الميزة الرئيسية للرافعة السفلية هي قدرتها على الاستفادة من المساحة العلوية المحدودة بشكل أكثر فعالية. إنه مثالي للتطبيقات ذات الإرتفاع المنخفض أو المواقع التي يكون فيها ارتفاع السقف مقيدًا. ويمكن تركيبه في مجموعة متنوعة من البيئات، بما في ذلك المستودعات وورش العمل وخطوط الإنتاج، حيث تكون الإرتفاع محدودة ولكن يلزم رفع الأحمال الثقيلة.

يمكن تركيب الرافعة السفلية ذات العارضة الواحدة مباشرة على الجانب السفلي من سقف المبنى أو غيرها من الدعامات الهيكلية، مما يقلل الحاجة إلى أعمال هيكلية إضافية. إنها مصنوعة من مواد عالية الجودة، وقد تم تصميم الرافعات السفلية ذات العارضة الواحدة للعمل لفترة طويلة وموثوقة التشغيل في ظل ظروف الخدمة الشاقة.

تم تجهيز الرافعة السفلية ذات العارضة الواحدة برافعات كهربائية عالية الجودة، مما يوفر تحكمًا سلسًا وفعالًا ودقيقًا في الحمل. وهذا يقلل من التآكل ويطيل عمر الرافعة.

المكونات الأساسية: المحرك

مكان المنشأ: الصين

الضمان: 1 سنة

الوزن (كجم): 5000 كجم

التفتيش الصادر بالفيديو: متوفر

تقرير اختبار الآلات: مقدم

خدمة ما بعد البيع المقدمة: المهندسون متاحون لخدمة الآلات في الخارج

الكلمات الرئيسية: رافعة سفلية بعارضة واحدة

لحظة الرفع المقدرة: 10t

الأعلى. حمولة الرفع: 10 طن

الأعلى. ارتفاع الرفع: 18 م

النطاق: 5-31.5 م





1. الشعاع الرئيسي

1) تعتبر الحزمة الرئيسية للرافعة السفلية ذات العارضة الواحدة مكونًا مهمًا يدعم الحمل وينقل القوى إلى الهيكل الداعم. تتميز الرافعة السفلية ذات العارضة الواحدة بعارضة رئيسية واحدة معلقة من هيكل مدرج الرافعة (عادةً من الجانب السفلي من عوارض المدرج، ومن هنا مصطلح "الأسفلت"). ويمتد الشعاع الرئيسي عادةً عبر عرض حجرة الرافعة.

عادة ما تكون الحزمة الرئيسية مصنوعة من الفولاذ، مع أقسام مثل العوارض I، أو العوارض الصندوقية، أو المقاطع شبه المنحرفة، اعتمادًا على متطلبات الحمولة والامتداد والتصميم. ويعتمد حجم الحزمة الرئيسية على قدرة الرفع للرافعة وامتدادها وتشغيلها. شروط. تتطلب الرافعات الأكبر حجمًا عوارض أثقل ذات مقاطع عرضية أكبر لتحمل القوى المبذولة أثناء التشغيل.

3) التصميم السفلي: على عكس الرافعة العلوية، التي تكون عارضتها الرئيسية فوق العربة، فإن الرافعة السفلية لها عارضة أسفل العربة. يمكن أن يكون هذا مفيدًا في المنشآت ذات الإرتفاع المنخفض أو عندما تكون المساحة محدودة. يدعم الشعاع الرئيسي وزن العربة والرافعة وأي حمولة يتم رفعها. فهو ينقل قوى الحمل إلى الهيكل الداعم (عادةً نظام المدرج)، مما يضمن الاستقرار والسلامة أثناء تشغيل الرافعة.

2. نظام الرفع

يتكون نظام الرفع للرافعة السفلية ذات العارضة الواحدة من عدة مكونات رئيسية تعمل معًا لنقل الأحمال بكفاءة وأمان.

الرافعة: الرافعة هي الآلية التي توفر عملية الرفع. يتكون عادة من:

المحرك: يشغل آلية الرفع.

علبة التروس المخفضة: تقلل من سرعة المحرك وتزيد من عزم الدوران.

الأسطوانة أو السلسلة: حيث يتم جرح وسيلة الرفع (حبل أو سلسلة) لرفع وخفض الحمولة.

الفرامل: تضمن تثبيت الحمولة في مكانها بأمان عندما لا تكون في حالة حركة.

الشاحنات النهائية: هذه هي العجلات والدعامات التي تسمح للرافعة بالسفر على طول المدرج. يتم تركيب الشاحنات النهائية عند كل طرف من العارضة وتكون متصلة بمسارات المدرج. غالبًا ما تكون العجلات مزودة بنظام تحمل متخصص لضمان الحركة السلسة.

الجسر (العارضة): العارضة الواحدة هي العارضة الأفقية التي تمتد المسافة بين الدعامات (قضبان أو أعمدة). إنها تحمل الحمولة من الرافعة وعادة ما تكون مصنوعة من الفولاذ لقوتها ومتانتها. ويعني التصميم السفلي أن الرافعة مثبتة تحت عارضة المدرج، بدلاً من كونها فوقها، مما يوفر هيكلًا أكثر إحكاما ويسمح بارتفاع رفع أعلى.

العربة: العربة هي المكون الذي يحرك الرافعة على طول عارضة الجسر. عادةً ما تكون آلية وتتحرك في الاتجاه الأفقي (السفر المتقاطع)، مما يسمح للرافعة بتغطية كامل مساحة الرافعة.

3. النهايةالنقل

يشير النقل النهائي للرافعة السفلية ذات العارضة الواحدة إلى جزء الرافعة الذي يدعم العارضة ويضم العجلات أو القضبان لحركة الرافعة على طول مساراتها. عادةً ما يتم تركيب هذه العربة النهائية على طرفي عارضة الرافعة وهي مصممة للتحرك على طول المدرج، والذي يتم تثبيته عادةً على السقف أو الهيكل العلوي.

توفر العربة النهائية الدعم اللازم لعارضة الرافعة وتساعد على توزيع وزن الرافعة والحمولة. تم تجهيز العربة النهائية بعجلات تعمل على قضبان (عادةً ما تكون معلقة أو مثبتة على الهيكل العلوي للمبنى). في كثير من الحالات، سيكون للعربة النهائية نظام قيادة آلي، مما يسمح لها بالتحرك على طول المدرج. يمكن تجهيزه بمحرك واحد أو تشغيله يدويًا.

تم تصميم العربة النهائية للسماح بحركة الرافعة بسلاسة وتحكم على طول المدرج، مما يضمن المحاذاة الصحيحة أثناء التشغيل. وهي تنقل الحمولة التي تحملها الرافعة إلى المسارات أو نظام التعليق، مما يضمن توزيع الحمولة بالتساوي.



4. آلية سفر الرافعة

1) مبدأ التشغيل

تعمل الرافعة باستخدام المحرك الكهربائي لدفع العربة عبر المسار. يمكن تحريك الرافعة الموجودة على العربة لأعلى ولأسفل لرفع الأحمال أو خفضها. تم تصميم النظام لحركة سلسة ومتحكم فيها لضمان التعامل الفعال مع المواد، غالبًا في المناطق التي تكون فيها المساحة أو الإرتفاع محدودة، مما يجعل الرافعات السفلية مثالية للاستخدام في المصانع أو المستودعات ذات الهياكل العلوية.

2) الخصائص الوظيفية

الدعم والثبات: يتم تركيب آلية التحرك على الجانب السفلي من عارضة الرافعة، وعادةً ما تكون مدعومة بقضبان أو عوارض، وتضمن حركة مستقرة للرافعة على طول مسار سيرها.

وهي تشتمل على عجلات أو مجموعات عربات تعمل على طول المسار الداعم، مما يساعد على توزيع الحمل بالتساوي لمنع التآكل المفرط أو عدم الاستقرار.

نظام القيادة: محرك كهربائي: تستخدم معظم الرافعات المعلقة محركًا كهربائيًا لقيادة آلية السفر. عادةً ما يقترن المحرك بترس تخفيض لتقليل السرعة مع زيادة عزم الدوران من أجل التشغيل السلس.

التحكم في السرعة المتغيرة: قد تكون آلية السير مجهزة بالتحكم في السرعة المتغيرة للسماح بتحديد المواقع بدقة وضبط سرعة سير الرافعة.

آلية الكبح: يعد نظام الكبح ضروريًا لإيقاف الرافعة بشكل آمن، خاصة عندما تتحرك على مسارات مائلة أو تتطلب توقفًا دقيقًا. يمكن أن يشمل ذلك الفرامل الديناميكية والميكانيكية.

5. آلية السفر بالعربة

التركيب الهيكلي

إطار العربة: إطار العربة هو الهيكل الداعم الرئيسي الذي يضم مكونات العربة. عادة ما تكون مصنوعة من الفولاذ لتوفير القوة والصلابة اللازمة. يدعم الإطار آلية الرفع ويضمن المحاذاة الصحيحة للعربة.

عجلات العربة: العربة مجهزة بعجلات تسير على طول عارضة الرافعة. يتم تثبيت هذه العجلات عادةً على جانبي إطار العربة وهي مصممة لتحمل الحمل مع ضمان السفر السلس. عادة ما تكون العجلات مصنوعة من الفولاذ عالي القوة ويمكن تزويدها بمحامل لتقليل الاحتكاك.

محرك القيادة وعلبة التروس: يتم تشغيل العربة بواسطة محرك كهربائي يعمل على تشغيل علبة التروس، والتي بدورها تقود العجلات. عادة ما يتم تركيب المحرك وعلبة التروس على إطار العربة. هذا النظام مسؤول عن توفير الحركة اللازمة للسفر على طول العارضة.

الشاحنات النهائية: هذه هي المكونات الهيكلية الموجودة في طرفي العربة. أنها تدعم عجلات العربة وآلية القيادة. تساعد الشاحنات النهائية على توزيع الحمولة وتسهيل السفر السلس على طول العارضة.

سكة (سكك) العربة: تنتقل العربة عادةً على طول مجموعة من مسارات السكك الحديدية المثبتة على العارضة. تقوم هذه القضبان بتوجيه العربة وتساعد في الحفاظ على ثباتها أثناء التشغيل. يعد تصميم السكة ومحاذاةها أمرًا ضروريًا لضمان الحركة السلسة وتقليل تآكل العجلات.

نظام إمداد الطاقة: يتكون من الأسلاك الكهربائية وأنظمة التحكم التي توفر الطاقة للمحرك الذي يقود العربة. يمكن توصيل مصدر الطاقة من خلال نظام السكك الحديدية الموصلة أو من خلال الكابلات، اعتمادًا على تصميم الرافعة.

آلية الكبح: يتم تركيب نظام الكبح لإيقاف العربة عند الحاجة. يمكن أن يكون ميكانيكيًا أو كهربائيًا أو مزيجًا من الاثنين معًا، مما يضمن توقف العربة بسلاسة وأمان عند الحاجة. يتم تثبيت الفرامل على عجلات العربة أو على مجموعة المحرك وعلبة التروس.

وظيفة آلية تشغيل العربة

حركة العربة (السفر الأفقي): الوظيفة الأساسية لآلية سفر العربة هي السماح للعربة بالتحرك أفقيًا على طول عارضة الجسر. يتم تثبيت العربة على الجانب السفلي من العارضة (وبالتالي "الأسفل")، ويتم تشغيل الحركة عادةً بواسطة محرك كهربائي يقود نظام التروس.

المحركات والمحركات: يتم تشغيل العربة بواسطة محرك كهربائي متصل بنظام القيادة، والذي قد يتضمن ترسًا دوديًا، أو تروسًا حلزونية، أو محرك سلسلة. يوفر المحرك حركة دورانية، والتي يتم تحويلها إلى حركة خطية من خلال آلية القيادة لتحريك العربة.

بكرات أو عجلات التوجيه: يتم تثبيت بكرات أو عجلات التوجيه على العربة ويتم تشغيلها على طول الجانب السفلي من عارضة الرافعة. وقد تم تصميمها لضمان الحركة السلسة للعربة على طول العارضة مع الحفاظ على الاستقرار ومنع أي إزاحة جانبية أو اختلال في المحاذاة.

سعة حمل الحمولة: تم تصميم العربة لحمل الأحمال مع الحفاظ على ثباتها وضمان السفر الدقيق على طول العارضة. تم تصميم العجلات ومكونات القيادة للتعامل مع نطاق الحمل المتوقع دون تآكل أو تشوه مفرط، مما يضمن المتانة على المدى الطويل.

5. التحكم في السرعة:

تسمح آليات التحكم في السرعة بضبط سرعة سير العربة، وهو أمر بالغ الأهمية لضمان الدقة أثناء العمليات. تتم إدارة ذلك عادةً بواسطة محرك التردد المتغير (VFD) أو نظام تحكم مشابه يقوم بضبط سرعة المحرك بناءً على الاحتياجات التشغيلية.

6. عجلة الرافعة

تعتبر عجلة الرافعة للرافعة السفلية ذات العارضة الواحدة مكونًا حاسمًا يدعم ويوجه حركة الرافعة على طول مسارها.

تم تصميم عجلة الرافعة لتسهيل حركة الرافعة على طول مسار السكك الحديدية، مما يسمح بالنقل الأفقي للأحمال داخل مساحة العمل. في الرافعة السفلية، يتم تثبيت العارضة الرئيسية للرافعة أسفل قضبان المدرج، ولهذا السبب غالبًا ما تكون العجلات يتم وضعها بشكل مختلف مقارنة بالرافعة العلوية. تسمح هذه العجلات للرافعة بالتحرك بسلاسة على طول المسار دون الحاجة إلى هيكل دعم كبير في الأعلى.

عادة ما تكون عجلات الرافعة مصنوعة من الفولاذ عالي القوة أو الحديد الزهر لتحمل الأحمال الثقيلة والحركة المستمرة. وهي عادةً ما تكون أسطوانية وقد تحتوي على شفة على الجانب الداخلي لإبقائها محاذية للمسار. غالبًا ما تكون العجلات مجهزة بعجلات عالية - محامل عالية الجودة تساعد على تقليل الاحتكاك وتضمن دورانًا سلسًا.

يتم تحديد تصميم العجلة، بما في ذلك قطرها وتركيبة المواد، بناءً على الحد الأقصى للوزن المتوقع أن ترفعه الرافعة وتتحرك.

7. خطاف الرافعة

إن خطاف الرافعة في سياق الرافعة السفلية ذات العارضة الواحدة هو المكون الذي يحمل الحمولة ويرفعها. في الرافعة السفلية، يتم تركيب قضبان الرافعة أسفل الهيكل العلوي (العارضة) وليس في الأعلى، مما يسمح للرافعة بالعمل في مساحات ذات مساحة رأس محدودة.

عادة ما يكون الخطاف مصنوعًا من مادة فولاذية أو سبيكة عالية القوة لتحمل الأحمال الثقيلة. وهو مصمم لتثبيت الحمولة بشكل آمن بشكل مدبب أو مستدير لتقليل مخاطر الانزلاق. قد تحتوي بعض الخطافات على مزلاج أمان يمنع الحمل من الانفصال عن طريق الخطأ.

تم تصميم الخطاف للتعامل مع سعات تحميل محددة، والتي تعتمد على قدرة الرفع الإجمالية للرافعة. غالبًا ما يتم وضع علامة على هذه السعات على الخطاف، إلى جانب علامات السلامة الأخرى.

يتم توصيل الخطاف بآلية الرفع (مثل السلسلة أو الحبل أو الحبل السلكي) التي ترفع الحمولة وتخفضها. ويتم تثبيتها على العربة أو كتلة الرفع التي تنتقل على طول العارضة.

8. المحرك

يعد محرك الرافعة السفلية ذات العارضة الواحدة مكونًا مهمًا يوفر الطاقة اللازمة لرفع الأحمال ونقلها.

يقوم المحرك بتشغيل عربة الرافعة أو نظام الرفع، مما يتيح حركة الحمولة على طول العارضة. وهو مصمم لتوفير قدر محدد من عزم الدوران والسرعة لضمان التشغيل السلس والآمن للرافعة.

محركات التيار المتردد: شائعة في الرافعات العلوية، وتوفر تشغيلًا موثوقًا ومستمرًا. يمكن تصميمها لكل من السرعات المتغيرة أو الثابتة. تستخدم للرافعات التي تتطلب دورات عمل طويلة.

محركات التيار المستمر: توفر تحكمًا أفضل في السرعة وتستخدم بشكل عام عند الحاجة إلى التحكم الدقيق، خاصة في التطبيقات التي تتطلب سرعات متغيرة. غالبًا ما تستخدم للرافعات الصغيرة أو المتخصصة.

محركات الفرامل: محركات مدمجة مع نظام الكبح لإيقاف الرافعة بسرعة وأمان بعد عمليات رفع الحمولة أو خفضها. تستخدم عادةً لرفع وخفض الأحمال.

.

9. نظام إنذار الصوت والضوء ومفتاح الحد

1) نظام إنذار الصوت والضوء

الإنذار الصوتي (البوق أو صفارة الإنذار): يعمل الإنذار الصوتي على تنبيه الأشخاص في المنطقة المحيطة عندما تكون الرافعة قيد التشغيل أو إذا كانت هناك حالة خطرة. غالبًا ما يتم استخدامه للتحذير من حركات الرافعة أو عمليات الرفع أو أي حالات طوارئ. يتكون عادةً من بوق عالٍ أو صفارة إنذار تنبعث منها صوت عالي النبرة. يمكن تشغيلها بواسطة حركات رافعة محددة (على سبيل المثال، الرفع، الخفض، السير) .غالبًا ما يتم تصميمه للعمل في بيئات ذات ضوضاء محيطة عالية، مما يضمن أنه لا يزال مسموعًا للعمال القريبين. قد يكون له حجم قابل للتعديل أو أنماط صوتية (على سبيل المثال، مستمر أو متقطع).

إنذار ضوئي (ستروب أو أضواء وامضة): تكمل أجهزة الإنذار الضوئية إنذار الصوت من خلال توفير تحذير مرئي، وهو أمر مفيد بشكل خاص في البيئات الصاخبة أو عندما لا يسمع الأشخاص إنذار الصوت بوضوح. يتضمن عادةً ضوء وامض ساطع أو ضوء قوي.يمكن يتم تركيبها على الرافعة نفسها أو الهياكل القريبة. غالبًا ما ترتبط بتشغيل الرافعة للإشارة إلى أنشطة محددة (على سبيل المثال، عندما تكون الرافعة في الحركة، أثناء الرفع، أو في حالات الطوارئ). ألوان ضوئية مختلفة (على سبيل المثال، الأحمر، يمكن استخدام اللون الأصفر أو الأزرق) للإشارة إلى حالات أو مستويات تنبيه مختلفة (على سبيل المثال، اللون الأحمر للخطر، والأصفر للتحذير).

2) مفتاح الحد

يعد المفتاح الحدي في الرافعة السفلية ذات العارضة الواحدة مكونًا أساسيًا للسلامة يضمن تشغيل الرافعة ضمن نطاق العمل الآمن، مما يمنع السفر الزائد أو تلف هيكل الرافعة.

وظيفة مفاتيح الحد:

كشف نهاية السفر: يتم عادةً تثبيت مفتاح الحد على طرفي مسار سير الرافعة. يكتشف متى وصلت عربة الرافعة أو الرافعة إلى الحد الأقصى أو الحد الأدنى على طول العارضة أو المسار.

يمنع السفر الزائد: عندما تصل الرافعة إلى نهاية حد السفر الخاص بها، سيتم تنشيط مفتاح الحد ويشير إلى نظام التحكم في الرافعة لإيقاف المزيد من الحركة في هذا الاتجاه.

قطع السلامة: يساعد هذا الإجراء على منع الأضرار الميكانيكية أو مخاطر السلامة الناجمة عن السفر الزائد، مثل الضغط على المكونات الهيكلية للرافعة أو التداخل مع المعدات الأخرى.

10. أجهزة السلامة

1. الحماية من الحمولة الزائدة: مفتاح حد الحمولة الزائدة: يمنع هذا الجهاز الرافعة من رفع الأحمال التي تتجاوز السعة القصوى المقدرة. إذا كانت الحمولة ثقيلة جدًا، فستتوقف الرافعة عن العمل تلقائيًا، مما يمنع حدوث أضرار أو حوادث.

2. مفاتيح الحد: مفتاح حد نهاية السفر: يتم تثبيت هذه المفاتيح لإيقاف حركة الرافعة عندما تصل إلى أقصى مسافة سفر في أي من الاتجاهين (أفقي أو رأسي)، مما يضمن عدم اصطدامها بالعوائق أو تلف المعدات الأخرى.

مفتاح حد الرافعة: يمنع الرافعة من الرفع أو الانخفاض إلى ما هو أبعد من الحدود الآمنة، مما يحمي مكونات الحمولة والرافعة.

3. زر التوقف في حالات الطوارئ (E-Stop): ميزة أمان تعمل على إيقاف تشغيل الرافعة فورًا في حالة الطوارئ. يمكن تشغيل هذا الزر يدويًا بواسطة المشغل أو تلقائيًا إذا اكتشف النظام وجود خطر على السلامة.

4. نظام فرامل الأمان: تشتمل الرافعة على فرامل ميكانيكية أو كهربائية يتم تفعيلها في حالة وجود عطل في النظام (مثل فقدان الطاقة). تمنع هذه المكابح سقوط الحمولة أو تحركها بشكل غير متوقع.

5. نظام مقاومة التأرجح: بعض الرافعات المتقدمة مجهزة بتقنية مقاومة التأرجح لتقليل تذبذب أو تأرجح الحمولة، خاصة عند نقل المواد الطويلة أو الثقيلة. وهذا يساعد على منع وقوع الحوادث وتلف التحميل.

6. مؤشر تحميل الرافعة (CLI): يقوم هذا الجهاز بمراقبة وعرض الحمل الحالي على الرافعة في الوقت الفعلي. فهو يحذر المشغل إذا تجاوز الحمولة حد الرفع الآمن ويساعد على منع حالات التحميل الزائد.

7. التحكم في القلادة باستخدام مفتاح الرجل الميت: يشتمل التحكم في قلادة الرافعة عادةً على ميزة "مفتاح الرجل الميت". إذا قام المشغل بتحرير المفتاح، تتوقف الرافعة تلقائيًا، مما يمنع وقوع الحوادث إذا أصبح المشغل عاجزًا.

8. مصدر الطاقة في حالات الطوارئ: في حالة انقطاع التيار الكهربائي، يضمن مصدر الطاقة الاحتياطي (مثل البطارية أو المولد) إمكانية تشغيل الرافعة بأمان لخفض الحمل وإيقاف النظام.

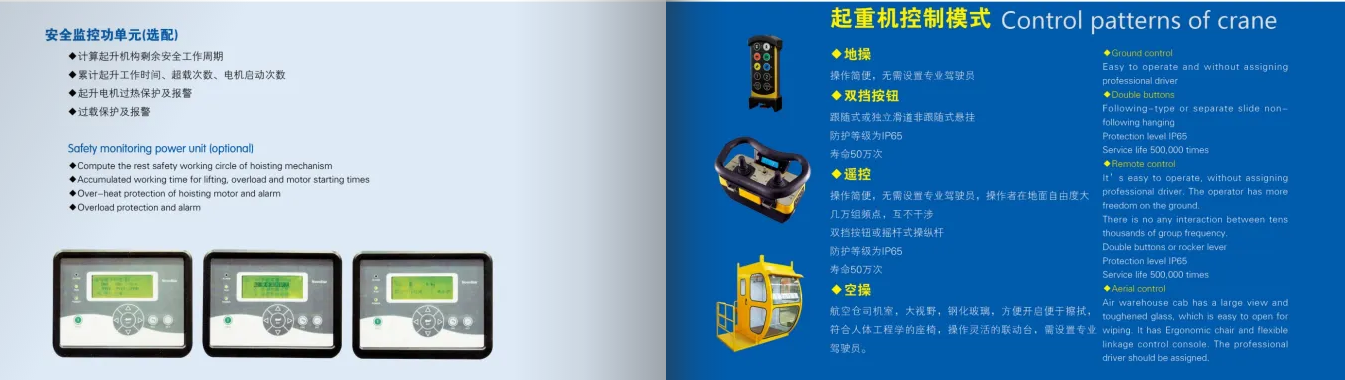

11. وضع التحكم

1. التحكم في المقصورة (أو التحكم في القلادة)

يتحكم المشغل في الرافعة من كابينة التحكم أو عبر وحدة تحكم معلقة محمولة باليد.

يتم وضع الكابينة عادةً في أحد طرفي الرافعة، بينما يسمح التحكم المعلق بالتشغيل عن بعد.

يُستخدم هذا الوضع لتحسين الرؤية والتحكم في العمليات في بيئات معينة.

المزايا: تحكم أفضل في الحركة، وميزات السلامة، وسهولة التشغيل.

العيوب: قد يحد من نطاق حركة المشغل أو الوصول إلى مناطق معينة.

2. جهاز التحكم عن بعد بالراديو

يستخدم المشغل جهاز إرسال لاسلكي للتحكم في الرافعة عن بعد، مما يوفر المرونة ورؤية أفضل.

وهذا مفيد بشكل خاص في المواقف التي يحتاج فيها المشغل إلى التحرك حول الرافعة أو أن يكون في وضع محدد لأغراض السلامة أو التشغيل.

المزايا: تعزيز المرونة والتنقل والسلامة.

العيوب: إمكانية تداخل الإشارة أو قيود النطاق.

3. محطة التحكم الثابتة

يمكن أيضًا تشغيل الرافعة من لوحة تحكم ثابتة موجودة بالقرب من هيكل الرافعة.

يعد هذا الوضع شائعًا في البيئات التي يتم فيها استخدام الرافعة في مساحة عمل مخصصة أو على مسار ثابت.

المزايا: البساطة والموثوقية.

العيوب: محدودية حركة المشغل.

4. التحكم الآلي

في الأنظمة الأكثر تقدمًا، يمكن التحكم في الرافعة تلقائيًا عبر أجهزة الاستشعار أو البرمجة المحددة مسبقًا. وهذا يسمح بتنفيذ المهام دون تدخل بشري مباشر.

المزايا: زيادة الإنتاجية، وتقليل الأخطاء البشرية، وتحسين العمليات.

العيوب: تكلفة أولية عالية، صيانة معقدة.

5. عصا التحكم أو التحكم باللمس

بعض الرافعات، خاصة في الأنظمة الحديثة، تأتي مزودة بعصا تحكم أو واجهات تعمل باللمس، مما يجعل التشغيل أكثر سهولة وكفاءة.

12. رسم



13. التقنية الرئيسية



كفاءة المساحة: يتم تركيب الرافعة أسفل عوارض المدرج، مما يجعلها مثالية للمنشآت ذات الإرتفاع المحدود أو حيث يكون تحقيق أقصى قدر من المساحة العلوية أمرًا مهمًا. يعد هذا مفيدًا بشكل خاص في المباني ذات الأسقف المنخفضة أو المناطق التي يمكن أن تتداخل فيها المعدات المثبتة في السقف (مثل التدفئة والتهوية وتكييف الهواء أو الإضاءة) مع الرافعة العلوية.

تقليل حمل هيكل المبنى: بما أن الرافعة تتدلى من الجانب السفلي من عوارض المدرج، فإن الحمل الإجمالي على هيكل المبنى يكون عمومًا أقل من حمل الرافعة العلوية. يمكن أن يكون هذا مفيدًا في المباني التي لديها قيود على قدرة التحمل.

تصميم مدمج: عادةً ما يكون تصميم العارضة الواحدة خفيف الوزن وصغير الحجم مقارنة بنظام العارضة المزدوجة. وهذا يمكن أن يؤدي إلى توفير التكاليف من حيث المواد والتركيب، كما أنه يتطلب مساحة أقل للتشغيل.

تكاليف صيانة أقل: مع وجود مكونات أقل وتصميم أبسط مقارنة بالرافعات ذات العارضة المزدوجة، فإن الرافعات ذات العارضة الواحدة تكون عمومًا ذات تكاليف صيانة أقل وتتطلب صيانة أقل بمرور الوقت.

التشغيل السلس والدقيق: يسمح هيكل الرافعة بحركة أكثر سلاسة على طول المسارات، مما يوفر تحكمًا دقيقًا في الحمولة، وهو أمر بالغ الأهمية لبعض التطبيقات الصناعية.

فعالة من حيث التكلفة: يستخدم تصميم العارضة الواحدة مواد أقل وعادة ما يكون ميسور التكلفة من حيث التكلفة الأولية والكفاءة التشغيلية مقارنة بالأنظمة الأكثر تعقيدًا مثل الرافعات ذات العارضة المزدوجة.

المرونة في استغلال المساحة: نظرًا لأن الرافعة لا تتطلب مساحة رأسية كبيرة للتركيب، فهي تسمح باستخدام أفضل للمساحة الأرضية في المستودع أو المصنع.

تشغيل أكثر هدوءًا: تعمل الرافعات ذات العارضة الواحدة عمومًا بهدوء أكبر مقارنة بالأنظمة الأكبر حجمًا والأكثر تعقيدًا، مما يجعلها مناسبة للبيئات التي يكون فيها تقليل الضوضاء أمرًا مهمًا.

سهولة التركيب: نظرًا للوزن الخفيف والتصميم البسيط، عادةً ما يكون التثبيت أسرع وأكثر وضوحًا مقارنة بالرافعات الأكبر حجمًا.





مراكز المستودعات والتوزيع:

مثالية للتطبيقات في المستودعات ذات الأسقف ذات الارتفاعات المنخفضة حيث تكون المساحة المخصصة للرأس محدودة.

تستخدم لنقل المواد أو البضائع الثقيلة أو الطرود من مكان إلى آخر.

مصانع التصنيع:

مفيد في المصانع التي تكون فيها كفاءة المساحة مهمة، مثل إنتاج السيارات أو الإلكترونيات.

يساعد في رفع ونقل الأجزاء أو المنتجات على طول خط التجميع.

الورش والمصانع الصغيرة:

في ورش العمل ذات الأسقف المنخفضة، توفر الرافعات المعلقة حلاً مدمجًا للرفع دون الحاجة إلى تعديلات هيكلية مكلفة.

رفع الأحمال الصغيرة إلى المتوسطة الوزن، مثل الآلات أو الأدوات أو المكونات.

العمليات اللوجستية والشحن:

تستخدم في تحميل وتفريغ البضائع الثقيلة من الحاويات أو الشاحنات أو سفن الشحن حيث توجد قيود على المساحة.

شائع أيضًا في التعامل مع المنافذ، خاصة في المناطق الأصغر حجمًا والأكثر إحكاما.

مواقع البناء:

يمكن تركيبها في الأماكن ذات الإرتفاع المحدود، مثل أسفل الهياكل القائمة، لرفع مواد البناء مثل العوارض الفولاذية أو الكتل الخرسانية.

المسابك ومصانع الصلب:

مفيد لرفع الحاويات المعدنية المنصهرة أو المواد الفولاذية الثقيلة حيث يلزم التحكم الدقيق في حركة الحمولة.





1. التصميم والهندسة

تحليل المتطلبات: فهم مواصفات العميل مثل سعة الحمولة والامتداد وارتفاع الرفع والبيئة (على سبيل المثال، الاعتبارات الداخلية والخارجية ودرجة الحرارة).

التصميم الهيكلي: تصميم هيكل الرافعة بما في ذلك العارضة المفردة والشاحنات النهائية والرافعة والمكونات الأخرى بناءً على المواصفات المقدمة.

اختيار المواد: اختر المواد بناءً على متطلبات التحمل والمتانة، وعادةً ما يكون الفولاذ عالي القوة للعوارض والمكونات.

تصميم النظام: التصميم الهندسي للنظام الكهربائي، وآليات الرفع، وميزات السلامة (مفاتيح الحد، والحماية من الحمل الزائد، وما إلى ذلك)، وأنظمة التحكم.

2. شراء المواد

طلب المواد الخام مثل الألواح الفولاذية والكمرات والمحركات والتروس والمكونات الكهربائية وآليات الرفع.

التحقق من أن جميع المواد تلبي معايير الجودة المطلوبة للقوة والمتانة والسلامة.

3. تصنيع المكونات

تصنيع العارضة: قص ولحام وتجميع العارضة المفردة. غالبًا ما يكون هذا هو الجزء الأكبر من الرافعة ويجب تصنيعه بدقة لضمان المحاذاة والتوازن الصحيحين.

تصنيع الشاحنات النهائية: تصنيع وتجميع الشاحنات النهائية (الوحدات التي تحمل الرافعة على طول المسارات). عادة ما تكون مصنوعة من الفولاذ ويجب أن تكون مزودة بعجلات تتدحرج على طول مسار الرافعة.

مجموعة الرافعة: قم بتجميع آلية الرفع، بما في ذلك المحرك وعلبة التروس وأسطوانة الرفع والحبل. يتضمن ذلك أيضًا تكوين عناصر التحكم للرفع والخفض.

الأنظمة الكهربائية وأنظمة التحكم: تركيب لوحات التحكم والأسلاك والمكونات الكهربائية الأخرى. يتضمن ذلك تكامل مفاتيح الحد، وأجهزة السلامة، وأنظمة الاتصالات (على سبيل المثال، جهاز التحكم عن بعد أو القلادة).

4. تجميع الرافعة

إطار الرافعة العملاقة: قم بتجميع العارضة المفردة والشاحنات النهائية لإنشاء إطار الرافعة.

تركيب الرافعة: قم بتوصيل آلية الرفع بهيكل العارضة.

تركيب السكك الحديدية والمسارات: إذا كان سيتم تركيب الرافعة على القضبان، فيجب تثبيت المسارات ومحاذاتها.

5. الاختبار ومراقبة الجودة

اختبار الحمل الثابت: إجراء اختبارات للتأكد من قدرة الرافعة على التعامل مع الحمل المحدد دون تشوه أو فشل.

الاختبار الديناميكي: اختبر الرافعة تحت الحمل أثناء التشغيل (الرفع، والتحريك، وما إلى ذلك) لضمان التشغيل والأداء السلس.

الاختبارات الكهربائية والتحكم: التأكد من أن الأنظمة الكهربائية تعمل بشكل صحيح وآمن. تحقق من جميع مفاتيح الحد وأجهزة الاستشعار وعناصر التحكم.

اختبارات السلامة: التحقق من ميزات السلامة مثل الحماية من الحمل الزائد، ووظائف التوقف في حالات الطوارئ، وأنظمة الكبح.

6. الطلاء والتشطيب

تحضير السطح: تنظيف وتجهيز جميع الأسطح الفولاذية لمنع التآكل.

الطلاء: قم بوضع طبقة واقية من الطلاء، وعادةً ما يكون طلاءًا صناعيًا عالي الجودة ومقاومًا لبيئة التشغيل (على سبيل المثال، مقاومة الطقس للاستخدام الخارجي).

وضع العلامات ووضع العلامات: قم بتمييز الرافعة بملصقات السلامة وقدرات الحمولة ومعلومات الشركة المصنعة.

7. التفتيش النهائي

افحص الرافعة بأكملها للتأكد من تركيب جميع المكونات بشكل صحيح وأن الرافعة تتوافق مع لوائح السلامة ومواصفات العميل.

تأكد من أن جميع الوثائق صحيحة، بما في ذلك أدلة المستخدم وتعليمات الصيانة وشهادة الاختبار.

8. التسليم والتركيب

النقل: قم بشحن الرافعة إلى موقع التركيب، مع التأكد من تعبئتها وحمايتها بشكل صحيح أثناء النقل.

التثبيت: يشمل التثبيت في الموقع تركيب الرافعة على مساراتها (إن أمكن)، وتوصيل مصدر الطاقة، وضمان المحاذاة والتشغيل المناسبين.

مرحلة التشغيل: إجراء الاختبار التشغيلي النهائي في الموقع وتسليم الرافعة إلى العميل. التأكد من تدريب العميل على كيفية تشغيل وصيانة الرافعة.

9. دعم ما بعد التثبيت

توفير دعم ما بعد البيع، بما في ذلك خدمات الصيانة واستكشاف الأخطاء وإصلاحها وقطع الغيار.

عرض ورشة العمل:

قامت الشركة بتركيب منصة ذكية لإدارة المعدات، وقامت بتركيب 310 مجموعة (مجموعات) من روبوتات المناولة واللحام. بعد الانتهاء من الخطة، سيكون هناك أكثر من 500 مجموعة (مجموعات)، وسيصل معدل شبكات المعدات إلى 95%. تم وضع 32 خط لحام قيد الاستخدام، ومن المقرر تركيب 50 خطًا، كما وصل معدل التشغيل الآلي لخط الإنتاج بأكمله إلى 85%.
