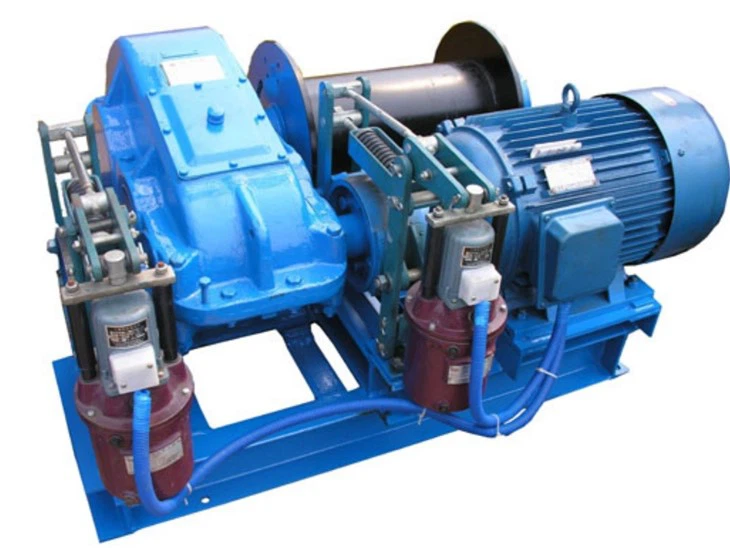

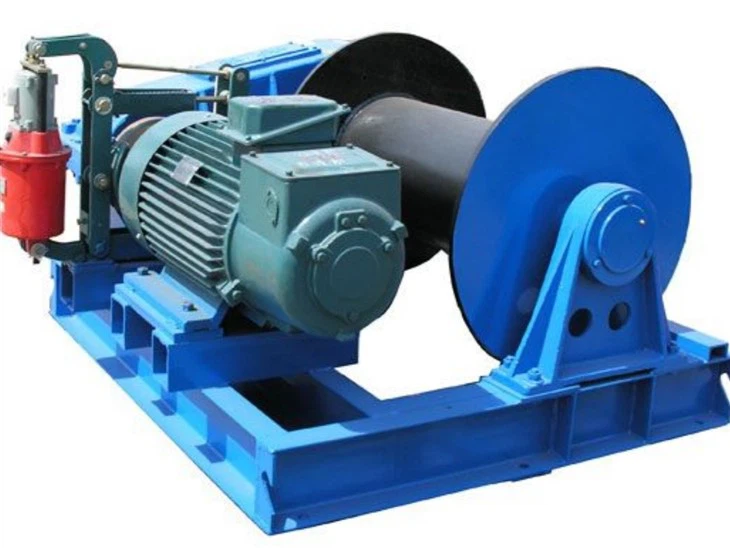

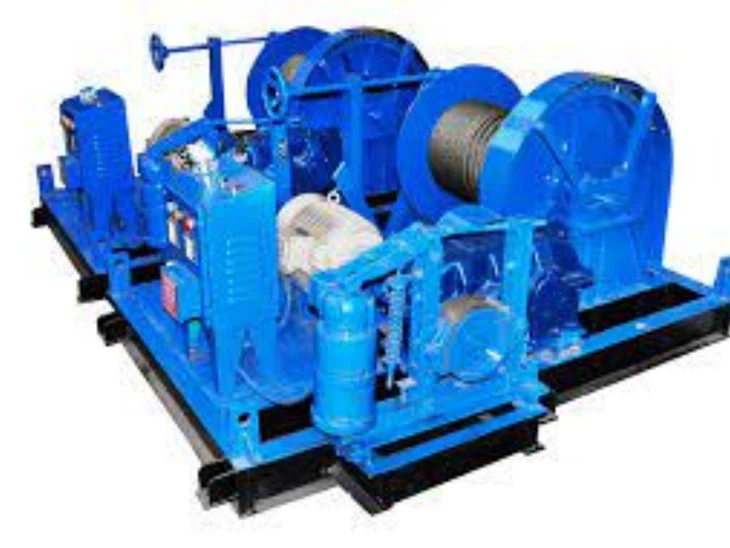

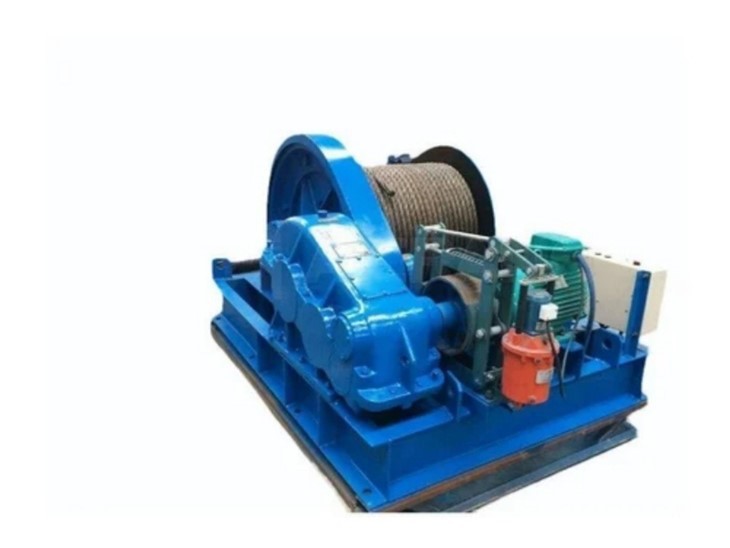

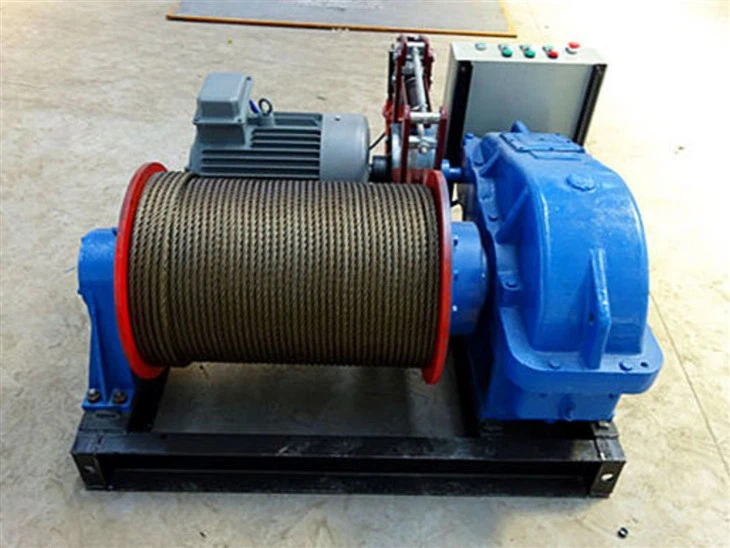

وينش الكهربائية السريعة

تعد Winches الكهربائية السريعة أدوات قوية مصممة للرفع السريع أو السحب أو وضع الأحمال الثقيلة. يتم استخدامها بشكل شائع في الصناعات مثل البناء ، والبحرية ، والطرق الوعرة ، والترفيه (تزوير) ، وعمليات الإنقاذ.



الميزات الرئيسية للرباطات الكهربائية السريعة:
سرعة الخط العالي - مصممة لاسترجاع سريع ، غالبًا مع التحكم في السرعة المتغيرة.

سعة سحب قوية-تتراوح من الوزن الخفيف (1 ، 000 رطل) إلى الثقيلة (20 ، {4}} رطل).

نوع المحرك -

محركات المغناطيس الدائمة - أسرع ، أخف ، ولكن قد ترتفع درجة حرارة تحت الأحمال الثقيلة.

Series Ernd Motors-أكثر متانة للاستخدام الشاق ولكن أبطأ قليلاً.

دورة العمل - مهمة للاستخدام المستمر ؛ Winches الصناعية لديها تبديد حرارة أفضل.

خيارات الجهد -

12V\/24V - شائع للسيارات (الشاحنات ، ATVs ، القوارب).

110V\/220V\/480V - لتطبيقات التزوير الصناعية والمرحلة.

نظام الكبح-الفرامل التلقائية للحمل من أجل السلامة.

جهاز التحكم عن بُعد - خيارات لاسلكية أو سلكية للتشغيل الآمن.





السعة: 1-1200 طن

طول الحبل: 6-2500 م

ارتفاع ارتفاع: مخصص وفقًا لظروف موقع العملاء

الجهد المكسور: 220V ~ 690V ، 50-60 Hz ، 3PH AC

فئة الحماية: IP54 IP55

وضع التحكم في الرافعة: PendantControl \/ التحكم عن بعد \/ التحكم في المقصورة



1. مجموعة كاملة من مكونات الينش

الرافعة الكهربائية السريعة هي أجهزة قوية تستخدم لرفع أو سحب أو وضع أحمال ثقيلة بسرعة. وهي تتكون من عدة مكونات رئيسية تعمل معًا لضمان تشغيل فعالة وموثوقة. فيما يلي المكونات الرئيسية لنش كهربائي سريع:

1. المحرك الكهربائي
يوفر القدرة على قيادة الرافعة.

يمكن أن يكون AC (تيار بالتناوب) أو DC (التيار المباشر) ، اعتمادًا على التطبيق.

تتيح المحركات عالية السرعة سرعات أسرع خط.

2. الأسطوانة (أو التخزين المؤقت)
المكون الأسطواني حيث يتم جرح الكبل أو الحبل.

مصنوعة من مواد متينة مثل الصلب لتحمل الأحمال الثقيلة.

مصممة لسلاسة وحتى متعرجة لمنع تلف الكابلات.

3. حبل سلك أو كابل اصطناعي
خط الحمل (حبل الأسلاك الفولاذية أو الحبل الاصطناعي مثل Dyneema).

تم اختياره بناءً على القوة والمرونة والمقاومة للتآكل.

4. علبة التروس (نظام النقل)
يقلل من سرعة المحرك مع زيادة عزم الدوران لسحب قوي.

التروس الحلزونية أو الكوكبية شائعة للتشغيل السلس والفعال.

5. نظام الكبح
يمنع الاسترخاء غير المرغوب فيه للكابل عندما يتوقف الرافعة.

تشمل الأنواع:

الفرامل الميكانيكية (مطالبة بنابض ، آمنة من الفشل)

الفرامل الديناميكية (الكهرومغناطيسية)

الفرامل التلقائية التحميل

6. نظام التحكم
يتضمن جهاز التحكم عن بُعد (سلكي أو لاسلكي) لسلامة المشغل.

قد تتميز عناصر التحكم في السرعة المتغيرة لمعالجة الدقة.

بعض Winches المتقدمة لديها وحدات التحكم المنطقية القابلة للبرمجة (PLCs) للأتمتة.

7. القابض (آلية المشاركة)
يسمح بالفصل اليدوي للأسطوانة من أجل تبريد حرة (إطلاق سريع للكابل).

يمكن أن تكون تعمل على الرافعة أو الكهرومغناطيسية.

8. Fairlead (دليل الكابل)
يضمن حركة الكابل السلس على الأسطوانة.

الأنواع:

الأسطوانة fairlead (للكابلات الصلب)

Hawse Fairlead (للحبال الاصطناعية)

9. إطار التثبيت أو القاعدة
يوفر الدعم الهيكلي ويؤمن الرافعة للسيارة أو المقطورة أو التثبيت الثابت.

في كثير من الأحيان مصنوعة من الصلب الشاق.

10. أجهزة مراقبة وسلامة الحمل
تحميل أجهزة الاستشعار لمنع التحميل الزائد.

الحد من المفاتيح لإيقاف الرافعة في الحد الأقصى للتمديد\/التراجع.

توقف الطوارئ (E-Stop) للإغلاق الفوري.

11.
يمنع ارتفاع درجة الحرارة أثناء الاستخدام لفترة طويلة.

قد تشمل المشجعين أو زعانف تبديد الحرارة.

12. إمدادات الطاقة والأسلاك
يتطلب اتصال كهربائي مستقر (البطارية ، المولد ، أو طاقة التيار الكهربائي).

الكابلات الشاقة والموصلات للتعامل مع التيار العالي.




2. الحد من جهاز سلامة التبديل

غالبًا ما تتضمن Winches الكهربائية السريعة أجهزة أمان محول الحد لمنع الإفراط في السفر ، والتي يمكن أن تسبب أضرارًا للونش أو الحمل أو المعدات المحيطة بها. إليك كيفية عملهم ولماذا هم مهمون:

1. ما هو مفتاح الحد في الرافعة؟
مفتاح الحد هو جهاز كهروميكانيكي يقطع الطاقة تلقائيًا إلى محرك Winch عندما يصل الحمل إلى الحد العلوي أو الأدنى مسبقًا. هذا يمنع:

الإفراط في التغلب على (Winching مرتفع للغاية ، المخاطرة تلف الكابل أو انخفاض الحمل).

الإفراط في الارتقاء (عدم وجود الكثير من الكابلات ، مما يؤدي إلى التشابك أو الإجهاد الهيكلي).

2. أنواع مفاتيح الحد في الرافعة الكهربائية
مفاتيح الحد الدوار - الناتجة عن دورات الأسطوانة (شائعة في الينتش).

مفاتيح حد ذراع ذراع الرافعة-يتم تنشيطه جسديًا عن طريق حركة الكبل أو الخطاف.

مستشعرات المغناطيسية\/القرب-غير الاتصال ، باستخدام مستشعرات تأثير القاعة للتحكم الدقيق.

3. فوائد السلامة
يمنع الحمل الزائد للكابلات - توقف الرافعة قبل أن يتم تخزين الكابل بالكامل أو غير ملوث.

يتجنب الفشل الميكانيكي - يقلل من التوتر على التروس والفرامل والمحركات.

يعزز سلامة المشغل - يقلل من مخاطر الكابلات المقطوعة أو قطرات الحمل غير المنضبط.

4. التثبيت والتعديل
يجب معايرة بشكل صحيح لتتناسب مع الحد الأقصى\/الحد الأدنى من السفر في ونش.

يضمن الاختبار المنتظم الموثوقية (قد تكون هناك حاجة إلى التجاوز اليدوي للصيانة).

5. ميزات أمان إضافية (مكملة للحد من المفاتيح)
مستشعرات التحميل - اكتشف شروط الحمل الزائد.

توقف الطوارئ (E-Stop)-مفتاح قطع يدوي.

الفرامل الميكانيكية - الانخراط عندما يتم قطع الطاقة.

6. الامتثال والمعايير
يجب أن تتوافق العديد من الينشات الصناعية لمعايير السلامة مثل:

OSHA (إدارة السلامة والصحة المهنية)

ANSI\/ASME B30.7 (رافعات الأسطوانة المثبتة على قاعدة)

ISO 4309 (عمليات تفتيش حبل سلك الرافعة)



3. جهاز السلامة

إن الرافعة الكهربائية السريعة هي أدوات قوية تستخدم في العديد من الصناعات ، بما في ذلك البناء والبحرية والانتعاش على الطرق الوعرة. لضمان تشغيل آمن ، يجب أن تكون مجهزة بأجهزة السلامة المناسبة. فيما يلي ميزات السلامة الرئيسية وأفضل الممارسات:

1. حماية الحمل الزائد (محدد الحمل)
يمنع الرافعة من العمل خارج قدرتها المقدرة.

يقطع الطاقة تلقائيًا أو يؤدي إلى إنذار عند التحميل الزائد.

تستخدم بعض النماذج قابض ميكانيكي أو مستشعر إلكتروني.

2. توقف الطوارئ (الإلكترونية)
يسمح بإغلاق فوري في حالة الخطر.

يمكن أن يكون زرًا عن بعد أو زر لاسلكي أو مفتاح مثبت على اللوحة.

3. نظام الفرامل التلقائي
تشارك عندما يتم قطع الطاقة لمنع التخزين المؤقت غير المنضبط.

ضروري لعقد الأحمال بشكل آمن.

4. محولات الحد (حد السفر العلوي\/السفلي)
يوقف الرافعة عندما يصل الحمل إلى موضع محدد مسبقًا.

يمنع الإفراط في التبريد أو تلف الكابلات.

5. الحماية الحرارية
يغلق المحرك إذا تم اكتشاف ارتفاع درجة الحرارة.

يمنع الإرهاق بسبب الاستخدام المطول.

6. التحكم عن بعد مع قفل السلامة
اللاسلكي أو السلكي عن بعد لتشغيل المسافة الآمنة.

تحتوي بعض أجهزة التحكم عن بعد على مفتاح Deadman (يتطلب ضغطًا مستمرًا).

7. دليل Fairlead & Rope
يضمن التخزين المؤقت كابل\/حبل ناعم لمنع التشابك.

الأسطوانة أو الصقور تقلل من الاحتكاك.

8.
مزودة بمزلاج متين وسلامة.

فحص منتظم للحبل الاصطناعي أو كابل الصلب للارتداء.

9. مقاومة الطقس والتآكل (تصنيف IP)
مهم للاستخدام البحري أو في الهواء الطلق.

المحركات المختومة والمواد المقاومة للتآكل.

10. تسميات التحذير وتعليمات السلامة اليدوية
علامات واضحة لحدود الحمل والمخاطر والاستخدام السليم.

4. رسم









توفر Winches Electric Fast العديد من المزايا ، مما يجعلها شائعة في مختلف الصناعات مثل البناء والبحرية والطرق الوعرة والتعامل مع المواد. فيما يلي بعض الفوائد الرئيسية:

1. السرعة العالية والكفاءة
تسمح Winches الكهربائية بسرعات خط سريعة (تقاس بالأقدام في الدقيقة) لعمليات الرفع أو السحب أو الاسترداد السريع.

مثالي للمهام الحساسة للوقت ، مثل عمليات الإنقاذ أو معالجة الحمل السريعة.

2. أداء قوي
توفر العديد من الرافعة الكهربائية السريعة قدرات سحب عالية (تصل إلى عدة أطنان) مع الحفاظ على السرعة.

مزودة بمحركات قوية وأنظمة تروس فعالة للتطبيقات الشاقة.

3. من السهل تشغيل والتحكم
يمكن تشغيل Winches الكهربائية باستخدام مفاتيح بسيطة أو عناصر تحكم عن بُعد أو حتى تطبيقات الهواتف الذكية في الطرز المتقدمة.

معالجة الحمل الناعمة والدقيقة مقارنة بالينش اليدوي أو الهيدروليكي.

4. كفاءة الطاقة
مدعوم من الكهرباء (البطارية أو مصدر الطاقة المباشر) ، مما يقلل من الاعتماد على الوقود مقارنة بالينشات الهيدروليكية أو التي يحركها PTO.

يساعد الكبح المتجدد في بعض النماذج في توفير الطاقة.

5. الصيانة المنخفضة
أجزاء متحركة أقل من الينتشيات الهيدروليكية ، مما يقلل من البلى.

تحمي المكونات المختومة في بعض النماذج من الغبار والماء والتآكل.

6. براعة
مناسبة للتطبيقات المختلفة:

الانتعاش على الطرق الوعرة (استخراج السيارة السريع)

مارين وركوب القوارب (استرجاع المرساة ، الالتحام)

البناء والصناعة (رفع المواد ، تزوير)

خدمات الطوارئ (عمليات الإطفاء\/الإنقاذ)

7. ميزات السلامة
أنظمة الفرامل الأوتوماتيكية تمنع التخزين المؤقت غير المنضبط.

حماية الحمل الزائد والقطع الحراري تمنع الإرهاق المحرك.

خيارات الحبل الاصطناعية تقلل من مخاطر التقاط مقارنة بالكابلات الفولاذية.

8. مضغوط وخفيف الوزن
تم تصميم العديد من الرافعة الكهربائية السريعة لتكون موفرة للفضاء ، مما يجعلها مثالية للمركبات (سيارات الجيب والشاحنات ، ATVs) دون إضافة وزن مفرط.

9. عملية هادئة
على عكس الرافعة الهيدروليكية الصاخبة أو الغاز ، تعمل النماذج الكهربائية بأقل ضوضاء مفيدة في البيئات الحضرية أو الحساسة للضوضاء.

10. فعال التكلفة على المدى الطويل
انخفاض التكاليف التشغيلية مقارنة مع الينتشات المعتمدة على الوقود.

انخفاض وقت التوقف بسبب الموثوقية وسهولة الصيانة.





تستخدم الرافعة الكهربائية السريعة على نطاق واسع في مختلف الصناعات بسبب كفاءتها وموثوقيتها وقدرتها على التعامل مع الأحمال الثقيلة بسرعة. فيما يلي بعض التطبيقات الرئيسية:

1. البحرية والبحرية
معالجة المرساة: رفع وخفض المراسي بسرعة.

عمليات الإرساء: المساعدة في الالتحام وتأمين السفن.

القطر والإنقاذ: استعادة السفن أو البضائع أو المعدات.

2. البناء والرفع الثقيل
عمليات الرافعة: المساعدة في رفع وتحديد مواد المواد الثقيلة.

تزوير ورفع: نقل معدات البناء أو الهياكل المسبقة.

ضخ الخرسانة: دعم وضع الخرسانة في المباني الشاهقة.

3. على الطرق الوعرة واستعادة المركبات
4x4 والانتعاش على الطرق الوعرة: سحب المركبات عالقة من الطين أو الرمال أو التضاريس الوعرة.

شاحنات السحب: سرعان ما تعطيل السيرات المعوقة على السكر المسطح.

4. الصناعي والتصنيع
معالجة المواد: نقل الأحمال الثقيلة في المصانع أو المستودعات.

خطوط التجميع: وضع مكونات كبيرة أثناء الإنتاج.

5. الترفيه والتزوير على المسرح
المسرح والحفلات الموسيقية: حركة سريعة للإضاءة ومعدات الصوت والدعائم المسرحية.

إنتاج الأفلام: رفع الكاميرات أو المجموعات أو المعدات المثيرة بسلاسة وبسرعة.

6. عمليات الطوارئ والإنقاذ
مكافحة الحرائق: النشر السريع للخراطيم أو معدات الرفع.

البحث والإنقاذ: استخراج الأشخاص من مواقع خطرة (على سبيل المثال ، المنحدرات ، المباني المنهارة).

7. الزراعة والغابات
التسجيل: سحب السجلات الثقيلة أو المعدات.

الآلات المزرعة: المساعدة في رفع بالات القش أو غيرها من الأحمال الزراعية الثقيلة.





يتضمن إنتاج الرافعة الكهربائية السريعة عدة خطوات رئيسية ، من التصميم واختيار المواد إلى اختبار التجميع واختبار الجودة. فيما يلي إجراء إنتاج عام لتصنيع الرافعة الكهربائية السريعة:

1. التصميم والهندسة
تحليل المتطلبات: تحديد سعة التحميل والسرعة ومصدر الطاقة (الجهد) ودورة العمل والظروف البيئية.

CAD Modeling: قم بإنشاء تصميمات ثلاثية الأبعاد لهيكل Winch وعلبة التروس والمحرك والطبل ونظام الكبح.

المحاكاة والاختبار: أداء تحليل الإجهاد ، والإدارة الحرارية ، وتحسين الكفاءة باستخدام برنامج المحاكاة.

2. المشتريات المادية
المكونات المعدنية: الصلب (للأسطوانة ، الإطار ، التروس) ، الألومنيوم (لأجزاء خفيفة الوزن).

المكونات الكهربائية: المحرك (DC\/AC) ، الملف اللولبي ، المفاتيح ، الأسلاك ، لوحة التحكم.

مكونات أخرى: الفرامل (الميكانيكية\/الديناميكية) ، المحامل ، السحابات ، حبل الأسلاك\/الكابل.

3. تصنيع المكون
أ. إنتاج الأجزاء الميكانيكية
إطار وتصنيع الأسطوانة: القطع واللحام واللوحات الصلب الآلي.

تصنيع التروس: الآلات الدقيقة للتروس (الدودة ، تحفيز ، أو كوكبي) لصندوق التروس.

تجميع العمود والحامل: مهاوي الآلات ومحامل عالية التحميل.

مجموعة المكونات الكهربائية
تجميع المحرك: تركيب المحرك الكهربائي (مع تصنيفات دورة في الدقيقة والعزم).

نظام التحكم: مفاتيح الأسلاك ، المرحلات ، والتحكم عن بعد (إن أمكن).

نظام الكبح: تثبيت الفرامل الميكانيكية أو الفرامل الديناميكية للتحكم في الحمل.

4. التجميع الفرعي
مجموعة علبة التروس: تروس التثبيت ، والأعمدة ، والمحامل في السكن.

تكامل Drum & Rope: تأمين الأسطوانة إلى العمود وإلغاء حبل السلك\/الكابل الاصطناعي.

اقتران Motor-Gearbox: توصيل المحرك بصندوق التروس عبر محرك أقراص مباشر أو حزام\/بكرة.

5. التجميع النهائي
تركيب وحدة مربع المحرك على الإطار.

تثبيت نظام الكبح ولوحة التحكم.

تأمين الأسطوانة وضمان الدوران السلس.

إضافة ميزات الأمان (حماية الحمل الزائد ، مفاتيح الحد).

6. الاختبار ومراقبة الجودة
اختبار عدم التحميل: قم بتشغيل الرافعة دون تحميل للتحقق من وظيفة المحرك ومستويات الضوضاء.

اختبار التحميل: اختبار ضمن الحمل المقنن (وظروف الحمل الزائد) لضمان الاستقرار والأداء.

اختبار الفرامل: تحقق من كفاءة الكبح تحت الحمل.

فحص السلامة الكهربائية: مقاومة العزل ، وحماية الدائرة القصيرة ، والأداء الحراري.

اختبار المتانة: قم بتشغيل دورات متعددة لتقييم الموثوقية طويلة الأجل.

7. المعالجة السطحية والطلاء
طلاء الطلاء\/المسحوق: إنهاء مقاوم للتآكل للاستخدام في الهواء الطلق.

الجلفنة (إذا لزم الأمر للبيئات البحرية\/الصناعية).

8. التغليف والشحن
تغليف آمن لمنع الأضرار أثناء العبور.

قم بتضمين أدلة المستخدم ومعلومات الضمان وإرشادات السلامة.





قامت الشركة بتثبيت منصة لإدارة المعدات الذكية ، وقامت بتركيب 310 مجموعة (مجموعات) من روبوتات المناولة واللحام. بعد الانتهاء من الخطة ، سيكون هناك أكثر من 500 مجموعة (مجموعات) ، وسيصل معدل شبكات المعدات إلى 95 ٪. تم استخدام 32 خطًا لحامًا ، ويتم التخطيط لتثبيت 50 ، وتم الوصول إلى معدل الأتمتة لخط الإنتاج بأكمله.
