رافعة جسرية كهربائية ذات عارضة رفع



رافعة جسرية كهربائية هي عبارة عن معدات رفع تجمع بين الرافعة الكهربائية وهيكل الجسر، والتي تستخدم على نطاق واسع في مناولة المواد والتخزين والخدمات اللوجستية وغيرها من المجالات. إنها تحقق رفع وخفض الحمل من خلال الرافعة الكهربائية، بينما يوفر هيكل الجسر دعمًا مستقرًا ومنصة متحركة. فيما يلي مقدمة عن منتج رافعة جسرية كهربائية، بما في ذلك ميزاتها الرئيسية وتكوينها الهيكلي ومبدأ العمل ومجال التطبيق.

تتميز رافعة الجسر الكهربائية بتكاليف تصنيع وتركيب منخفضة، وتوفر حل رفع فعال من حيث التكلفة مقارنة بأنواع الرافعات الأخرى. يتم تشغيل آلية الرفع بواسطة محرك الرافعة الكهربائية لتحقيق رفع وخفض الحمل. تحول الرافعة الكهربائية الطاقة الكهربائية إلى طاقة ميكانيكية من خلال المحرك والمخفض والأسطوانة.

تُستخدم الرافعة الجسرية ذات العارضة الكهربائية على نطاق واسع في مختلف البيئات الصناعية واللوجستية نظرًا لخصائصها الاقتصادية والعملية وهيكلها الجسري المستقر ونظام الرفع الكهربائي الفعال. هيكلها المرن وطريقة تشغيلها تجعلها معدات مهمة لمناولة المواد في العديد من أماكن العمل. أصبحت هذه الرافعة معدات لا غنى عنها ومهمة في الإنتاج الصناعي الحديث بكفاءتها العالية وموثوقيتها واقتصادها.

أقصى ارتفاع للرفع: 35 متر

الضمان: سنة واحدة

الوزن (كجم): 4000 كجم

عزم الرفع المقدر: 20000 كجم

أقصى حمولة رفع: 20 طن

المدى: 35م

واجب العمل:M3-M6

سرعة الرفع: 5/0.83 متر/دقيقة

مصدر الطاقة؛ 110 فولت/220 فولت/230 فولت/380 فولت/440 فولت

درجة حرارة العمل: 20~40

1. الشعاع الرئيسي

1. العارضة الرئيسية لرافعة الجسر الكهربائية هي مكونها الرئيسي الذي يتحمل الأحمال، والذي يلعب دور دعم الرافعة الكهربائية والمكونات الهيكلية الأخرى. يؤثر تصميم وتصنيع العارضة الرئيسية بشكل مباشر على استقرار الرافعة وقدرتها على تحمل الأحمال والأداء العام للرافعة.

2. يتحمل العارضة الرئيسية وزن الرافعة بأكملها، بما في ذلك الرافعة الكهربائية والعربة والحمل وما إلى ذلك، وفي نفس الوقت يشارك وينقل الحمل إلى العارضة النهائية والهيكل الداعم. يوفر أساسًا لتثبيت ودعم الرافعة الكهربائية والعربة والملحقات الأخرى لضمان ثبات هذه المكونات أثناء التشغيل. تتحرك العربة الموجودة على العارضة الرئيسية على العارضة الرئيسية لإكمال المناولة الأفقية للحمل. يستخدم العارضة الرئيسية عمومًا الفولاذ عالي القوة، مثل Q235 وQ345 وما إلى ذلك، لضمان قدرتها على تحمل الحمل ومتانتها.

3. العارضة الرئيسية لرافعة الجسر الكهربائية هي المكون الرئيسي لتحمل الأحمال في الرافعة بأكملها. إن تصميمها وتصنيعها لهما تأثير مهم على أداء الرافعة واستقرارها وسلامتها. يجب تنفيذ الشكل الهيكلي واختيار المواد وعملية التصنيع وصيانة العارضة الرئيسية بدقة وفقًا لمتطلبات التصميم لضمان التشغيل المستقر للرافعة على المدى الطويل.

نظام الرفع

1. نظام الرفع لرافعة الجسر الكهربائية هو الجزء الأساسي منها، المسؤول عن رفع وخفض الحمل. يتكون النظام عادة من رافعة كهربائية، أسطوانة، حبل سلكي أو سلسلة، خطاف، إلخ. مكونات نظام الرفع هي الرافعة الكهربائية، الأسطوانة، الحبل السلكي أو السلسلة، السلسلة، الخطاف، ونظام الفرامل.

2. عملية الرفع: يبدأ المشغل تشغيل الرافعة الكهربائية من خلال لوحة التحكم أو جهاز التحكم عن بعد، ويقوم المحرك بتحريك المخفض لدفع الأسطوانة للدوران.

يتم لف الحبل السلكي أو السلسلة الموجودة على الأسطوانة أو تحريرها أثناء عملية الدوران، مما يتسبب في ارتفاع الخطاف، وبالتالي رفع الحمل.

عملية الخفض: يبدأ المشغل وظيفة الخفض، ويتحكم الرافعة الكهربائية في اتجاه دوران الأسطوانة، ويتم تحرير الحبل السلكي أو السلسلة تدريجيًا، مما يتسبب في سقوط الخطاف، وبالتالي تقليل الحمل.

التحكم في الفرامل: أثناء عملية الرفع والخفض، يحافظ نظام الفرامل على ثبات الحمل لمنع الحركة العرضية أو فقدان السيطرة.

3. نظام الرفع لرافعة الجسر الكهربائية هو المكون الرئيسي لها، المسؤول عن رفع وخفض الحمل. يتكون النظام بشكل أساسي من الرافعة الكهربائية والأسطوانة والحبل السلكي أو السلسلة والخطاف ونظام الفرامل. يعد تصميم وصيانة كل مكون أمرًا بالغ الأهمية لأداء الرافعة وسلامتها. يمكن للفحص والصيانة المنتظمة ضمان التشغيل المستقر طويل الأمد لنظام الرفع.







شعاع النهاية



1. العارضة الطرفية لرافعة الجسر الكهربائية هي أحد المكونات المهمة لبنيتها. وظيفتها الرئيسية هي ربط العارضة الرئيسية ودعم هيكل الجسر، مع حمل ونقل القوة التي تولدها العارضة الرئيسية والحمل. تلعب العارضة الطرفية دورًا رئيسيًا في استقرار وسلامة الرافعة بأكملها.

2. وظيفة وتصميم العارضة النهائية

الوظيفة دعم العارضة الرئيسية: تربط العارضة النهائية بين طرفي العارضة الرئيسية، وتدعم الهيكل العام للعارضة الرئيسية، وتنقل حمولة وقوة العارضة الرئيسية إلى العمود الداعم أو الأرض. توفير الاستقرار: من خلال الاتصال بالعارضة الرئيسية، تزيد العارضة النهائية من الاستقرار العام لرافعة الجسر وتمنع العارضة الرئيسية من التشوه أو الميل تحت الحمل. تثبيت العجلات: عادة ما يتم تثبيت العجلات على العارضة النهائية لدعم الحركة الجانبية لهيكل الجسر بالكامل.

3. مبدأ عمل الشعاع النهائي

نقل الحمل: ينقل العارضة النهائية الحمل على العارضة الرئيسية إلى الهيكل الداعم أو الأرض من خلال الاتصال بالعارضة الرئيسية، مما يضمن استقرار الرافعة بأكملها. دعم العجلات: تعمل العجلات الموجودة في أسفل العارضة النهائية على المسار لتحقيق الحركة الجانبية للرافعة الجسرية. يضمن تصميم العجلات وتركيبها سلاسة الحركة.

4. الملخص إن العارضة النهائية لرافعة الجسر الكهربائية هي مكون هيكلي رئيسي مسؤول عن ربط العارضة الرئيسية ودعم هيكل الجسر. إن تصميمها واختيار المواد وعملية التصنيع أمر بالغ الأهمية لاستقرار الرافعة وسلامتها. يمكن للصيانة والعناية المنتظمة ضمان أداء وموثوقية العارضة النهائية في الاستخدام طويل الأمد.



















آلية حركة الرافعة

يتم استخدام آلية حركة الرافعة الجسرية الكهربائية بشكل أساسي لتمكين الرافعة الجسرية من التحرك أفقيًا على مسارها.

يتضمن تصميم ووظيفة هذه الآلية عدة أجزاء رئيسية:

المحرك: يوفر الطاقة لتمكين الرافعة من التحرك على المسار. عادة ما يتم استخدام محرك تيار متردد أو محرك تيار مستمر، ويعتمد اختيار المحرك على الطاقة والسرعة المطلوبة.

المخفض: يحول دوران المحرك عالي السرعة إلى خرج مناسب منخفض السرعة وعزم دوران مرتفع لدفع الرافعة للتحرك بسلاسة.

عجلة القيادة: مثبتة على الرافعة، على اتصال بالمسار، وتتحرك الرافعة على طول المسار من خلال دوران العجلة.

المسار: يتم تثبيته على الهيكل الداعم للرافعة الجسرية، مما يوفر مسارًا لتشغيل الرافعة.

نظام الكبح: يستخدم للتحكم في حركة العربة وإيقافها. تشمل طرق الكبح الشائعة الكبح الكهرومغناطيسي والكبح الميكانيكي.

نظام التحكم في التشغيل: يتضمن لوحة تشغيل ونظام تحكم لتشغيل ومراقبة حالة حركة الرافعة، والذي قد يتضمن جهاز تحكم عن بعد أو جهاز تحكم آخر.

ناقل الحركة: هو نظام يربط المحرك بعجلة القيادة، ويتضمن عادةً مكونات مثل السلاسل أو التروس أو الأحزمة.

3. تعمل هذه المكونات معًا لضمان قدرة رافعة الجسر على التحرك بسلاسة وكفاءة على المسار لإكمال أعمال الرفع.

آلية سفر العربة

آلية حركة العربة في الرافعة الجسرية الكهربائية مسؤولة عن تحريك العربة أفقيًا على مسار العربة. العربة هي الجزء الذي يحمل الرافعة الكهربائية، بينما تتحرك العربة على الهيكل الرئيسي للرافعة الجسرية.

تتضمن المكونات الرئيسية لآلية تشغيل العربة ما يلي:

المحرك: يوفر الطاقة اللازمة لحركة العربة. عادة ما يكون المحرك عبارة عن محرك تيار متردد أو مستمر بقوة وسرعة مناسبتين لتلبية احتياجات العربة.

المخفض: يحول دوران المحرك عالي السرعة إلى سرعة أقل وعزم دوران أكبر لتشغيل العربة بسلاسة.

عجلة قيادة العربة: تتصل بالمسار وتحرك العربة على المسار من خلال دوران العجلة. وعادة ما تعتمد عجلة القيادة على جهاز نقل مثل السلسلة أو الترس أو الحزام.

المسار: يتم تثبيته على العربة، مما يوفر مسارًا لحركة العربة، وعادةً ما يكون مسارًا أفقيًا.

نظام الفرامل: يستخدم للتحكم في حركة العربة وإيقافها. يمكن أن يكون نظام الفرامل عبارة عن فرامل كهرومغناطيسية أو فرامل ميكانيكية أو فرامل هيدروليكية.

نظام التحكم في التشغيل: يتضمن لوحة تشغيل وأجهزة تحكم للتحكم في حركة العربة ومراقبتها. يمكن لنظام التحكم عادةً العمل بالتنسيق مع نظام التحكم في العربة.

ناقل الحركة: هو المكون الذي يربط المحرك وعجلة القيادة، والذي قد يكون سلسلة أو ترسًا أو حزامًا وما إلى ذلك، ويستخدم لنقل طاقة المحرك إلى عجلة القيادة.

3. تعمل هذه المكونات معًا لتمكين العربة من التحرك بسلاسة على مسار السيارة الكبيرة، وبالتالي تحقيق التشغيل الدقيق للرافعة.

عجلة الرافعة

تعتبر عجلات الرافعات الجسرية الكهربائية مكونات مهمة تدعم وتوجه حركة الرافعة.

يتضمن تصميم العجلات ووظيفتها النقاط الرئيسية التالية:

المواد: عادة ما تكون العجلات مصنوعة من فولاذ عالي القوة لتحمل الأحمال الثقيلة. يمكن تقوية الحلقة الخارجية للعجلة لتحسين مقاومة التآكل وعمر الخدمة.

الهيكل: تنقسم العجلات إلى عجلات قيادة وعجلات توجيه. تعمل عجلات القيادة بمحركات كهربائية وناقلات حركة، بينما تُستخدم عجلات التوجيه لضمان ثبات العجلات على المسار.

المحامل: عادة ما يتم تجهيز محامل عالية الجودة بين العجلات والمحاور لتقليل الاحتكاك والتآكل حتى تتمكن العجلات من الدوران بسلاسة. تعد جودة المحامل أمرًا بالغ الأهمية لأداء تشغيل العجلات.

مطابقة المسار: يجب أن يتطابق تصميم العجلة مع حجم وشكل المسار لضمان سير العجلة بسلاسة على طول المسار. عادةً ما يتطابق شكل العجلة مع الشكل المقطعي للمسار لضمان اتصال مستقر.

التزييت: يجب تزييت العجلات والمحامل بشكل منتظم لتقليل التآكل والحفاظ على التشغيل السلس. يمكن أن يكون نظام التزييت أوتوماتيكيًا أو يدويًا، حسب تصميم المعدات.

التركيب: عادة ما يتم تثبيت العجلات على الإطار وتوصيلها بآليات التشغيل الأخرى من خلال المحاور. يجب أن يكون تركيب العجلات وضبطها دقيقًا لضمان التشغيل المستقر.

قدرة تحمل الحمولة: يجب أن يأخذ تصميم العجلات في الاعتبار الحد الأقصى لقدرة حمولة الرافعة لضمان التشغيل الآمن حتى في ظل ظروف التحميل العالية.

3. تؤثر جودة العجلات وصيانتها بشكل مباشر على كفاءة تشغيل الرافعة وصيانتها، لذلك من المهم جدًا فحص العجلات وصيانتها بانتظام.





خطاف الرافعة

يعتبر خطاف الرافعة الجسرية الكهربائية أحد المكونات الرئيسية للرافعة، ويستخدم لتعليق الأحمال ونقلها.

يتضمن تصميم الخطاف ووظيفته بشكل أساسي الجوانب التالية:

2. الهيكل: جسم الخطاف: عادة ما يكون مصنوعًا من فولاذ عالي القوة لضمان قدرته على تحمل أقصى حمولة للرافعة. يجب أن يتوافق تصميم شكل جسم الخطاف مع المعيار لتسهيل التعليق الآمن وإطلاق الحمل.

فتحة الخطاف: يستخدم الجزء المفتوح من الخطاف لتعليق الأحزمة أو السلاسل أو غيرها من معدات الرفع. يجب أن يتناسب حجم وشكل فتحة الخطاف مع معدات الرفع.

دبوس الأمان: قد يكون الخطاف مزودًا بدبوس أمان أو جهاز قفل لمنع سقوط الحمل عن طريق الخطأ أثناء الرفع. يمكن أن يكون دبوس الأمان عبارة عن زنبرك أو مسمار أو أي شكل آخر من أشكال جهاز القفل.

3. المادة: عادة ما يكون الخطاف مصنوعًا من الفولاذ السبائكي أو الفولاذ عالي القوة لضمان قوته ومتانته في ظل ظروف التحميل الثقيلة. تحتاج مادة الخطاف إلى المعالجة الحرارية أو عمليات أخرى لتحسين قدرتها على تحمل الأحمال ومقاومة التعب.

4. يجب تحديد مواصفات وسعة تحمل الخطاف وفقًا لمتطلبات تصميم الرافعة. يجب أن يكون الحمل المقدر للخطاف أعلى من أقصى حمل عمل للرافعة لضمان التشغيل الآمن.

صيانة:

5. يجب فحص سطح الخطاف وصيانته بانتظام للتحقق من علامات التآكل أو الشقوق أو أي ضرر آخر. يجب استبدال الخطافات التالفة في الوقت المناسب لمنع المخاطر الأمنية. يجب تشحيم الأجزاء المتحركة ودبابيس الأمان للخطاف وفحصها بانتظام لضمان تشغيلها بشكل طبيعي.

6. يجب أن يتبع استخدام الخطاف إجراءات التشغيل الآمنة لضمان توزيع الحمل بالتساوي وتجنب التحميل الزائد.

أثناء عملية الرفع، يجب إبقاء الخطاف في وضع عمودي وتجنب إمالته أو انحرافه لتقليل الضغط والتآكل على الخطاف.

الخطاف هو الجزء الذي يتلامس مباشرة مع الحمل أثناء تشغيل الرافعة. يعتبر تصميمه وصيانته أمرًا بالغ الأهمية لضمان سلامة وكفاءة الرفع.

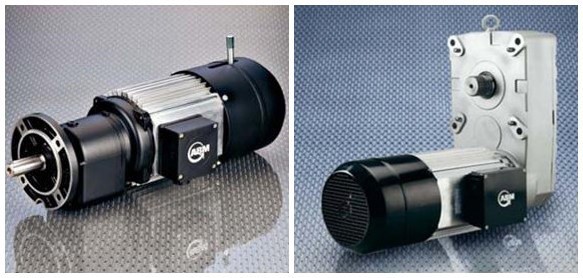

المحرك

1. محرك الرافعة الجسرية الكهربائية هو المكون الأساسي الذي يحرك آليات التشغيل المختلفة للرافعة (مثل العربات، والعربات، وآليات الرفع، وما إلى ذلك). يؤثر اختيار وتكوين المحرك بشكل مباشر على أداء وكفاءة الرافعة.

2.تتضمن محركات الرافعات الجسرية الكهربائية محركات التيار المتردد (محركات التيار المتردد): توجد عادة في معظم الرافعات الجسرية الكهربائية، بسبب بنيتها البسيطة، وتكلفتها المنخفضة، وصيانتها السهلة نسبيًا. محركات التيار المستمر (محركات التيار المستمر): مناسبة للمناسبات التي تتطلب التحكم الدقيق في السرعة وعزم الدوران، وعادة ما تستخدم في بعض التطبيقات المحددة.

3. يتم تنظيم تشغيل المحرك عادةً من خلال نظام تحكم، بما في ذلك لوحة التشغيل أو وحدة التحكم عن بعد أو وحدة التحكم المنطقية القابلة للبرمجة (PLC). يمكن لنظام التحكم تحقيق التحكم الدقيق في المحرك، مثل ضبط السرعة والبدء والإيقاف. يجب تحديد مستوى حماية المحرك وفقًا لمتطلبات بيئة العمل. على سبيل المثال، في بيئة رطبة أو متربة، قد يتطلب المحرك غلافًا بمستوى حماية أعلى.

4. إن أداء وموثوقية المحرك أمران حاسمان لكفاءة العمل الشاملة وسلامة الرافعة، لذلك يجب إيلاء اهتمام خاص عند اختيار المحرك وصيانته.

.



نظام إنذار صوتي وضوئي& مفتاح الحد

1. يعد نظام الإنذار الصوتي والضوئي ومفتاح الحد لرافعة الجسر الكهربائية من المكونات المهمة لضمان التشغيل الآمن للرافعة. يلعبان دورًا رئيسيًا في منع الحوادث وحماية المعدات وتحسين السلامة التشغيلية.

2. إنذار صوتي: عادة ما يكون عبارة عن جرس أو بوق، يصدر صوتًا عاليًا. يمكن تعديل مستوى الصوت وتردده حسب الحاجة لضمان جذب الانتباه الكافي.

إنذار الضوء: عادة ما يكون عبارة عن ضوء وامض أو ضوء تحذير، ينبعث منه وميض ساطع. عادة ما يكون لون إنذار الضوء أحمر أو أصفر بحيث يمكن رؤيته بوضوح في بيئة الإضاءة المنخفضة.

وظيفة التحذير: يستخدم نظام الإنذار الصوتي والضوئي بشكل أساسي لتحذير المشغلين والموظفين المحيطين من تشغيل الرافعة أو حدوث موقف غير طبيعي. على سبيل المثال، يمكن لنظام الإنذار الصوتي والضوئي إصدار إنذار عند بدء تشغيل الرافعة أو عند زيادة وزن الحمولة أو عند فشل النظام.

تحسين السلامة: من خلال إصدار الصوت والأضواء الوامضة، يتم تذكير الموظفين بضرورة الانتباه، وبالتالي تجنب الحوادث الناجمة عن عدم ملاحظة حالة العمل أو المخاطر المحتملة للرافعة.

3. يتم استخدام مفاتيح الحد لمنع الأجزاء المتحركة للرافعة (مثل آليات الرفع والعربات والترولليات وما إلى ذلك) من تجاوز نطاق التشغيل المحدد مسبقًا، وبالتالي تجنب الأضرار الميكانيكية أو حوادث السلامة.

التحكم التلقائي: عندما يصل الجزء المتحرك إلى موضع الحد المحدد، فإن مفتاح الحد سيقطع تلقائيًا مصدر الطاقة للمحرك ويوقف الحركة لضمان عدم تحرك المعدات أكثر. يجب تحديد موضع تركيب مفتاح الحد وفقًا لهيكل الرافعة ومتطلبات العمل لضمان قدرته على اكتشاف الموضع النهائي للجزء المتحرك بدقة.

4. يعد كل من نظام الإنذار الصوتي والضوئي ومفتاح الحد من أجهزة السلامة المهمة في الرافعات الجسرية الكهربائية. يعمل نظام الإنذار الصوتي والضوئي على تحسين وظيفة التحذير أثناء التشغيل، بينما يمنع مفتاح الحد مشكلة تجاوز المعدات. يعد ضمان التشغيل العادي لهذين النظامين أمرًا ضروريًا لضمان سلامة وموثوقية الرافعة.

أجهزة السلامة

1. تعتبر معدات السلامة الخاصة برافعة الجسر الكهربائية هي المفتاح لضمان سلامة التشغيل والتشغيل الطبيعي للمعدات. فيما يلي بعض معدات السلامة الرئيسية ووظائفها:

نظام الفرامل

الوظيفة: التأكد من أن الحمل يمكن أن يظل بأمان في الوضع المحدد مسبقًا عند توقف الرافعة أو تعطلها. النوع: يتضمن فرامل كهرومغناطيسية وفرامل ميكانيكية.

جهاز التخزين المؤقت

الوظيفة: تقليل تأثير الأجزاء المتحركة في نهاية التشغيل وحماية هيكل الرافعة والحمل. النوع: مثل مخازن الزنبرك ومخازن المطاط.

أحزمة الأمان ومعدات الرفع

الوظيفة: ضمان سلامة العاملين عند العمل في المرتفعات. النوع: يتضمن أحزمة الأمان وأبازيم القدم وأحزمة الرفع.

تدريب تشغيل الرافعة وإجراءات التشغيل الآمنة

الوظيفة: التأكد من أن المشغلين يفهمون إجراءات التشغيل الآمنة ويستخدمون الرافعات بشكل صحيح. المحتوى: يتضمن أدلة التشغيل ودورات التدريب ومواصفات التشغيل الآمن.

نظام الإضاءة

الوظيفة: ضمان التشغيل الآمن في ظروف الإضاءة المنخفضة. النوع: يتضمن إضاءة ومصابيح مؤشر في منطقة عمل الرافعة.

2. تلعب أجهزة الأمان هذه دورًا رئيسيًا في التشغيل اليومي لرافعات الرافعات الجسرية الكهربائية. فهي تساعد في منع الحوادث وحماية المعدات وضمان سلامة المشغلين. يعد الفحص والصيانة المنتظمة لأجهزة الأمان هذه من التدابير المهمة لضمان التشغيل الموثوق به على المدى الطويل للرافعة.

وضع التحكم

1. يحدد وضع التحكم في الرافعة الجسرية الكهربائية كيفية تشغيل وضبط آليات التشغيل المختلفة للرافعة. وتتناسب أوضاع التحكم المختلفة مع متطلبات التشغيل والبيئات المختلفة. وفيما يلي بعض أوضاع التحكم الشائعة وخصائصها:

وضع التشغيل للتحكم PLC:التحكم الآلي والمراقبة من خلال وحدة تحكم منطقية قابلة للبرمجة (PLC). يمكن برمجة نظام PLC لتنفيذ وظائف التحكم المنطقي والأتمتة المعقدة.

وظائف قوية: يمكنها تحقيق وظائف متعددة مثل التحكم التلقائي، واكتساب البيانات، وتشخيص الأخطاء، وما إلى ذلك.

سيناريوهات التطبيق: مناسبة لأنظمة الرافعات المعقدة وواسعة النطاق والمناسبات ذات متطلبات الأتمتة العالية.

التحكم بالتردد

وضع التشغيل: يتم ضبط سرعة وعزم دوران المحرك من خلال محول التردد لتحقيق التحكم السلس في حركة الرافعة. توفير الطاقة والكفاءة العالية: يمكنه ضبط حالة تشغيل المحرك وفقًا لتغيرات الحمل لتحقيق توفير الطاقة وتحسين الكفاءة. سيناريوهات التطبيق: مناسب للمناسبات التي تتطلب التحكم الدقيق في السرعة والكفاءة العالية.

التحكم التلقائي

وضع التشغيل: تقوم الرافعة تلقائيًا بتنفيذ المهام من خلال برامج محددة مسبقًا، مثل التشغيل التلقائي، والتشغيل المؤقت، والرسو التلقائي، وما إلى ذلك. كفاءة وثبات: تقليل التشغيل اليدوي وتحسين استقرار وكفاءة التشغيل. سيناريوهات التطبيق: مناسبة لبيئات العمل ذات متطلبات التكرار والاستقرار العالية.

التحكم الهجين

وضع التشغيل: الجمع بين التحكم اليدوي والتحكم التلقائي لتوفير وضع تشغيل مرن.

مزايا شاملة: يمكن اختيار الوضع اليدوي أو التلقائي أو التحكم عن بعد وفقًا للاحتياجات المحددة.

سيناريو التطبيق: مناسب لبيئات العمل المعقدة التي تتطلب مجموعة من أوضاع التحكم المتعددة.

2. يمكن استخدام أوضاع التحكم هذه بمفردها أو بالاشتراك مع بعضها البعض للتكيف مع متطلبات التشغيل المختلفة والظروف البيئية. يساعد اختيار وضع التحكم المناسب في تحسين كفاءة التشغيل والسلامة والمرونة للرافعة.

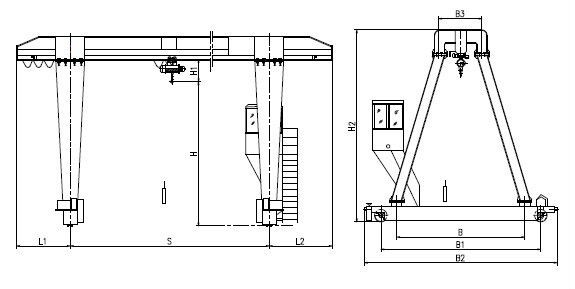

رسم







1. كفاءة عالية

رفع وتحريك سريع: تستخدم رافعة الجسر الكهربائية الكفاءة العالية للرافعة الكهربائية لإكمال مهام الرفع والتحريك بسرعة وتحسين كفاءة العمل.

التحكم الدقيق: يسمح نظام التحكم في الرافعة الكهربائية بالتعديل الدقيق لسرعة الحركة وموضع الحمل، مما يجعل التشغيل أكثر دقة.

2. سهولة التشغيل

سهولة التشغيل: من خلال نظام التحكم الكهربائي والتحكم عن بعد، يمكن للمشغل التحكم بسهولة في الوظائف المختلفة للرافعة دون الحاجة إلى التشغيل اليدوي الممل.

تقليل كثافة العمالة: يعمل نظام الدفع الكهربائي على تقليل المتطلبات البدنية للمشغل وتحسين راحة العمل.

3. السلامة

حماية سلامة متعددة: بما في ذلك مفاتيح الحد، وأجهزة حماية الحمل الزائد، وأنظمة إنذار الصوت والضوء، وما إلى ذلك، والتي يمكن أن تمنع بشكل فعال التحميل الزائد للمعدات وغيرها من حوادث السلامة.

الاستقرار: تصميم هيكل الجسر يجعل الرافعة أكثر استقرارًا ويقلل من خطر الاهتزاز والميل.

4. قدرة قوية على التكيف

سيناريوهات التطبيق الواسعة: يمكن استخدام الرافعات الجسرية الكهربائية في أماكن مختلفة، مثل المصانع والمستودعات ومواقع البناء وما إلى ذلك، لتلبية احتياجات الرفع المعقدة المختلفة.

قابلة للتخصيص: يمكن تخصيص مواصفات وتكوينات الرافعة وفقًا لمتطلبات التطبيق المحددة لتلبية ظروف التشغيل المختلفة.

5. قدرة تحميل عالية

قدرة تحميل قوية: يمكن تصميم رافعة الجسر الكهربائية لتحمل أحمال عالية وهي مناسبة لمهام الرفع ذات الحمولات الكبيرة.

ثبات قوي: يمكن لهيكل البوابة توزيع الحمل بشكل فعال وزيادة استقرار المعدات وقدرتها على تحمل الحمل.

6. توفير الطاقة وحماية البيئة

الدفع الكهربائي: بالمقارنة مع الرافعات الجسرية التقليدية التي تعمل بالديزل، فإن الرافعات الجسرية الكهربائية تتمتع بضوضاء منخفضة وانبعاثات منخفضة أثناء التشغيل، وهو ما يلبي متطلبات حماية البيئة.

التحكم في التردد: يتم تعديل سرعة المحرك بواسطة محول التردد لتحقيق التشغيل الموفر للطاقة وتقليل استهلاك الطاقة. محطات الطاقة: في محطات الطاقة، تُستخدم الرافعات الجسرية ذات العارضة الواحدة لتثبيت وصيانة معدات توليد الطاقة والمحولات والمكونات الثقيلة الأخرى. إنها تضمن التثبيت والصيانة الآمنة للمعدات.

مرافق الطاقة: تستخدم في مناولة المعدات وتجميعها وصيانتها في مرافق الطاقة لدعم استقرار إنتاج الطاقة وإمداداتها.





1. التصنيع

مناولة المواد: تستخدم لنقل ورفع المواد الثقيلة والمكونات والمنتجات النهائية، وخاصة في ورش المصانع وخطوط الإنتاج وخطوط التجميع.

صيانة المعدات: تساعد في تثبيت وإصلاح المعدات والآلات الكبيرة، وتسهل العمليات على ارتفاعات عالية واستبدال المعدات.

2. صناعة البناء

موقع البناء: في مواقع البناء، يتم استخدامه لرفع مواد البناء والهياكل الفولاذية وأجزاء الخرسانة الجاهزة وما إلى ذلك، لدعم العمليات على ارتفاعات عالية والبناء على نطاق واسع.

المباني الشاهقة: أثناء تشييد المباني الشاهقة، يمكن استخدام الرافعات الجسرية الكهربائية لنقل وتثبيت المكونات والمعدات الثقيلة.

3. التخزين والخدمات اللوجستية

تحميل وتفريغ البضائع: في المستودعات ومراكز الخدمات اللوجستية، يتم استخدام الرافعات الجسرية الكهربائية لتحميل وتفريغ ونقل كميات كبيرة من البضائع لتحسين كفاءة التخزين والتوزيع.

إدارة المخزون: تساعد في رفع ونقل عناصر المخزون، وتحسين استخدام مساحة المستودعات وتصنيف البضائع.

4. الموانئ والمحطات الطرفية

مناولة الحاويات: في الموانئ والمحطات، يتم استخدام الرافعات الجسرية الكهربائية لرفع الحاويات والبضائع الأخرى، ودعم تحميل وتفريغ وإعادة شحن البضائع.

إصلاح السفن: يستخدم لرفع وتحريك أجزاء ومعدات السفن، ودعم إصلاح وصيانة السفن.

5. صناعة الصلب والمعادن

مناولة المواد الخام: تستخدم لنقل ورفع المواد الخام مثل الخام، وشحنة الفرن، وما إلى ذلك المطلوبة في عملية صهر الصلب.

معالجة المنتج النهائي: تساعد في معالجة ونقل المنتجات الفولاذية النهائية وشبه النهائية بعد الصهر.

6. صناعة الطاقة والكهرباء

تركيب المعدات: تستخدم لتثبيت وصيانة معدات توليد الطاقة ومعدات محطات الطاقة الفرعية ومرافق الطاقة.

عملية الصيانة: تدعم إصلاح وصيانة معدات الطاقة الكبيرة، وخاصة في أماكن مثل محطات الطاقة ومحطات الطاقة الفرعية.

7. النقل

تشغيل الورشة: في ورشة عمل صناعة النقل، يتم استخدام الرافعات الجسرية الكهربائية لرفع وتحريك المكونات والمركبات الكبيرة.

الإصلاح والصيانة: يساعد في إصلاح وصيانة المركبات، وخاصة مركبات النقل الكبيرة مثل القطارات والسفن وغيرها.

8. التعدين

مناولة الخام: تستخدم لنقل ورفع الخام ومواد التعدين الأخرى لدعم التشغيل الفعال لعمليات التعدين.

صيانة المعدات: تساعد في تركيب وإصلاح معدات التعدين لدعم استمرار تشغيل المناجم.





1. مرحلة التصميم

تحليل الطلب: تحديد المواصفات وسعة التحميل ونطاق العمل والمتطلبات الأخرى للرافعة وفقًا لاحتياجات العملاء وسيناريوهات الاستخدام. يقوم المصمم بصياغة المعلمات الوظيفية للرافعة، بما في ذلك ارتفاع الرفع ونطاق حركة العربة والسيارة، وما إلى ذلك. تصميم الرسومات الهيكلية لهيكل الجسر والرافعة الكهربائية والعجلات والمكونات الرئيسية الأخرى. تصميم نظام التحكم الكهربائي ونظام الطاقة وجهاز النقل وما إلى ذلك. تصميم السلامة: تصميم أنظمة السلامة بما في ذلك مفاتيح الحد وحماية الحمل الزائد وأجهزة الإنذار الصوتية والضوئية وما إلى ذلك. اختبار المحاكاة: استخدم برنامج التصميم بمساعدة الكمبيوتر (CAD) لإجراء اختبارات المحاكاة للتحقق من جدوى وأداء التصميم. قم بتحسين التصميم بناءً على نتائج اختبار المحاكاة لضمان تلبية متطلبات الأداء والسلامة.

2. شراء المواد

المواد الخام: شراء الفولاذ عالي القوة والفولاذ السبائكي وما إلى ذلك لتصنيع الأجزاء الهيكلية الرئيسية ومكونات الحمل.

الملحقات والمكونات: شراء الملحقات والمكونات مثل الرافعات الكهربائية والمحركات والمخفضات وأجهزة التحكم والمحامل وما إلى ذلك. إجراء فحص الجودة على المواد الخام والملحقات المشتراة للتأكد من أنها تلبي المعايير ومتطلبات التصميم.

3. مرحلة التصنيع

يتم قطع ولحام ومعالجة الفولاذ لتصنيع المكونات الرئيسية مثل الجسر والهيكل الداعم. يتم إجراء الحفر والتحويل والطحن والمعالجة الميكانيكية الأخرى على الأجزاء الهيكلية لضمان أن الحجم والدقة تلبي المتطلبات.

قم بتجميع المكونات المختلفة للرافعة الكهربائية (مثل المحرك والأسطوانة وسلسلة الرفع).

تركيب العجلة والمسار: قم بتثبيت نظام العجلة والمسار لضمان التشغيل السلس للآلية المتنقلة.

قم بتثبيت نظام التحكم الكهربائي، بما في ذلك صندوق التوزيع ولوحة التحكم والكابلات وما إلى ذلك. قم بدمج جميع المكونات وتثبيتها على المنصة وإجراء التشغيل الأولي. قم بتوصيل النظام الكهربائي والنظام الميكانيكي وإجراء تشغيل النظام لضمان التشغيل الطبيعي لكل وظيفة.

4. الاختبار والتفتيش

قم بإجراء اختبار التشغيل بدون أي تحميل للتأكد من أن حركة الرافعة وتشغيلها طبيعيان.

اختبار الحمل: اختبار الحمل الأقل من المقدر للتحقق من استقرار المعدات وقدرتها على تحمل الحمل وأداء السلامة. اختبار وظائف السلامة مثل مفاتيح الحد، وحماية الحمل الزائد، والتوقف في حالات الطوارئ، وما إلى ذلك لضمان تشغيلها بشكل طبيعي. إجراء فحص شامل لجودة المعدات، بما في ذلك جودة اللحام، ودقة التصنيع، ووظيفة النظام الكهربائي، وما إلى ذلك.

5. التسليم والتركيب

التعبئة والنقل: يتم تعبئة الرافعة التي تم اختبارها وفحصها وإعدادها للنقل إلى موقع العميل. توفير أدلة التشغيل وأدلة الصيانة وبطاقات الضمان وغيرها من المستندات ذات الصلة. بعد الوصول إلى موقع العميل، قم بتثبيت الرافعة وتصحيح أخطائها، بما في ذلك التجميع والتعديل والاختبار. التدريب: تدريب المشغلين وشرح احتياطات التشغيل والصيانة والتأكد من أن العملاء يمكنهم استخدام المعدات بشكل صحيح.

6. خدمة ما بعد البيع

توفير خدمات الصيانة والفحص الدورية لضمان التشغيل المستقر للمعدات على المدى الطويل.

استكشاف الأخطاء وإصلاحها: تقديم الدعم الفني وخدمات الإصلاح عند تعطل المعدات. جمع التعليقات من العملاء بعد الاستخدام لفهم حالة تشغيل المعدات ورضا العملاء. تحسين المنتجات بناءً على التعليقات وتحسين عمليات التصميم والتصنيع.





قامت الشركة بتثبيت منصة إدارة المعدات الذكية، وتركيب 310 مجموعات من روبوتات المناولة واللحام. بعد اكتمال الخطة، سيكون هناك أكثر من 500 مجموعة، وسيصل معدل ربط المعدات إلى 95٪. تم وضع 32 خط لحام في الاستخدام، ومن المخطط تركيب 50 خطًا، ووصل معدل أتمتة خط الإنتاج بالكامل إلى 10 ...
