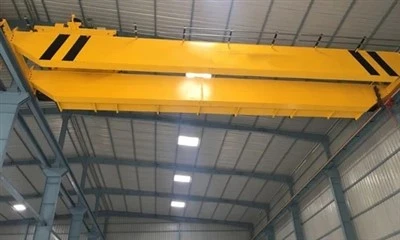

رافعة علوية بعارضة مزدوجة مع خطاف

لماذا تختار الرافعة العلوية ذات العارضة المزدوجة؟

✔ قدرة تحميل أعلى(يعالج 20T إلى 500T+).
✔ فترات أطول(حتى 50 مترًا أو أكثر).
✔ ارتفاع هوك أفضل(المزيد من إزالة الرفع).
✔ متانة أكبرللبيئات الصناعية القاسية.
✔ عملية أكثر سلاسةمع الضوابط المتقدمة (VFD، الأتمتة).



الميزات والمكونات الرئيسية

1. التصميم الهيكلي

عارضتان رئيسيتان(تصميم مربع من النوع- أو الجمالون) لزيادة القوة.

أعلى-نظام الرفع الجاري(يعمل على القضبان المثبتة أعلى العوارض).

ارتفاع هوك أعلى(خلوص رفع أكبر من الرافعات ذات العارضة الواحدة).

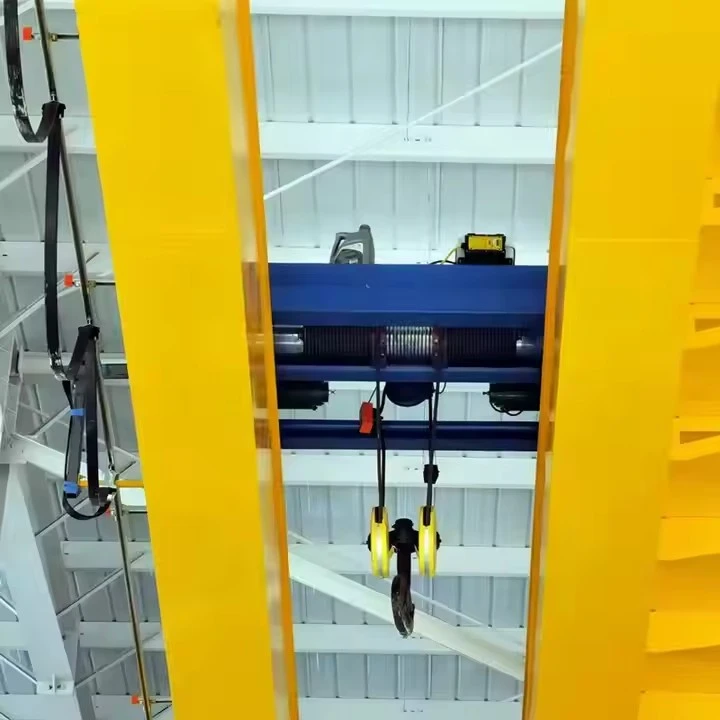

2. آلية الرفع والخطاف

رافعة حبل الأسلاك(شائع للأحمال الثقيلة، على سبيل المثال، 20T إلى 500T+).

تجميع كتلة الخطاف(دوارة أو ثابتة، حسب احتياجات الدقة).

خياري:نظام خطاف مزدوج- للرفع الترادفي.

3. نظام القيادة والتحكم

محركات السفر(لحركة الجسر على طول قضبان المدرج).

محرك العربة(للسفر عبر-العوارض).

التحكم في القلادة / جهاز التحكم عن بعد بالراديو / الكابينة -يتم تشغيلها.

محرك التردد المتغير (VFD)لتسريع وتحديد المواقع على نحو سلس.

4. هيكل المدرج والدعم

عوارض المدرج-الثقيلة(عادةً-عوارض معززة أو مسارات مصنعة).

شاحنات نهائية بتصميم-عجلات مزدوجةلتوزيع الحمل بشكل أفضل.

5. ميزات السلامة

✔ حماية الزائد(يقطع الطاقة إذا تم تجاوز السعة).
✔ مفاتيح الحد(يمنع -السفر الزائد).
✔ زر التوقف في حالات الطوارئ.
✔ نظام مضاد-للاصطدام(للرافعات المتعددة في نفس الخليج).



المزايا على الرافعات ذات العارضة الواحدة

ميزة	رافعة العارضة المزدوجة	رافعة بعارضة واحدة
قدرة الرفع	20T إلى 500T+	ما يصل إلى 20T (عادة)
طول المدى	ما يصل إلى 50 م +	يصل إلى 30 م
ارتفاع هوك	أعلى (الرافعة-الأعلى)	الرافعة السفلية (الرافعة السفلية)
متانة	للخدمة الشاقة-، وعمر افتراضي طويل	مهمة-متوسطة
دقة	أفضل لمصاعد عالية الدقة-.	مناسبة للاستخدام العام
صيانة	المزيد من المكونات ولكنمصممة لركوب الدراجات الثقيلة	صيانة أبسط وأقل



المكونات الأساسية: المحمل، علبة التروس، المحرك، المضخة

مكان المنشأ: خنان، الصين

الضمان: 1 سنة

الوزن (كجم):2000 كجم

فحص الفيديو الصادر-:متاح

تقرير اختبار الآلات: المقدمة

التصميم: شعاع مزدوج

الفعالية: كفاءة عالية

سرعة التشغيل: عملية عالية السرعة

الاستقرار:وظيفة مقاومة التأرجح-.

اللون: اختياري

مصدر الطاقة: 110 فولت/220 فولت/230 فولت/380 فولت/440 فولت، حسب الطلب

تمتد: 7.5-31.5 م

فيما يلي المواصفات الفنية التفصيلية لجميع المكونات الرئيسية في نظام الرافعة العلوية ذات العارضة المزدوجة المزودة بخطاف:

1. هيكل الجسر

العوارض الرئيسية (2x)

مصنوع من الفولاذ عالي الجودة-(Q235B/Q345B)

هيكل من النوع الصندوقي- (ألواح فولاذية ملحومة)

الامتداد النموذجي: 10-35 م (قابل للتخصيص حتى 50 م+)

يشمل الممرات ومنصات الصيانة

نهاية الشاحنات

هيكل من الفولاذ الملحوم -شديد التحمل

تكوين العجلات-الثنائية (إجمالي 4 أو 8 عجلات)

قطر العجلة: 400-800 مم (على أساس الحمل)

يتضمن تجميعات عازلة وأجهزة-مضادة للانحراف عن المسار

2. آلية الرفع

رافعة حبل الأسلاك الكهربائية

نطاق السعة: 5-500 طن

قطر الحبل: 8-32 ملم (يعتمد على الحمل)

قطر الطبل: 400-2000 مم

سرعة الرفع: 0.5-8 م/دقيقة (التحكم في التردد المتغير)

تجميع هوك

خطاف فولاذي مزورة (درجة 80 أو 100)

تصميم دوار-أو تصميم ثابت

مزلاج الأمان متضمن

تم وضع علامة واضحة على تصنيف الحمل

3. نظام العربة

إطار العربة

هيكل فولاذي ملحوم

تتضمن بكرات توجيه للسفر السلس

مزود بآليات مقاومة-للتأثير

محرك السفر

نظام محرك مزدوج-

نسبة علبة التروس: 1:31.5 إلى 1:50

قطر العجلة: 250-500 ملم

السرعة: 20-40 م/دقيقة (VFD قابل للتعديل)

4. آلية سفر الرافعة

وحدات القيادة

2 أو 4 عجلات قيادة

محركات حثية ثلاثية الطور تعمل بالتيار المتردد (7.5-75 كيلووات)

محركات الفرامل مع الحماية الحرارية

نظام السكك الحديدية

QU80/QU100/QU120 القضبان الفولاذية

جمعيات المشبك السكك الحديدية

وصلات Fishplate لفترات طويلة



5. الأنظمة الكهربائية

مزود الطاقة

نظام الموصل المنزلق (السكك الحديدية الآمنة أو الإكليل)

380 فولت/415 فولت، 50 هرتز، 3 مراحل

درجة الحماية IP54

نظام التحكم

محطة التحكم المعلقة (جهد الأمان 24 فولت / 36 فولت)

جهاز تحكم عن بعد لاسلكي اختياري (2.4 جيجا هرتز)

التحكم الذكي القائم على PLC-متاح

أجهزة السلامة

محدد التحميل الزائد (قابل للتعديل بنسبة 95-110%)

مفاتيح الحد (الأنواع الدوارة والتصادمية)

أزرار التوقف في حالات الطوارئ

حماية فشل المرحلة

6. المكونات المساعدة

السلالم والمنصات

سلالم الوصول إلى الصيانة

منصة مقصورة المشغل (عندما تكون مجهزة)

أسطح شبكية مضادة-للانزلاق

نظام الإضاءة

إضاءة منطقة العمل LED

أحكام الإضاءة في حالات الطوارئ

نظام التشحيم

التشحيم التلقائي المركزي

نقاط الشحوم اليدوية

7. إضافات اختيارية-.

نظام الوزن

مؤشر الحمل الرقمي

دقة 1% FS

مكافحة-نظام التأثير

يتحكم PLC- في منع التأرجح

مراقبة الكاميرا

حزم الأتمتة

نظام التحكم بالوضعية

التوجيه الآلي

جدول المواصفات الفنية

عنصر	نطاق المواصفات	المادة/النوع
العارضة الرئيسية	تمتد 10-50 م	Q345B الصلب
قدرة الرافعة	5-500T	حبل الأسلاك
خطاف	1-500T	سبائك الصلب
سرعة السفر	20-40 م/دقيقة	التحكم في VFD
الطبقة العاملة	A5-A7	معيار فيم
مزود الطاقة	380 فولت/50 هرتز/3P	IP54

رسم

التقنية الرئيسية





1. سعة تحميل فائقة

مقابض5-500+ طن(مقابل العارضة الواحدة النموذجية 20T كحد أقصى)

إنشاءات ثقيلة-لـالاستخدام الصناعي المستمر

عامل أمان أعلىفي هيكل الحمل-

2. زيادة القدرة على الامتداد

يمتد 10-50 مدون دعم وسيط

استقرار أفضلللتطبيقات-الطويلة

انخفاض انحراف تحت الحمل الكامل

3. ارتفاع الخطاف أكبر

أفضل -التصميم قيد التشغيليوفر أقصى ارتفاع للرفع

لا توجد مساحة ضائعةمن الرافعات السفلية

أمر بالغ الأهمية للمرافق ذات المكونات الطويلة

4. تعزيز المتانة

بناء عوارض صندوقية قوية

عمر خدمة أطولفي البيئات القاسية

انخفاض الصيانةعلى الرغم من الاستخدام الكثيف

5. التعامل الدقيق

تحكم سلس في VFDلتحديد المواقع بدقة

أنظمة مكافحة-التأثيرمتاح

تحكم أفضل في الحملللعمليات الدقيقة

6. خيارات التخصيص

تصاميم وحداتلاحتياجات محددة

تكوينات هوك متعددة

التشغيل الآلي-جاهزللمصانع الذكية

7. ميزات السلامة

أنظمة الكبح الزائدة

حماية متقدمة من التحميل الزائد

مفاتيح الحد الشامل



1. التصنيع الثقيل

مصانع الصلب: التعامل مع الملفات والألواح (100T+)

المسابك: نقل المسبوكات والقوالب

محلات الصحافة: نقل الطوابع الكبيرة

2. قطاع الطاقة

محطات توليد الطاقة: صيانة التوربينات

طاقة الرياح: مجمع الكنة

المنشآت النووية: التعامل الآمن مع المكونات الثقيلة

3. معدات النقل

أحواض بناء السفن: وضع كتلة المحرك

السكك الحديدية: التعامل مع العربات والشاسيه

الفضاء الجوي: مجموعة مكونات كبيرة

4. مشاريع البنية التحتية

بناء الجسر: التعامل مع شريحة مسبقة الصنع

بناء السدود: حركة الآلات الثقيلة

مملة النفق: تركيب حلقة الجزء

5. التعامل مع المواد المتخصصة

مصانع الورق: التعامل مع لفة (50 طن +)

التعدين: صيانة المعدات

النباتات الكيماوية: تركيب وعاء المفاعل



إجراءات الإنتاج لرافعة علوية بعارضة مزدوجة سعة 45 طنًايتضمن عدة مراحل رئيسية، من التصميم إلى الاختبار النهائي. فيما يلي نظرة عامة تفصيلية-بواسطة-الخطوات:

---

1. التصميم والهندسة

حساب الحمل والفترة: تحديد سعة الرافعة (45 طن)، والامتداد (المسافة بين القضبان)، وارتفاع الرفع، ودورة العمل (تصنيف FEM/ISO).

التصميم الهيكلي:

العوارض الرئيسية (نوع الصندوق-أو تصميم الجمالون)

العربات النهائية (للحركة على طول القضبان)

آلية الرفع والعربة

التصميم الكهربائي والميكانيكي:

قوة المحرك وعلبة التروس والفرامل ونظام التحكم

الأسلاك أو جهاز التحكم عن بعد المعلق/الراديو أو تشغيل المقصورة

البرمجيات والمحاكاة: تحليل العناصر المحدودة (FEA) لاختبارات التحمل.

---

2. شراء المواد

ألواح وملامح فولاذية: فولاذ Q235B/Q345B عالي الجودة- للعوارض.

المكونات الكهربائية: المحركات (الرافعة/السفر)، الفرامل، مفاتيح الحد، ولوحات التحكم.

الأجزاء الميكانيكية: العجلات والتروس والحبال السلكية والخطافات والمحامل.

---

3. تصنيع المكونات الرئيسية

أ. تصنيع العارضة المزدوجة

القطع واللحام: قطع البلازما باستخدام الحاسب الآلي من أجل الدقة؛ لحام القوس المغمور الأوتوماتيكي (SAW) للعوارض.

حَشد: محاذاة ولحام العوارض مع العربات الطرفية.

السفع بالخردق والرسم: معالجة ضد-الصدأ (طبقة أولية + طبقة علوية).

ب. مجموعة الرافعة والعربة

آلية الرفع:

رافعة حبل سلكية كهربائية 45 طن (أو رافعة سلسلة).

مجموعة الأسطوانة والمحرك وعلبة التروس والفرامل.

إطار العربة: تصنيع وتركيب العجلات والمحركات والقضبان.

ج. نهاية العربات

بناء الإطار: فولاذ ملحوم مع مجموعات العجلات.

المخازن المؤقتة والمصدات: التثبيت للحماية من الاصطدام.

---

4. تركيب النظام الكهربائي

الأسلاك والضوابط:

مصدر الطاقة (تيار متردد ثلاثي الطور)

محركات التردد المتغير (VFDs) للتشغيل السلس

قلادة / نظام التحكم عن بعد

أجهزة السلامة:

محدد الزائد

مفاتيح الحد (السفر العلوي/السفلي)

توقف اضطراري

---

5. التجميع والتكامل

تركيب العوارض: قم بتركيب عوارض مزدوجة على العربات الطرفية.

تركيب العربات والرافعات: موقف العربة بين العوارض. رافعة آمنة.

محاذاة السكك الحديدية: التأكد من أن قضبان المدرج مستوية ومتوازية.

---

6. الاختبار ومراقبة الجودة

أ. اختبار المصنع (قبل الشحن)

لا يوجد-اختبار تحميل: قم بتشغيل الرافعة بدون حمولة للتحقق من الحركة والفرامل وأدوات التحكم.

اختبار التحميل:

اختبار ثابت: 1.25 × الحمولة المقدرة (56.25 طن) لمدة 10 دقائق.

اختبار ديناميكي: 1.1 × الحمولة المقدرة (49.5 طن) مع الحركات.

فحوصات السلامة: التحقق من مفاتيح الحد، والتوقف في حالات الطوارئ، والحماية من التحميل الزائد.

ب. عند-اختبار الموقع (بعد التثبيت)

أعد -تشغيل اختبارات التحميل تحت إشراف العميل.

---

7. الطلاء والحماية من التآكل

الطلاء النهائي: طلاء مقاوم للطقس-(مثل طلاء إيبوكسي الزنك-الأساسي الغني).

العلامات: ملصقات لسعة التحميل والتحذيرات ومعلومات الشركة المصنعة.

---

8. التعبئة والتغليف والتسليم

التفكيك (إذا لزم الأمر): لسهولة النقل.

التعبئة والتغليف: تغليف مقاوم للماء للشحن البحري/البري.

---

9. التثبيت والتشغيل (في-الموقع)

فحص شعاع المدرج: ضمان المحاذاة والقوة المناسبة.

تجميع الرافعة: إعادة تجميع العوارض والرافعات والأنظمة الكهربائية.

الاختبار النهائي: إجراء اختبارات الحمل وتدريب المشغلين.
