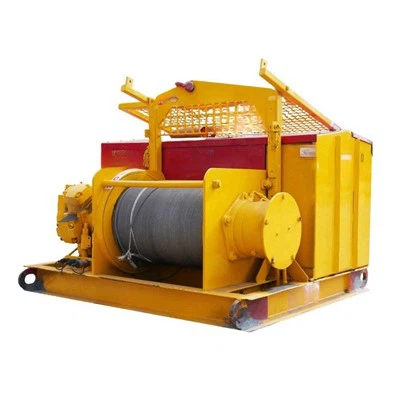

مدعوم بالديزل ونش

تعد Winch التي تعمل بالديزل أداة أساسية للصناعات التي تتطلب إمكانيات رفع أو سحب موثوقة ومحمولة وقوية. إن تصميمه الوعرة ، وسعة الحمل العالية ، وكفاءة استهلاك الوقود يجعله أحد الأصول التي لا غنى عنها في بيئات عن بعد أو صعبة.





محرك ديزل قوي: يحرك الرافعة محرك ديزل عالي الأداء ، مما يوفر قوة كافية لرفع الأحمال الثقيلة وسحبها في مختلف الصناعات مثل البناء والبحرية والنفط والغاز والتعدين.

سعة حمولة عالية: Winches التي تعمل بالديزل قادرة على التعامل مع الأحمال الثقيلة التي تتراوح من عدة أطنان إلى مئات الأطنان ، اعتمادًا على المواصفات. هذا يجعلها مثالية للعمليات واسعة النطاق.

بناء متين: تم تصميمه لتحمل ظروف العمل القاسية ، وهو مصنوع من المواد المقاومة للتآكل والمكونات الشاقة لضمان المتانة والحياة التشغيلية الطويلة.

التنوع: مناسبة لمجموعة واسعة من التطبيقات مثل القطر ، ورفع البناء ، وسحب الكابلات ، وترسيخ السفن ، والمزيد. يمكن استخدامها على كل من الأرض وفي البيئات البحرية.

كفاءة استهلاك الوقود: تشتهر محركات الديزل بكفاءتها في استهلاك الوقود ، حيث توفر وقتًا تشغيليًا ممتدًا وتقليل تواتر التزود بالوقود ، وهو أمر بالغ الأهمية للمواقع البعيدة أو التشغيل المستمر.

تصميم مضغوط: على الرغم من قوتها ، تم تصميم Winches التي تعمل بالديزل لتكون مضغوطة وقابلة للنقل بسهولة ، مما يجعلها مثالية للاستخدام في المساحات الضيقة أو المحصورة.

ميزات السلامة: يتضمن Winch ميزات السلامة مثل توقف الطوارئ ، وحماية الحمل الزائد ، وأنظمة الفرامل التلقائية لضمان تشغيل آمن وآمن حتى في السيناريوهات عالية الضغط.

التحكم عن بعد: تأتي العديد من Winches التي تعمل بالديزل مزودة بأنظمة التحكم عن بعد ، مما يسمح للمشغلين بالتحكم في الرافعة من مسافة بعيدة ، مما يؤدي إلى تحسين الكفاءة التشغيلية والسلامة.



Winch الذي يعمل بالديزل هو جهاز ميكانيكي يستخدم محرك الديزل كمصدر للطاقة لسحب أو رفع الأحمال الثقيلة. فيما يلي المكونات النموذجية التي تشكل نظام Winch الذي يعمل بالديزل:

1. محرك الديزل
مصدر الطاقة الأساسي الذي يدفع الرافعة.

يوفر عزم الدوران العالي وهو مناسب للتطبيقات الشاقة.

2. طبل ونش
التخزين المؤقت الأسطواني حيث يتم جرح حبل السلك أو الكبل.

يأتي مع الشفاه على كلا الجانبين للحفاظ على الحبل محاذاة.

3. حبل الأسلاك / الكابل
كبل الفولاذ الشاق أو الحبل الاصطناعي يستخدم لسحب أو رفع الأحمال.

الحجم والطول يعتمدان على التطبيق.

4. نظام التروس / النقل
يربط محرك الديزل بطبل Winch.

يقلل من سرعة المحرك ويزيد عزم الدوران لقوة السحب الفعالة.

5. نظام القابض
يشارك أو يفصل الأسطوانة من المحرك وصندوق التروس.

يسمح للمشغل بالتحكم عند تشغيل الأسطوانة أو تبريد حرة.

6. نظام الفرامل
يمنع الأسطوانة من الدوران عن غير قصد عند الحمل.

تشمل الأنواع الشائعة فرامل النطاق ، أو الفرامل قرص ، أو فرامل السلامة التلقائية.

7. لوحة التحكم / الرافعات
ضوابط يدوي أو عن بعد لتشغيل الرافعة.

يتضمن التحكم في الخانق ، ومشاركة القابض ، وإطلاق الفرامل ، وإيقاف الطوارئ.

8. الإطار / القاعدة
هيكل الصلب الثقيل الذي يدعم مجموعة ونش بأكملها.

مصمم لتحمل ضغوط سحب الأحمال الثقيلة.

9. خزان الوقود
تزود وقود الديزل للمحرك.

يختلف الحجم اعتمادًا على المدة المتوقعة للتشغيل.

10. نظام التبريد
يحافظ على محرك الديزل وأحيانًا علبة التروس من ارتفاع درجة الحرارة.

يمكن أن تكون مبردة بالهواء أو سائل.

11. نظام العادم
يوجه غازات العادم بعيدًا عن الجهاز والمشغل.

غالبًا ما يشمل كاتم الصوت لتقليل مستويات الضوضاء.

12. حراس السلامة والدروع
يغطي الحماية على أجزاء متحركة مثل الأسطوانة والتروس والأحزمة.

يضمن سلامة المشغل.

13. التثبيت المتزايد أو العربة (اختياري)
يتم تركيب بعض وينش ديزل على الزلاجات أو العربات لقابلية النقل.

قد تشمل نقاط الرفع أو العجلات.













تستخدم Winchs التي تعمل بالديزل على نطاق واسع في التطبيقات الصناعية والبناء والبحرية والطرق على الطرق الوعرة. فيما يلي بعض المزايا الرئيسية ل Winches التي تعمل بالديزل:

1. إخراج الطاقة العالي
توفر محركات الديزل عزم دوران عالي عند دورة في الدقيقة منخفضة ، مما يجعلها مثالية لمهام الرفع والسحب الشاقة.

مناسبة لتحريك الأحمال الكبيرة أو الثقيلة التي قد تكافح معها الرافعة الكهربائية أو الهيدروليكية.

2. الاستقلال عن الإمداد الكهربائي
على عكس Winches الكهربائية ، لا تعتمد Winches الديزل على مصادر الطاقة الخارجية.

مفيد في المناطق النائية أو المواقع خارج الشبكة حيث لا تتوفر الكهرباء.

3. المتانة وطول العمر
عادة ما يتم بناء محركات الديزل لظروف صعبة وحياة تشغيلية طويلة.

يمكن أن تعمل لفترات طويلة تحت الأحمال الثقيلة دون ارتفاع درجة الحرارة ، على عكس بعض الطرز الكهربائية.

4. كفاءة استهلاك الوقود
محركات الديزل عمومًا أكثر كفاءة في استهلاك الوقود من محركات البنزين ، وخاصة تحت الحمل.

انخفاض استهلاك الوقود يعني انخفاض التكاليف التشغيلية مع مرور الوقت.

5. براعة
يمكن استخدامها في مجموعة واسعة من البيئات (مواقع البناء ، التعدين ، الغابات ، البحرية).

العديد من النماذج محمولة ويمكن نقلها بسهولة حسب الوظيفة.

6. التطبيقات الشاقة
مثالي للتطبيقات الصناعية مثل بناء خطوط الأنابيب أو التسجيل أو القطر أو عمليات بناء السفن.

قادرة على التعامل مع البيئات الوعرة حيث تكون المتانة والقوة ضرورية.

7. أداء أفضل في الظروف القاسية
غالبًا ما تؤدي محركات الديزل بشكل أفضل في الظروف الجوية القاسية مقارنة بمحركات البنزين.

أكثر موثوقية في المناخات الباردة بسبب خصائص الاحتراق.

8. انخفاض الصيانة في بعض التطبيقات
لا تحتوي محركات الديزل على شمعات الإشعال أو الموزعين ، مما يقلل من عدد المكونات التي تتطلب صيانة متكررة مقارنة بمحركات البنزين.





يعد Winch الذي يعمل بالديزل قطعة متنوعة من المعدات المستخدمة في العديد من الصناعات بسبب قوتها وتنقلها وقدرتها على العمل بشكل مستقل عن الطاقة الكهربائية. فيما يلي بعض التطبيقات الشائعة عن Winches التي تعمل بالديزل:

1. صناعة البناء
رفع وسحب المواد الثقيلة مثل عوارض الصلب والألواح الخرسانية والآلات.

الكابلات المتوتر ومعدات إعادة وضع المواقع على مواقع العمل حيث قد لا تتوفر الكهرباء.

2. صناعة النفط والغاز
تستخدم على منصات الحفر لرفع وسحب أنابيب الحفر الثقيلة أو الغلاف.

المساعدة في وضع المعدات الكبيرة في المناطق النائية.

3. الغابات والتسجيل
السجلات المتزلج خارج الغابات الكثيفة.

سحب الأشجار المتساقطة إلى منطقة الهبوط لمزيد من المعالجة.

4. البحرية والبحرية
عمليات الإرساء ، سفن السحب ، أو نقل الأحمال الثقيلة على الأرصفة والمنصات.

إطلاق واستعادة القوارب أو المعدات في المناطق بدون طاقة كهربائية.

5. صناعة التعدين
نقل وخفض المعدات والمواد في مهاوي الألغام.

استرداد المركبات أو الآلات تحت الأرض.

6. البنية التحتية والمرافق
تستخدمها شركات الأدوات المساعدة لاتخاذ خطوط توتر وتوتر خطوط الطاقة.

خط الأنابيب والصيانة.

7. الإنقاذ والانتعاش
استرداد المركبات على الطرق الوعرة أو المواقع البعيدة.

المساعدة في عمليات الإغاثة في حالات الكوارث لتطهير الحطام أو نقل الأشياء الثقيلة.





يتضمن إجراء الإنتاج الخاص بـ Diesel Winch عدة مراحل ، من التصميم والهندسة إلى التصنيع والتجميع ومراقبة الجودة. فيما يلي مخطط عام لإجراء الإنتاج لمحرك الديزل ونش:

1. التصميم والهندسة
تحليل المتطلبات: تحديد المواصفات مثل السحب ، وسرعة الحبل ، وحجم الأسطوانة ، والتطبيق (على سبيل المثال ، البحرية ، البناء).

CAD Design: قم بإنشاء نماذج ثلاثية الأبعاد مفصلة ورسومات هندسية لـ Winch ، بما في ذلك الأسطوانة والإطار وصندوق التروس ومحرك الديزل ونظام التحكم.

تحليل الإجهاد: أداء FEA (تحليل العناصر المحدودة) على المكونات الرئيسية مثل الأسطوانة والإطار الأساسي وأجزاء الحمل.

2. المشتريات المادية
اطلب المواد الخام: شراء لوحات الصلب والقضبان والأعمدة والمواد الأخرى حسب فاتورة المواد (BOM).

مكونات المصدر: شراء مكونات خارج الجرف مثل محرك الديزل ، والمضخة الهيدروليكية (إذا بمساعدة الهيدروليكية) ، والمحامل ، والتروس ، وألواح التحكم.

3. التصنيع
بناء الإطار:

ألواح الصلب القطع واللحام لبناء الإطار الأساسي وهياكل الدعم.

تطبيق الآلات على أسطح التثبيت الحرجة.

تصنيع الأسطوانة والعمود:

الآلة جسم الطبل والعمود وفقا للتصميم.

شعوبية اللحام أو الترباس ، الأخاديد ، أو الأضلاع حسب متطلبات الحمل.

مجموعة علبة التروس:

تروس الآلة والأغلفة.

قم بتجميع نظام التروس ، وضمان تعديلات المحاذاة المناسبة ورد الفعل.

4. تكامل محرك الديزل
تصاعد المحرك:

قم بتثبيت محرك الديزل على حوامل مضادة للهواء على الإطار.

قم بمحاذاة رمح المحرك مع علبة التروس أو المضخة الهيدروليكية.

انتقال الطاقة:

الاتصال عبر الاقتران المباشر أو الأحزمة/البكرات ، اعتمادًا على التصميم.

بالنسبة للأنظمة الهيدروليكية ، قم بتوصيل المحرك بمضخة هيدروليكية لتشغيل محرك هيدروليكي يدفع الأسطوانة.

5. مجموعة ونش
التجميع الرئيسي:

Mount Drum and Shaft على الإطار مع المحامل.

قم بتثبيت علبة التروس على الإطار وقم بتقديمها إلى رمح الأسطوانة.

نعلق نظام الكبح (فرامل القرص الميكانيكية أو الهيدروليكية).

نظام التحكم:

تثبيت عناصر التحكم في خانق الديزل ، أو القابض الرافعة ، أو رافعات الفرامل ، أو صمامات التحكم الهيدروليكية.

سلك أدوات التحكم في المحرك وقطع السلامة.

6. الاختبار والتفتيش
اختبار ثابت:

تحقق من المحاذاة ، والسحابات ، والموارد ، ونقاط التشحيم.

الاختبار الديناميكي:

قم بتشغيل المحرك وتشغيل الرافعة تحت الحمل.

إجراء اختبارات الحمل للتحقق من سعة السحب وقدرة الاحتفاظ الفرامل.

تحقق من الاهتزازات والضوضاء والأداء الحراري.

7. المعالجة السطحية
التنظيف والطلاء:

الرمل جميع الأجزاء ملفقة.

قم بتطبيق المعطف التمهيدي والنهائي (عادةً الطلاء البحري أو الصناعي).

حماية التآكل:

الجلفنة أو معطف الايبوكسي الأجزاء الحرجة إذا لزم الأمر للبيئات القاسية.

8. التجميع النهائي ومراقبة الجودة
فحص عزم الدوران النهائي ، وضع العلامات على السلامة ، وتركيب الحماية.

إجراء فحص ضمان الجودة النهائي وفقًا لمعايير ISO أو الشركة.

إعداد دليل التشغيل والصيانة.

9. التغليف والشحن
التعبئة:

تأمين الرافعة إلى زحف خشبي أو فولاذي.

تطبيق حماية الصدأ على الأجزاء المكشوفة.

شحن:

تحميل للنقل المحلي أو الدولي بناءً على موقع العميل.





قامت الشركة بتثبيت منصة لإدارة المعدات الذكية ، وقامت بتركيب 310 مجموعة (مجموعات) من روبوتات المناولة واللحام. بعد الانتهاء من الخطة ، سيكون هناك أكثر من 500 مجموعة (مجموعات) ، وسيصل معدل شبكات المعدات إلى 95 ٪. تم استخدام 32 خطًا لحامًا ، ويتم التخطيط لتثبيت 50 ، وتم الوصول إلى معدل الأتمتة لخط الإنتاج بأكمله.
