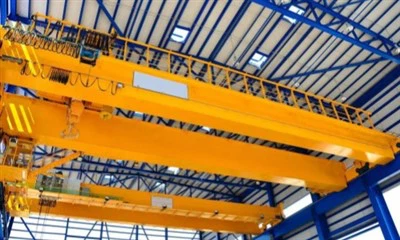

أكبر رافعة علوية في العالم



نحن فخورون بالكشف عن أكبر رافعة علوية في العالم، وهي أعجوبة هندسية متطورة تعيد تعريف قدرات الرفع عبر الصناعات. تم تصميم هذه الرافعة للقيام بالمهام الشاقة للغاية، وهي تقف على قمة الابتكار، حيث تجمع بين أحدث التقنيات والتصميم القوي وقدرة الرفع التي لا مثيل لها لتلبية المتطلبات الأكثر تطلبًا في صناعات مثل بناء السفن والتصنيع الثقيل والبناء. والطاقة.

أكبر رافعة علوية في العالم بقدرة رفع مذهلة تصل إلى 2,000 طن، هذه الرافعة قادرة على التعامل مع أثقل الأحمال التي تم نقلها على الإطلاق بواسطة الأنظمة العلوية، مما يتيح العمليات التي كانت تعتبر مستحيلة في السابق. تتميز بتحطيم الأرقام القياسية يصل طول الرافعة إلى 200 متر، وقد تم تصميمها لتغطية مناطق واسعة بسهولة، مما يجعلها مثالية للمجمعات الصناعية واسعة النطاق وأحواض بناء السفن. تم تصميمها للتعامل مع مجموعة واسعة من الأحمال، بما في ذلك المكونات كبيرة الحجم، الرافعة قابلة للتكيف للاستخدام في صناعات مختلفة، بدءًا من مشاريع البناء واسعة النطاق وحتى العمليات البحرية المعقدة.

تتمتع أكبر رافعة علوية في العالم بتكنولوجيا رفع متقدمة. وهي مجهزة بتكنولوجيا الرفع المتطورة، مما يضمن رفعًا سلسًا ودقيقًا وآمنًا، حتى بالنسبة للأحمال الأكثر تعقيدًا وكبيرة الحجم. توفر المحركات وأنظمة التروس عالية الأداء قوة استثنائية مع الحد الأدنى من استهلاك الطاقة. ومع التركيز على الاستدامة، تتضمن الرافعة ميزات موفرة للطاقة، بما في ذلك أنظمة الكبح المتجددة والمواد الصديقة للبيئة، مما يقلل من انبعاثات الكربون الإجمالية.

إن أكبر رافعة علوية في العالم ليست مخصصة للاستخدام المحلي فحسب، بل تم تصميمها ليتم نشرها في مناطق جغرافية متنوعة، وتتميز ببناء قوي يتحمل الظروف الجوية المختلفة، مما يجعلها حل الرفع المناسب للمشاريع الكبيرة في جميع أنحاء العالم.

المكونات الأساسية: PLC، المحرك، المحمل، علبة التروس، المحرك، التروس، المضخة

مكان المنشأ: خنان، الصين

الضمان: 1.5 سنة

الوزن (كجم): 65000 كجم

التفتيش الصادر بالفيديو: متوفر

تقرير اختبار الآلات: المقدمة

آلية الرفع: عربة ونش أوروبية

طريقة التحكم: جهاز تحكم عن بعد لاسلكي + التحكم في الكابينة

الأعلى. ارتفاع الرفع: 30 م

سرعة الرفع: 0.5/8 م/دقيقة

سرعة السفر:2-20م/دقيقة

واجب العمل: A5/2M

الأجزاء الكهربائية الرئيسية: شنايدر

ميزة الرافعة: كفاءة عالية





1. الشعاع الرئيسي

1) عادةً ما يتم إنشاء العارضة أو العارضة الرئيسية لهذه الرافعات الضخمة من الفولاذ عالي القوة لدعم الوزن الهائل وقدرات التحميل المطلوبة لرفع الحاويات. غالبًا ما يمتد الشعاع الرئيسي للرافعة لمئات الأقدام، حيث تتمتع الرافعة نفسها بقدرة رفع يمكن أن تتجاوز 50 طنًا (للرافعات العلوية العامة)، ويمكن لبعض الإصدارات المتخصصة رفع أكثر من ذلك بكثير.

2) غالبًا ما يشار إلى العارضة الرئيسية لأكبر الرافعات العلوية باسم العارضة. إنه المكون الهيكلي الأساسي الذي يدعم حمولة الرافعة ويمتد على طول الرافعة. عادة ما تكون العارضة مصنوعة من الفولاذ عالي القوة للتعامل مع الوزن الهائل للمواد التي يتم رفعها.

3) في سياق الرافعات العلوية الكبيرة جدًا، مثل تلك المستخدمة في أحواض بناء السفن أو مصانع الصلب أو مشاريع البناء الكبيرة، يجب تصميم الحزمة الرئيسية ليس فقط لتحمل الحمل ولكن أيضًا القوى الديناميكية التي تحدث أثناء تشغيل الرافعة. قد تتميز هذه الرافعات بتصميمات مزدوجة العارضة لمزيد من القوة والثبات، حيث تعمل كل عارضة معًا لتوزيع الحمولة بالتساوي. بالنسبة لأكبر الرافعات، غالبًا ما يكون طول العارضة عدة أمتار ويمكن أن تمتد على أرضيات المصنع بالكامل أو مواقع البناء أو حتى أحواض بناء السفن. . يعتمد الحجم والمواصفات على قدرة الرفع للرافعة والتطبيق المحدد.



نظام الرفع

1) المحرك: يعد محرك نظام الرفع في أكبر رافعة علوية في العالم مكونًا حاسمًا يسمح للرافعة برفع وتحريك الأحمال الضخمة. غالبًا ما تعتمد أكبر وأقوى الرافعات في العالم، مثل تلك المستخدمة في أحواض بناء السفن ومصانع الصلب ومنشآت التصنيع الثقيلة، على المحركات الكهربائية المصممة خصيصًا لرفع الأحمال الثقيلة.

2) المخفض: يشير المخفض (أو مخفض التروس) في نظام الرفع للرافعة العلوية عادةً إلى آلية التروس التي تقلل من سرعة دوران المحرك وتزيد من عزم الدوران. يتمثل الدور الرئيسي للمخفض في نقل الطاقة بكفاءة من المحرك إلى أسطوانة الرفع أو آلية الرفع، مما يتيح رفع الأحمال الثقيلة وخفضها بسلاسة.

3) الأسطوانة: تعمل الأسطوانة بمثابة البكرة التي يدور حولها كابل الرفع (أو الحبل). يتم تشغيل هذه الحركة بواسطة محرك الرافعة، وعندما تدور الأسطوانة، يقوم الحبل إما برفع الحمولة أو خفضها. في الرافعات الكبيرة، يكون نظام الأسطوانة مسؤولاً عن رفع بعض من أثقل الأحمال في العالم، والتي يمكن أن تصل إلى عدة مئات من الأطنان. أو أكثر.

4) الحبل السلكي: عادة ما يكون الحبل السلكي مصنوعًا من الفولاذ عالي القوة، وغالبًا ما يكون مخلوطًا بمواد لزيادة قوة الشد والمتانة. وتستخدم المواد المتقدمة مثل الفولاذ المجلفن أو الحبال ذات الطلاء البوليمر لمقاومة إضافية للتآكل والتآكل، خاصة في البيئات القاسية مثل أحواض بناء السفن أو المنصات البحرية.

5) كتلة البكرة: في نظام الرافعة العلوية الكبيرة، تعمل كتلة البكرة كجزء من آلية الرفع. وتتكون من سلسلة من البكرات (أو الحزم) التي تمر من خلالها الكابلات أو الحبال. يستخدم النظام بكرات متعددة لتقليل مقدار القوة اللازمة لرفع الأحمال الثقيلة للغاية.

6) جهاز الرفع: يشير جهاز الرفع الخاص بأكبر رافعة علوية في العالم عادةً إلى آلية الرفع المستخدمة لرفع وخفض الأحمال الثقيلة.

3. النهايةالنقل

1) يشير النقل النهائي للرافعة العلوية إلى جزء هيكل الرافعة الذي يدعم مجموعات العجلات ويسهل حركة الرافعة على طول القضبان. إنه مكون أساسي في آلية سفر الرافعة. إنه مكون أساسي في آلية سفر الرافعة.

2) بالنسبة لأكبر الرافعات العلوية في العالم، عادةً ما يتم تصميم العربات النهائية لتكون قوية للغاية وقادرة على دعم الأحمال الثقيلة جدًا. تسمح عربة نهاية الرافعة للرافعة بالتحرك على طول القضبان، والتي يتم تركيبها عادةً على طول قاعة الإنتاج أو حوض بناء السفن أو أي منشأة صناعية كبيرة.

3) تعمل العربة النهائية جنباً إلى جنب مع أجزاء أخرى من الرافعة، مثل العربة (التي تحرك الرافعة)، ونظام الرفع. ويجب أن تكون متزامنة تمامًا لضمان التشغيل السلس وإدارة الأحمال الكبيرة والثقيلة. ويجب أن توفر العربات الطرفية الثبات لمنع الإمالة والتأرجح، خاصة عند نقل حمولات ثقيلة للغاية. وهذا يضمن بقاء نظام الرفع دقيقًا وفعالًا.



4. آلية سفر الرافعة

1) مبدأ العمل

آلية سير الرافعة هي النظام الذي يسمح للرافعة بالتحرك أفقيًا عبر منطقة عملها. إنها تشتمل على سلسلة من المسارات والعجلات والمحركات والدعامات الهيكلية المصممة للتطبيقات شديدة التحمل في حالة الرافعات الأكبر حجمًا. تستخدم هذه الرافعات عادةً تقنيات متقدمة لضمان التشغيل السلس والمستقر والآمن أثناء حمل الأحمال الثقيلة عبر مسافات طويلة.

2) وظائف آلية تشغيل الرافعة

تتمثل الوظيفة الأساسية لآلية السفر في السماح لرافعة الرافعة بالتحرك أفقيًا على طول جسر الرافعة. وهذا يتطلب عجلات وقضبان وأنظمة قيادة قوية يمكنها التعامل مع الضغط العالي. ويوفر تحكمًا دقيقًا في حركة الرافعة على طول قضبانها، ضمان السفر السلس والمتحكم فيه لتحميل المواد وتفريغها وتحديد موضعها بدقة. وهذا مهم بشكل خاص عند التعامل مع الأحمال الكبيرة أو الحساسة أو الثقيلة. في الرافعات العلوية الحديثة، يتم تشغيل آلية السفر عادةً بواسطة محركات كهربائية يمكنها تغيير سرعة واتجاه الحركة. تم تصميم هذه المحركات لتوفير حركة سلسة ومتسقة لمسافات طويلة، حتى في ظل الأحمال الثقيلة.

5. آلية السفر بالعربة

1) التركيب الهيكلي

إطار العربة: إطار العربة هو المكون الهيكلي الرئيسي الذي يدعم الحمولة ويضم الآليات المختلفة المسؤولة عن حركة العربة.

عجلات السفر: يتم تثبيت عجلات السفر على إطار العربة وهي المسؤولة عن توجيه العربة على طول عارضة الجسر أو قضبان المدرج. هذه العجلات عادة ما تكون مصنوعة من الفولاذ ومصممة للتعامل مع الأحمال والقوى المبذولة أثناء التشغيل.

جهاز القيادة: تتكون آلية القيادة من محرك كهربائي، وعلب التروس، ونظام أعمدة القيادة أو وحدات التوصيل. يقوم المحرك عادةً بتشغيل تروس التخفيض أو علبة التروس، التي تقوم بعد ذلك بتشغيل عجلات السفر.

2) وظيفة آلية تشغيل العربة

تعد آلية سير العربة لأكبر رافعة علوية مكونًا حاسمًا مسؤولاً عن حركة العربة (جزء الرافعة الذي يحمل آلية الرفع) على طول الجسر أو العارضة لهيكل الرافعة. إنها تسمح لآلية الرفع (التي ترفع أو تخفض الأحمال) بالتحرك أفقيًا عبر امتداد الرافعة، مما يتيح للرافعة تغطية مساحة كبيرة ونقل المواد بكفاءة.

6. عجلة الرافعة

1) وظيفة العجلات

تسمح عجلة الرافعة للرافعة بالتحرك على طول مسارات السكك الحديدية. يضمن التصميم والمواد المستخدمة للعجلات قدرتها على التعامل مع الضغط الشديد والقوى التي تمارس أثناء التشغيل. وعندما ترفع الرافعة الحمولة أو تخفضها، تساعد العجلات في تحريك الرافعة إلى الموضع المناسب، مما يجعل من الممكن نقل الأحمال الثقيلة في أي مكان. الاتجاه عبر منطقة العمل. تلعب عجلات الرافعة دورًا في الحفاظ على استقرار الرافعة العلوية أثناء عملها. فهي تساعد على توزيع وزن الرافعة بالتساوي عبر مسارات السكك الحديدية، مما يقلل من خطر عدم التوازن أو الانقلاب.

2) متطلبات التصميم

فيما يتعلق بعجلة الرافعة نفسها، يمكن أن تختلف الأبعاد الدقيقة لعجلات الرافعة في أكبر الرافعات في العالم اعتمادًا على التصميم والتطبيق. ومع ذلك، يمكن أن تكون عجلات الرافعة الموجودة على هذه الرافعات العلوية الضخمة هائلة، وغالبًا ما يتراوح قطرها من عدة أقدام (يصل إلى 8 إلى 10 أقدام) أو أكثر. تم تصميم هذه العجلات الكبيرة خصيصًا لدعم الوزن الهائل وضمان الحركة السلسة لمثل هذه الهياكل العملاقة. وقد تم تصميم هذه العجلات لتكون متينة للغاية، وغالبًا ما تكون مصنوعة من مواد متخصصة مثل الفولاذ عالي القوة، ومصممة للتعامل مع الأوزان والقوى الهائلة أثناء عملية.

7. خطاف الرافعة

1) عادة ما يكون الخطاف مصنوعًا من سبائك الصلب عالية القوة أو الفولاذ الكربوني لضمان قوته ومتانته تحت الأحمال العالية. يجب أن يأخذ اختيار المواد في الاعتبار مقاومة التعب ومقاومة التآكل. عادة ما يكون تصميم الخطاف على شكل حرف U أو مغلقًا، والذي يمكنه الإمساك بالمواد وإصلاحها بشكل فعال لمنعها من السقوط أثناء الرفع. يتم معالجة سطح الخطاف بالحرارة أو تغليفه بشكل عام لتحسين مقاومة التآكل ومقاومة التآكل.

2) يتم توصيل الخطاف بآلية الرفع من خلال حبل سلكي ويتحمل وزن الجسم المرفوع مباشرة. أثناء عملية الرفع، يحتاج الخطاف إلى تحمل جاذبية المادة وحملها الديناميكي. أثناء الرفع، يتم رفع وخفض الخطاف من خلال آلية الرفع، مما يسمح للمادة بالتحرك في الاتجاه الرأسي مع الحفاظ على الثبات لضمان السلامة. تتمثل الوظيفة الرئيسية للخطاف في انتزاع المواد المختلفة ورفعها بأمان والتأكد من عدم سقوط المادة أثناء الحركة. يسمح تصميم الخطاف بالاتصال السريع والسهل مع أنواع مختلفة من الرافعات (مثل حلقات الرفع، والمقابض، والمغناطيس، وما إلى ذلك)، مما يحسن مرونة العملية.

محرك

عادةً ما يكون محرك الرافعة العلوية الأكبر عبارة عن محرك كهربائي كبير من الدرجة الصناعية مصمم للتعامل مع متطلبات الطاقة وعزم الدوران العالية لرفع ونقل الأحمال الثقيلة.

2) يقوم المحرك بتحويل الطاقة الكهربائية إلى طاقة ميكانيكية لتشغيل آلية تشغيل الرافعة. ينقل دوران المحرك الطاقة إلى العجلات أو جهاز الرفع من خلال المخفض لتحقيق حركة الرافعة. غالبًا ما يتم استخدام المحركات الحديثة جنبًا إلى جنب مع محولات التردد لتحقيق التحكم الدقيق في السرعة وتعديلها لتلبية احتياجات ظروف العمل المختلفة.

3) الرافعات العلوية المستخدمة لرفع الأحمال الثقيلة (كما هو الحال في أحواض بناء السفن أو مصانع الصلب أو المصانع الكبيرة) غالبًا ما تحتوي على محركات يمكن أن تتراوح من مئات الأحصنة (HP) إلى عدة آلاف من HP. معظم الرافعات العلوية الكبيرة تستخدم ثلاث مراحل غير متزامنة (الحث ) المحركات، ولكن قد يستخدم البعض محركات متزامنة للتحكم عالي الدقة. يجب أن تتوافق قدرة المحرك مع قدرة الرفع للرافعة، والتي تصل غالبًا إلى 100 طن أو أكثر.

.

نظام إنذار الصوت والضوء ومفتاح الحد

1) نظام إنذار الصوت والضوء

غالبًا ما تُستخدم أكبر الرافعات العلوية في العالم في الصناعات الثقيلة مثل بناء السفن وتصنيع الصلب والبناء واسع النطاق. تتطلب هذه الرافعات، نظرًا لحجمها الهائل وتعقيدها، أنظمة سلامة قوية، بما في ذلك أجهزة الإنذار الصوتية والضوئية، لضمان التشغيل الآمن ومنع وقوع الحوادث.

الإنذارات الصوتية : غالبًا ما تستخدم الرافعات العلوية إنذارات صوتية تعتمد على البوق أو صفارات الإنذار والتي تصدر أصواتًا عالية تجذب الانتباه

تم تصميم الإنذارات الصوتية ليتم سماعها عبر مسافات طويلة، تصل غالبًا إلى 100 ديسيبل أو أعلى، وستستمر عادةً حتى يتم حل المشكلة أو الاعتراف بها.

الإنذارات الضوئية (التحذيرات المرئية): قد تكون الرافعة مجهزة بمجموعة متنوعة من أنظمة الإضاءة للإشارات المرئية. قد تتحرك الرافعة في منطقة شديدة الخطورة، لذلك قد تومض الأضواء لإخطار الموظفين القريبين.

2) مفتاح الحد

يعد مفتاح الحد الموجود على الرافعة العلوية عنصرًا أساسيًا للسلامة يستخدم لمنع الحركة الزائدة أو التحميل الزائد لآليات الرافعة. فهو يضمن عدم تجاوز الرافعة حدود التشغيل المادية، مما يحمي كل من المعدات والأفراد من التلف أو الإصابة. يعمل المفتاح عادة عن طريق قطع الدائرة الكهربائية عندما تصل الرافعة إلى نهاية نطاق سفرها، إما عموديًا أو أفقيًا.

في حالة الرافعات الأكبر حجمًا، مثل تلك الموجودة في ميناء روتردام أو غيرها المستخدمة في التطبيقات الثقيلة، تعد مفاتيح الحد جزءًا من نظام أمان معقد يتضمن: مفاتيح حد نهاية السفر: تمنع خطاف الرافعة من التمادي في أي اتجاه، مع ضمان عدم اصطدامه بالنهايات أو بأجزاء أخرى من الهيكل.

مفاتيح حد التحميل الزائد: تكتشف هذه المفاتيح ما إذا كانت الرافعة ترفع أكثر من قدرتها المقدرة وستؤدي إلى تفعيل بروتوكولات السلامة، مثل إيقاف الرافعة عن مواصلة الحركة أو إطلاق إنذار.

مفاتيح تحديد المواقع: يتم استخدامها جنبًا إلى جنب مع أجهزة استشعار أخرى للتحكم بدقة في موضع مكونات الرافعة.

10. أجهزة السلامة

1) جهاز الحماية من الحمل الزائد: يراقب مؤشر لحظة التحميل قدرة الرفع للرافعة ويحذر المشغل إذا كان الحمولة تقترب أو تتجاوز الحد الأقصى للوزن الذي يمكن للرافعة رفعه بأمان. تعمل أجهزة محددات التحميل الزائد تلقائيًا على إيقاف الرافعة من الرفع بما يتجاوز قدرتها المقدرة، مما يمنع الضرر إلى الرافعة وضمان السلامة.

2) آليات مقاومة التأرجح والإمالة: تساعد أنظمة منع التأرجح على تقليل تأرجح الحمولة (المعروفة باسم تأرجح الحمولة) أثناء عمليات الرفع والخفض، مما يوفر تحكمًا أكثر سلاسة ويمنع الحوادث الناجمة عن الحركات المفاجئة. تمنع أنظمة التحكم في الإمالة الإمالة للحمل أو هيكل الرافعة من خلال الحفاظ على التوازن الصحيح واتجاه الحمولة.

3) نظام التوقف في حالات الطوارئ: يتم وضع أزرار التوقف في حالات الطوارئ بشكل استراتيجي في جميع أنحاء الرافعة، ويمكن لأزرار التوقف في حالات الطوارئ إيقاف جميع حركات الرافعة على الفور في حالة الطوارئ، مما يضمن الاستجابة السريعة للمواقف الخطرة. في حالة حدوث خلل أو فقدان مفاجئ للطاقة، يضمن نظام فرامل الطوارئ للرافعة إمكانية توقف الرافعة بشكل متحكم فيه.

4) مستشعرات القرب تكتشف أجهزة الاستشعار العوائق أو الأفراد في مسار الرافعة ويمكنها تنبيه المشغل لمنع الاصطدامات. يراقب هذا البرنامج حركة الرافعة ويضمن عدم اصطدامها بالمعدات أو الهياكل أو الرافعات الأخرى القريبة.

5) أنظمة التحذير: عندما تكون الرافعة قيد التشغيل، قد تحتوي على أضواء تحذير أو صفارات إنذار لتنبيه الموظفين المحيطين بالمخاطر المحتملة. يمكن أن تتضمن إشارات تحذير المقصورة أضواء وامضة أو أبواق أو صفارات تخطر مشغل الرافعة بأي ظروف أو تنبيهات غير آمنة من مؤشر لحظة التحميل أو الأنظمة الأخرى.

11. وضع التحكم

كابينة المشغل: تحتوي الرافعة على مقصورة مشغل تقع على ارتفاع لتوفير رؤية جيدة. يستخدم المشغل مجموعة من أذرع التحكم والأزرار وربما شاشات اللمس للتحكم في حركات الرافعة.

PLC (وحدة التحكم المنطقية القابلة للبرمجة): يتم التحكم في هذه الرافعات بشكل عام عن طريق نظام PLC متطور يدير العمليات المختلفة مثل الرفع والخفض والتأرجح وحركات العربة. يقوم PLC بمعالجة المدخلات من المشغل وأجهزة الاستشعار وأنظمة السلامة لضمان سلاسة عملية.

التحكم عن بعد: في بعض الحالات، يمكن أيضًا تشغيل الرافعات بهذا الحجم عبر نظام التحكم عن بعد، حيث يمكن للمشغلين الإشراف على العمليات من مسافة آمنة أو حتى من الأرض.

أنظمة السلامة: لتجنب الحوادث الناجمة عن التحميل الزائد أو سوء المحاذاة أو العوامل البيئية (مثل الرياح)، توجد أنظمة أمان متعددة زائدة عن الحاجة، بما في ذلك خلايا التحميل، وكاشفات سرعة الرياح، ووظائف التوقف في حالات الطوارئ.

أنظمة تحديد المواقع التلقائية: للحصول على دقة عالية، تساعد أنظمة تحديد المواقع التلقائية على وضع الأحمال بدقة عالية. تستخدم هذه الأنظمة أجهزة الاستشعار وتقنية GPS لإجراء التعديلات في الوقت الفعلي.

مراقبة الحمولة: تقوم مستشعرات حمولة الرافعة بتتبع وزن الجسم المرفوع في الوقت الفعلي لمنع الحمل الزائد. تعمل أنظمة الحماية من التحميل الزائد على إيقاف العمليات تلقائيًا إذا تجاوز الحمل الحدود الآمنة.

محركات التردد المتغير (VFDs): تستخدم هذه المحركات للتحكم في سرعة محركات الرافعة. فهي توفر تسارعًا وتباطؤًا سلسين، وهو أمر بالغ الأهمية لمنع الحركات المتشنجة، خاصة عند رفع الأحمال الثقيلة.

التحكم بمساعدة الكمبيوتر: غالبًا ما يتم دمج الرافعات الحديثة مع أنظمة الكمبيوتر التي توفر البيانات التشخيصية وإحصاءات الأداء وتساعد في تخطيط عمليات الرفع بشكل أكثر كفاءة.

برامج السلامة والمراقبة: غالبًا ما يتم دمج نظام التحكم في الرافعة مع برنامج يراقب صحة الرافعة ومكوناتها. يوفر هذا البرنامج بيانات حول أشياء مثل السلامة الهيكلية للرافعة، وأداء المحرك، والمقاييس الهامة الأخرى.

اعتبارات الرياح والبيئة: نظرًا لحجم رافعة تايسون والأوزان الشديدة التي ترفعها، تتم مراقبة الظروف الجوية - وخاصة الرياح - عن كثب. تحتوي الرافعة على أجهزة استشعار وخوارزميات تحكم تحدد ما إذا كان التشغيل آمنًا في ظل ظروف جوية معينة.





























12. رسم



التقنية الرئيسية









القدرة على التعامل مع الأحمال الثقيلة للغاية

الميزة الأساسية هي قدرتها على رفع ونقل الأحمال الثقيلة للغاية، بما يتجاوز قدرة الرافعات القياسية. وهذا مفيد بشكل خاص في صناعات مثل بناء السفن، والفضاء، وإنتاج الصلب، وتصنيع الآلات الثقيلة، حيث تكون المكونات الكبيرة والثقيلة هي القاعدة. يمكن لبعض أكبر الرافعات العلوية في العالم رفع أوزان مئات الأطنان، وهو أمر ضروري لنقل الأوزان الضخمة. قطع من المعدات أو البنية التحتية.

تحسين الكفاءة والإنتاجية

من خلال السماح بنقل الأحمال الكبيرة داخل المصنع أو موقع البناء، تقلل الرافعة بشكل كبير من الحاجة إلى العمل اليدوي والرافعات الأصغر حجمًا، مما يزيد من الإنتاجية الإجمالية. يمكن للرافعات الأكبر حجمًا نقل العناصر الثقيلة بعمليات أقل، مما يقلل من وقت التوقف عن العمل ويسرع عمليات التجميع أو التصنيع .

الاستفادة القصوى من المساحة

غالبًا ما تستخدم الرافعات العلوية في البيئات التي تكون فيها المساحة الأرضية محدودة. من خلال تحريك الأجسام الثقيلة عموديًا على طول مسار فوق الأرض، تساعد هذه الرافعات على تحسين المساحة المتاحة بالأسفل، والحفاظ على مناطق العمل منظمة وآمنة. يمكن استخدام الرافعات العلوية الكبيرة للوصول إلى المناطق عالية الخلوص، والتي يمكن أن تكون حاسمة لتجميع الهياكل الكبيرة أو الوصول إلى المواقع التي يصعب الوصول إليها.

تعزيز السلامة

تسمح الرافعات العلوية بنقل الأحمال الثقيلة دون حاجة المشغلين البشريين إلى التعامل معها يدويًا، مما يقلل من خطر وقوع حوادث أو إصابات نتيجة رفع ونقل المواد الثقيلة. غالبًا ما تأتي هذه الرافعات مزودة بميزات السلامة مثل أنظمة مراقبة الحمولة، وأجهزة استشعار تجنب الاصطدام، وأنظمة الطوارئ وظائف التوقف، مما يضمن سلامة المشغلين وسلامة المواد التي يتم نقلها.

الدقة والتحكم

توفر الرافعات العلوية الكبيرة تحكمًا فائقًا في حركة الأحمال الثقيلة، مما يساعد على منع وقوع الحوادث، ويضمن وضع العناصر بدقة، ويقلل من مخاطر التلف أثناء النقل. تسمح أنظمة التحكم المتقدمة وقدرات الأتمتة لهذه الرافعات بالعمل بدرجة عالية من الدقة، حتى عند رفع أو نقل الأحمال على ارتفاعات أو مسافات كبيرة.

الاستثمار والمتانة على المدى الطويل

عادةً ما يتم تصنيع الرافعات الأكبر حجمًا لتدوم لعقود من الزمن، مع الحد الأدنى من الصيانة المطلوبة إذا تمت صيانتها جيدًا. يضمن تصميمها القوي قدرتها على التعامل مع أقسى البيئات وأحمال العمل الصعبة دون المساس بالأداء. غالبًا ما تكون هذه الرافعات استثمارًا كبيرًا، ولكن قدرتها على تلبية الاحتياجات الصناعية لسنوات أو حتى عقود تجعلها أصولًا قيمة للشركات العاملة في مجال البناء أو البناء على نطاق واسع مشاريع التصنيع.

براعة

على الرغم من حجمها، يمكن استخدام هذه الرافعات في مجموعة واسعة من التطبيقات. بالإضافة إلى نقل المواد الثقيلة، يمكن تجهيزها بمرفقات مختلفة (مثل المغناطيس أو الخطافات أو خطافات الرفع المتخصصة) للتعامل مع أنواع مختلفة من الأحمال. وتستخدم بعض أكبر الرافعات في بناء السفن والطائرات والسفن الكبيرة. الهياكل مثل الجسور، مما يدل على تنوعها عبر الصناعات.

تحسين المرونة التشغيلية

توفر القدرة على نقل الأحمال الثقيلة عبر مسافات طويلة للمنشأة أو موقع العمل مرونة متزايدة. غالبًا ما تقطع الرافعات الكبيرة مسافات طويلة، لذا يمكنها نقل العناصر عبر مساحات شاسعة، مما يسمح بسير عمل أكثر ديناميكية.

خفض التكاليف التشغيلية

في حين أن الاستثمار الأولي قد يكون كبيرًا، إلا أن تكاليف التشغيل بمرور الوقت يمكن أن تكون أقل من استخدام عدة رافعات أصغر. مع قدرات رفع أعلى وعدد أقل من المصاعد المطلوبة، تعمل الرافعات العلوية الأكبر حجمًا على تقليل تكرار الصيانة وتحسين كفاءة التكلفة الإجمالية لعمليات الرفع.

القدرة على الأداء في البيئات القاسية

يمكن تصميم الرافعات العلوية الكبيرة لتحمل الظروف البيئية الصعبة، مثل درجات الحرارة القصوى، أو المواد الخطرة، أو المستويات العالية من الغبار والحطام. وهذا يجعلها مناسبة للاستخدام في أماكن مثل محطات الطاقة، أو مرافق المعالجة الكيميائية، أو مصانع الصلب.





بناء السفن: تُستخدم رافعة تايسون في المقام الأول لبناء السفن الكبيرة، بما في ذلك ناقلات النفط الخام الكبيرة جدًا (VLCCs)، وناقلات النفط، والمنصات العائمة. تعتبر قدرتها الهائلة على الرفع ضرورية لنقل المكونات الثقيلة، مثل أقسام هيكل السفينة وأجزاء الرصيف العائم، والتي تكون كبيرة جدًا بالنسبة للرافعات التقليدية.

صناعة النفط والغاز البحرية: تلعب الرافعة دورًا أساسيًا في تجميع منصات ومنصات الحفر البحرية. يمكنها التعامل مع الوزن الهائل للهياكل والمعدات اللازمة للتنقيب عن النفط البحري.

مناولة المعدات الصناعية الثقيلة: يتم استخدامها لرفع وتحريك المعدات والآلات الصناعية الضخمة التي تتجاوز قدرات الرافعات الصغيرة. يمكن أن يشمل ذلك مكونات المصانع الكبيرة والمولدات والتوربينات والمزيد.

بناء توربينات الرياح: يمكن استخدام الرافعة لرفع ووضع المكونات الكبيرة لتوربينات الرياح البحرية، خاصة في حالة التوربينات ذات الكنات والشفرات الضخمة. تعد القدرة على رفع المكونات الثقيلة والكبيرة للغاية أمرًا حيويًا لقطاع الطاقة المتجددة.

تخزين ونقل البضائع الثقيلة: قدرة الرفع التي تتمتع بها Taisun تسمح لها بالتعامل مع البضائع الثقيلة بشكل استثنائي، وغالبًا ما تكون للنقل لمسافات طويلة. ويمكنها تحميل وتفريغ البضائع من السفن أو الصنادل، وقد تم استخدامها في العمليات اللوجستية واسعة النطاق التي تنطوي على معدات أو مركبات كبيرة الحجم.

البحث والتطوير: تعمل الرافعة أيضًا كأداة للإعدادات التجريبية والاختبار في الصناعات التي تتطلب رفع الأحمال الثقيلة للنماذج الأولية والبحث والتطوير واختبار التصميمات الجديدة.

رافعةإنتاج إجراء

التصميم والهندسة: تبدأ العملية بتحليل شامل لقدرات الحمولة والامتداد والمتطلبات التشغيلية للرافعة. يتم جمع هذه المواصفات بناءً على احتياجات العميل (على سبيل المثال، حوض بناء السفن الكبير أو المصنع أو موقع البناء). يستخدم المهندسون التصميم بمساعدة الكمبيوتر (CAD) وتحليل العناصر المحدودة (FEA) لإنشاء التصميم الهيكلي للرافعة، مما يضمن ذلك يمكنه رفع أوزان ضخمة بأمان لمسافات كبيرة. ويتضمن ذلك اختيار المواد المناسبة (الفولاذ، والكابلات، والمكونات الكهربائية، وما إلى ذلك)، وتحديد أبعاد الرافعة، وقدرات الحمولة، وحساب متطلبات الطاقة لأنظمة المحركات.

شراء المواد: عادة ما تكون المادة الأساسية المستخدمة في بناء الرافعة هي الفولاذ الهيكلي عالي القوة. نظرًا لحجم الرافعة ووزنها، يجب أن يفي الفولاذ بمعايير القوة والمتانة ومقاومة التعب المحددة. بالنسبة لآليات الرافعة (المحركات والرافعات والتروس والعجلات وما إلى ذلك)، يتم الحصول على مواد عالية الأداء. قد تكون هذه المكونات مصممة خصيصًا أو يتم اختيارها من الشركات المصنعة المتخصصة.

التصنيع والتصنيع: يتم تقطيع الألواح الفولاذية الكبيرة إلى أقسام تشكل العوارض الرئيسية والعوارض والمكونات الهيكلية. تُستخدم عادةً آلات CNC (التحكم العددي بالكمبيوتر) في القطع الدقيق. بعد القطع، يتم لحام المقاطع معًا. بالنسبة لرافعة بهذا الحجم، يتم إجراء اللحام بعناية لتجنب التشوه أو العيوب الهيكلية، وغالبًا ما يتم استخدام آلات اللحام الآلية لتحقيق الدقة والاتساق. يتم تجميع آلية الرفع، بما في ذلك الأسطوانة والحبال والمحركات والتروس، بشكل منفصل قبل دمجها في الرافعة.

التجميع الفرعي والتجميع الرئيسي: يتم تجميع العارضة أو العارضة الأفقية الرئيسية (جسر الرافعة) في أقسام كبيرة، غالبًا في مصنع مصمم خصيصًا للتعامل مع هذه المكونات الثقيلة. يتم تصنيع العوارض المتقاطعة، وآلية سير الرافعة (التي تسمح يتم تجميع الرافعة للتحرك على طول المدرج). يتضمن ذلك نظام العربة ونظام السكك الحديدية للرافعة للتحرك. غالبًا ما تحتوي الرافعة بهذا الحجم على مقصورة تحكم، والتي يتم تجميعها بإلكترونيات متخصصة وأنظمة تحكم للمشغلين للتعامل مع العمليات المعقدة للرافعة.

تكامل المكونات: يتم دمج الأنظمة الكهربائية، بما في ذلك إمدادات الطاقة ذات الجهد العالي، ولوحات التحكم، وأنظمة الاتصالات. تتحكم هذه الأنظمة في حركة الرافعة، وسرعتها، ورفعها، وإدارة الحمولة. تشتمل الرافعات الكبيرة على العديد من أنظمة السلامة، بما في ذلك الحماية من الحمولة الزائدة، ومكابح الطوارئ، ومفاتيح الحد، وأجهزة الاستشعار لضمان التشغيل السلس والمتحكم فيه.

الاختبار والمعايرة: تخضع الرافعة لاختبارات صارمة للتحقق من قدراتها على التحمل، فضلاً عن قدرتها على العمل في ظل ظروف ديناميكية مختلفة. قبل التسليم، يتم اختبار الرافعة لأدائها التشغيلي - فحص جميع الحركات والسرعة والتحكم في الحمل، والاستجابة للأوامر. تتم معايرة أجهزة الاستشعار وأنظمة التحكم وميزات السلامة لضمان عمل الرافعة وفقًا لمواصفات التصميم.

النقل والتركيب: نظرًا لحجم الرافعة الهائل، غالبًا ما يتم شحنها على شكل أقسام مفككة، مع نقل كل جزء إلى موقع التركيب عن طريق البر أو البحر. وعند الوصول إلى موقع التركيب، يتم تجميع الرافعة. قد يتطلب ذلك استخدام رافعات أصغر أو غيرها من المعدات الثقيلة لرفع المكونات الكبيرة ووضعها في مكانها. بمجرد تجميعها في الموقع، تخضع الرافعة للاختبار النهائي للتأكد من أن جميع الأنظمة تعمل بشكل صحيح في الميدان.

8. التشغيل والتسليم: يتم تدريب مشغلي الرافعة وموظفي الصيانة على كيفية استخدام المعدات وإجراء عمليات استكشاف الأخطاء وإصلاحها الأساسية. بعد التشغيل الناجح، يتم تسليم الرافعة إلى العميل مع مجموعة كاملة من أدلة التشغيل وجداول الصيانة. تقدم العديد من الشركات المصنعة عقود دعم وصيانة مستمرة لضمان تشغيل الرافعة بشكل موثوق لعقود من الزمن.

عرض ورشة العمل:

قامت الشركة بتركيب منصة ذكية لإدارة المعدات، وقامت بتركيب 310 مجموعة (مجموعات) من روبوتات المناولة واللحام. بعد الانتهاء من الخطة، سيكون هناك أكثر من 500 مجموعة (مجموعات)، وسيصل معدل شبكات المعدات إلى 95%. تم وضع 32 خط لحام قيد الاستخدام، ومن المقرر تركيب 50 خطًا، كما وصل معدل التشغيل الآلي لخط الإنتاج بأكمله إلى 85%.
