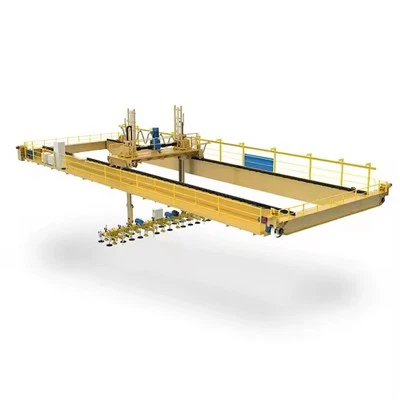

QD رافعة العارضة المزدوجة





اعتبارات الاختيار

سعة التحميل والانتشار- تطابق مع أثقل الأحمال وأبعاد مساحة العمل.

دورة العمل- اختر بينA3 (الواجب المتوسط) ، A4 (الخدمة الثقيلة) ، أو A5 (واجب شديد).

بيئة- النظر في الحرارة أو الغبار أو التآكل.

مزود الطاقة-عادةً 3- AC ، ولكن الخيارات تشمل الانفجار مقاومًا للبطارية.



المقارنة: QD Double Girder مقابل العارضة الفردية

ميزة	عاجر مزدوج	عاجر واحد
سعة	5 - 550+ طن	1-20 طن
فترة	ما يصل إلى 35M+	ما يصل إلى 15m
ارتفاع الخطاف	أعلى	أدنى
يكلف	التكلفة الأولية الأعلى	أكثر اقتصادا
متانة	الشقوق	الضوء إلى متوسط ​​الخدمة



المكونات الأساسية: المحمل ، علبة التروس ، المحرك ، المضخة

مكان المنشأ: خنان ، الصين

الضمان: 1 سنة

الوزن (كجم): 2000 كجم

الفيديو المنتهية ولايته: المقدمة

تقرير اختبار الآلات: المقدمة

التصميم: شعاع مزدوج

الفعالية: كفاءة عالية

سرعة التشغيل: التشغيل عالي السرعة

الاستقرار: وظيفة مضادة للانتقاء

اللون: اختياري

مصدر الطاقة: 110V\/220V\/230V\/380V\/440V ، مخصص

Span: 7. 5-31. 5m







فيما يلي انهيار مفصل للمكونات الرئيسية في رافعة العارضة المزدوجة (واجب الجودة) ، إلى جانب وظائفها واعتباراتها التقنية:

1. بنية الجسر (إطار الحمل الرئيسي)
عوارض مزدوجة

اثنان من عوارض صندوق الصلب الشاقة أو عوارض الجمالون يمتدان بالتوازي.

مصمم للتعامل مع القدرات العالية (عادة 5 - 550+ طن).

شاحنات نهاية (عربات نهاية)

التجميعات بعجلات في كل نهاية من العوارض للحركة الطولية.

تشمل محركات القيادة والعجلات والمؤسسات (امتصاص الصدمات).

2. رافعة وتجميع العربة
الرافعة الكهربائية (أو الهيدروليكية)

محرك يحركه التروس مع أسطوانة حبل الأسلاك أو آلية السلسلة.

الأنواع الشائعة: الرافعات LH (الأوروبية) أو GH (الأمريكية).

إطار عربة

يتحرك أفقيا على طول العوارض عبر عجلات الآلية.

مجهزة بكرات دليل لمنع الانحناء.





3. نظام المدرج
عوارض المدرج

الفولاذ I-beams أو أقسام مربع مثبتة على أعمدة البناء أو الدعم القائم بذاته.

مسارات السكك الحديدية

عادةً ما يكون قضبان Qu80\/Q100 (للأحمال الثقيلة) أو القضبان المربعة للواجب الأخف.

المخازن المؤقتة الرافعة

مصدات المطاط أو الهيدروليكية في نهايات المدرج لامتصاص التأثير.

4. نظام القيادة والنقل
جسر محرك

نظام مزدوج الحركية (واحدة لكل شاحنة نهاية) للحركة المتزامنة.

قد تشمل التحكم في التردد للتسارع\/التباطؤ السلس.

Trolley Drive

عجلات مزودة بمحركات للحركة المستعرضة عبر العوارض.

5. نظام التحكم الكهربائي والتحكم
مزود الطاقة

نظام Festoon (بكرات الكابل) أو قضبان الموصلات (BUSBARS) لتسليم الكهرباء.

خيارات التحكم

التحكم في القلادة (محطة الضغط على زر الضغط).

جهاز التحكم عن بُعد الراديو (نطاق يصل إلى 100 متر).

المقصورة المشغل (للرافعات الكبيرة).

محرك التردد المتغير (VFD)

يضمن التحكم الدقيق للسرعة ويقلل من الإجهاد الميكانيكي.

.

6. مكونات السلامة
محدد الحمل الزائد

مستشعر إلكتروني لمنع تجاوز السعة المقدرة.

محولات الحد

قطع تلقائية للرافعة (لأعلى\/لأسفل) وسفر العربة\/الجسر.

نظام مكافحة الاكتساب

مستشعرات الليزر أو RFID لبيئات متعددة الرافعة.

محطة الطوارئ (الإلكترونية)

يقطع على الفور الطاقة في المواقف الخطرة.

7. الوظائف الإضافية الاختيارية
مقاييس الرافعة - أنظمة وزن متكاملة.

الانفجار المقاومة-للمناطق الخطرة (على سبيل المثال ، النباتات الكيميائية).

المصاعد المغناطيسي أو الفراغ - لمعالجة ألواح الصلب أو الأحمال الهشة.

الأتمتة-الأتمتة القائمة على PLC للتكامل مع المصانع الذكية.

رسم

التقنية الرئيسية







المزايا الرئيسية للرافعات العلوية العارضة QD

① سعة الحمل العالية والاستقرار

قدرة الرفع: عادة5 - 550+ طنمما يجعلها مثالية للصناعات الثقيلة.

تصميم مزدوج الجيردر: يوفر متفوقةالقوة الهيكليةوتوزيع الحملبالمقارنة مع الرافعات الفردية.

② فترة أطول وارتفاع خطاف أكبر

تغطية أوسع: يمتدما يصل إلى 35M+، مناسبة لورش العمل والمستودعات الكبيرة.

رفع أعلى: يسمح بمساحة أكثر رأسية لتكديس أو التعامل مع الأحمال الطويلة.

③ الدقة والتحكم

العملية السلسة: مجهزةمحركات التردد المتغيرة (VFD)للتسارع\/التباطؤ.

خيارات تحكم متعددة:

سيطرة قلادة(العملية اليدوية)

جهاز التحكم عن بُعد الراديو(لاسلكي ، مجموعة تصل إلى 100 متر)

المقصورة المشغل(للرافعات الكبيرة)

④ المتانة والصيانة المنخفضة

البناء الشاقة: مصنوعة منالصلب عالي الجودةمع الطلاء المقاوم للتآكل.

عمر طويل: 20 - 30+ سنةمع الصيانة المناسبة.

⑤ ميزات السلامة

حماية الحمل الزائد- يمنع الرفع إلى ما هو أبعد من السعة.

محولات الحد- قطع تلقائية للرافعة وحركة العربة.

أنظمة مكافحة الاكتساب-يمنع الحوادث في البيئات متعددة الرافعة.

⑥ خيارات التخصيص

الانفجار مقاوم- للبيئات الخطرة (مثل ، النفط والغاز ، النباتات الكيميائية).

مقاومة درجات الحرارة العالية- للمسابك ومطاحن الصلب.

تكامل الأتمتة- متوافق معPLC والصناعة 4. 0الأنظمة.





التطبيقات الشائعة للرافعات العلوية العارضة QD

① صناعة الصلب والمعادن

التعامل مع لفائف الفولاذ ، واللوحات ، والسباق.

رافعات مغرفة للنقل المعدني المنصهر.

② محطات الطاقة والآلات الثقيلة

رفع التوربينات والمولدات والمحولات.

صيانة المعدات الصناعية الكبيرة.

③ بناء السفن والموانئ

نقل أقسام السفينة ، والحاويات ، والبضائع الثقيلة.

Dockyard معالجة المواد.

④ السيارات والفضاء

رفع خط التجميع من هيكل السيارة وأجزاء الطائرات.

وضع الدقة للمكونات الثقيلة.

⑤ المستودع والخدمات اللوجستية

التعامل مع المنصات الثقيلة وحاويات التخزين.

تكديس أحمال كبيرة في مستودعات عالية.

⑥ البناء والبنية التحتية

رفع شرائح الخرسانة قبل الصب.

دعم البناء الجسر والنفق.





1. التصميم والهندسة
تحليل متطلبات العملاء
سعة التحميل ، الامتداد ، ارتفاع الرفع ، الطبقة العاملة ، البيئة ، إلخ.
التصميم الميكانيكي والكهربائي
النمذجة ثلاثية الأبعاد مع برنامج CAD\/CAE
التحليل الهيكلي ، وحساب FEM ، وتحسين التصميم
اختيار المكون
المحركات ، علبة التروس ، وحدات الرفع ، الفرامل ، الأجزاء الكهربائية من العلامات التجارية الموثوقة
2. شراء المواد الخام
مواد عالية الجودة مثل Q235B \/ Q345B الصلب لتصنيع العارضة الرئيسية
مواد معتمدة وقابلة للتتبع للمكونات الحرجة السلامة
فحص واختبار المواد الواردة (الخصائص الكيميائية والميكانيكية)
3. تصنيع بنية الصلب
القطع: آلات القطع في CNC\/البلازما بدقة عالية
الحفر والحفر: تحضير الحافة والحفر المشتركة
اللحام: لحام CO₂\/MIG\/MAG للحزم الرئيسية ، العربات النهائية ، العربات
يتم اختبار اللحامات عن طريق فحص الجسيمات بالموجات فوق الصوتية أو المغناطيسية
الاستقامة: مكبس هيدروليكي لإزالة التشوه
التجميع: مجموعة العارضة مع التحكم الصارم في البعد الهندسي
4. المعالجة السطحية
تسديدة لتفجير إلى SA2.5 معيار لإزالة الصدأ
اللوحة الايبوكسي أو البولي يوريثان
المعاطف التمهيدية + الوسيطة + الانتهاء (عادة 80-120 ميكرون السماكة الكلية)
اختياري: الطلاء الغني بالزنك أو المقاومة للتآكل للاستخدام البحري أو الخارجي
5. الآلات والتجميع
تصنيع العجلات والأعمدة والطبول ومجموعات البكر للتحملات الضيقة
تجميع:
عجلات كرين ، عربات النهاية ، وأنظمة الاقتران
إطار العربة مع آلية الرفع
محرك ، صندوق التروس ، الأسطوانة ، الخطاف ، ودليل الحبل
6. تركيب النظام الكهربائي
مجموعة الخزانة الكهربائية مع مكونات Siemens\/Schneider\/ABB
تركيب:
الحد من المفاتيح ، حماة الحمل الزائد ، أجهزة استشعار مضادة للاكتساب
الكابلات وأنظمة Festoon والأنظمة البعيدة اللاسلكية
المحركات مع VFDs للتحكم في السرعة السلس (اختياري)
7. التفتيش والاختبار
التفتيش الأبعاد: ضمان دقة التجميع
اختبار عدم التحميل: سفر العربة ، سفر الرافعة ، وظيفة الرفع
اختبار التحميل (عادة 1.1-1.25 × السعة المقدرة):
اختبارات ثابتة وديناميكية وفقًا لمعايير وطني أو CE
الاختبار الكهربائي: مقاومة العزل ، منطق التحكم ، توقف الطوارئ
اختبار جهاز الأمان: محولات الحد ، الإنذارات ، الفرامل ، والتشابك
8. التغليف والتسليم
تفكيك المكونات الرئيسية للشحن (كما هو مطلوب)
الغلاف المقاوم للماء ، حماية مضادة للتآكل ، وتعبئة الإطار الصلب
تعبئة مخصصة للشحن الخارجي (الحاوية أو البضائع السائبة)
9. الوثائق والتسليم
يشمل:
دليل المستخدم
شهادة الجودة
تقرير اختبار التحميل
مخطط الأسلاك الكهربائية
جدول الصيانة
اختياري: الإشراف على التثبيت في الموقع وتدريب التشغيل وتدريب المشغل

عرض ورشة العمل:

قامت الشركة بتثبيت منصة لإدارة المعدات الذكية ، وقامت بتركيب 310 مجموعة (مجموعات) من روبوتات المناولة واللحام. بعد الانتهاء من الخطة ، سيكون هناك أكثر من 500 مجموعة (مجموعات) ، وسيصل معدل شبكات المعدات إلى 95 ٪. تم استخدام 32 خطًا لحامًا ، ويتم التخطيط لتثبيت 50 ، وقد وصل معدل الأتمتة لخط الإنتاج بأكمله إلى 85 ٪.
